SNR
40,92€ HT
Prix unitaire parVous cherchez un palier tendeur fiable et précis pour maintenir la tension de vos chaînes, courroies ou convoyeurs ? Le palier tendeur UCT210 SNR — également appelé palier coulisseau tendeur — est la solution de référence en environnement industriel et agricole exigeant. Avec son alésage de 50 mm et sa conception coulisseau réglable, il offre un alignement parfait et une compensation simple de l'allongement en service.
Caractéristiques techniques du palier UCT210 SNR
Voici un récapitulatif des données techniques essentielles pour vérifier la compatibilité avec votre application :
Le roulement insert UC210 intégré dans ce palier auto-aligneur est fabriqué en acier chromé traité. Sa bague extérieure sphérique lui confère une capacité d'auto-alignement angulaire, compensant jusqu'à ±3° de désalignement — une tolérance précieuse lors du montage palier auto-aligneur sur des bâtis en légère déformation ou sur des arbres non parfaitement rectifiés.
Ce qui distingue le coulisseau tendeur UCT210 d'un palier standard
Contrairement à un palier à semelle auto-aligneur classique (type UCF ou UCP), le palier coulisseau tendeur UCT210 possède un corps en forme de glissière. Ce design permet un déplacement linéaire contrôlé du roulement afin d'ajuster en continu la tension appliquée sur une courroie, une chaîne ou un tapis de convoyeur.
- Réglage de tension simplifié : le coulisseau se déplace librement dans son logement ; il suffit de positionner et de bloquer selon la tension souhaitée.
- Compensation de l'allongement : avec le temps, courroies et chaînes s'allongent. Le coulisseau compense cet allongement sans démontage complet.
- Auto-alignement intégré : le roulement insert sphérique absorbe les désalignements angulaires inévitables en pratique, réduisant les contraintes parasites sur l'arbre.
- Montage rapide : serrage par vis pointeau, pas de manchon ni d'outillage spécial requis pour le montage palier auto-aligneur.
- Corps en fonte : résistance mécanique élevée, tenue aux chocs et aux vibrations, longue durée de vie.
- Interchangeabilité totale : dimensions conformes aux standards ISO, compatible avec les références UCT210 d'autres marques (SKF, FAG, NSK…).
Pour quelles applications choisir ce palier tendeur Ø50 mm ?
Convoyeurs de récolte, élévateurs à godets, tension de chaîne sur moissonneuses-batteuses ou épandeurs. La fonte résiste aux chocs et aux milieux chargés.
Tension de courroie trapézoïdale ou synchrone sur convoyeurs, tables d'assemblage, systèmes d'entraînement. Charge et vitesse faibles à modérées.
Tapis roulants, rouleaux de renvoi, systèmes de triage. Le réglage coulisseau facilite les opérations de maintenance sans arrêt prolongé.
Convoyeurs à bande exposés aux poussières et projections. Le joint lèvre double du roulement insert assure une protection efficace des billes.
Comment monter un palier auto-aligneur UCT210 correctement ?
Un montage palier auto-aligneur soigné conditionne directement la durée de vie du roulement. Voici la procédure recommandée pas à pas :
Palier tendeur SNR : la marque fait-elle vraiment la différence ?
La question revient souvent : faut-il impérativement choisir un palier auto-aligneur SNR plutôt qu'un palier tendeur SKF ou un équivalent générique ? En réalité, SNR est une filiale du groupe NTN, l'un des cinq plus grands fabricants mondiaux de roulements. Ce palier UCT210 SNR bénéficie donc :
- D'un acier de roulement de qualité contrôlée, avec traitement thermique précis pour une dureté et une fatigue optimales.
- De tolérances dimensionnelles strictes conformes aux normes ISO, garantissant une parfaite interchangeabilité avec un palier auto-aligneur SKF ou FAG de même référence.
- D'une lubrification d'origine soignée : la graisse de base est adaptée à une large plage de températures (–20°C à +100°C).
- D'un contrôle qualité rigoureux à chaque étape de fabrication, limitant les rebuts et les défauts de série.
Si vous avez l'habitude des paliers auto-aligneurs SKF ou d'autres marques premium, vous retrouverez avec SNR un niveau de performance équivalent — et souvent un rapport qualité/prix plus compétitif pour des achats en quantité.
Dimensions et données de référence (UCT210 / UC210)
| Paramètre | Valeur |
|---|---|
| Diamètre intérieur (d) | 50 mm |
| Diamètre extérieur bague (D) | 90 mm |
| Largeur bague intérieure (B) | 51,6 mm |
| Charge dynamique de base (C) | 35,1 kN |
| Charge statique de base (C0) | 23,2 kN |
| Vitesse limite (graisse) | 900 tr/min |
| Masse approximative | ≈ 2,5 kg |
Entretien et durée de vie : ce qu'il faut surveiller
Un palier tendeur coulisseau bien entretenu peut atteindre plusieurs milliers d'heures de fonctionnement. Voici les points de vigilance à intégrer dans votre plan de maintenance :
- Regraissage régulier : c'est le geste le plus impactant. En conditions normales (poussières modérées, température ambiante), un regraissage tous les 200 à 300 h suffit. En milieu sévère, réduisez cet intervalle.
- Contrôle de la tension : une courroie trop tendue surcharge le roulement ; trop lâche, elle provoque des à-coups. Vérifiez et ajustez après les premières heures de service.
- Inspection des joints : des joints fissurés ou usés laissent entrer les contaminants. Remplacez le roulement insert UC210 dès que vous constatez une dégradation du joint.
- Détection des bruits anormaux : craquements, vibrations inhabituelles ou échauffement localisé sont des signes précurseurs de défaillance. Intervenez avant la casse.
- Vérification du serrage vis pointeau : après les premières heures de fonctionnement, contrôlez que la vis pointeau n'a pas desserré sous l'effet des vibrations.

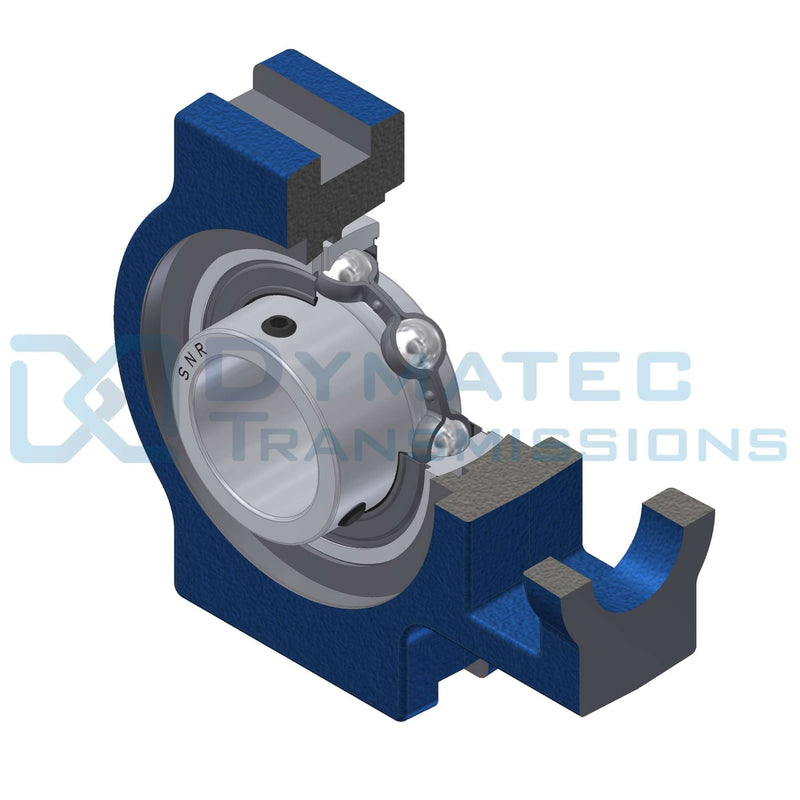

Palier tendeur UCT210 - Ø50mm - SNR
Vous cherchez un palier tendeur fiable et précis pour maintenir la tension de vos chaînes, courroies ou convoyeurs ? Le palier tendeur UCT210 SNR — également appelé palier coulisseau tendeur — est la solution de référence en environnement industriel et agricole exigeant. Avec son alésage de 50 mm et sa conception coulisseau réglable, il offre un alignement parfait et une compensation simple de l'allongement en service.
Caractéristiques techniques du palier UCT210 SNR
Voici un récapitulatif des données techniques essentielles pour vérifier la compatibilité avec votre application :
Le roulement insert UC210 intégré dans ce palier auto-aligneur est fabriqué en acier chromé traité. Sa bague extérieure sphérique lui confère une capacité d'auto-alignement angulaire, compensant jusqu'à ±3° de désalignement — une tolérance précieuse lors du montage palier auto-aligneur sur des bâtis en légère déformation ou sur des arbres non parfaitement rectifiés.
Ce qui distingue le coulisseau tendeur UCT210 d'un palier standard
Contrairement à un palier à semelle auto-aligneur classique (type UCF ou UCP), le palier coulisseau tendeur UCT210 possède un corps en forme de glissière. Ce design permet un déplacement linéaire contrôlé du roulement afin d'ajuster en continu la tension appliquée sur une courroie, une chaîne ou un tapis de convoyeur.
- Réglage de tension simplifié : le coulisseau se déplace librement dans son logement ; il suffit de positionner et de bloquer selon la tension souhaitée.
- Compensation de l'allongement : avec le temps, courroies et chaînes s'allongent. Le coulisseau compense cet allongement sans démontage complet.
- Auto-alignement intégré : le roulement insert sphérique absorbe les désalignements angulaires inévitables en pratique, réduisant les contraintes parasites sur l'arbre.
- Montage rapide : serrage par vis pointeau, pas de manchon ni d'outillage spécial requis pour le montage palier auto-aligneur.
- Corps en fonte : résistance mécanique élevée, tenue aux chocs et aux vibrations, longue durée de vie.
- Interchangeabilité totale : dimensions conformes aux standards ISO, compatible avec les références UCT210 d'autres marques (SKF, FAG, NSK…).
Pour quelles applications choisir ce palier tendeur Ø50 mm ?
Convoyeurs de récolte, élévateurs à godets, tension de chaîne sur moissonneuses-batteuses ou épandeurs. La fonte résiste aux chocs et aux milieux chargés.
Tension de courroie trapézoïdale ou synchrone sur convoyeurs, tables d'assemblage, systèmes d'entraînement. Charge et vitesse faibles à modérées.
Tapis roulants, rouleaux de renvoi, systèmes de triage. Le réglage coulisseau facilite les opérations de maintenance sans arrêt prolongé.
Convoyeurs à bande exposés aux poussières et projections. Le joint lèvre double du roulement insert assure une protection efficace des billes.
Comment monter un palier auto-aligneur UCT210 correctement ?
Un montage palier auto-aligneur soigné conditionne directement la durée de vie du roulement. Voici la procédure recommandée pas à pas :
Palier tendeur SNR : la marque fait-elle vraiment la différence ?
La question revient souvent : faut-il impérativement choisir un palier auto-aligneur SNR plutôt qu'un palier tendeur SKF ou un équivalent générique ? En réalité, SNR est une filiale du groupe NTN, l'un des cinq plus grands fabricants mondiaux de roulements. Ce palier UCT210 SNR bénéficie donc :
- D'un acier de roulement de qualité contrôlée, avec traitement thermique précis pour une dureté et une fatigue optimales.
- De tolérances dimensionnelles strictes conformes aux normes ISO, garantissant une parfaite interchangeabilité avec un palier auto-aligneur SKF ou FAG de même référence.
- D'une lubrification d'origine soignée : la graisse de base est adaptée à une large plage de températures (–20°C à +100°C).
- D'un contrôle qualité rigoureux à chaque étape de fabrication, limitant les rebuts et les défauts de série.
Si vous avez l'habitude des paliers auto-aligneurs SKF ou d'autres marques premium, vous retrouverez avec SNR un niveau de performance équivalent — et souvent un rapport qualité/prix plus compétitif pour des achats en quantité.
Dimensions et données de référence (UCT210 / UC210)
| Paramètre | Valeur |
|---|---|
| Diamètre intérieur (d) | 50 mm |
| Diamètre extérieur bague (D) | 90 mm |
| Largeur bague intérieure (B) | 51,6 mm |
| Charge dynamique de base (C) | 35,1 kN |
| Charge statique de base (C0) | 23,2 kN |
| Vitesse limite (graisse) | 900 tr/min |
| Masse approximative | ≈ 2,5 kg |
Entretien et durée de vie : ce qu'il faut surveiller
Un palier tendeur coulisseau bien entretenu peut atteindre plusieurs milliers d'heures de fonctionnement. Voici les points de vigilance à intégrer dans votre plan de maintenance :
- Regraissage régulier : c'est le geste le plus impactant. En conditions normales (poussières modérées, température ambiante), un regraissage tous les 200 à 300 h suffit. En milieu sévère, réduisez cet intervalle.
- Contrôle de la tension : une courroie trop tendue surcharge le roulement ; trop lâche, elle provoque des à-coups. Vérifiez et ajustez après les premières heures de service.
- Inspection des joints : des joints fissurés ou usés laissent entrer les contaminants. Remplacez le roulement insert UC210 dès que vous constatez une dégradation du joint.
- Détection des bruits anormaux : craquements, vibrations inhabituelles ou échauffement localisé sont des signes précurseurs de défaillance. Intervenez avant la casse.
- Vérification du serrage vis pointeau : après les premières heures de fonctionnement, contrôlez que la vis pointeau n'a pas desserré sous l'effet des vibrations.
40,92€ HT
Prix unitaire parEn stock - Prêt à être expédié
-
Profil
-
Longueur primitive
-
Longueur intérieure
-
Longueur extérieure
-
Diamètre intérieur
-
Diamètre extérieur
-
Largeur
-
Jeu radial
-
Étanchéité
Joint à une lèvre
-
Matière du roulement
Acier
-
Type d'alésage
-
Fixation
-
Matière de la cage
-
Type de graisse
Graisse universelle
-
Plage de température
-
Gamme
-
Type de courroie
-
Nombre de brins
-
Type de moyeu
-
Nombre de gorges
-
Diamètre primitif
-
Nombre de dents
-
Matière
-
Matière du palier
Fonte
-
Pas
-
Taille du palier
-
Diamètre d'alésage du manchon
-
Type de denture
-
Marque
-
Type de chaîne
-
Norme
JIS
FAQ – Palier tendeur UCT210 Ø50mm SNR : tout ce que vous devez savoir
Quel est le rôle d'un palier tendeur UCT210 ?
Le palier tendeur UCT210 est un composant mécanique conçu pour supporter et guider un arbre tournant de 50 mm de diamètre tout en permettant un réglage de la tension. Grâce à sa conception avec un boulon de serrage excentrique, il vous offre la possibilité d'ajuster précisément la position de l'arbre après le montage, ce qui est particulièrement utile pour tendre des courroies, des chaînes ou des systèmes de transmission. Fabriqué par SNR, marque de référence dans le domaine des roulements industriels, ce palier assure une fiabilité et une durée de vie optimales dans vos applications.
Qu'est-ce qu'un palier auto-aligneur et le UCT210 en est-il un ?
Un palier auto-aligneur est un palier équipé d'un roulement à billes à gorge profonde serti dans un logement sphérique, ce qui lui permet de compenser automatiquement les désalignements angulaires entre l'arbre et le support. Le palier tendeur UCT210 SNR intègre précisément ce type de roulement auto-aligneur : il tolère les légers défauts d'alignement inévitables lors du montage ou causés par les déformations de la structure sous charge. Cela réduit considérablement les contraintes sur l'arbre et prolonge la durée de vie de l'ensemble de votre transmission.
Quels sont les différents types de paliers et comment se distingue le UCT210 ?
Il existe plusieurs grandes familles de paliers : les paliers à semelles (type UCFL), montés à plat sur une surface ; les paliers appliques (type UCP), fixés par leur base ; les paliers tendeurs (type UCT), reconnaissables à leur boulon de réglage excentrique permettant d'ajuster la tension ; et les paliers à cartouche (type UCT ou UCTU), destinés à être insérés dans un logement. Le palier UCT210 appartient à la famille des paliers tendeurs, ce qui le distingue par sa capacité unique à effectuer un réglage de position après installation. Il est idéal lorsque vous devez maintenir une tension précise sur votre système d'entraînement.
Dans quelles applications peut-on utiliser le palier tendeur UCT210 Ø50mm ?
Le palier tendeur UCT210 SNR pour arbre de 50 mm est adapté à de nombreuses applications industrielles et agricoles. Vous pourrez l'utiliser pour le guidage d'arbres de transmission sur des convoyeurs, des machines agricoles (moissonneuses-batteuses, presses à balles), des équipements de manutention, des ventilateurs industriels ou encore des installations de traitement des matériaux. Sa robustesse et sa capacité d'auto-alignement en font un choix privilégié dans tous les environnements où les vibrations, les charges radiales importantes ou les légers désalignements sont fréquents.
Comment monter et régler correctement un palier tendeur UCT210 ?
Le montage du palier tendeur UCT210 se déroule en plusieurs étapes simples. Commencez par positionner le palier sur l'arbre de 50 mm sans le bloquer complètement. Fixez ensuite le corps du palier sur son support à l'aide des boulons de fixation, en les serrant modérément. Faites glisser le palier le long de l'arbre pour atteindre la tension souhaitée sur votre courroie ou chaîne, puis verrouillez la bague excentrique à l'aide de la vis de serrage prévue à cet effet. Terminez par le serrage définitif des boulons de fixation au couple recommandé. Veillez à vérifier le bon alignement de l'ensemble avant la mise en service et à contrôler la lubrification du roulement selon les préconisations SNR.
Quel est l'entretien recommandé pour le palier UCT210 SNR ?
Le palier tendeur UCT210 SNR est généralement livré prégraissé pour une durée de vie prolongée. Cependant, pour optimiser sa longévité, il est conseillé de procéder à des relubrifications périodiques à l'aide d'une graisse à roulement compatible, notamment en cas de fonctionnement à haute température, à vitesse élevée ou en environnement chargé en poussière et en humidité. La fréquence de relubrification dépend des conditions d'utilisation ; dans des conditions normales, un contrôle tous les 3 à 6 mois est une bonne pratique. Vérifiez également régulièrement le jeu axial, le serrage de la bague excentrique et l'état des joints d'étanchéité pour détecter tout signe d'usure prématurée.
Quel est le prix d'un palier tendeur UCT210 et quels critères influencent son coût ?
Le prix d'un palier tendeur UCT210 varie principalement en fonction de la marque, de la qualité de fabrication et du revendeur. Un palier SNR, marque reconnue pour la qualité de ses roulements industriels, se situe dans une gamme tarifaire intermédiaire à premium, reflétant sa fiabilité supérieure et sa durée de vie accrue par rapport à des alternatives d'entrée de gamme. Investir dans un palier de marque comme SNR vous permet de réduire les coûts de maintenance et les arrêts de production sur le long terme. Consultez notre fiche produit pour connaître le tarif actualisé et bénéficier éventuellement de remises sur quantité.
Le palier UCT210 SNR est-il compatible avec d'autres références de paliers UCT210 ?
Oui, le palier tendeur UCT210 SNR respecte les dimensions normalisées ISO pour les paliers de type UCT210, ce qui le rend dimensionnellement compatible avec les références équivalentes d'autres fabricants comme SKF, FAG, NSK ou Timken. Le diamètre d'alésage de 50 mm, les dimensions hors tout du corps et les entraxes de fixation sont standardisés, facilitant ainsi le remplacement ou l'interchangeabilité en cas de maintenance. Toutefois, pour garantir des performances optimales et une fiabilité maximale, il est fortement recommandé de ne pas mélanger des paliers de marques différentes sur un même arbre, et de toujours vérifier les caractéristiques de charge dynamique et statique propres à la référence SNR.
