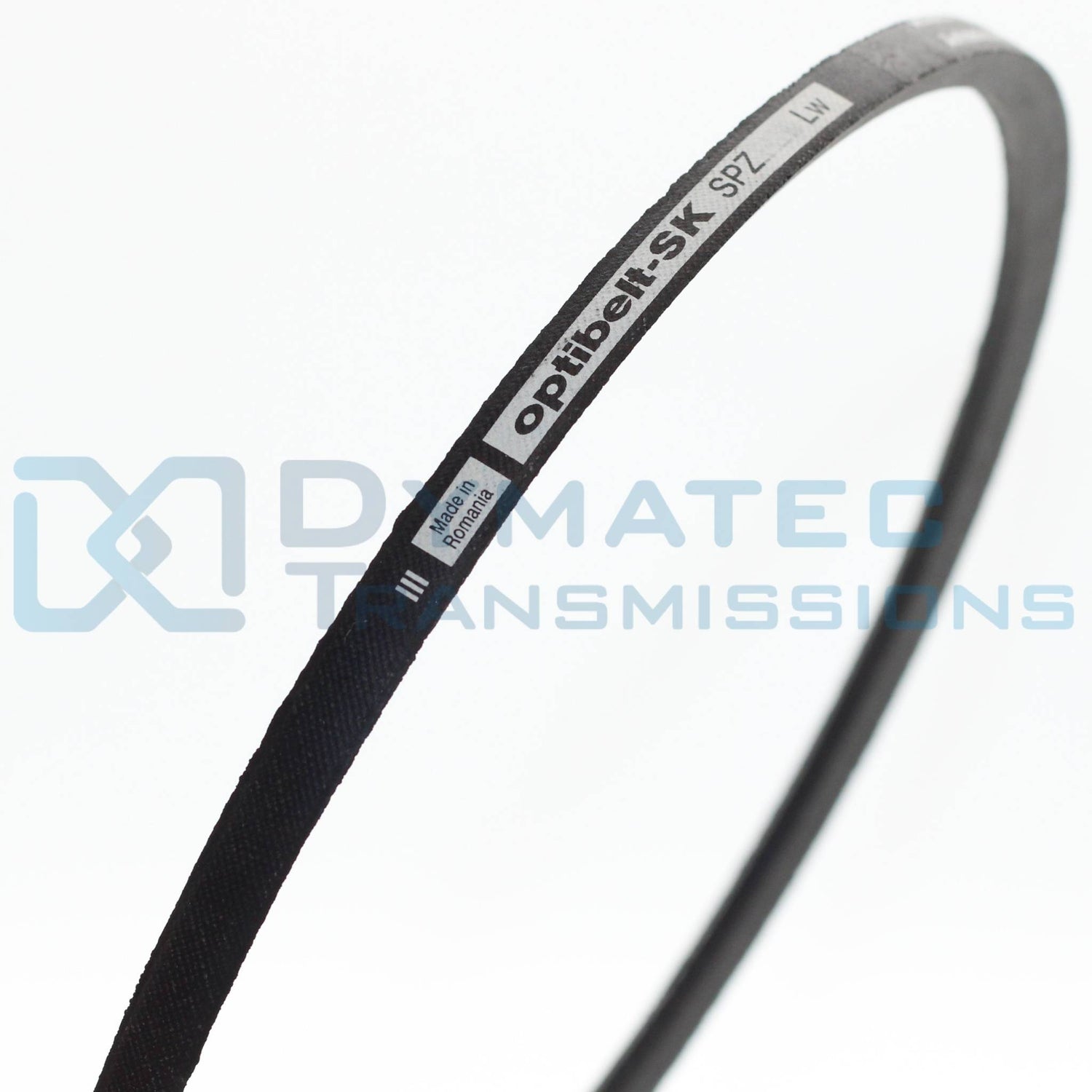

Courroie SPZ - 10x8mm

Le profil SPZ représente le format le plus compact de la famille des courroies trapézoïdales étroites . Avec sa section de 10x8mm, il s'impose comme la solution de référence pour les transmissions de faible à moyenne puissance où l'encombrement est limité. Que vous cherchiez à remplacer une courroie utilisée ou à dimensionner une nouvelle transmission, ce guide vous aide à faire le bon choix parmi notre gamme Optibelt.

Qu'est-ce qu'une courroie SPZ et à quoi sert-elle ?

La courroie SPZ appartient à la famille des courroies trapézoïdales étroites, normalisées selon les normes ISO et DIN. Sa section caractéristique - 10mm de largeur en tête et 8mm de hauteur - en fait la plus compacte de la série des profils étroits. Pour localiser rapidement : SPZ est le petit gabarit, suivi par SPA (13x10mm) , puis SPB (16x13mm) , et enfin SPC pour les plus grosses puissances.

Son principe de fonctionnement est simple mais efficace : les flancs inclinés de la courroie viennent se coincer dans les gorges en V de la poulie. C'est cette adhérence par coincement - et non par le fond de gorge - qui assure la transmission du couple. D'ailleurs, c'est pour ça qu'une courroie ne doit jamais toucher le fond de la poulie : signe qu'elle est trop utilisée ou mal dimensionnée.

Côté applications, on retrouve le profil SPZ sur :

Les ventilateurs et extracteurs de petite à moyenne taille
Les pompes de circulation et petits compresseurs
Les machines-outils compacts (perceuses à colonne, petits tours)
Les équipements agricoles légers et machines d'atelier

Bref, partout où il faut transmettre de la puissance dans un espace restreint, sans dépasser les 25 kW environ selon la configuration.

Comment choisir la bonne longueur de courroie SPZ

La nomenclature est plutôt intuitive une fois qu'on a compris le principe : SPZ suivi d'un nombre qui indique la longueur primitive en millimètres. Une courroie SPZ 710 mesure donc 710mm de longueur primitive. Attention, on parle bien de longueur primitive (mesurée au niveau de la ligne neutre), pas de longueur extérieure - la différence est d'environ 25mm pour le profil SPZ.

Pour trouver la bonne référence, deux approches :

Remplacement à l'identique - La méthode la plus simple. Regardez la référence inscrite sur le flanc de votre courroie usagée. Si elle est encore lisible, vous avez votre réponse. Sinon, mesurez la circonférence extérieure avec un mètre souple et retranchez environ 25mm pour obtenir la longueur primitive.

Dimensionnement d'une nouvelle transmission - Là, il faut sortir la calculette. La formule simplifiée prend en compte l'entraxe entre les deux poulies et leurs diamètres primitifs. En pratique, pour une première approche : L ≈ 2 × entrée + 1,57 × (D1 + D2). Les logiciels de calcul des fabricants affinent ensuite selon l'angle d'enroulement souhaité.

Un point crucial souvent négligé : votre installation doit disposer d'un système de réglage d'entrée. Une courroie neuve s'allonge légèrement au rodage, puis se détend progressivement avec l'usure. Sans possibilité de rattraper cette tension, vous allez au-devant des ennuis - glissement, usure prématurée, bruit.

Dernière vérification : assurez-vous que vos poulies sont bien au profil SPZ, avec un angle de gorge de 34°. Une poulie de profil classique (40°) n'est pas compatible, même si la courroie semble rentrer dedans.

Courroie SPZ vs SPA : quelle différence ?

C'est LA question qui revient tout le temps. Et elle est légitime, parce que visuellement la différence n'est pas flagrante. Voici ce qui les distingue concrètement :

Caractéristique	SPZ	SPA
Section (largeur × hauteur)	10 × 8 mm	13 × 10 mm
Puissance maximale transmissible	~25 kW	~45 kW
Diamètre mini de poulie	63 mm	80 mm
Vitesse linéaire max	40 m/s	40 m/s

Le critère de choix principal, c'est souvent le diamètre de poulie disponible. Le profil SPZ accepte des poulies plus petites, ce qui permet des transmissions plus compactes. Si votre poulie menante fait 70mm de diamètre, vous n'avez pas le choix : c'est SPZ. Au-delà de 80mm et avec des besoins de puissance importants, le SPA devient pertinente.

Une règle d'or à ne jamais oublier : on ne mélange pas les profils sur une même transmission. Si vous avez un entraînement multi-courroies, toutes doivent être du même profil ET de la même longueur. D'ailleurs, on recommande de les remplacer par lot complet pour éviter les déséquilibres de charge.

Pour les transmissions nécessitant encore plus de puissance, les profils 5V ou 8V prennent le relais dans la gamme américaine.

Durée de vie et signes d'usure à surveiller

Une courroie SPZ correctement installée et entretenue tient généralement entre 3000 et 8000 heures de fonctionnement. L'écart est important, et pour cause : les conditions d'utilisation font toute la différence.

Les facteurs qui modifient la durée de vie :

Tension incorrecte (trop ou pas assez - les deux sont néfastes)
Désalignement des poulies, même léger
Température ambiante élevée ou variations importantes
Contamination par huile, poussière abrasive ou produits chimiques
Démarrages fréquents sous charge

Pour anticiper le remplacement avant la casse, surveillez ces signes visuels : craquelures sur les flancs (signe de vieillissement), effilochage des bords, surface de contact glacée et brillante (la courroie patine). Côté fonctionnement, un glissement au démarrage, des couinements ou des vibrations inhabituelles doivent vous alerter.

Notre conseil : sur les machines critiques, programmez un remplacement préventif plutôt que d'attendre la panne. Une courroie SPZ 630 Optibelt ou une SPZ 687 ne coûte pas grand-chose par rapport à un arrêt de production imprévu.

Questions fréquentes

Quelle est la différence entre une courroie SPZ et XPZ ?

La XPZ est la version crantée du profil SPZ. Concrètement, elle présente des dents sur sa face intérieure (côté poulie), ce qui lui confère une flexibilité nettement supérieure. Les dimensions extérieures restent identiques - 10x8mm - et les deux profils sont compatibles avec les mêmes poulies à gorge de 34°. L'intérêt du XPZ ? Pouvoir utiliser des poulies de plus petit diamètre (jusqu'à 50mm contre 63mm pour le SPZ classique) et mieux encaisser les vitesses élevées. En contrepartie, elle est un peu plus chère. Si vos poulies font plus de 63 mm, le standard SPZ suffit amplement.

Comment mesurer une courroie SPZ utilisée ?

Si la référence sur le flanc n'est plus lisible, mesurez la circonférence extérieure de la courroie à plat, sans la tendresse excessive. Utilisez un mètre de ruban souple que vous faites passer autour de la courroie. Une fois cette mesure obtenue, retranchez environ 25mm pour obtenir la longueur primitive - celle qui figure dans la référence. Par exemple, si vous mesurez 735mm de circonférence extérieure, vous avez probablement une SPZ 710. En cas de doute entre deux références proches, optez pour la plus courte : il est plus facile de tendre une courroie qui de rattraper un excès de longueur.

Puis-je remplacer une courroie Z classique par une SPZ ?

Non, passez directement. Même si les dimensions semblent proches, les profils Z (classique) et SPZ (étroit) ont des angles de gorge différents : 40° pour le Z, 34° pour le SPZ. Monter un SPZ sur une poulie Z provoquera un mauvais positionnement dans la gorge, un glissement et une usure accélérée. Si vous souhaitez passer en profil étroit - ce qui est souvent judicieux pour le meilleur rendement et la durée de vie supérieure - il faudra également remplacer les poulies. C'est un investissement, mais qui se rentabilise sur le long terme.

Quelle tension appliquer sur une courroie SPZ ?

La méthode de contrôle la plus accessible : mesurez la flèche sous charge. Appuyez verticalement sur le brin tendu avec une force d'environ 10N (1 kg). La flèche obtenue doit être d'environ 16 mm par mètre de portée libre (distance entre les deux poulies). Pour une portée de 500mm, visez donc une flèche de 8mm environ. Trop de tension fatigue les roulements et la courroie, pas assez provoquer du glissement. Sur les applications critiques, un tensiomètre à courroie donne des résultats plus précis. Et n'oubliez pas de revérifier après quelques heures de fonctionnement : une courroie neuve se détend au rodage.

Questions/Réponses

Quelles sont les dimensions de la courroie SPZ ?

La courroie SPZ a des dimensions normalisées de 9,7 mm de largeur et 8 mm de profondeur. Elle est conçue pour être compatible exclusivement avec les poulies SPZ et ne peut pas être montée sur des poulies de courroies trapézoïdales classiques, même si les dimensions peuvent sembler similaires.

Comment savoir si ma courroie SPZ a besoin d'être remplacée ?

Il faut remplacer la courroie SPZ dès que l'on constate des signes d'usure, comme une baisse des performances de transmission, un glissement anormal ou une altération visible du caoutchouc. Des fissures, un polissage excessif des flancs ou une adhérence insuffisante dans la poulie sont également des indicateurs de défaillance de la courroie.

Comment régler la tension de ma courroie SPZ ?

Une tension excessive peut entraîner une sollicitation anormale des roulements et des arbres de transmission, tandis qu'une tension insuffisante peut se traduire par un glissement et une diminution du rendement. Il faut ajuster la tension pour avoir une flèche appropriée entre les poulies afin d'assurer une transmission efficace et stable.

Pourquoi choisir les courroies SPZ Optibelt chez Dymatec Transmissions ?

En choisissant Dymatec Transmissions, vous bénéficiez de l'expertise d'un spécialiste des transmissions mécaniques qui vous orientera vers le produit le plus adapté à votre application. Les courroies SPZ Optibelt offrent un rendement élevé, une excellente stabilité dimensionnelle et une longue durée de vie grâce à l'utilisation de matériaux de haute qualité et à un processus de fabrication rigoureux.
