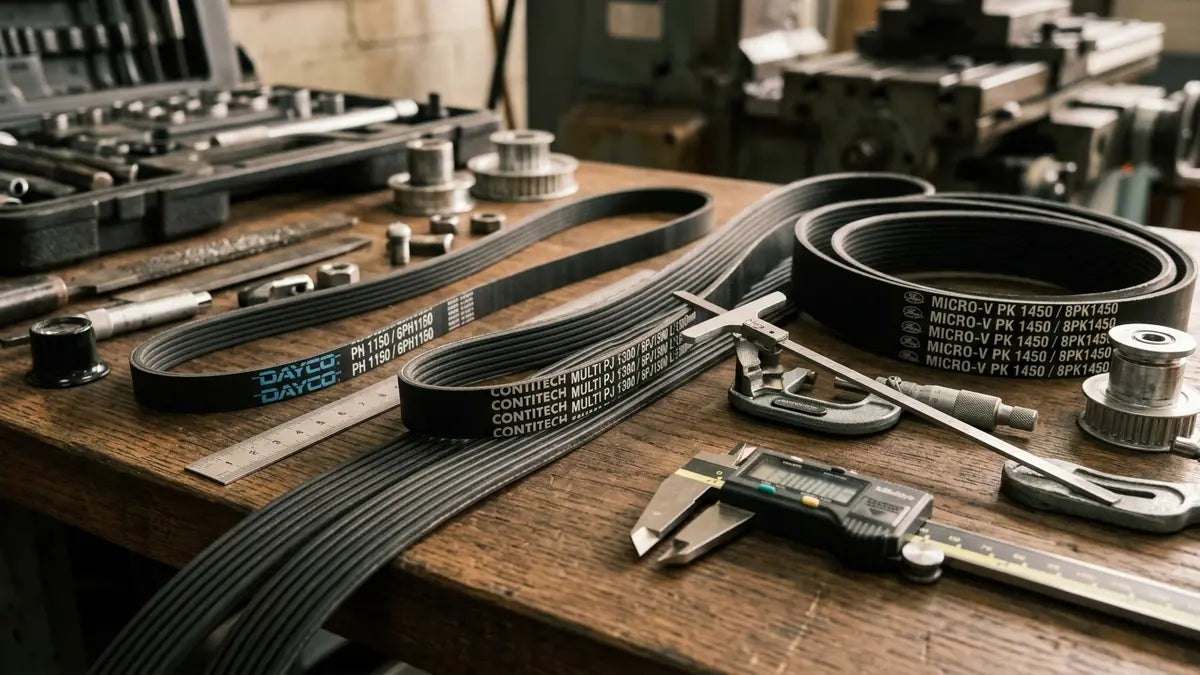

Comment reconnaître un profil PJ parmi les courroies poly-V Vous avez devant vous une courroie striée, avec ses petites nervures longitudinales bien visibles, et vous vous demandez si c'est bien un profil J. Bonne question. Parce que se tromper de profil, c'est la garantie d'une courroie qui saute au premier démarrage. La courroie poly-V (aussi appelée courroie micro-V, multi-V ou courroie striée) se décline en plusieurs profils normalisés : PH, PJ, PK, PL, PM. Chaque lettre correspond à un pas différent entre les nervures. Et ces profils ne sont pas interchangeables. Point. Le profil J, celui qui nous intéresse ici, est de loin le plus répandu dans l'électroportatif et l'outillage domestique. Sa courroie striée profil J se reconnaît à deux dimensions clés, gravées dans la norme ISO : Pas entre nervures : 2,34 mm Hauteur de nervure : environ 1,6 mm Petit tableau de référence rapide pour ne plus confondre : Profil Pas entre nervures Application typique PH 1,60 mm Électroménager petit format PJ 2,34 mm Outillage, électroportatif PK 3,56 mm Automobile, machines industrielles L'erreur la plus fréquente ? Confondre PJ et PK. La différence de 1,22 mm de pas peut sembler minime sur le papier, mais en pratique, la courroie PJ glisse hors de la gorge d'une poulie PK immédiatement. Retenez les 2,34 mm, c'est votre boussole. Lire une désignation PJ sans se tromper La nomenclature d'une courroie PJ est en réalité très logique une fois qu'on en comprend la structure. Elle se compose toujours de deux éléments : Les lettres "PJ" : P pour poly-V, J pour le profil Un nombre entier : le développé en millimètres, c'est-à-dire la longueur totale de la courroie mise à plat Exemples concrets pour ancrer ça dans la réalité : PJ 307 : courroie courte, typique des outils de jardin et scies circulaires légères PJ 560 : très courante sur les bétonnières électriques PJ 414 : outillage compact, machines de petite puissance Ce qui est pratique avec cette norme, c'est que le chiffre est universel. Une courroie poly-V PJ 560 Optibelt RB, Hutchinson Flexonic ou Gates, c'est la même longueur développée. Ce n'est pas une référence propriétaire, c'est un standard ISO. Vous pouvez donc changer de marque sans crainte si la désignation normalisée est identique. Note importante : si votre courroie d'origine porte une référence machine type "OEM-4820" ou un code constructeur, convertissez-la en désignation normalisée avant de commander. Souvent, le marquage figure directement au dos de la courroie. Sinon, un coup de fil au fabricant de la machine suffit généralement. Pour retrouver toutes les références disponibles, consultez notre sélection de courroies PJ. Mesurer sa courroie usée sur le terrain : méthode pas à pas La courroie est fichue mais vous n'avez plus la référence ? Pas de panique. Voici comment s'en sortir en trois étapes. Étape 1 : mesurer la longueur développée. Passez une ficelle souple dans les gorges des poulies en place sur la machine (poulies immobiles), marquez les deux extrémités qui se rejoignent, puis mesurez la ficelle à plat. C'est votre développé. Si les poulies sont inaccessibles, utilisez la formule suivante : (distance entre centres x 2) + (pi x diamètre moyen des poulies). Approximatif, mais suffisant pour s'orienter. Étape 2 : compter les nervures. C'est ce qui détermine la largeur de la courroie poly-V. Les courroies PJ courantes ont entre 3 et 10 nervures selon la puissance transmise. Comptez-les sur l'ancienne courroie ou directement sur la gorge de la poulie. Étape 3 : vérifier le profil. Un calibre ou même une règle graduée vous permet de contrôler le pas de 2,34 mm entre deux nervures. En cas de doute, comparez visuellement avec une courroie PJ de référence. Côté tolérance : une variation de plus ou moins 5 mm sur le développé est généralement acceptable à la commande. En dessous de cette marge, vous pouvez commander en toute confiance. Pour vous donner une idée des deux extrêmes de longueur disponibles, pensez à la courroie PJ 414 Poly-V pour les machines compactes, jusqu'à la courroie PJ 2489 Poly-V pour les équipements de grande longueur. Choisir sa marque selon l'application : Optibelt, Hutchinson ou Gates ? Les trois grandes marques du marché proposent toutes des courroies poly-V en profil PJ, mais elles n'ont pas exactement le même positionnement. Voici ce qu'il faut savoir. Optibelt RB (Allemagne) : excellente résistance à la chaleur et aux huiles. C'est la référence pour l'outillage professionnel et les applications industrielles légères. Rapport qualité/prix solide sur le long terme. Hutchinson Flexonic (France) : très bonne flexibilité à basse température, ce qui en fait le choix idéal pour les machines de jardin et les bétonnières utilisées en extérieur. La courroie Hutchinson PJ 560 Flexonic et la courroie Flexonic PJ 307 sont parmi les références les plus disponibles sur le marché. Gates Micro-V (USA) : standard bien implanté, particulièrement adapté au remplacement sur électroportatif grand public. Côté budget : une courroie PJ courante tourne entre 5 et 20 euros. Les longueurs atypiques peuvent dépasser 30 euros. Mon conseil ? Ne faites pas du prix le seul critère. Une Optibelt à 15 euros tiendra deux ans. Une copie sans marque à 5 euros lâchera peut-être en deux semaines. Le calcul est vite fait. Certains équipementiers proposent aussi des kits micro-V (courroie + tendeur) pour simplifier la maintenance complète en une seule commande. À considérer si votre tendeur montre des signes de fatigue. Jetez un oeil à la courroie PJ 2337 Poly-V pour les applications de longueur intermédiaire. Les erreurs classiques qui font commander la mauvaise courroie Quatre erreurs reviennent systématiquement. Les voici, sans détour. Erreur 1 : confondre PJ et PK Une différence de 1,22 mm de pas, et la courroie sort de la gorge immédiatement au démarrage. La courroie poly-V PJ et la courroie PK sont totalement incompatibles. Vérifiez toujours le profil en premier. Erreur 2 : mesurer la longueur externe La longueur sur la face externe est toujours supérieure au développé nominal. L'écart peut atteindre 10 à 30 mm selon l'épaisseur. Mesurez toujours le développé (fibre neutre), pas le périmètre externe. Erreur 3 : ignorer le nombre de nervures Une courroie PJ 560 à 3 nervures et une PJ 560 à 6 nervures ont la même longueur mais pas la même capacité de transmission ni les mêmes poulies compatibles. Le nombre de nervures est tout aussi important que le développé. Pensez aussi à la courroie PJ 2489 Poly-V si vous avez une machine à grand entraxe. Erreur 4 : commander sur une référence machine propriétaire Certains fabricants utilisent leurs propres codes internes. La référence machine ne correspond pas toujours directement à la désignation ISO. Vérifiez toujours la correspondance avant de valider votre commande. Une courroie de bétonnière PJ 560 ou une courroie PJ 373 peuvent toutes deux se cacher derrière un code OEM obscur. Vous avez le profil, le développé et le nombre de nervures ? Alors vous pouvez commander avec confiance. C'est vraiment tout ce qu'il faut. Questions fréquentes sur la courroie poly-V PJ Qu'est-ce qu'une courroie poly-V ? Une courroie poly-V est une courroie à nervures longitudinales en V multiples, aussi appelée courroie micro-V ou courroie striée. Elle transmet la puissance par contact sur les flancs de ses nervures, ce qui la rend plus compacte et plus flexible qu'une courroie trapézoïdale classique. Elle s'adapte particulièrement bien aux poulies de petit diamètre et aux configurations à plusieurs renvois. Quels sont les deux grands types de courroies ? On distingue d'abord les courroies ouvertes (à section constante, vendues au mètre) et les courroies fermées (en boucle de longueur fixe, comme les courroies PJ). On peut aussi classer les courroies par leur forme : lisses, striées (poly-V) et crantées (synchrones). Les courroies PJ appartiennent à la famille des courroies fermées et striées. Quel est le prix d'une courroie striée poly-V ? Le prix d'une courroie poly-V varie entre 5 et 35 euros selon le profil, la longueur et la marque. Les références courantes comme la PJ 560 ou la PJ 307 se trouvent généralement autour de 8 à 15 euros. Pour comparer les tarifs réels et trouver la bonne référence, consultez notre collection de courroies PJ. C'est quoi un kit micro-V ? Un kit micro-V regroupe la courroie poly-V et le tendeur de remplacement, vendus ensemble en pack par certains équipementiers. L'intérêt est pratique : quand la courroie est usée, le tendeur l'est souvent aussi. Remplacer les deux en même temps évite une deuxième intervention quelques semaines plus tard.

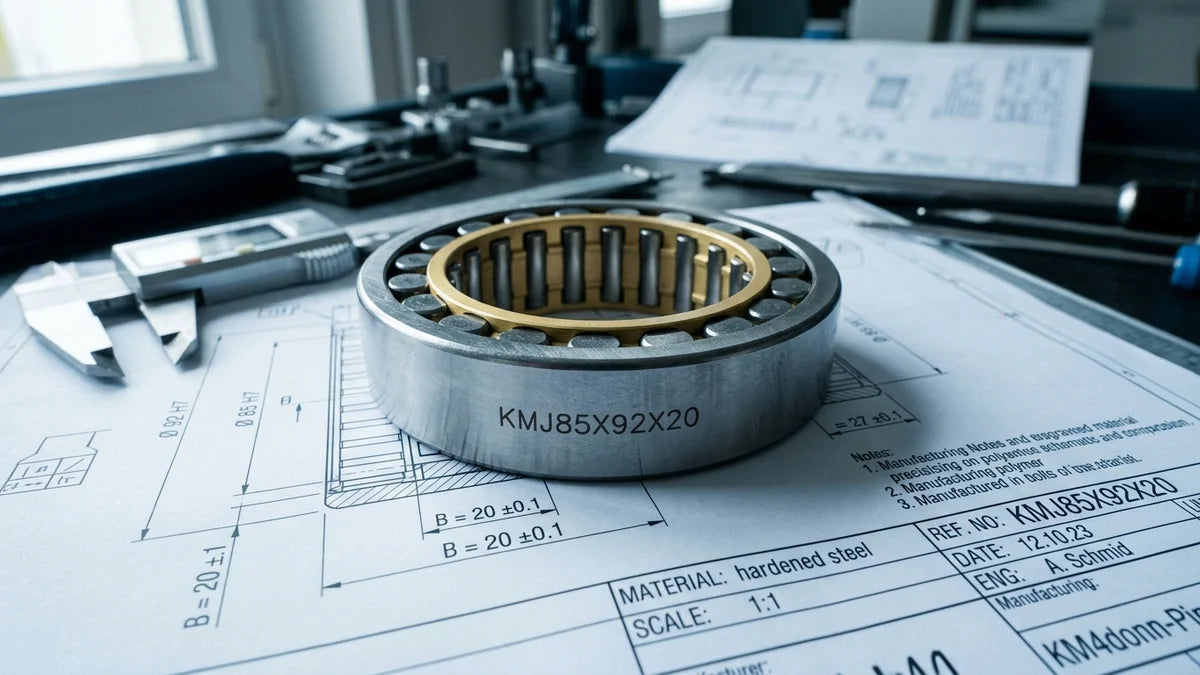

Ce que cache vraiment une référence NTN comme KMJ85X92X20 Vous avez une cage à remplacer, vous retournez la pièce dans tous les sens, et vous lisez quelque chose comme KMJ85X92X20 gravé sur le métal. Et là, le doute s'installe. Est-ce que vous commandez exactement ça ? Y a-t-il des variantes ? Vous n'êtes pas seul dans cette situation. Bonne nouvelle : cette référence n'est pas un code arbitraire. Chaque segment vous dit quelque chose de précis. Voici comment la décortiquer, une fois pour toutes. K : cage à aiguilles sans bagues intérieure ni extérieure MJ : série métrique japonaise (dimensions en millimètres, norme JIS) 85 : diamètre intérieur (Fw) = 85 mm 92 : diamètre extérieur (Ew) = 92 mm 20 : largeur (C) = 20 mm Trois dimensions, deux lettres de série, et vous savez exactement ce que vous avez en main. Pour trouver votre pièce rapidement, consultez notre sélection de cages à aiguilles NTN : les références sont classées par dimensions, ce qui facilite vraiment la recherche. Et si vous avez besoin d'un roulement avec bagues, jetez un oeil à notre gamme de roulements à aiguilles pour comparer les deux familles. Les trois dimensions à relever avant toute commande Laissez-moi vous expliquer ça simplement. Pour bien choisir votre cage à aiguilles, vous avez besoin de trois mesures. Pas quatre, pas deux. Exactement trois, et dans le bon ordre. 1. Le diamètre intérieur (Fw) : c'est le diamètre de l'arbre qui roule directement dans la cage. Attention, c'est l'erreur classique : ne confondez pas l'alésage du logement avec le diamètre de l'arbre. Le Fw correspond à l'arbre, pas au trou dans la pièce réceptrice. 2. Le diamètre extérieur (Ew) : c'est le diamètre externe de la cage, celui qui s'appuie dans l'alésage du logement. 3. La largeur (C ou B selon les catalogues) : mesurez-la au pied à coulisse, face plane contre face plane. Un dixième de millimètre peut changer la référence. Pour illustrer concrètement : la cage à aiguilles KMJ85X92X18.8X a un diamètre intérieur et extérieur identique à la KMJ85X92X20, mais une largeur de 18,8 mm au lieu de 20 mm. Ce n'est pas interchangeable. Pour une taille médiane, la cage à aiguilles KMJ42X50X18.8XS illustre bien la logique : même largeur, dimensions réduites, et le suffixe S qui indique un rebord latéral de guidage. La sélection du bon roulement à aiguilles commence toujours par ces trois mesures. Savoir comment choisir sa cage à aiguilles, c'est avant tout savoir mesurer. Décrypter les suffixes : tolérance, matériau et lubrification cachés dans la référence Ces lettres après les chiffres ne sont pas là pour décorer la référence. Elles vous donnent des informations critiques sur le montage et les performances. Voici les suffixes les plus courants dans les références NTN : X : cage renforcée ou tolérance modifiée (résistance accrue aux sollicitations) S : rebord latéral de guidage, utile quand l'arbre peut subir de légères dérives axiales X1 : variante dimensionnelle proche de la version standard, souvent sur la largeur La cage à aiguilles KMJ40X46X14.3X1S cumule les suffixes X1 et S : variante dimensionnelle avec rebord de guidage. Deux informations en trois caractères. Côté montage, la tolérance à respecter pour la sélection du roulement à aiguilles NTN est généralement : arbre en h5 ou h6, logement en H6. Si vous sortez de ces tolérances, le jeu de fonctionnement sera faux et la durée de vie s'effondrera. Autre point souvent négligé : la dureté des surfaces. NTN recommande un minimum de HRC 58 sur les pistes de roulement. En dessous, les aiguilles vont marquer la surface rapidement, quelle que soit la qualité de la cage. Sur la lubrification : la cage à aiguilles sans bagues ne se lubrifie pas seule. C'est le montage qui doit amener la graisse ou l'huile jusqu'aux aiguilles. Pour les vitesses élevées, l'huile est préférable. Pour les charges lourdes à vitesse modérée, la graisse fait très bien le travail. Vérifier la compatibilité charge et vitesse sans appeler un distributeur Question concrète : comment savoir si la cage choisie supportera votre application ? Vous n'avez pas besoin de décrocher le téléphone. Deux paramètres suffisent. C (charge radiale dynamique de base) : la capacité à tenir dans le temps sous charge variable. C0 (charge radiale statique) : la capacité à tenir sous charge fixe sans déformation permanente. Ces deux valeurs figurent dans toutes les fiches techniques NTN. Règle simple pour savoir comment choisir sa cage à aiguilles selon la charge : Application standard (charge modérée, vitesse moyenne) : choisissez une cage dont C est au moins 1,5 fois votre charge réelle estimée. Application à chocs ou vibrations : multipliez par 2 à 3. La cage à aiguilles KMJ85X92X20 est un bon exemple : avec 20 mm de largeur sur un encombrement radial de seulement 3,5 mm, elle offre une capacité de charge radiale élevée dans un espace réduit. Point important : la cage à aiguilles supporte les charges radiales, pas les charges axiales. Si votre application impose des poussées axiales significatives, orientez-vous vers un roulement à aiguilles avec bagues, conçu pour gérer ces sollicitations combinées. La méthode en 5 étapes pour commander juste du premier coup Vous avez toutes les informations. Voici comment les utiliser en moins de 5 minutes, chrono en main. Mesurez les trois dimensions avec un pied à coulisse : diamètre intérieur (Fw), diamètre extérieur (Ew), largeur (C). Notez-les dans cet ordre. Identifiez le préfixe de série : KMJ pour la série métrique japonaise, K pour les autres séries métriques, KBK pour les séries américaines. Lisez les suffixes : X, S, X1... Comparez avec ce que vous avez déposé. Un suffixe manquant ou ajouté change la pièce. Vérifiez la charge dynamique C de la référence retenue dans la fiche produit. Elle doit couvrir votre besoin avec la marge de sécurité adaptée. Contrôlez l'état des surfaces avant de monter : dureté suffisante, état de surface propre, alésage et arbre dans les tolérances. Une cage à aiguilles NTN montée sur une piste abîmée ne tient pas, peu importe les dimensions exactes. Ces cinq étapes, avec les bonnes références sous les yeux, se bouclent facilement en moins de 5 minutes. Rendez-vous directement sur notre collection de cages à aiguilles pour trouver votre référence et finaliser votre commande. Questions fréquentes sur les cages à aiguilles Qu'est-ce qu'une cage à aiguilles ? Une cage à aiguilles est un roulement composé de rouleaux cylindriques très fins (les aiguilles) maintenus parallèles et régulièrement espacés par une armature (la cage). Contrairement à un roulement classique, elle ne possède pas de bagues intérieure ni extérieure : elle roule directement sur l'arbre et dans l'alésage du logement. À quoi sert une cage à aiguilles ? Elle sert à réduire les frottements entre deux pièces en rotation, à supporter des charges radiales importantes, et à optimiser l'encombrement radial dans les mécanismes compacts. C'est la solution idéale quand l'espace est limité mais que la charge est élevée. Comment choisir sa cage à aiguilles ? Trois critères suffisent pour bien choisir une cage à aiguilles : les dimensions exactes (diamètre intérieur Fw, diamètre extérieur Ew, largeur C) relevées au pied à coulisse, la charge radiale requise comparée à la valeur C de la fiche technique, et la compatibilité des surfaces de roulement (dureté HRC 58 minimum). Où se situe la cage à aiguilles dans un mécanisme ? Elle se positionne entre l'arbre (surface de roulement intérieure) et le logement (surface de roulement extérieure). Sans bagues propres, elle est directement en contact avec les pièces mécaniques environnantes. C'est pour ça que la qualité et la dureté de ces surfaces sont aussi importantes que la sélection du roulement à aiguilles lui-même.

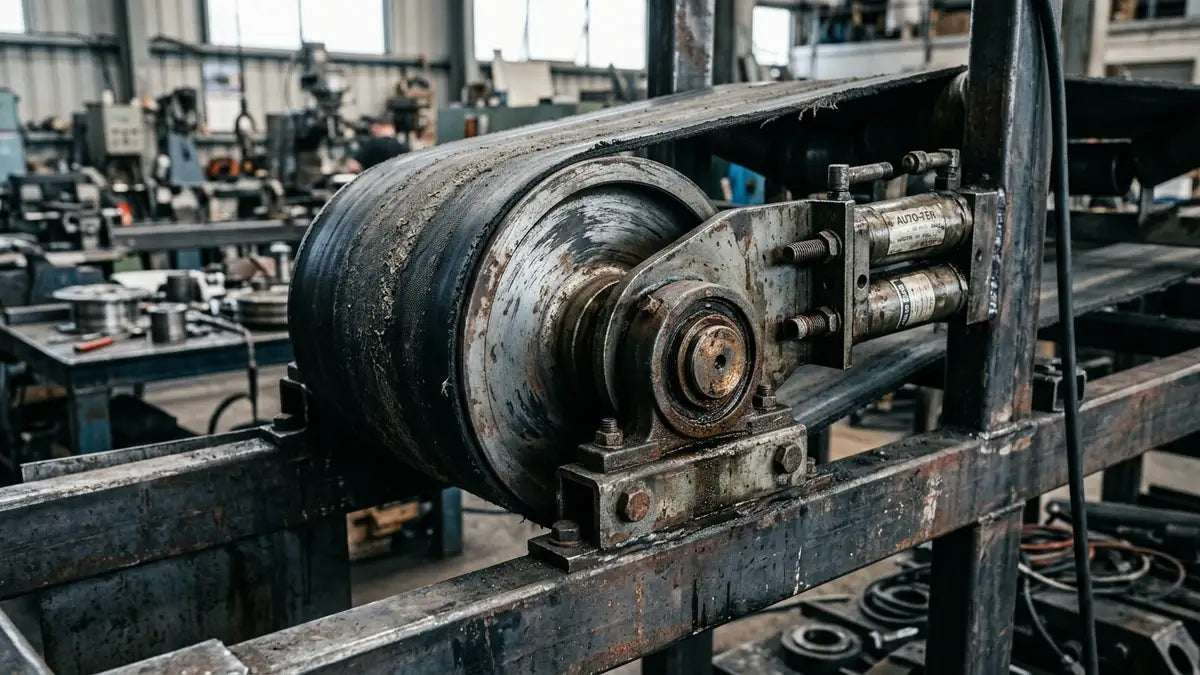

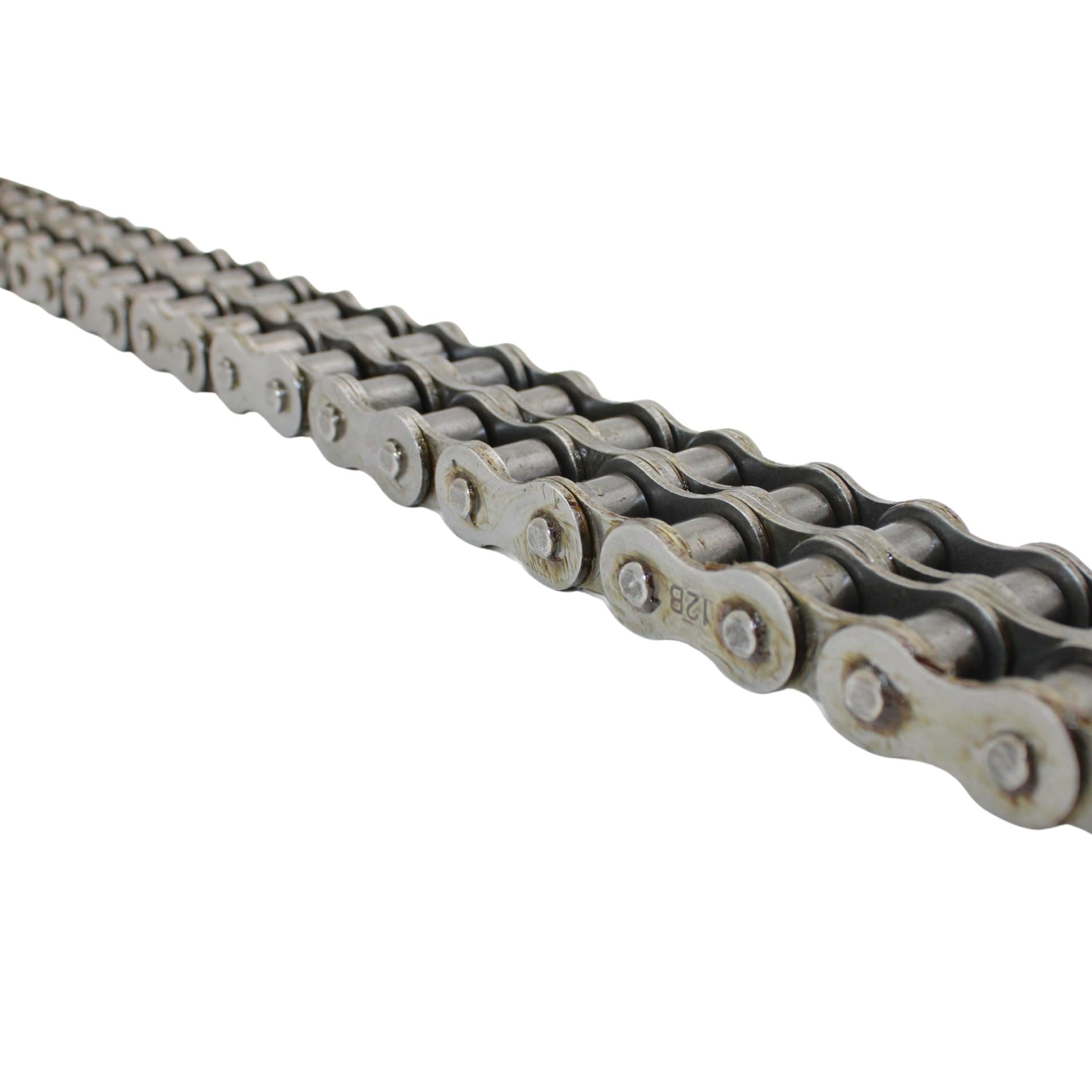

Ce que fait vraiment un palier tendeur dans une transmission Dans une ligne de production, un convoyeur ou une machine-outil, le palier tendeur remplit une fonction souvent sous-estimée : il maintient une tension constante sur l'organe de transmission, qu'il s'agisse d'une courroie trapézoïdale, d'une courroie dentée ou d'une chaîne. Sans ce maintien, la courroie patine, les à-coups se multiplient et le rendement s'effondre. On l'oublie jusqu'au jour où ça lâche. Le palier tendeur compense aussi l'allongement progressif de la courroie sous charge. Ce phénomène est inévitable : au fil des cycles, la courroie se détend. Le tendeur de courroie absorbe ces variations sans que vous ayez à démonter l'installation à chaque fois. C'est lui qui prolonge la durée de vie de l'ensemble, y compris les roulements, les arbres et les moteurs, en évitant les surcharges répétées. Un point de vocabulaire utile sur le terrain : le palier tendeur désigne l'ensemble palier plus roulement, tandis que le coulisseau tendeur est le support qui permet le déplacement linéaire de cet ensemble. Les deux fonctionnent ensemble, mais ce ne sont pas la même pièce. Confondre les deux peut mener à commander le mauvais composant. Pour compléter votre installation, vous pouvez aussi consulter notre gamme de paliers auto-aligneurs, particulièrement utile quand l'arbre présente un léger défaut d'alignement. Identifier un palier tendeur défaillant : les signaux à ne pas ignorer Un palier tendeur qui fatigue parle avant de casser. Si vous savez quoi écouter et regarder, vous évitez l'arrêt non planifié. Voici les symptômes les plus courants : Bruit sourd ou sifflement rythmique au niveau du tendeur, surtout en montée en charge Vibrations anormales perceptibles sur le carter ou la structure environnante Jeu latéral visible sur l'arbre lors d'une inspection visuelle ou au toucher (machine arrêtée) Usure irrégulière ou traces de frottement sur les flancs de la courroie Désalignement constaté entre le galet tendeur de courroie et les autres poulies Ces signaux ne sont jamais anodins. Un galet tendeur courroie qui vibre, c'est souvent le roulement interne qui commence à se dégrader. Et si vous laissez traîner ? La courroie finit par casser en pleine production. Dans le meilleur cas, vous perdez quelques heures. Dans le pire, l'arbre est rayé, le logement est endommagé, et la facture de réparation triple. Un remplacement préventif coûte toujours moins cher qu'une casse en charge. Avant d'intervenir : outillage et consignes de sécurité Pas question d'improviser. Voici ce qu'il vous faut avant de toucher au palier tendeur : Clés plates et à molette (jeu complet) Extracteur de roulement adapté au diamètre Comparateur ou jauge pour contrôler le jeu axial et radial Règle ou mètre pour vérifier l'alignement des poulies Graisse de montage (si le palier n'est pas prégraissé à vie) Tension-mètre pour le réglage final de la courroie Sur les consignes de sécurité, pas de compromis : Consignation LOTO obligatoire : électrique ET mécanique. La machine doit être cadenassée avant toute intervention. Port des EPI adaptés : gants anti-coupure, lunettes, chaussures de sécurité Vérification de l'état de l'arbre avant tout montage du nouveau palier Ce remplacement est tout à fait réalisable par un technicien de maintenance formé, avec le bon outillage. Ce n'est pas une opération réservée à un spécialiste externe, mais elle demande rigueur et méthode. Procédure de démontage et remontage du palier tendeur : les étapes dans l'ordre Voici la procédure telle qu'on la fait sur le terrain, sans raccourcis : Consigner la machine et relâcher manuellement la tension de la courroie via le système de réglage du tendeur de courroie. (Point critique : ne jamais intervenir sous tension résiduelle.) Repérer la position angulaire du tendeur avant démontage (photo ou marquage). Ça vous fait gagner du temps au remontage. Démonter la courroie, puis retirer le palier tendeur défaillant. Utiliser l'extracteur si le palier est serré sur l'arbre. Contrôler l'état de l'arbre : rayures, ovalisation, jeu. (Si l'arbre est endommagé, le remplacer avant de monter le nouveau palier, sinon le roulement est mort en quelques heures.) Nettoyer le logement et vérifier l'alignement du support. Un logement oxydé ou déformé compromet le montage. Monter le nouveau palier tendeur UKT217H Ø85mm SNR en respectant le sens de montage indiqué sur la pièce. Serrer à la valeur de couple préconisée. (Ne pas frapper au marteau sur le roulement.) Remettre la courroie en tension et vérifier le réglage au comparateur ou tension-mètre. (Point critique : une tension trop faible fait patiner, trop forte surcharge les roulements.) Déconsigner et effectuer un test à vide d'au moins 5 minutes, puis un test en charge. Surveiller les bruits et les vibrations. Si vous avez besoin de changer le galet tendeur de courroie en même temps, c'est l'étape 3 qui s'y prête. Profitez-en pour inspecter l'ensemble des accessoires de transmission. Choisir le bon palier de remplacement SNR selon le diamètre d'arbre Choisir un palier tendeur SNR au bon diamètre d'alésage, c'est non-négociable. Un palier trop grand crée du jeu, un palier trop serré abîme l'arbre au montage. Voici un tableau de correspondance rapide : Diamètre d'arbre Référence SNR Lien produit 60 mm UKT212H Palier tendeur UKT212H, alésage 60 mm 65 mm UKT213H Palier tendeur UKT213H, alésage 65 mm 75 mm UKT215H Palier tendeur UKT215H, alésage 75 mm 80 mm UKT216H Palier tendeur UKT216H, alésage 80 mm 85 mm UKT217H Voir lien section 4 La gamme SNR est une référence industrielle fiable : fabrication européenne, tolérances serrées, compatibilité avec les standards ISO. SNR fait partie du groupe NTN, ce qui garantit une traçabilité et une disponibilité pièces à long terme. Ces références sont disponibles en stock pour limiter vos temps d'arrêt. Questions fréquentes sur le palier tendeur et le tendeur de courroie C'est quoi un tendeur de courroie en contexte industriel ? Un tendeur de courroie est un dispositif mécanique qui maintient une tension constante sur une courroie de transmission dans une installation industrielle (convoyeur, machine-outil, ligne de production). Il se compose d'un palier tendeur (ensemble palier et roulement) monté sur un coulisseau réglable. Son rôle est de compenser l'allongement progressif de la courroie et d'éviter tout patinage ou surcharge sur les composants de la transmission. Quels sont les symptômes d'un tendeur de courroie hors service ? Les signes les plus courants sont un bruit sourd ou un sifflement rythmique au niveau du galet tendeur de courroie, des vibrations anormales sur la structure, un jeu latéral perceptible sur l'arbre, une usure irrégulière de la courroie et un désalignement visible. Dès qu'un de ces symptômes apparaît, planifiez l'intervention rapidement. Que se passe-t-il si un tendeur de courroie tombe en panne ? Les conséquences peuvent être sévères : casse de courroie en pleine production, endommagement de l'arbre, voire détérioration des roulements et des poulies. Résultat : un arrêt de production non planifié, souvent bien plus coûteux que la pièce de remplacement elle-même. Un palier tendeur défaillant non traité multiplie les dégâts collatéraux. Puis-je remplacer moi-même un tendeur de courroie ? Oui, si vous êtes technicien de maintenance formé et que vous disposez de l'outillage adapté (extracteur, comparateur, tension-mètre). La procédure est accessible avec de la méthode et le respect strict des consignes LOTO. En revanche, sans formation spécifique ni outillage approprié, il vaut mieux faire appel à un technicien qualifié pour éviter les erreurs de montage qui endommagent le nouveau palier tendeur dès la première mise en route.

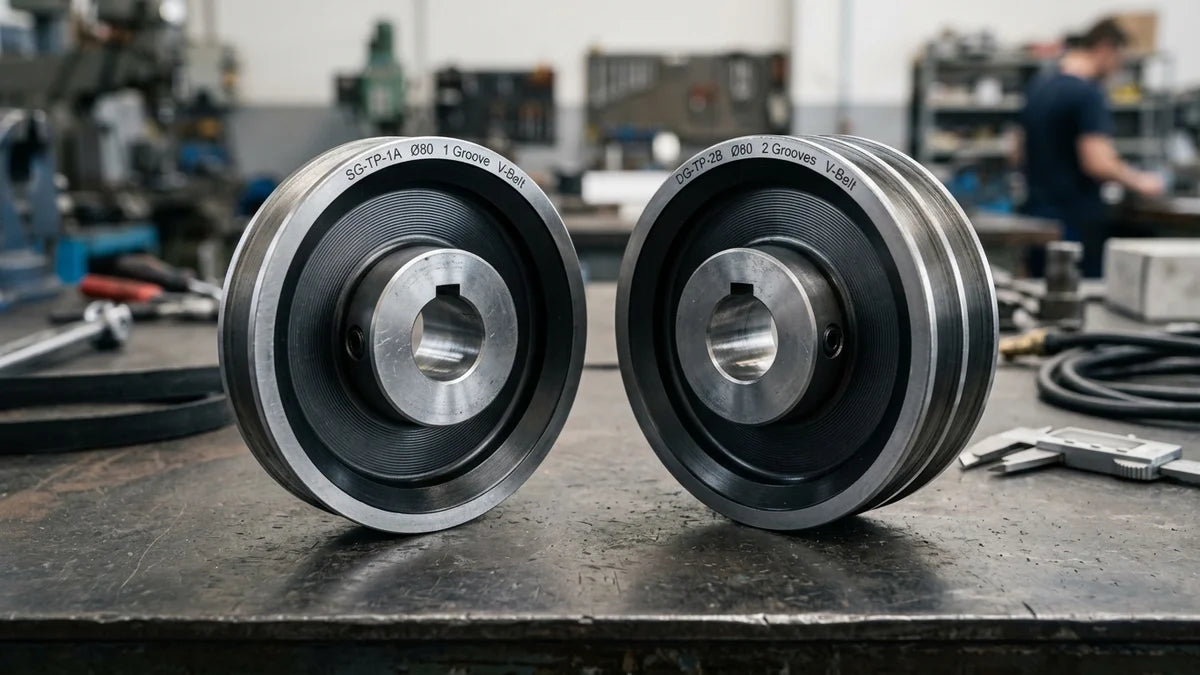

Ce que change réellement le nombre de gorges dans une transmission Si vous explorez notre sélection de poulie trapézoïdale, vous avez forcément croisé la question : une gorge ou deux ? Ce n'est pas qu'une question de place disponible. Le nombre de gorges conditionne directement la puissance transmissible, les efforts sur l'arbre, et la fiabilité globale de votre installation. Concrètement, chaque gorge accueille une courroie. La puissance totale transmissible est la somme des puissances individuelles de chaque courroie, corrigée par un coefficient Cz compris entre 0,95 et 0,98 selon le nombre de brins. Ce coefficient traduit le fait que la répartition de charge entre courroies n'est jamais parfaitement homogène : une courroie prend légèrement plus que l'autre. Pour une transmission multi-courroie, cela signifie que deux courroies ne donnent pas exactement le double d'une seule. Voilà un point souvent négligé sur la poulie 1 gorge vs 2 gorges : la différence entre ces deux configurations ne se résume pas à la puissance. Une poulie 2 gorges double la charge radiale appliquée à l'arbre et aux roulements. C'est mécanique, inévitable. Autre contrainte à ne pas sous-estimer : en montage 2 gorges, les deux courroies doivent impérativement être appariées, c'est-à-dire issues du même lot de fabrication. Une légère différence de longueur entre deux courroies suffit à créer un déséquilibre de tension, une usure accélérée, voire un glissement asymétrique. Ce n'est pas une précaution théorique, c'est une exigence de base pour garantir la durée de vie du montage. Tableau comparatif des puissances transmissibles en profil SPZ Pour vous aider à dimensionner votre choix, voici des valeurs indicatives de puissances transmissibles par gorge et pour 2 gorges, en profil SPZ, sur les diamètres courants de la gamme. Ces données sont cohérentes avec les normes ISO 22 et correspondent à un rapport de transmission de 1, pour une durée de service de 10 h/jour. Diamètre (mm) Vitesse (tr/min) 1 gorge (kW) 2 gorges (kW, Cz = 0,95) Ø63 750 0,50 0,95 Ø63 1000 0,65 1,24 Ø63 1450 0,95 1,81 Ø63 1800 1,15 2,19 Ø63 3000 1,65 3,14 Ø67 750 0,55 1,05 Ø67 1000 0,72 1,37 Ø67 1450 1,05 2,00 Ø67 1800 1,28 2,43 Ø67 3000 1,85 3,52 Note : valeurs indicatives pour rapport de transmission i = 1 et 10 h/jour. Un coefficient de service doit être appliqué selon l'application (démarrages fréquents, chocs, etc.). Valeurs exactes à vérifier dans les catalogues fabricants (normes ISO 22). Les références de poulie trapézoïdale SPZ / Z disponibles en version 2 gorges en fonte sont typiquement utilisées dans ces plages de puissance. Retrouvez l'ensemble des dimensions et profils dans notre gamme de poulies trapézoïdales. Quand passer à 2 gorges : les trois situations qui imposent le choix Pas besoin de 2 gorges dans tous les cas. Mais dans certaines configurations, c'est non négociable. Voici les trois situations les plus courantes rencontrées en maintenance industrielle. Puissance insuffisante en 1 gorge. C'est le cas le plus simple. Vous avez besoin de transmettre 2,5 kW sur un arbre avec une poulie SPZ Ø63 à 1450 tr/min : une gorge seule plafonne à 0,95 kW, deux gorges vous amènent à 1,81 kW. Avec un profil de diamètre plus grand ou un profil SPA, on peut parfois s'en sortir autrement, mais si la configuration impose le SPZ Ø63, la transmission multi-courroie devient obligatoire. Démarrages fréquents et chocs importants. Compresseurs à pistons, concasseurs, presses : ces machines génèrent des pics de couple qui dépassent largement la puissance nominale. Même si la puissance moyenne reste dans les limites d'une gorge, les pics répétés dégradent rapidement la courroie. Passer à 2 gorges répartit ces chocs et multiplie par deux la surface de contact. Redondance et sécurité opérationnelle. En montage 2 gorges, si une courroie cède, la machine continue de fonctionner sur la courroie restante, à puissance réduite. Cela permet une maintenance planifiée plutôt qu'un arrêt d'urgence. Pour les lignes de production critiques, cet argument seul justifie le surcoût par rapport à une poulie trapézoïdale SPZ / Z de qualité en 1 gorge. L'impact sur l'arbre et les roulements : un point souvent sous-estimé Franchement, c'est le point que la plupart des dossiers de maintenance oublient. On calcule la puissance, on vérifie le profil de courroie, et on commande la poulie multi-gorge industrielle sans revoir le dimensionnement des roulements. Erreur classique. En montage 2 gorges, la charge radiale appliquée à l'arbre double. Une courroie trapézoïdale SPZ en service génère une force radiale de l'ordre de 100 à 300 N selon le diamètre et la puissance transmise (valeurs indicatives). Avec deux courroies, cette force se cumule directement. La formule simplifiée est la suivante : Fr = 2 × T1 × sin(β/2), où T1 est la tension du brin tendu et β l'angle d'enroulement. En pratique, l'angle d'enroulement d'une transmission bien dimensionnée dépasse 150°, ce qui rapproche sin(β/2) de 1 et rend la charge radiale totale très proche de 2 × T1. Conséquence directe : la durée de vie des roulements peut être divisée par deux si ceux-ci ne sont pas dimensionnés pour absorber cette charge supplémentaire. Avant tout passage à 2 gorges, vérifiez la charge radiale dynamique admissible de vos paliers dans les spécifications fabricants. C'est une étape non négociable pour toute application de poulie 2 gorges en transmission industrielle. La bonne nouvelle : les poulies équipées d'un moyeu amovible de type Taper-Lock (présent sur les références poulie trapézoïdale SPA / A de la gamme) facilitent grandement le montage et le démontage, ce qui réduit les risques de détérioration de l'arbre lors des interventions de maintenance. SPA ou SPZ : quel profil choisir selon la puissance et la configuration La différence entre SPZ et SPA tient principalement à la section de courroie. Le profil SPZ est conçu pour les petites et moyennes puissances, avec une section étroite adaptée aux petits diamètres. Le profil SPA dispose d'un flanc plus large, ce qui lui permet de transmettre des puissances légèrement supérieures sur la même plage de diamètres. Voilà la logique de sélection : si une poulie trapézoïdale SPA / A en 1 gorge couvre votre besoin de puissance, inutile de passer à 2 gorges SPZ. La différence entre 1 gorge et 2 gorges sur un profil inférieur peut être compensée par un profil supérieur en 1 gorge : moins de contrainte sur les roulements, montage plus simple, coût de maintenance réduit. Exemple concret : besoin de 1,8 kW à 1450 tr/min. Un SPZ Ø63 en 2 gorges couvre exactement ce besoin (1,81 kW). Mais un SPA de diamètre équivalent en 1 gorge peut atteindre 2,0 à 2,2 kW par gorge selon la référence, sans la contrainte d'appariement des courroies. Les deux profils sont disponibles en versions 1 gorge et 2 gorges avec moyeux amovibles 1008 et 1108 pour s'adapter à différents diamètres d'arbre. Questions fréquentes Quels sont les 3 types de poulies en usage industriel ? En transmission industrielle, on distingue les poulies lisses (utilisées pour le guidage ou le renvoi de courroies plates), les poulies à gorges trapézoïdales (les plus courantes, pour les courroies SPZ, SPA, SPB, SPC), et les poulies poly-V (pour les courroies à nervures multiples, sur des applications compactes à haute vitesse). Chaque type correspond à une famille de courroies normalisées. Quelle est la différence concrète entre une poulie 1 gorge et une poulie 2 gorges ? Une poulie 2 gorges accueille deux courroies en parallèle, ce qui augmente la puissance transmissible (multipliée par environ 1,9 avec le coefficient Cz). Elle double également la charge radiale sur l'arbre et les roulements. Les deux courroies doivent être appariées (même lot) pour une répartition homogène des efforts. La poulie 2 gorges en transmission offre aussi une sécurité par redondance en cas de rupture d'une courroie. Comment choisir le nombre de gorges pour ma transmission ? Trois critères guident le choix : la puissance à transmettre (comparez avec la capacité par gorge du profil retenu), le type d'application (chocs et démarrages fréquents imposent souvent la transmission multi-courroie), et la capacité radiale de vos roulements. Si un profil supérieur en 1 gorge couvre le besoin, c'est souvent la solution la plus simple et la plus économique à long terme.

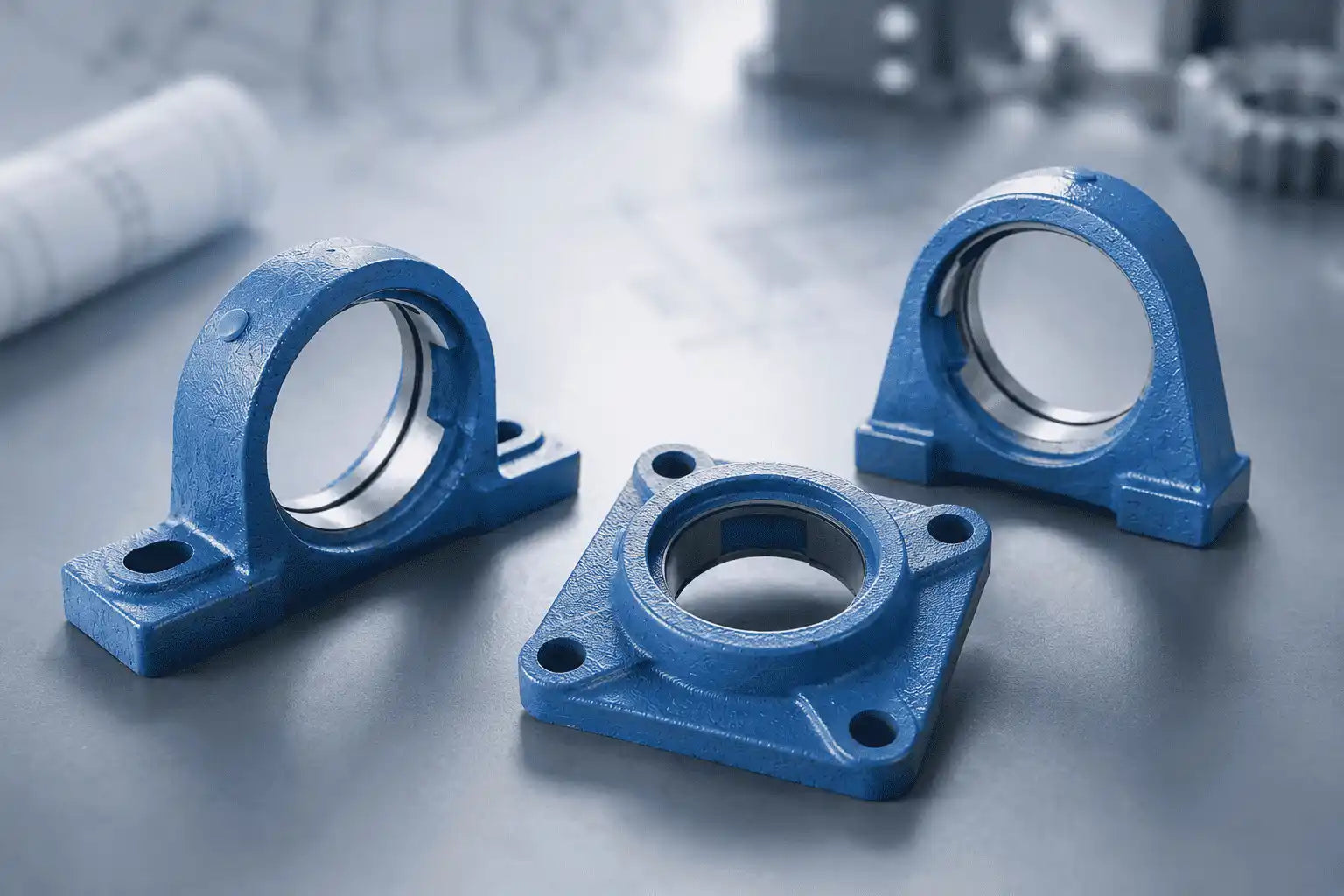

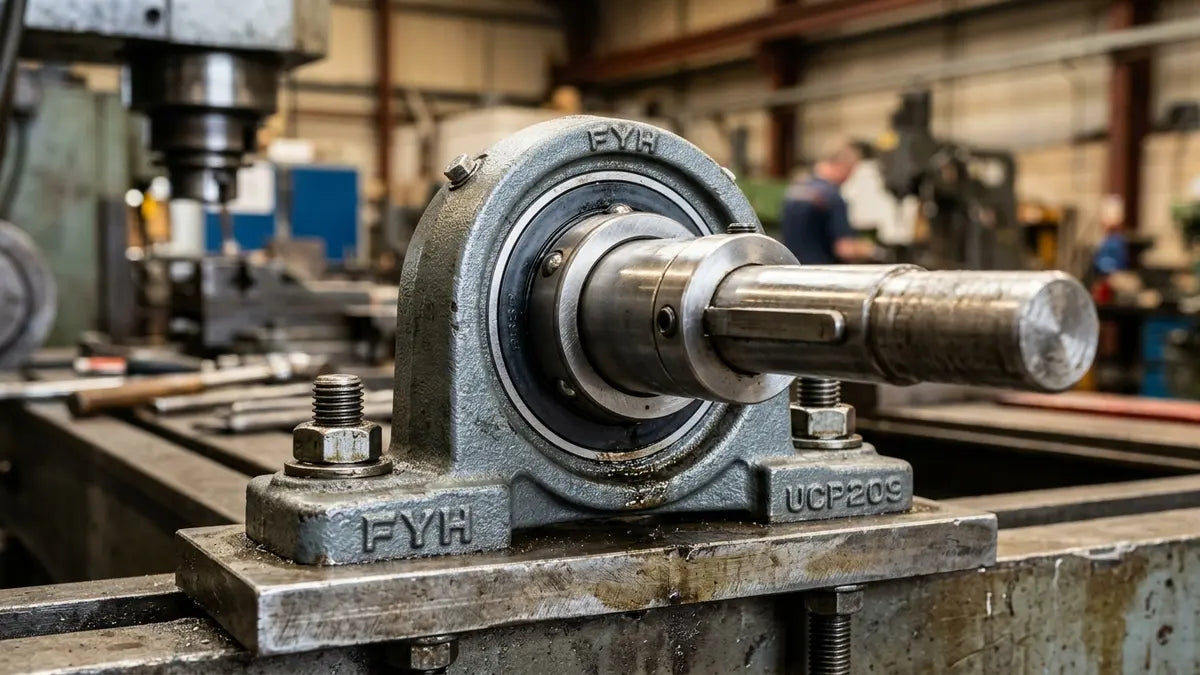

Qu'est-ce qu'un palier à semelle et comment fonctionne-t-il ? Un palier à semelle est un support de roulement conçu pour maintenir un arbre tournant en position tout en absorbant les inévitables défauts d'alignement présents sur les machines industrielles. Si vous cherchez notre sélection de palier à semelle, vous trouverez des modèles adaptés à une large gamme d'applications. Concrètement, le "roulement palier à semelle" désigne l'ensemble complet formé de trois éléments : un corps en fonte grise ou en tôle emboutie, un roulement à rotule sur billes (insert de type UC ou UK), et une semelle boulonnée fixée directement sur le bâti. C'est cette combinaison qui lui donne sa robustesse et sa facilité de montage. Ce qui le distingue vraiment, c'est sa capacité d'auto-alignement. Le palier à semelle auto-aligneur tolère des désalignements angulaires allant jusqu'à 2 à 3 degrés, ce qui le rend indispensable quand l'alignement parfait est tout simplement impossible à garantir en conditions réelles. Il appartient d'ailleurs à la grande famille des paliers auto-aligneurs, une gamme plus large qui inclut d'autres géométries de corps. Les différents types de paliers à semelle et leurs matières : tableau comparatif Deux grandes familles de corps dominent le marché. Voici comment elles se distinguent concrètement : Type de corps Avantages Applications typiques Fonte grise (GG20) Rigidité élevée, bonne résistance aux chocs, capacité de charge supérieure Industrie lourde, convoyeurs, machines agricoles Tôle emboutie (acier) Légèreté, coût réduit, encombrement faible Ventilation, petites machines, applications légères Inox / traitement anti-corrosion Résistance chimique, facilité de nettoyage Agroalimentaire, industrie chimique, milieux humides Autre distinction importante : la série UK (comme le palier à semelle SNR de type UKP) utilise une bague d'adaptation conique. Résultat : montage et démontage simplifiés, sans outil spécifique. La série UC, elle, s'appuie sur une bague cylindrique avec vis de pression. Les deux approches sont valides, mais la série UK gagne du terrain en maintenance industrielle. Sur le marché, les références palier à semelle SKF et palier à semelle INA sont également très répandues. Les tolérances et dimensions restent largement interchangeables entre marques pour les séries standard. Les critères techniques décisifs pour bien dimensionner votre palier Savoir comment choisir un palier, c'est avant tout savoir quelles questions poser. Voici les quatre critères que vous ne pouvez pas ignorer. Diamètre d'alésage : c'est votre point de départ absolu. Les paliers à semelle couvrent généralement des diamètres de 20 mm à 90 mm. Le diamètre doit correspondre exactement à celui de votre arbre, sans tolérance approximative. Les demandes terrain les plus fréquentes concernent le palier à semelle de diamètre 20 et le palier à semelle de diamètre 30, deux tailles incontournables pour les machines légères et moyennes. Charge radiale et axiale : un sous-dimensionnement en charge est la première cause de défaillance prématurée, et c'est souvent ce qu'on voit en maintenance. Les séries UKP SNR supportent des charges dynamiques allant de 11 kN à 35 kN selon le diamètre. Ne négligez pas la composante axiale si votre arbre subit des poussées longitudinales. Facteur DN (vitesse) : ce facteur correspond au produit du diamètre d'alésage (en mm) par la vitesse de rotation (en tr/min). Pour les paliers à semelle standard, la limite se situe généralement entre 150 000 et 200 000. Au-delà, le roulement intégré chauffe et sa durée de vie chute drastiquement. Conditions environnementales : plage de température standard de -20°C à +120°C, joints à lèvres renforcés en présence de poussière ou d'humidité, corps inox pour les environnements corrosifs. La grande majorité des paliers SNR sont livrés pré-graissés, mais ils sont équipés d'un graisseur pour regraissage en service. À ne surtout pas oublier en maintenance préventive. Sélectionner le bon modèle SNR selon le diamètre d'alésage Pour vous aider à choisir rapidement, voici les principales références de la gamme SNR disponibles : Diamètre d'alésage Référence SNR Charge dynamique de base (C) Lien produit 30 mm UCP206 ~15 kN Palier à semelle UCP206 - Ø30mm - SNR 40 mm UCPE208 ~17 kN Palier à semelle UCPE208 - Ø40mm - SNR 45 mm UKP209H ~16 kN UKP209H 55 mm UKP211H ~21 kN UKP211H 65 mm UKP213H ~30 kN UKP213H Ces valeurs de charge sont indicatives et doivent être vérifiées dans le catalogue SNR officiel avant toute commande. Pour les diamètres non listés ici (20 mm, 30 mm et au-delà de 65 mm), vous pouvez voir tous nos paliers à semelle SNR dans la collection complète. Remplacer uniquement le roulement ou le corps : ce qu'il faut savoir Voici une information que beaucoup de techniciens ignorent : il n'est pas obligatoire de remplacer le palier à semelle dans son intégralité. Corps et roulement sont deux éléments distincts, commandables séparément. Deux cas de figure se présentent régulièrement sur le terrain. Premier cas : seul le roulement est usé, le corps est intact. Vous commandez uniquement l'insert UC ou UK correspondant à la référence de votre palier. Second cas : le corps est fissuré ou corrodé, mais le roulement est encore en bon état. Vous commandez uniquement le corps de remplacement. Cette modularité représente un avantage économique réel : le roulement auto-aligneur représente environ 60 à 70 % du coût d'un palier complet. Autant ne payer que ce qui est vraiment défaillant. Les séries SNR UKP utilisent des inserts à bague conique, ce qui simplifie encore le remplacement à froid avec une simple clé plate. En cas de doute sur la référence à commander, cherchez le marquage gravé directement sur le corps ou sur la bague du roulement. C'est votre meilleur point de départ avant de contacter votre distributeur. Questions fréquentes sur les paliers à semelle Comment fonctionne un palier à semelle ? Un palier à semelle intègre un roulement à rotule sur billes qui compense les défauts d'alignement angulaire jusqu'à 2-3 degrés. Le corps est boulonné sur le bâti via la semelle plate, et une bague de serrage (ou bague conique sur les séries UK) fixe l'ensemble sur l'arbre. Simple, robuste, efficace. Quelle est la différence entre un palier lisse et un palier à semelle ? Un palier lisse, ou coussinet, fonctionne par glissement direct sans éléments roulants. Il convient aux faibles vitesses et charges légères. Le palier à semelle intègre un roulement à billes, donc un contact roulant : rendement supérieur, échauffement réduit, maintenance allégée et durée de vie plus longue sous charge dynamique. Quels sont les différents types de paliers ? On distingue principalement le palier à semelle (fixation par bride plate), le palier applique (bride latérale), le palier pendulaire (fixation par le dessus), le palier de guidage et le palier lisse. Pour les arbres horizontaux en industrie générale, le palier à semelle reste le choix le plus courant grâce à sa polyvalence. Comment calculer le palier à semelle adapté à son application ? Partez du diamètre d'arbre, calculez la charge radiale équivalente, puis vérifiez le facteur DN (diamètre x RPM). Comparez ensuite à la charge dynamique de base C du roulement sélectionné. Un ratio C/P supérieur à 3 est généralement recommandé pour viser une durée de vie de 20 000 heures minimum.

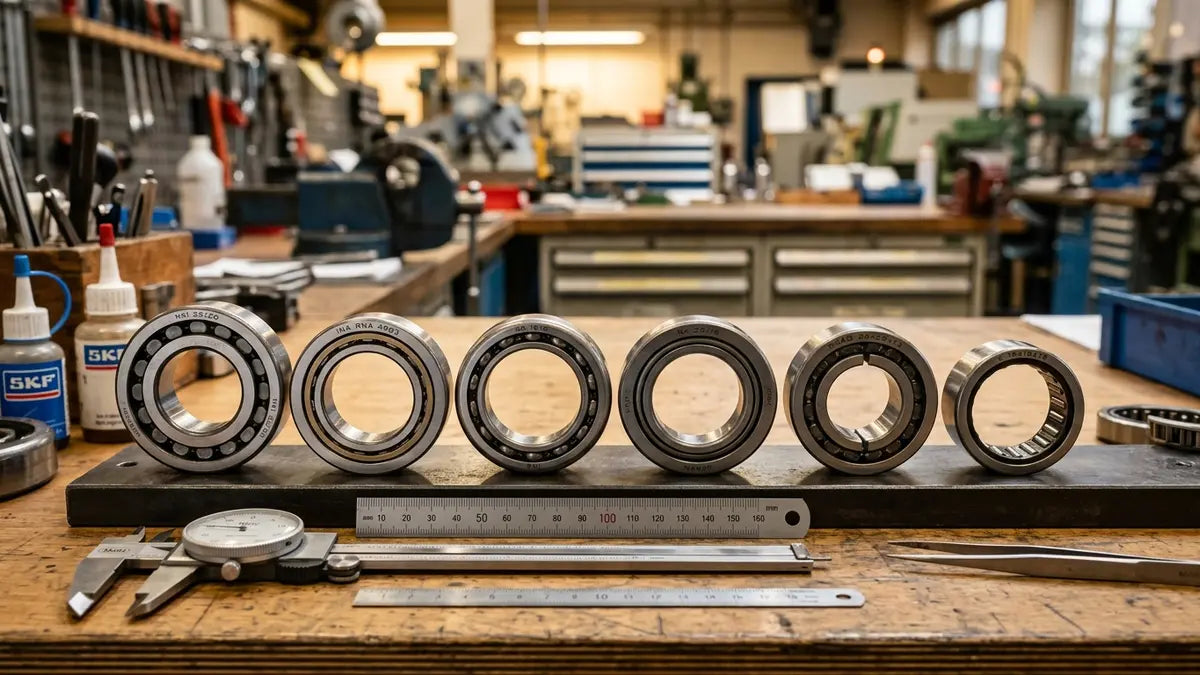

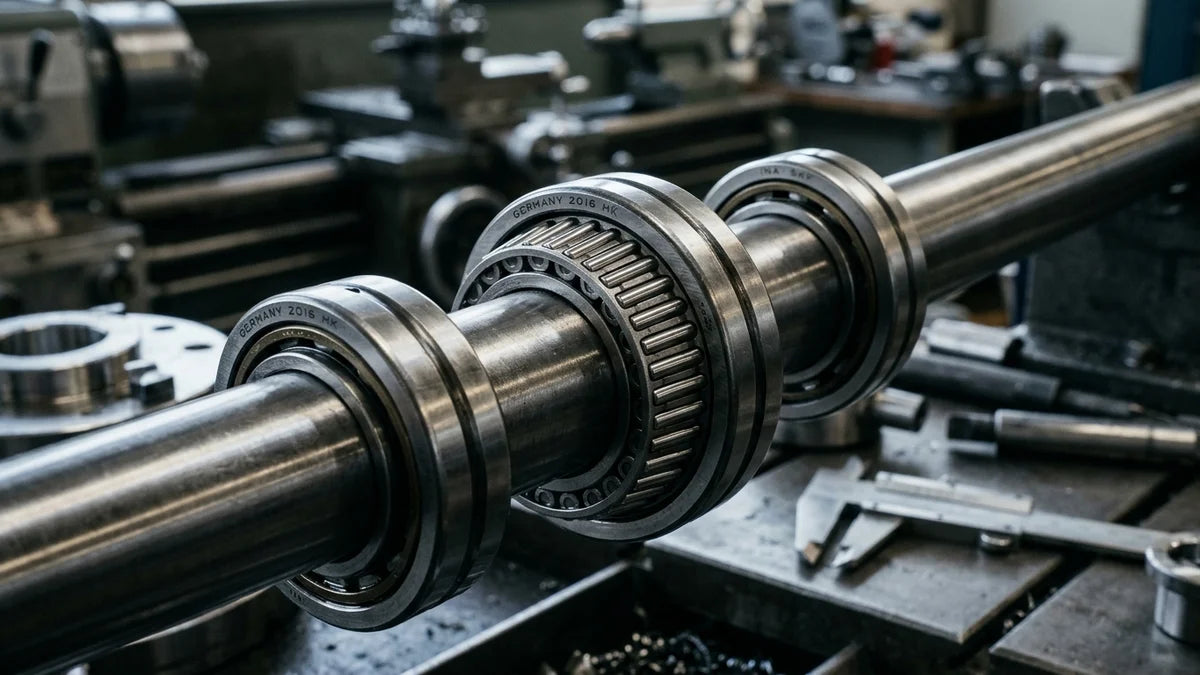

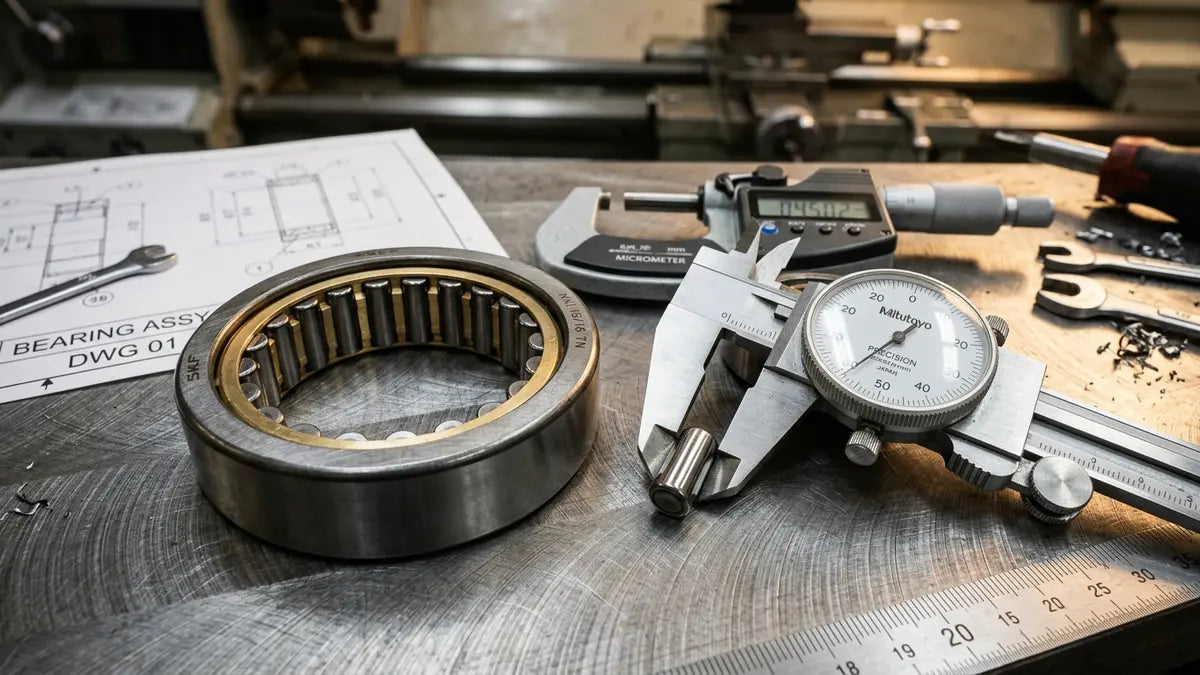

Ce que le roulement à aiguilles fait mieux que les autres Un roulement à aiguilles utilise des rouleaux cylindriques de très faible diamètre dont le rapport longueur/diamètre atteint entre 3 et 10. Résultat : une capacité de charge radiale élevée pour un encombrement radial minimal, deux critères rarement réunis dans le même composant. C'est précisément ce compromis qui en fait le choix naturel dans les mécanismes compacts : boîtes de vitesses, axes de pistons, galets de convoyeurs, bras de robots. Partout où la place manque mais où la charge est là. Choisir le bon roulement à aiguilles, ce n'est pas feuilleter un catalogue au hasard. C'est répondre à 5 questions dans le bon ordre. Voici lesquelles. Question 1 : quelle est la dureté de surface de mon arbre ? C'est le critère le plus souvent négligé sur le terrain. Et pourtant, il conditionne tout. Contrairement à un roulement à billes, un roulement à aiguilles sans bague intérieure utilise directement la portée d'arbre comme chemin de roulement. La norme impose alors une dureté minimale de 58 à 64 HRC sur une profondeur de 0,4 à 1 mm selon le diamètre. Si votre arbre est en acier courant non traité (20 à 30 HRC), les aiguilles marquent la portée en quelques heures. L'application est détruite avant même d'avoir commencé. Attention, on va casser un mythe ici : une belle finition Ra ne compense pas l'absence de dureté. Un arbre rectifié mais non traité thermiquement ne convient pas. Aucune exception. Si la dureté de votre arbre est inconnue ou insuffisante, orientez-vous vers un roulement à aiguilles avec bague intérieure (type NK...R), qui embarque sa propre piste de roulement. Le NK20/16RCT est un exemple classique de roulement sans bague intérieure, arbre traité obligatoire. Si vous voulez la version avec bague intégrée, regardez le NK30/20R. La bague protège l'arbre et simplifie la maintenance. Question 2 : quelle charge radiale et quelle vitesse ? Ces deux critères vont toujours ensemble. Voici pourquoi. Le roulement à aiguilles excelle en charge radiale pure grâce au contact linéaire des aiguilles avec les pistes. Pour un même encombrement, il offre une capacité de charge dynamique 20 à 40 % supérieure à un roulement à rouleaux cylindriques classique. En revanche, il ne supporte pratiquement aucune charge axiale. Si votre application combine les deux, pensez directement à un roulement combiné avec une butée à aiguilles. Pour la vitesse de rotation, le choix de la cage est déterminant : Sans cage (complément d'aiguilles) : maximum de corps roulants, capacité de charge maximale, mais vitesse limitée par les frottements entre aiguilles. Cage polyamide : adaptée jusqu'à quelques milliers de tr/min sous charges modérées. Cage acier : préférable sous fortes charges et températures élevées. Règle simple à retenir : charge élevée et vitesse faible, optez pour le complément d'aiguilles sans cage. Vitesse modérée et charge standard, la cage polyamide suffit. Consultez le catalogue roulement à aiguilles NTN pour les valeurs exactes selon la référence. Question 3 : quel espace radial et axial est disponible dans le montage ? Sur le terrain, c'est souvent la contrainte d'encombrement qui décide à votre place. Autant l'anticiper. Si l'espace radial est très limité, la cage à aiguilles sans bague extérieure ni bague intérieure est la solution la plus compacte. L'alésage du carter fait office de chemin de roulement externe : vous gagnez chaque millimètre disponible. Si l'espace est moins contraint, un roulement complet avec bagues simplifie le montage et réduit les exigences sur l'arbre et le logement. Cas particulier : le galet de came. Quand la bague extérieure doit rouler directement sur une surface (came, rail profilé), il faut une bague épaisse et durcie. Les galets NTN sont conçus pour ça. Le galet de came NATR17XLL/3AS (Ø17 mm) couvre les applications compactes, et le galet de came NUKR52/3AS (Ø30 mm de tige) répond aux charges plus importantes. Erreur terrain classique : chercher à tout prix un roulement complet pour remplacer une cage à aiguilles d'origine, ce qui oblige à reusiner le carter. Respectez la configuration d'origine, vous vous éviterez des heures d'usinage inutile. Question 4 : quelle fréquence de maintenance est acceptable ? Cette question oriente directement le choix de la lubrification et de l'étanchéité. Ne la sous-estimez pas. Roulement ouvert avec regraissage périodique : adapté quand la maintenance préventive est planifiée et l'accès facile. Choisissez une graisse base lithium ou polyurée en conditions standard, haute température si la bague dépasse 80°C. À 1 500 tr/min sous charge modérée, comptez un regraissage tous les 3 à 6 mois en environnement propre. Roulement blindé ou avec joints : indispensable quand l'accès est difficile ou quand l'environnement est hostile (copeaux, eau, poussières). Le galet de came NUTR206/3AS en est un bon exemple : protection intégrée, longue durée de vie sans intervention. Sachez-le : l'absence de lubrification adaptée est la première cause de défaillance prématurée, avant même un mauvais dimensionnement. Et l'erreur terrain la plus fréquente ? Utiliser une graisse polyvalente trop fluide qui s'échappe des aiguilles sous effet centrifuge. Une graisse qui ne reste pas en place ne lubrifie pas. Questions fréquentes sur le roulement à aiguilles Qu'est-ce qu'un roulement à aiguilles ? Un roulement à aiguilles est un roulement à rouleaux cylindriques de très faible diamètre, avec un rapport longueur/diamètre compris entre 3 et 10. Cette géométrie lui confère une capacité de charge radiale élevée pour un encombrement radial minimal. En pratique, on le retrouve partout où la place est comptée mais la charge importante : boîtes de vitesses, axes de bielles, vérins hydrauliques, galets de convoyeurs. Roulement à aiguilles ou roulement cylindrique : lequel choisir ? Le roulement à aiguilles s'impose quand l'espace radial est limité et la charge radiale élevée : à encombrement égal, il offre 20 à 40 % de capacité de charge en plus. Le roulement cylindrique reprend l'avantage quand la vitesse de rotation est très élevée ou quand de légères charges axiales sont présentes. En résumé : espace contraint et charge forte, choisissez les aiguilles. Vitesse élevée ou charge axiale, optez pour le cylindrique. Quelles sont les utilisations typiques des roulements à aiguilles ? Les applications sont nombreuses : boîtes de vitesses automobiles et industrielles, axes de bielles de moteurs, vérins hydrauliques et pneumatiques, galets de convoyeurs, articulations de bras de robots. Dans tous ces cas, la compacité radiale et la capacité de charge sont les deux critères décisifs. Pour explorer les sous-familles disponibles, consultez nos produits de roulement aiguilles. Comment monter un roulement à aiguilles sans bague intérieure ? Trois étapes clés pour réussir ce montage. D'abord, vérifiez la dureté et la rugosité de la portée d'arbre : 58 à 64 HRC minimum, rugosité Ra max 0,4 microns. Ensuite, utilisez une douille de montage lisse du même diamètre que l'arbre pour guider les aiguilles sans les marquer pendant l'enfournage. Enfin, graissez les aiguilles avant montage pour maintenir la cage en position. Ces trois points concentrent 90 % des erreurs de montage observées sur le terrain.

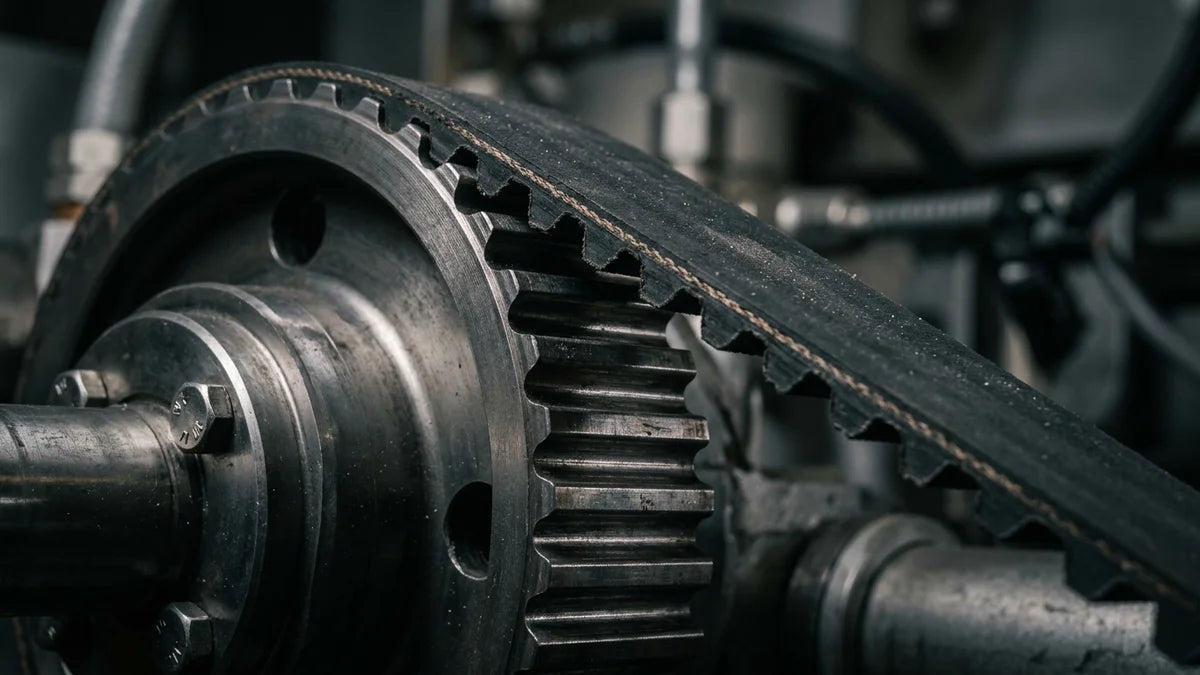

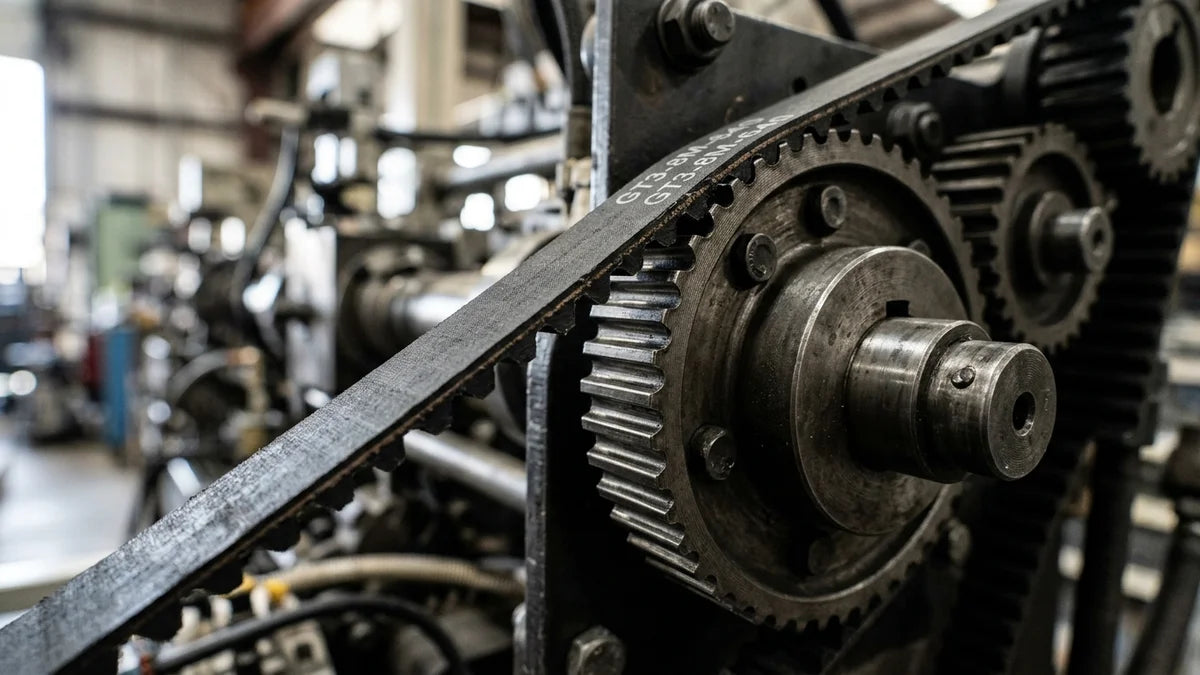

Ce qu'est vraiment une courroie synchrone fermée Laissez-moi vous donner une définition claire, sans détour. Une courroie synchrone fermée est une boucle continue, sans jonction ni découpe, dotée d'une denture intérieure qui s'engrène mécaniquement dans des poulies crantées. Vous pouvez retrouver notre sélection de courroie synchrone fermée pour visualiser concrètement ce à quoi ressemble ce composant. Le mot "fermée" est important. Contrairement aux courroies ouvertes vendues au mètre et découpées sur chantier, celle-ci est livrée à longueur fixe. On appelle cette longueur la longueur primitive, exprimée en millimètres. C'est une donnée catalogue incontournable lors de la commande. Impossible de faire l'impasse dessus. Concernant la terminologie : la définition d'une courroie synchrone recouvre exactement la même réalité que celle d'une courroie dentée. "Synchrone" insiste sur la fonction, "dentée" sur la morphologie. Deux appellations, un seul produit. Dans notre gamme de courroies synchrones caoutchouc, vous retrouverez les deux appellations selon les fabricants. C'est précisément le principe de fonctionnement qui explique pourquoi ce type de courroie s'impose dans les applications à synchronisation stricte. Transmission positive : le principe qui change tout Voici le truc qui différencie fondamentalement la courroie synchrone de ses concurrentes. Une courroie trapézoïdale transmet le mouvement par adhérence : elle "colle" aux flancs de la poulie grâce à la friction. Sous charge variable, un glissement résiduel est inévitable. Vous perdez en précision, sans même vous en apercevoir. La courroie synchrone, elle, fonctionne par obstacle mécanique. Les dents s'imbriquent dans les gorges de la poulie. Résultat : zéro glissement. Le rapport de transmission reste constant quelle que soit la charge, la vitesse ou la température ambiante. C'est exactement ce qu'on appelle une transmission positive. La distinction entre courroie synchrone et asynchrone mérite d'être posée clairement : les courroies trapézoïdales, plates ou poly-V sont dites asynchrones car elles tolèrent ce glissement par nature. Les courroies synchrones, elles, n'en tolèrent aucun. Les chiffres parlent d'eux-mêmes. Le rendement d'une courroie synchrone atteint 98 à 99 %, contre 92 à 97 % pour une trapézoïdale. Et pour vous, technicien, les bénéfices sont directs : pas de tension initiale élevée à régler, faible charge sur les roulements, et une maintenance vraiment réduite. Difficile de faire mieux. Anatomie d'une courroie synchrone : ce qui se cache sous la denture Une courroie crantée synchrone n'est pas un simple élastomère découpé. C'est un assemblage précis de trois composants, chacun jouant un rôle bien défini. Le corps élastomère : en néoprène ou en polyuréthane selon l'application. Le néoprène convient parfaitement aux environnements avec huile ou chaleur modérée. Le polyuréthane, lui, offre une meilleure résistance chimique et à l'abrasion. Si vous travaillez dans un atelier poussiéreux ou avec des solvants, le polyuréthane est votre allié. Les câbles de traction : noyés dans le corps, ils reprennent les efforts de traction et garantissent la stabilité dimensionnelle. Fibre de verre en standard, kevlar pour les applications à forte dynamique (mouvements brusques, accélérations importantes). La denture : c'est le coeur du système. Son profil géométrique (flancs, pas, hauteur de dent) conditionne directement la qualité de l'engrènement avec la poulie. Une dernière chose souvent négligée : le dos de la courroie peut recevoir un tissu de nylon. Ce revêtement réduit le bruit et améliore le glissement en cas de contact avec un tendeur. Un détail qui compte sur les machines à cycle rapide. Profils de pas : choisir le bon standard pour son application C'est souvent là que les techniciens perdent du temps. Chaque profil de pas correspond à une plage d'utilisation précise. Voici un tableau synthétique pour vous aider à choisir rapidement. Profil Pas (mm) Plage de vitesse Applications typiques MXL 2,032 Faibles charges Instrumentation, médical XL 5,08 Charges légères Imprimantes, traceurs L 9,525 Charges moyennes Machines-outils légères H 12,7 Charges lourdes Industrie générale T2,5 / T5 / T10 / T20 2,5 à 20 Variable Robotique, automation, convoyage AT5 / AT10 / AT20 5 à 20 Précision élevée Convoyage précis, positionnement 3M / 5M / 8M / 14M (HTD) 3 à 14 Haute capacité Servo-moteurs, robotique Le profil HTD (dent arrondie) est particulièrement adapté aux servo-moteurs et aux fortes charges dynamiques. Gates, fabricant de référence mondial, utilise ces mêmes profils normalisés. Pour les entraxes courts en 3M, la courroie dentée 3M / 111 Optibelt Omega est un choix solide. Pour des longueurs primitives plus importantes dans ce même profil, orientez-vous vers la courroie dentée 3M / 120. Dimensionner sa courroie synchrone fermée : méthode et exemple chiffré Le calcul d'une courroie synchrone fait peur à beaucoup. En réalité, la méthode se déroule en 4 étapes logiques. Étape 1 : calculer la puissance de service. Multipliez la puissance nominale par le facteur de service Ks (entre 1,0 et 1,7 selon le type de machine). Une machine à chocs applique un Ks de 1,5 minimum. Étape 2 : choisir le profil. Croisez la puissance de service avec la vitesse de rotation. Le tableau de la section précédente vous oriente directement. Étape 3 : calculer la longueur primitive. La formule est la suivante : L = 2C + π(D1+D2)/2 + (D2-D1)²/4C Exemple concret : entraxe C = 200 mm, D1 = 30 mm, D2 = 60 mm. L = 2(200) + π(30+60)/2 + (60-30)²/(4×200) = 400 + 141,4 + 1,125 = 542,5 mm. On sélectionne la référence catalogue la plus proche, par exemple la courroie dentée 3M / 117 Optibelt Omega (longueur primitive 117 × 3 = 351 mm), en ajustant l'entraxe en conséquence. Étape 4 : vérifier le nombre de dents en prise. Le minimum recommandé est 6 dents. En dessous, le risque de saut de dent augmente fortement. Pour la tension de pose, référez-vous aux abaques fabricant : elle est nettement plus faible que pour les courroies à friction, ce qui protège vos roulements. Questions fréquentes sur la courroie synchrone Qu'est-ce qu'une courroie synchrone ? Une courroie synchrone est une boucle fermée dotée d'une denture intérieure qui s'engrène mécaniquement dans des poulies crantées. Elle fonctionne par transmission positive : zéro glissement, rapport de transmission constant quelle que soit la charge. C'est la solution de référence quand la synchronisation entre deux arbres est critique. Quelle est la durée de vie d'une courroie synchrone ? En conditions normales d'utilisation, attendez-vous à 10 000 à 30 000 heures de fonctionnement. En environnement abrasif, thermique sévère ou chimique agressif, cette durée peut être réduite de moitié. Le facteur numéro un de longévité reste le respect de la tension de pose et l'alignement parfait des poulies. Quels sont les deux grands types de courroies de transmission ? On distingue les courroies à friction (trapézoïdale, plate, poly-V), qui transmettent le mouvement par adhérence, et les courroies synchrones (ou dentées), qui transmettent par obstacle mécanique. À cette distinction s'ajoute le format : ouverte (vendue au mètre) ou fermée (longueur fixe, prête à l'emploi). Courroie synchrone ou courroie dentée : quelle différence ? Aucune différence : ce sont deux noms pour le même produit. "Synchrone" désigne la fonction (synchronisation sans glissement), "dentée" décrit la morphologie (denture intérieure). Les fabricants utilisent les deux appellations selon les marchés. Par exemple, la courroie dentée 3M / 120 est bien une courroie synchrone au sens fonctionnel.

Pourquoi partir du cas terrain plutôt que du catalogue Vous avez une boîte de vitesses à réparer, un vérin qui chauffe ou un convoyeur qui vibre. Vous savez ce que fait la pièce. Mais son nom exact dans le catalogue ? C'est là que ça se complique. La plupart des techniciens abordent le problème à l'envers : ils cherchent dans un catalogue sans vraiment savoir quelle famille de composants correspond à leur besoin. Résultat : mauvais choix, usure prématurée, échauffement ou casse en charge. Cet article fonctionne autrement. On part de votre situation concrète pour remonter vers le bon composant. La famille des roulements à aiguilles couvre six grandes configurations, et chacune répond à un besoin mécanique précis. Confondre une cage à aiguilles avec une butée, ou ignorer si votre arbre est rectifié ou non, c'est prendre un risque réel. Laissez-moi vous guider en moins de cinq minutes. 6 situations réelles, 6 composants différents 1. Boîte de vitesses manuelle automobile L'arbre est rectifié, traité, dimensionnellement stable. Dans ce cas, une cage à aiguilles sans bague intérieure (roulement à aiguilles sans bague intérieure) est la solution idéale : l'arbre lui-même sert de chemin de roulement, ce qui élimine une pièce et réduit l'encombrement radial au strict minimum. Si vous montez une cage avec bague intérieure ici, vous gaspillez de l'espace et vous alourdissez l'ensemble pour rien. 2. Transmission agricole (prise de force) Le contexte change tout. En milieu agricole, les arbres proviennent de différents constructeurs, les diamètres varient, les états de surface sont parfois médiocres. Un roulement à aiguilles avec bague intérieure s'impose : la bague standardise l'interface et s'affranchit des imperfections de l'arbre. Sans bague, la durée de vie dépend directement de la qualité de surface de l'arbre, souvent insuffisante dans ce contexte. Le résultat sans bague : des aiguilles qui creusent l'arbre en quelques centaines d'heures. 3. Vérin hydraulique rotatif Ici, la charge n'est plus radiale mais axiale, générée par la pression hydraulique. C'est le domaine de la butée à aiguilles. Elle absorbe les poussées axiales là où un roulement radial classique cède rapidement. Pour ce type d'application, des références NTN comme la cage de butée K81214T2 (Ø70 x 105 mm) sont particulièrement adaptées aux vérins de taille moyenne à grande. 4. Convoyeur industriel à grande vitesse Les convoyeurs vibrent, les bâtis se déforment légèrement, les logements s'usent. Le galet de came intègre l'axe et la surface de roulement dans un seul composant : montage rapide, pas de logement usiné complexe. Une cage à aiguilles nue dans ce contexte, c'est une galère garantie : le logement précis qu'elle exige est impossible à maintenir sous vibrations continues. 5. Pompe hydraulique axiale Les charges radiales et axiales coexistent simultanément. Un roulement combiné traite les deux en un seul composant. Séparer les fonctions avec deux composants distincts, c'est doubler les points de lubrification, compliquer le montage et augmenter les coûts. Sur une pompe hydraulique haute pression, cette complexité inutile se paie cash en heures de maintenance. 6. Différentiel automobile ou engin de chantier Les changements de direction génèrent des poussées axiales importantes sur de grands diamètres. Une butée à aiguilles grand diamètre gère ces efforts là où une butée à billes de même encombrement radial atteint ses limites de capacité de charge. La cage de butée premium K81211T2 (Ø55 x 90 mm) de NTN est un bon point de départ pour les différentiels de véhicules légers. Arbre de décision : 4 questions pour trouver votre composant Pas besoin d'un schéma complexe. Quatre questions suffisent. Question 1 : Votre charge est-elle axiale, radiale ou les deux ? - Axiale uniquement : vous avez besoin d'une butée à aiguilles. Stop, c'est réglé. - Axiale et radiale simultanément : optez pour un roulement combiné. - Radiale uniquement : passez à la question 2. Question 2 : Votre arbre est-il rectifié et traité thermiquement avec précision ? - Oui, surface contrôlée : une cage à aiguilles sans bague intérieure fait l'affaire. - Non, ou vous n'êtes pas certain : passez à la question 3. Question 3 : Devez-vous standardiser l'interface indépendamment de l'arbre ? - Oui (contexte multi-constructeurs, arbre variable) : choisissez un roulement à aiguilles avec bague intérieure. - Non : passez à la question 4. Question 4 : Votre application combine rotation et guidage sur chemin ou déplacement linéaire ? - Oui : un galet de came est votre solution. - Non : une cage à aiguilles standard convient. En cas de doute sur la désignation ou les dimensions, consultez la collection complète de butées à aiguilles pour les besoins axiaux, ou parcourez notre gamme de roulements à aiguilles pour les applications radiales. La cage de butée de qualité K81213T2 (Ø65 x 100 mm) de NTN couvre une large plage d'applications axiales intermédiaires. Questions fréquentes Qu'est-ce qu'un roulement à aiguilles ? Un roulement à aiguilles est un roulement dont les éléments roulants sont des cylindres de très faible diamètre et de grande longueur (rapport longueur/diamètre élevé). Cette géométrie lui permet de supporter des charges radiales importantes dans un encombrement radial minimal. C'est son principal avantage face aux roulements à billes ou à rouleaux cylindriques classiques. Quel est le rôle d'une butée à aiguilles ? Une butée à aiguilles absorbe exclusivement les charges axiales : celles qui s'exercent dans le sens de l'axe de rotation. Elle ne supporte pas les charges radiales. On la choisit plutôt qu'une butée à billes quand l'espace axial est très limité et que les efforts à transmettre sont élevés, notamment dans les vérins hydrauliques rotatifs et les différentiels. Quels sont les avantages du roulement à aiguilles ? Trois points forts : encombrement radial minimal, capacité de charge radiale élevée pour un petit diamètre, et bonne tenue en vitesse. C'est pourquoi on le retrouve massivement en automobile (boîtes de vitesses, transmissions) et dans l'industrie (pompes, convoyeurs). Quand l'espace est contraint et la charge importante, c'est souvent le meilleur choix possible. Quels sont les inconvénients du roulement à billes face au roulement à aiguilles ? Le roulement à billes tolère mieux les désalignements légers et fonctionne correctement même si l'arbre n'est pas parfaitement rectifié. Mais à encombrement radial égal, sa capacité de charge radiale est inférieure. Le roulement à aiguilles est supérieur en charge et en compacité, à condition que l'arbre soit géométriquement précis. Sans cette précision, il s'use rapidement.

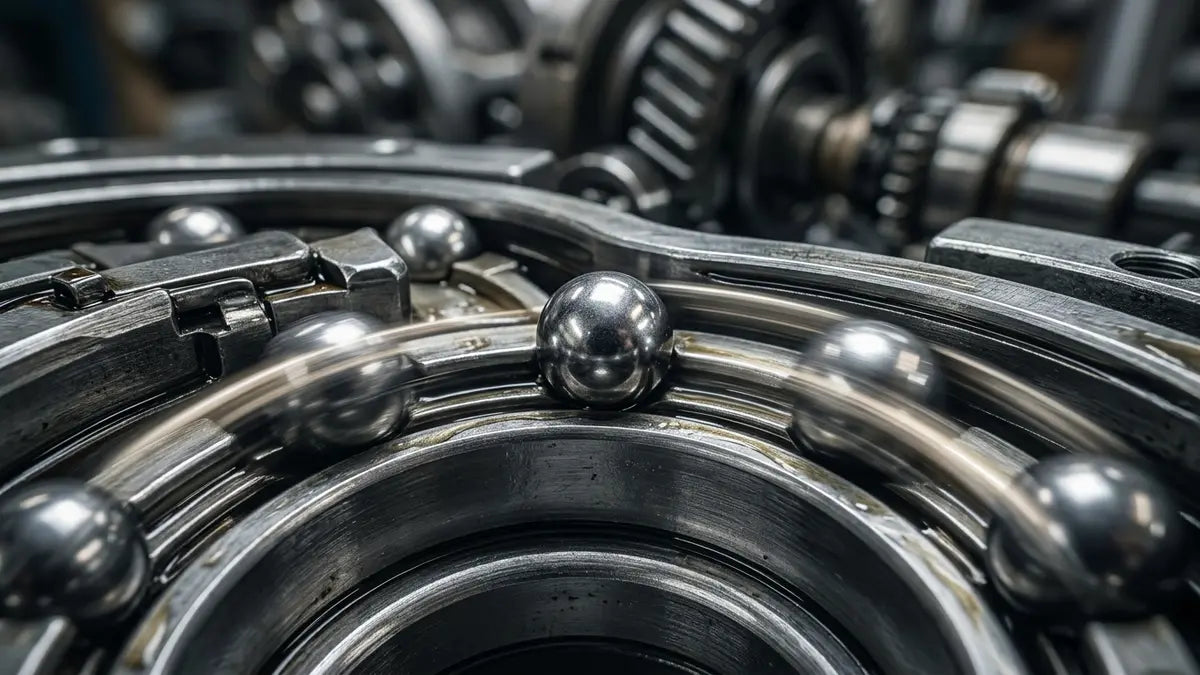

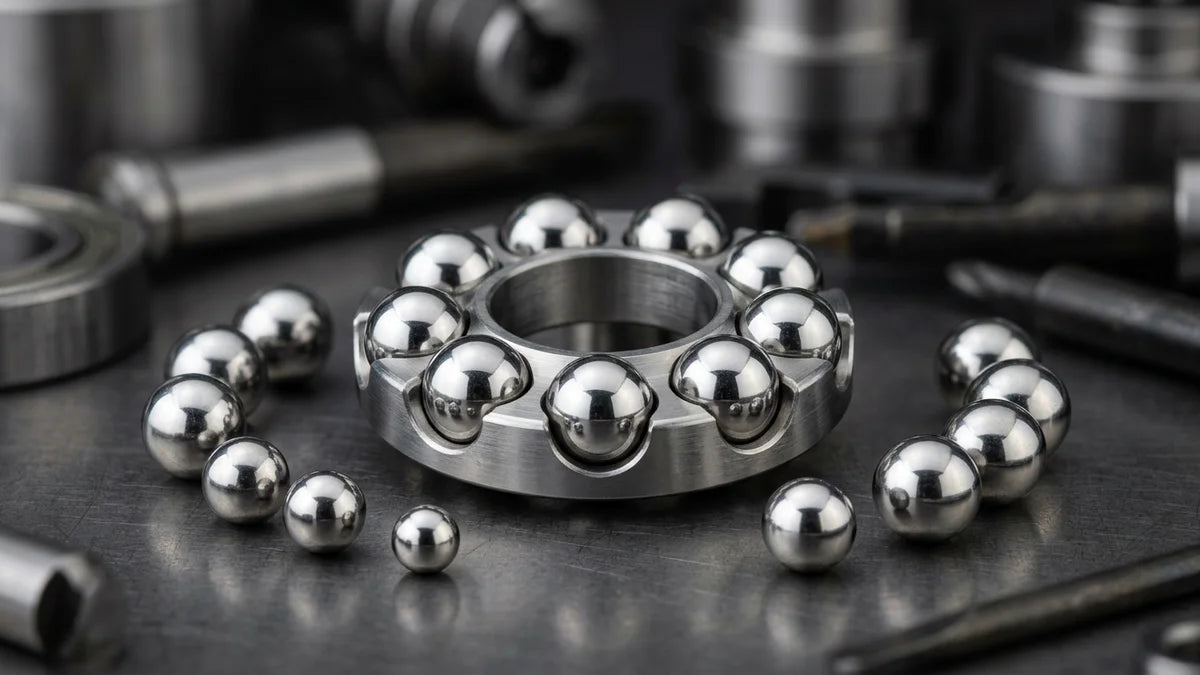

À quoi sert un roulement à billes et comment il fonctionne Laissez-moi vous expliquer ça simplement. Un roulement à billes est un organe mécanique conçu pour guider un arbre en rotation tout en réduisant le frottement au maximum. Il se compose de quatre éléments : une bague intérieure solidaire de l'arbre, une bague extérieure fixée dans le logement, des billes comme éléments roulants, et une cage qui maintient leur espacement régulier. La grande différence avec un roulement à rouleau ? Le contact. Les billes créent un contact ponctuel avec les pistes, ce qui autorise des vitesses de rotation très élevées. Les rouleaux, eux, offrent un contact linéaire : plus de surface, donc plus de capacité de charge radiale, mais une vitesse limite inférieure. En clair, les billes sont faites pour aller vite ; les rouleaux, pour porter lourd. Les applications sont partout : pompes industrielles, moteurs électriques, électroménager, roulement à billes vélo, boîtes de vitesses automobiles. Si quelque chose tourne autour de vous, il y a de bonnes chances qu'un roulement à billes soit impliqué. Et si vous cherchez déjà une référence précise, jetez un œil à notre sélection de roulement à deux rangées de billes. Les cinq grandes familles de roulements à billes passées au crible Quand on parle des différents types de roulements à billes, cinq familles se démarquent clairement sur le terrain. Roulement simple rangée. Le grand classique. Polyvalent, rapide, économique. Il gère bien les charges radiales modérées et excelle en vitesse. Limite : il n'encaisse pas les efforts axiaux importants. Usage typique : moteurs électriques, pompes centrifuges. Roulement double rangée. Deux rangées de billes dans le même encombrement axial qu'un simple. Résultat : charge radiale presque doublée, rigidité accrue. Idéal pour les réducteurs industriels et les transmissions compactes où l'espace est compté. Roulement à billes à contact oblique. Son angle de contact (entre 15° et 40°) lui permet de reprendre des charges axiales significatives. Il se monte généralement en opposition ou en tandem. C'est le choix numéro un pour les broches de machines-outils et les boîtes de vitesses. Roulement à rotule sur billes. Sa bague extérieure sphérique tolère un désalignement angulaire allant jusqu'à 3°. Parfait quand l'arbre fléchit ou quand le montage n'est pas parfait. On le retrouve sur les convoyeurs, les arbres flexibles, les agitateurs industriels. Butée à billes. Conçue exclusivement pour les charges axiales pures. Elle ne reprend rien en radial. Usage : tables rotatives, vérins, colonnes de direction. Attention à ne pas la solliciter radialement, c'est son point faible. Tableau comparatif chiffré : charge, vitesse, désalignement et encombrement Un bon tableau vaut mieux qu'un long discours. Voici une synthèse des performances relatives basée sur les données fabricants SNR/NTN. Les valeurs "charge" sont indicatives et comparatives. Type de roulement Charge radiale Charge axiale Tolérance désalignement Vitesse limite Encombrement Simple rangée Moyen Faible Très faible (< 0,2°) Très élevé Compact Double rangée Élevé (×1,5 à 1,8) Moyen Faible (< 0,5°) Moyen Très compact Contact oblique Moyen Élevé Très faible (< 0,2°) Élevé Moyen Rotule sur billes Moyen Faible Élevé (jusqu'à 3°) Moyen Compact Butée à billes Nul Très élevé Nul Faible Plat Les dimensions de roulement à billes (diamètre intérieur, extérieur, largeur) sont normalisées ISO, ce qui garantit l'interchangeabilité totale entre fabricants. Un double rangée SNR/NTN remplace sans modification un équivalent d'une autre marque à cotes identiques. Retrouvez les références disponibles dans notre catalogue de roulements à billes double rangée SNR/NTN. Arbre de décision : quel type choisir selon vos contraintes réelles Voici un outil directement utilisable par un technicien de maintenance ou un bureau d'études. Répondez aux questions dans l'ordre. Q1 : Votre montage présente-t-il un désalignement angulaire supérieur à 1° ? Oui : optez pour un roulement à rotule sur billes. C'est sa spécialité. Non : passez à Q2. Q2 : La charge est-elle principalement axiale ? Oui : choisissez une butée à billes (charge axiale pure) ou un roulement à billes à contact oblique (charges combinées axiales/radiales). Non : passez à Q3. Q3 : Besoin d'une charge radiale élevée dans un encombrement axial limité ? Oui : le roulement double rangée est votre solution. Il offre 1,5 à 1,8 fois la capacité d'un simple rangée dans le même espace. Non : passez à Q4. Q4 : Vitesse élevée avec charge modérée ? Oui : le simple rangée standard, léger et rapide, est parfaitement adapté. Une note importante : quels que soient les types de roulements à billes retenus, ils partagent les mêmes points faibles. Sensibilité aux chocs et aux contaminations, capacité de charge ponctuelle limitée, lubrification régulière obligatoire. Ne les surchargez pas : mieux vaut surdimensionner légèrement que remplacer prématurément. Le double rangée en pratique : cas sectoriels et références SNR/NTN Le roulement double rangée est souvent le meilleur compromis du terrain. Voici pourquoi il s'impose dans trois secteurs concrets. Réducteurs et transmissions industrielles. L'arbre de sortie subit des efforts radiaux importants. Installer un roulement double rangée évite d'allonger l'arbre pour monter deux simples rangées en opposition. Gain de place, rigidité accrue, montage simplifié. Manutention et convoyeurs. Les rouleaux porteurs encaissent des charges combinées avec vibrations. Le double rangée absorbe mieux ces sollicitations mixtes qu'un simple rangée sollicité hors axe. Machines agricoles et BTP. Conditions sévères, poussière, chocs. Le double rangée offre une robustesse structurelle nettement supérieure au simple rangée dans ces environnements agressifs. Dans la gamme SNR/NTN, les roulements à rotule sur de qualité illustrent parfaitement ce positionnement : la référence 1205 (Ø25x52x15mm) convient aux arbres moyens avec désalignement possible, tout comme le roulement à rotule sur premium 1206 (Ø30x62x16mm) pour des charges plus élevées. La géométrie optimisée des pistes et la sélection rigoureuse des matériaux SNR/NTN garantissent une durée de vie accrue. Et grâce à la normalisation ISO, ces références sont interchangeables avec SKF, FAG ou tout autre fabricant aux mêmes cotes. Questions fréquentes sur les types de roulements à billes Quels sont les différents types de roulements à billes ? Il existe cinq grandes familles : le roulement à billes simple rangée (usage général, vitesse élevée), le double rangée (charge radiale accrue), le roulement à billes à contact oblique (charges axiales importantes), le roulement à rotule sur billes (tolère le désalignement jusqu'à 3°), et la butée à billes (charges axiales pures). Chaque type répond à des contraintes mécaniques spécifiques. Quels sont les inconvénients d'un roulement à billes ? Le contact ponctuel des billes limite la capacité de charge radiale comparé aux roulements à rouleaux. Un roulement à billes est aussi plus sensible aux chocs brutaux et à la contamination par les particules. Il nécessite une lubrification régulière et n'est pas adapté aux charges axiales pures, où une butée ou un roulement à rouleaux coniques sera plus performant. Quelles sont les principales utilisations des roulements à billes ? Les roulements à billes équipent une très large gamme d'applications : moteurs électriques, pompes, réducteurs industriels, vélos, électroménager (lave-linge, aspirateur), machines-outils, boîtes de vitesses automobiles et équipements de manutention. Dès qu'une pièce tourne à vitesse modérée ou élevée avec une charge radiale raisonnable, le roulement à billes est le premier choix. Quelle est la différence entre un roulement à billes et un roulement à rouleau ? La différence fondamentale est le type de contact. Le roulement à billes crée un contact ponctuel avec ses pistes : vitesse élevée possible, mais charge radiale limitée. Le roulement à rouleau crée un contact linéaire : capacité de charge bien supérieure, mais vitesse maximale inférieure et encombrement souvent plus important. Le choix dépend du ratio charge/vitesse de votre application.

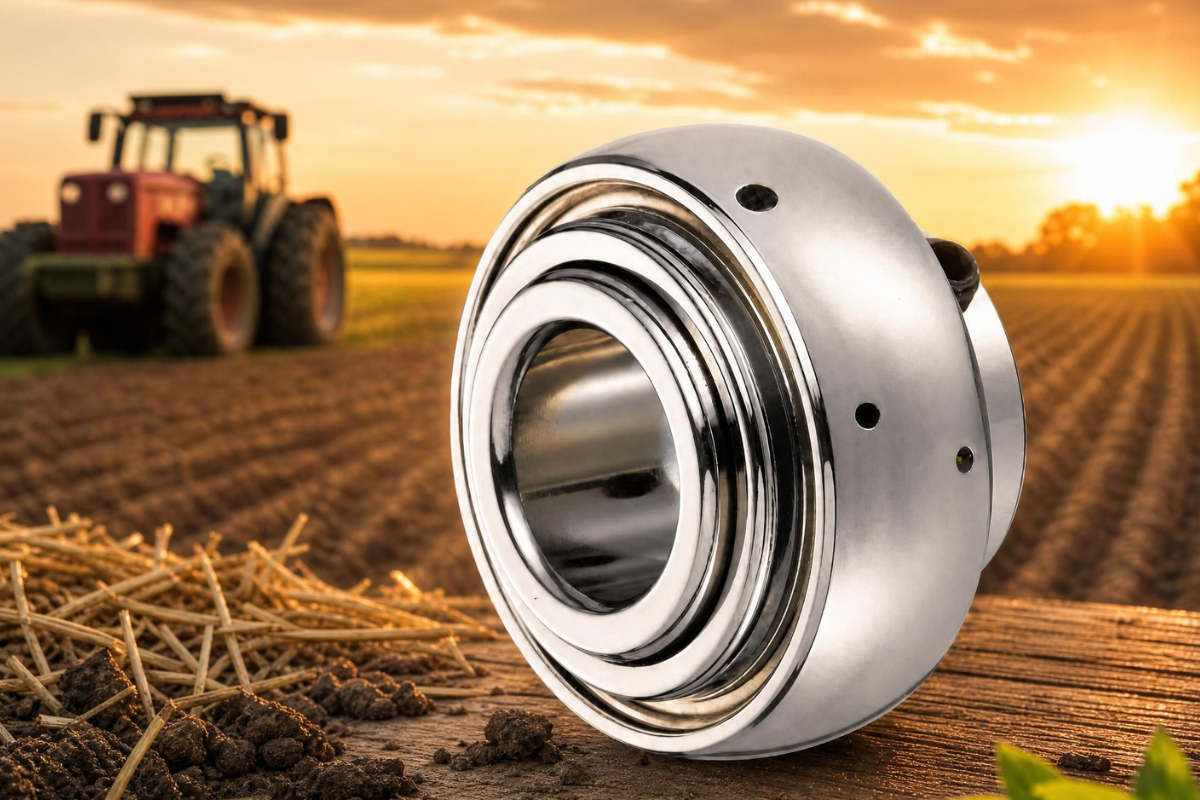

Dans le secteur agricole, le choix des roulements et des paliers auto-aligneurs est un enjeu majeur pour assurer la fiabilité et la durabilité des machines. Contrairement aux environnements industriels propres, les équipements agricoles sont soumis à des conditions extrêmes : poussière, boue, humidité, chocs et charges lourdes. Ce guide complet vous explique comment choisir les bons composants pour optimiser vos performances. Pourquoi le choix est différent en agriculture ? Les machines agricoles fonctionnent dans un environnement exigeant. Les arbres sont souvent mal alignés, les charges sont variables, les vibrations fréquentes et les périodes de travail sont courtes et intenses. Ces contraintes imposent de privilégier des solutions robustes, tolérantes et faciles à entretenir. 1. Les contraintes spécifiques du milieu agricole Les équipements doivent résister à plusieurs facteurs : Humidité et lavage fréquent Poussière Chocs mécaniques et vibrations Désalignements structurels 2. Les types de roulements inserts à privilégier Il existe majoritairement 2 types d'insert pour les machines agricoles. Le choix se fait suivant le sens de rotation de l'application, qui définira la méthode de fixation : les inserts UC et EX. UC (serrage par vis cuvette) Plus facile à monter Plus économique Application oscillante, peut tourner dans les 2 sens Charge faible ⚠️ Attention : déformation possible de la bague intérieure, ce qui peut endommager l'arbre et impacter la durée de vie. EX (serrage par collier excentrique) Un seul sens de rotation possible Meilleure surface de contact Charge axiale plus élevée que l'UC Endommagement moindre de l'arbre Meilleur guidage car roulement concentrique avec l'arbre ⚠️ Attention : rotation dans un seul sens et encombrement plus important. Le choix du joint : L3, L4 ou AGR Le L3 est un joint à triple lèvres, adapté aux environnements présentant un niveau de pollution moyen à élevé. Il convient à des applications à vitesse faible et se caractérise par un niveau de friction élevé. Le L4 est un système d'étanchéité multiple, composé de deux joints en nitrile montés sur une armature en tôle traitée anticorrosion, formant un système à trois lèvres, complété par un joint labyrinthe. Il est conçu pour des environnements à pollution moyenne à élevée, avec une vitesse moyenne, tout en offrant une faible friction. Il est également adapté au lavage sous pression. Le AGR est un joint à trois lèvres équipé d'un déflecteur haute performance. Il est destiné aux environnements soumis à une pollution extrême et présente une bonne résistance aux chocs. Il est recommandé pour des applications à faible vitesse, compatibles avec le lavage sous pression, mais avec un niveau de friction élevé. 3. Les paliers auto-aligneurs : une solution idéale Les paliers montés avec roulement intégré sont souvent la meilleure option en agriculture. Ils permettent un montage facilité et une bonne étanchéité. Les principaux types sont : UCP : palier sur semelle, très courant UCF : palier à bride carré UCFL : palier à bride ovale Ces solutions sont particulièrement adaptées aux convoyeurs, semoirs et rouleaux packers. 4. Les critères essentiels de sélection Tout d'abord, il faut évaluer l'application en termes de charge, sens de rotation, vitesse de rotation, moyen de fixation et pollution. L'étanchéité est le critère le plus important. Il est recommandé d'utiliser des joints de type L3, L4 ou encore AGR. La lubrification doit être adaptée à l'application. Les paliers avec graisseur permettent un entretien régulier et prolongent considérablement la durée de vie. Le choix du système de fixation de l'insert sur l'arbre est également important : vis ou bague excentrique selon les contraintes. 5. Les erreurs à éviter Il est essentiel d'éviter certaines erreurs fréquentes : choisir un roulement standard non étanche, sous-dimensionner les charges, négliger la lubrification ou ignorer les défauts d'alignement. Conclusion Le choix des roulements inserts et des paliers auto-aligneurs en agriculture doit être basé sur une approche globale prenant en compte l'environnement, les contraintes mécaniques et les conditions d'utilisation. En privilégiant des solutions robustes, étanches et faciles à entretenir, vous garantissez la performance et la longévité de vos équipements agricoles, saison après saison.

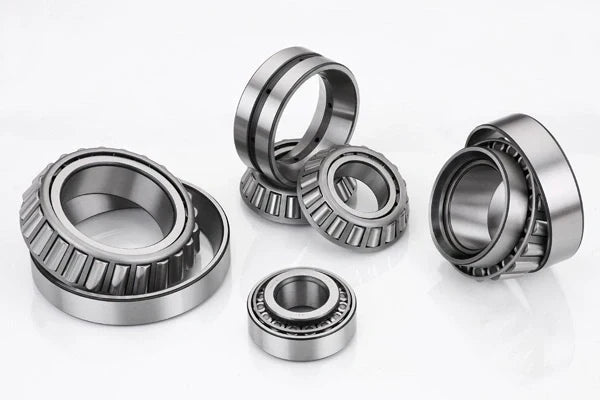

Butée ou roulement : la distinction fondamentale que tout le monde confond Vous cherchez à comprendre la différence entre une butée et un roulement ? Vous n'êtes pas le seul. C'est l'une des confusions les plus fréquentes en mécanique industrielle, et elle coûte cher quand on se trompe. Voici le truc : la distinction repose essentiellement sur la direction de la charge. Une butée est conçue pour absorber les charges axiales, c'est-à-dire les poussées dans l'axe de rotation. Un notre sélection de butée à rouleaux en est l'exemple parfait. Un roulement standard, lui, est optimisé pour les charges radiales, perpendiculaires à l'axe. Pensez à la butée comme à un appui-fond, et au roulement comme à un guide latéral. Certes, un roulement à billes classique peut reprendre une part de charge axiale. Mais ce n'est pas son point fort, et le solliciter dans cette direction de manière intensive, c'est l'invitation à une surchauffe rapide ou à une usure prématurée. La différence entre butée et roulement n'est pas qu'une question de vocabulaire : c'est une question de survie du composant. Billes ou rouleaux : lequel supporte vraiment la charge ? Une fois qu'on a choisi une butée, il faut encore choisir le bon type. La comparaison entre butée à billes et butée à rouleaux se joue au niveau du contact physique. Une bille touche la piste en un seul point. Un rouleau cylindrique, lui, offre un contact linéaire sur toute sa longueur. Conséquence directe : à diamètre équivalent, une butée à rouleaux cylindriques supporte une charge axiale deux à trois fois supérieure à celle d'une butée à billes, selon les catalogues SKF et NTN-SNR. Les butées à billes restent pertinentes pour des vitesses modérées à élevées avec des charges moyennes. Dès que la charge devient vraiment importante et la vitesse faible, la butée à rouleaux cylindriques (comme la série 294 de SNR) s'impose. Deux autres types méritent d'être mentionnés. Les butées à rouleaux coniques gèrent les charges axiales élevées avec une meilleure répartition des efforts. Et les butées à rotule sur rouleaux tolèrent un léger désalignement angulaire, ce qui peut sauver la mise dans des montages imparfaits. Retenez cette logique : plus la charge est forte, plus le rouleau est préférable à la bille. 6 situations concrètes pour identifier le bon composant Savoir comment choisir son roulement ou sa butée se résume souvent à identifier correctement la situation terrain. Voici six cas réels pour vous aider à trancher. 1. Broche verticale de machine-outil Contrainte : charge axiale pure, vitesse élevée. La vitesse est le critère critique ici. Recommandation : butée à billes ou roulement à contact oblique. Les billes tiennent mieux la cadence à haute vitesse. 2. Vérin hydraulique industriel Contrainte : poussée axiale très forte, quasi pas de rotation. C'est le terrain de jeu des butées à rouleaux cylindriques. La surface de contact étendue encaisse des charges de base dynamiques très élevées. Les références SNR comme la butée à rouleaux 29438 E sont typiquement dimensionnées pour ce type d'application. 3. Réducteur avec charges combinées (axiale + radiale) Contrainte : les deux composantes coexistent. Un roulement à rouleaux coniques ou à billes à contact oblique est la bonne réponse. Ce sont les seuls à reprendre efficacement les deux directions. Notre gamme de roulement à rouleaux couvre ces configurations. 4. Table tournante de manutention (pont roulant, carrousel) Contrainte : charge axiale modérée, rotation continue. La butée à rouleaux cylindriques convient. Si le montage présente un risque de désalignement, orientez-vous vers une butée à rotule sur rouleaux. 5. Cric ou presse mécanique Contrainte : charge axiale statique ou quasi-statique très élevée. Privilégiez une butée à rouleaux à forte charge statique C0 élevée. Pour les applications cycliques, vérifiez aussi la charge limite de fatigue dans les fiches techniques. 6. Convoyeur à forte cadence Contrainte : charges radiales dominantes, sollicitations continues. Ici, la différence entre butée et roulement est claire : c'est un roulement qu'il vous faut, à billes ou à rouleaux selon l'intensité. Une butée serait totalement inadaptée. Les critères techniques à vérifier avant toute commande Même avec le bon type de composant en tête, une commande réussie passe par quelques vérifications. Voici la liste courte mais indispensable pour savoir comment choisir votre roulement ou votre butée : Direction et intensité de la charge : axiale, radiale ou combinée ? C'est le premier filtre. Vitesse de rotation en tr/min : détermine si la bille ou le rouleau est plus adapté. Charge dynamique de base C et charge statique C0 : C exprime la durée de vie sous charge en mouvement, C0 la résistance à la déformation sous charge statique. Tolérance au désalignement : si votre montage n'est pas parfait (et c'est souvent le cas en industrie lourde), choisissez un composant tolérant. Conditions d'environnement : température élevée, humidité, présence de particules abrasives... ces paramètres influencent le choix de la lubrification et du matériau. Dimensions d'alésage et encombrement : la référence doit correspondre à votre logement existant. Les fiches techniques SNR précisent toutes ces valeurs pour chaque référence. Par exemple, la butée à rouleaux 29434 E affiche ses capacités de charge et limites de vitesse directement consultables avant commande. Récapitulatif : quel composant pour quel besoin ? Un lecteur pressé mérite une réponse directe. Voici la synthèse des grandes logiques de choix : Charge axiale forte, vitesse faible : butée à rouleaux cylindriques Charge axiale modérée, vitesse élevée : butée à billes Charges combinées (axiale + radiale) : roulement à contact oblique ou conique Charge radiale dominante : roulement standard à billes ou à rouleaux Désalignement possible : butée à rotule sur rouleaux La différence entre butée et roulement se joue avant tout sur la direction de charge. Partez toujours de ce critère. Pour trouver la bonne référence dimensionnelle, la butée à rouleaux 29436 E et l'ensemble de notre gamme de butées à rouleaux sont disponibles avec leurs fiches complètes. Questions fréquentes Peut-on remplacer une butée par un roulement classique ? Non, pas sans risque. Un roulement radial classique peut reprendre une légère charge axiale, mais il n'est pas dimensionné pour ça. Sous charge axiale soutenue, il chauffera et s'usera beaucoup plus vite. Utilisez toujours le composant conçu pour la direction de charge dominante. Quelle est la différence entre une butée à billes et une butée à rouleaux en termes de capacité de charge ? À diamètre égal, une butée à rouleaux cylindriques supporte généralement deux à trois fois plus de charge axiale qu'une butée à billes. Le contact linéaire du rouleau répartit mieux les efforts que le contact ponctuel de la bille. En contrepartie, la butée à billes tolère mieux les vitesses élevées. Comment savoir si ma butée à rouleaux est bien dimensionnée ? Comparez la charge appliquée à la charge dynamique de base C de la fiche technique. La durée de vie calculée doit correspondre à vos besoins. Si la charge est statique ou très lente, c'est la valeur C0 qui prime. Les fiches SNR donnent ces données pour chaque référence. Les butées à rouleaux de la série 294 SNR conviennent-elles aux vérins hydrauliques ? Oui, c'est précisément leur terrain d'application. La série 294 de SNR est conçue pour des charges axiales très élevées à faible vitesse, ce qui correspond exactement aux contraintes d'un vérin hydraulique industriel. Vérifiez simplement la charge statique C0 par rapport à votre poussée maximale.

Roulement à rotule sur billes ou sur rouleaux : deux familles, deux logiques Quand on parle de roulement à rotule, on regroupe en réalité deux familles très différentes. La première, le roulement à rotule sur billes, utilise deux rangées de billes qui roulent sur un chemin sphérique usiné dans la bague extérieure. Résultat : un angle d'auto-alignement de 2 à 3 degrés, une vitesse limite élevée, et des capacités de charge légères à modérées. C'est le choix naturel pour les machines rapides et peu chargées. La seconde famille, le roulement rotule à rouleaux, remplace les billes par des rouleaux en forme de tonneau. La surface de contact est beaucoup plus grande, ce qui se traduit par une capacité de charge radiale 2 à 3 fois supérieure, pour un angle d'auto-alignement comparable (jusqu'à 2,5 degrés). En contrepartie, la vitesse limite est plus basse et l'encombrement plus important. Les deux familles partagent donc la même fonction clé : compenser les défauts d'alignement. Mais elles divergent radicalement sur tout le reste. Voici comment choisir selon votre machine. Convoyeurs et extracteurs miniers : la priorité aux rouleaux sphériques Sur un convoyeur à bande lourd ou un extracteur minier, les conditions sont sévères : charges radiales dépassant plusieurs dizaines de kN, désalignement fréquent causé par les déformations du bâti sous charge, poussières et vibrations permanentes. Dans ce contexte, le roulement à rotule sur rouleaux s'impose sans discussion. Un roulement rotule à rouleaux de la série 222 ou 223 est typiquement utilisé sur ces postes. Les références comme le 22220EMKW33 (Ø110x180x46mm) sont très répandues en paliers de convoyeurs. Le suffixe K indique un alésage conique, pratique pour le montage sur bague de serrage. Le roulement à rotule sur billes atteint rapidement ses limites sur ces applications : sa capacité dynamique est tout simplement insuffisante face aux charges en jeu. Trois signaux d'alerte à surveiller sur vos paliers de convoyeur : un bruit sourd et répétitif, un échauffement anormal du carter de palier, et des vibrations qui se transmettent au châssis. Si vous constatez l'un de ces symptômes, n'attendez pas. Pompes centrifuges et réducteurs : quand le désalignement est la vraie contrainte Deux cas de figure à bien distinguer ici. Pour les pompes centrifuges (eau, boues, process chimique), les charges sont mixtes : radiales et axiales. Le désalignement entre moteur et pompe apparaît souvent après remontage, même sur une installation soignée. Pour les pompes de fort débit, le roulement à rotule sur rouleaux reste la référence. En revanche, pour les pompes légères tournant à grande vitesse, un roulement à rotule sur billes peut très bien convenir, avec un moindre échauffement et une meilleure tenue en régime rapide. Pour les réducteurs industriels (papeterie, sidérurgie, agroalimentaire), les chocs et les charges axiales importantes font pencher la balance vers les rouleaux. Attention aussi aux tolérances de jeu : dans un réducteur qui monte en température, un jeu C3 ou un jeu C4 améliore significativement le comportement sous charge thermique. Un roulement monté avec jeu standard dans un réducteur chaud, c'est une source classique de casse prématurée. Signaux d'alerte terrain : un sifflement aigu (billes saturées en charge), un jeu axial excessif sur l'arbre, une usure asymétrique des joints. Ventilateurs industriels et turbines : la vitesse arbitre le choix Les ventilateurs industriels, qu'il s'agisse de ventilation de process, de tours de refroidissement ou de ventilateurs de four, tournent vite avec des charges relativement modérées. Dans ce contexte, le roulement à rotule sur billes prend l'avantage grâce à sa vitesse limite nettement supérieure, typiquement 30 à 50 % plus haute que celle d'un roulement à rouleaux de même alésage. Voici le truc : la cage joue aussi un rôle souvent sous-estimé. Une cage laiton ou synthétique tient mieux la vitesse qu'une cage acier embouti standard. Sur un ventilateur rapide, ce détail peut faire la différence entre 20 000 et 25 000 heures de service. Cela dit, pour les ventilateurs hélicoïdaux soumis à de fortes charges axiales, le roulement à rotule sur deux rangées de rouleaux peut s'imposer malgré la vitesse réduite. Tout est question d'équilibre entre charge et régime. Restez attentif à ces signaux : vibrations hautes fréquences, balourd croissant, montée en température rapide au démarrage. Ce sont souvent les premiers signes d'un roulement mal dimensionné. Tableau comparatif : trancher en un coup d'oeil selon votre application Voici un tableau synthétique pour vous aider à décider rapidement : Critère Roulement à rotule sur billes Roulement à rotule sur rouleaux Application idéale (billes) Application idéale (rouleaux) Capacité de charge radiale Faible à modérée Très élevée Pompes légères Convoyeurs lourds Vitesse limite Élevée Modérée Ventilateurs rapides Réducteurs lents Angle d'auto-alignement 2 à 3° Jusqu'à 2,5° Arbres peu fléchissants Bâtis déformables Encombrement Compact Plus large Espaces contraints Paliers ouverts Coût unitaire Plus faible Plus élevé Petites séries Applications critiques Applications typiques Ventilateurs, petites pompes Convoyeurs, réducteurs lourds Pour aller plus loin, retrouvez notre sélection de roulement à rotule sur rouleaux et l'ensemble de notre gamme de roulement à rouleaux pour trouver le modèle adapté à votre application. Chaque fiche produit précise les capacités de charge, les vitesses limites et les dimensions. Questions fréquentes Qu'est-ce qu'un roulement à rotule sur deux rangées de rouleaux ? Un roulement à rotule sur deux rangées de rouleaux intègre deux rangées symétriques de rouleaux tonneaux et une bague extérieure à chemin sphérique. Cette conception offre une très grande capacité de charge radiale et axiale, tout en conservant la fonction d'auto-alignement. Quels sont les inconvénients des roulements à rouleaux sphériques ? Leur vitesse limite est plus basse qu'un roulement à billes de même alésage, typiquement de 30 à 50 %. Ils sont aussi plus encombrants et plus coûteux à l'achat. Sur des machines rapides peu chargées, ce choix est souvent surdimensionné. Qu'est-ce qu'un roulement à rotule ? Un roulement à rotule est un roulement capable de compenser automatiquement les défauts d'alignement entre l'arbre et le logement. Il existe en deux sous-familles : à billes pour les applications légères et rapides, à rouleaux pour les charges élevées. Est-il dangereux de continuer à faire tourner une machine avec un roulement défectueux ? En contexte industriel, c'est un risque réel. Un roulement dégradé peut provoquer un blocage brutal, une casse d'arbre ou une détérioration du logement. L'arrêt non planifié qui en résulte coûte souvent bien plus cher que le roulement lui-même.

Les roulements sont le cœur mécanique de tout moteur électrique. Pièces d'usure par excellence, ils conditionnent directement la durée de vie, le rendement et la fiabilité de votre installation. Pourtant, leur remplacement est souvent négligé jusqu'à la panne. Dans ce guide complet, nous vous expliquons comment identifier l'usure, réaliser le changement pas à pas, et surtout pourquoi choisir des roulements spécialement conçus pour moteurs électriques — en particulier la gamme SNR/NTN, référence mondiale en la matière. Pourquoi les roulements de moteur électrique s'usent-ils ? Un moteur électrique fonctionne en continu, parfois 24h/24, dans des environnements souvent hostiles : chaleur, vibrations, poussière, humidité. Les roulements supportent l'arbre rotatif, réduisent la friction et permettent un fonctionnement fluide. Avec le temps, plusieurs facteurs accélèrent leur dégradation : Manque de lubrification : cause principale de défaillance prématurée Contamination (poussière, humidité, corps étrangers pénétrant dans le roulement) Surcharges mécaniques ou chocs répétés Températures excessives qui dégradent la graisse et l'acier Courants vagabonds (ou courants parasites) liés aux variateurs de fréquence Ce dernier point mérite une attention particulière. L'arrivée des variateurs de fréquence a accru le problème des courants vagabonds et donc le risque d'endommagement des roulements à billes. Ces courants se déchargent à travers les bagues du roulement, créant des micro-cratères qui dégradent progressivement les chemins de roulement — un phénomène invisible à l'œil nu jusqu'à la panne franche. Plus de 40% des pannes - Défaillances moteurs électriques dues aux roulements Les signes qui ne trompent pas : détecter l'usure Avant d'en arriver à la casse complète, les roulements envoient des signaux d'alarme bien identifiables : Bruit excessif : des grincements, des clics ou des bourdonnements inhabituels provenant du moteur peuvent être le signe de roulements usés ou endommagés.  Vibrations : des vibrations excessives peuvent également indiquer des problèmes de roulements.  Haute température : la surchauffe peut entraîner une usure plus rapide des roulements.  Problèmes de lubrification : une lubrification insuffisante ou contaminée peut entraîner une défaillance du roulement. À ces symptômes s'ajoute un signe plus subtil dans les installations avec variateurs : les décharges de tension créent des milliers de piqûres qui causent une friction accrue, du bruit et un potentiel pour de coûteux temps d'arrêt non planifiés à mesure que la graisse des roulements se détériore. 💡 Conseil pro : En maintenance prévisionnelle, l'analyse par ultrasons permet de détecter les défaillances naissantes sur les roulements bien avant l'apparition de bruit ou de vibrations perceptibles. Choisir le bon roulement pour moteur électrique Le remplacement d'un roulement ne s'improvise pas. Le choix d'un roulement pour moteur électrique doit prendre en compte de nombreux facteurs : vitesse de rotation du moteur, charge, environnement, lubrification et maintenance. Les critères essentiels de sélection 1. La vitesse de rotationLa vitesse de rotation est un point important à prendre en considération dans le choix des roulements. Pour les moteurs tournant à haute vitesse, il faut considérer la vitesse critique du roulement. Un facteur de vitesse inadapté peut entraîner une surchauffe et une défaillance prématurée. 2. Le type de chargeDans la plupart des moteurs électriques, on rencontre une charge combinée (radiale et axiale). Pour ces applications, les roulements à billes à contact oblique ou les roulements à rouleaux coniques sont souvent plus adaptés que les roulements à billes standards. 3. L'étanchéitéLes joints d'étanchéité sont essentiels pour les moteurs fonctionnant dans des environnements poussiéreux ou humides. Pour les environnements agressifs, des joints à lèvres multiples assurent à la fois l'exclusion des contaminants et la rétention de la graisse. 4. Les roulements isolés pour variateurs de fréquenceEn général, lors de l'utilisation de moteurs électriques commandés par variateur de fréquence d'une puissance supérieure à 75 kW (IEC280), il est recommandé d'installer un roulement isolé du courant côté ventilateur (côté B). Cette précaution évite les dégâts liés aux courants parasites. Guide de remplacement étape par étape Voici la procédure complète pour changer les roulements d'un moteur électrique en toute sécurité. Outillage nécessaire : Outil Usage Arrache-roulement (extracteur) Démontage sans endommager l'arbre Presse hydraulique ou marteau à choc doux Montage du nouveau roulement Douilles de montage adaptées Appui sur la bonne bague Thermomètre infrarouge Contrôle de la température Graisse spéciale roulement Lubrification initiale Nettoyant dégraissant Nettoyage du logement EPI (gants, lunettes) Sécurité Étape 1 — consignation électrique (obligatoire) Assurez-vous que le moteur est complètement éteint et débranché de l'alimentation électrique pour éviter tout risque électrique. Appliquez les procédures de consignation (LOTO — Lock Out Tag Out) : coupure, condamnation, vérification d'absence de tension. Étape 2 — démontage du moteur Utilisez un jeu de douilles pour retirer les boulons et les écrous qui maintiennent le capot du moteur en place. Soulevez délicatement le couvercle du moteur. Retirez ensuite le rotor des flasques avec précaution, en évitant de rayer les surfaces d'appui. Étape 3 — extraction des roulements usés Relevez la référence gravée sur la bague extérieure (6003, 6004…) pour commander le remplacement exact. Pour l'extraction : Utilisez deux clés plates symétriques appuyant sur la bague intérieure, ou une douille adaptée et un maillet. Règle absolue : ne frappez jamais la bague extérieure si vous travaillez sur l'arbre. ⚠️ Attention : Tout roulement extrait à l'arrache doit être impérativement remplacé par un roulement neuf — même s'il semble encore en bon état. Étape 4 — nettoyage et inspection du logement Nettoyez et inspectez soigneusement le logement après extraction. Un logement rayé ou ovalisé compromet le nouveau roulement dès le départ. Vérifiez également l'état de l'arbre : une usure ou une déformation nécessite une reprise avant montage. Étape 5 — montage du nouveau roulement SNR/NTN Appliquez une fine couche de lubrifiant sur les nouveaux roulements pour garantir un fonctionnement fluide. Positionnez soigneusement les nouveaux roulements sur l'arbre en vous assurant qu'ils sont correctement alignés. Posez le nouveau roulement en appuyant uniquement sur la bague qui reçoit l'ajustement serré. Jamais à travers les billes. C'est l'erreur la plus fréquente et elle endommage le roulement. Étape 6 — remontage et contrôle final Remontez les flasques, réinstallez le rotor et resserrez les fixations au couple préconisé. Reconnectez l'alimentation électrique. Allumez lentement le moteur et écoutez tout bruit ou vibration inhabituel. Si vous remarquez des problèmes, éteignez immédiatement le moteur et vérifiez à nouveau les roulements. Gardez un œil sur la température du moteur pour vous assurer qu'il ne surchauffe pas. 📊 30 min à 1h pour un petit moteur électrique - Durée moyenne d'intervention Tableau comparatif des types de roulements SNR/NTN pour moteurs électriques Type de roulement Application moteur Avantages Suffixe courant Roulement à billes à gorges profondes Petits et moyens moteurs Polyvalent, économique, silencieux 6204EE, 6205ZZ Roulement à rouleaux cylindriques Gros moteurs industriels Forte charge radiale, rigidité NJ, NU Roulement à contact oblique Moteurs à charge axiale Charge combinée, haute vitesse 7200, 7300 Roulements haute température Moteurs fonctionnant à température élevée Haute température   Topline FT150 Roulement à rotule sur billes Moteurs avec désalignement Compensation défaut d'alignement 1200, 2200 Roulement SNR série EE Environnements poussiéreux/humides Étanchéité renforcée, longue durée de vie 6000EE, 6002EE Dans la gamme NTN/SNR destinée aux moteurs électriques, plusieurs types de roulements sont utilisés selon les contraintes de fonctionnement. Les roulements à billes à gorges profondes sont les plus courants sur les petits et moyens moteurs grâce à leur polyvalence, leur faible niveau sonore et leur coût économique. Ils sont souvent disponibles avec des suffixes tels que 6204EE ou 6205ZZ, indiquant respectivement une étanchéité renforcée ou des flasques métalliques. Pour les moteurs industriels de forte puissance soumis à d’importantes charges radiales, on privilégie les roulements à rouleaux cylindriques de séries NJ ou NU, qui offrent une grande rigidité et une capacité de charge élevée. Lorsque le moteur doit supporter simultanément des charges radiales et axiales, les roulements à contact oblique des séries 7200 et 7300 constituent une solution adaptée grâce à leur aptitude aux vitesses élevées et aux charges combinées. Dans les environnements à température élevée, les roulements haute température de la gamme Topline FT150 garantissent un fonctionnement fiable tout en conservant leurs propriétés mécaniques. Les roulements à rotule sur billes, notamment des séries 1200 et 2200, sont utilisés lorsque des défauts d’alignement peuvent apparaître, car ils compensent efficacement les désalignements entre l’arbre et le logement. Enfin, les roulements SNR série EE, tels que les 6000EE et 6002EE, sont particulièrement adaptés aux environnements poussiéreux ou humides grâce à leur étanchéité renforcée, ce qui contribue à augmenter la durée de vie du moteur et à réduire les opérations de maintenance. Pourquoi changer vos roulements ?  Le changement de roulements sur un moteur électrique est une opération de maintenance incontournable qui conditionne directement la fiabilité et la longévité de votre installation. En suivant rigoureusement les étapes de démontage, de nettoyage et de remontage, et en choisissant des roulements SNR/NTN adaptés à votre application, vous maximisez la durée de vie de vos équipements et réduisez les coûts de maintenance imprévue. Ne laissez pas un roulement défaillant mettre à l'arrêt votre production. Planifiez vos interventions, choisissez les bons composants, et faites confiance à l'expertise d'un fabricant qui équipe aussi bien les moteurs industriels que les TGV ou les fusées Ariane. Besoin d'identifier la référence exacte de votre roulement SNR/NTN ? Consultez nous par téléphone ou par mail, nous serons ravis de vous aider.

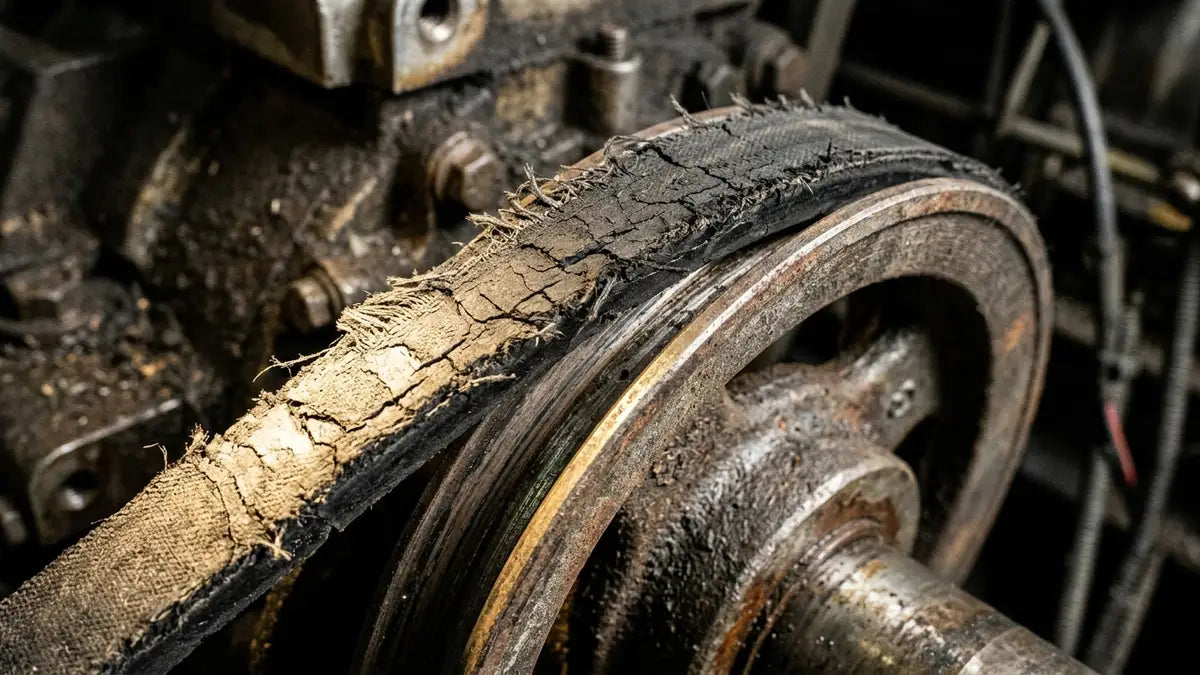

Ce que révèle une courroie Z usée avant même de la mesurer Vous tenez votre courroie en main et quelque chose vous dit qu'il est temps de la remplacer. Bonne intuition. Avant même de sortir le pied à coulisse, la courroie vous parle, et elle dit souvent beaucoup. Quatre signes visuels ne trompent pas. D'abord, les craquelures sur les flancs : quand le caoutchouc commence à se fissurer en réseau, la structure interne est déjà compromise. Ensuite, l'effilochage de l'enrobage textile : sur une courroie Z Optibelt, cet enrobage gommé est bien plus qu'une finition esthétique. Il garantit l'adhérence dans la gorge et amortit les vibrations. Dès qu'il s'effiloche ou se décolle, remplacez la courroie sans attendre, aucun rafistolage ne tiendra. Troisième signe : la déformation du profil trapézoïdal. Si les flancs ne sont plus droits ou si la courroie a pris une forme bombée, c'est que le corps de gomme a travaillé au-delà de ses limites. Enfin, les dépôts de gomme noire dans la gorge de poulie signalent une friction anormale depuis un moment déjà. Ces dégradations s'observent aussi bien sur une courroie trapézoïdale Z en agriculture, montée sur une lieuse ou un petit matériel de récolte, que sur une courroie Z industrielle équipant un ventilateur ou un compresseur léger. Dans les deux cas, le diagnostic visuel reste le même et la décision doit être rapide. Découvrez dès maintenant notre sélection de courroie Z 10x6mm, issue de notre gamme de courroie trapézoïdale classique. Identifier une section Z en 30 secondes avec deux mesures Bonne nouvelle : identifier une courroie Z Optibelt ne demande pas d'être ingénieur. Deux mesures suffisent. Posez la courroie à plat sur un établi et saisissez votre pied à coulisse. Mesurez la largeur de la face supérieure : elle doit afficher 10 mm. Mesurez ensuite la hauteur (de la face supérieure au bas du profil) : elle doit indiquer 6 mm. Ces deux valeurs confirment la section Z, avec un angle de flancs à 40°, caractéristique du profil trapézoïdal classique. Attention à une confusion très fréquente sur le terrain : le profil SPZ. À première vue, une SPZ ressemble à une Z, mais les chiffres parlent clairement. La SPZ mesure 9,7 mm de largeur pour 8 mm de hauteur : elle est donc sensiblement plus haute et légèrement plus étroite. Monter une SPZ à la place d'une Z sur la mauvaise poulie, c'est garantir un glissement ou un grippage rapide. Ne confondez pas les deux. Une fois le profil Z confirmé, le plus dur est fait. Il ne vous reste plus qu'à mesurer la longueur pour trouver la référence exacte dans la gamme Optibelt VB section Z (voir section suivante). Mesurer la longueur et calculer la référence Optibelt : le protocole pas à pas C'est ici que beaucoup perdent du temps ou commandent la mauvaise référence. Voici le protocole en trois étapes, sans ambiguïté. Étape 1 : Mesurer la longueur extérieure (Le) Posez la courroie à plat sur une surface plane. Enroulez un mètre ruban souple autour de la courroie en faisant un tour complet, en suivant bien la face extérieure. Relevez la valeur en millimètres. C'est votre longueur extérieure (Le). Prenez le temps de faire deux fois la mesure pour confirmer. Étape 2 : Calculer la longueur primitive (Lp) La longueur primitive correspond à la zone de traction interne, là où les fibres en polyester travaillent réellement. Pour une courroie Optibelt VB section Z, la formule est simple : Lp = Le - 16 mm Exemple concret : si vous mesurez Le = 312 mm, alors Lp = 312 - 16 = 296 mm. Étape 3 : Trouver la référence Optibelt correspondante La valeur Li (longueur intérieure) inscrite dans la référence produit correspond approximativement à votre Lp. Quelques repères utiles : Courroie trapézoïdale Z11 : Li = 290 mm Courroie trapézoïdale Z12 1/2 : Li = 315 mm Courroie trapézoïdale Z14 : Li = 375 mm Si votre Lp se situe entre deux références, choisissez toujours la valeur Li immédiatement supérieure pour ne pas poser une courroie trop courte sous tension excessive. Vérifier la poulie avant pose : l'étape que l'on oublie toujours Un technicien expérimenté vérifie systématiquement la poulie avant de monter une courroie neuve. C'est l'erreur classique : changer la courroie sans toucher à la poulie, puis s'étonner qu'elle claque au bout de trois semaines. Trois points de contrôle à effectuer avant la pose. Premier point : l'état des flancs de gorge. Si les flancs sont brillants, polis ou légèrement arrondis, la courroie neuve ne pourra pas s'appuyer correctement et glissera dès les premières heures de fonctionnement. Dans ce cas, la poulie est à remplacer. Deuxième point : les dépôts au fond de gorge. Gomme noire accumulée, traces de rouille, résidus divers. Nettoyez soigneusement à la brosse métallique avant la pose, sinon la courroie Z industrielle neuve héritera des problèmes de l'ancienne. Troisième point : l'alignement des poulies. Un désalignement de quelques millimètres suffit à user prématurément les flancs. Vérifiez avec une règle droite posée sur les deux poulies. L'armature polyester des courroies Optibelt garantit une excellente stabilité dimensionnelle, et les gommes fibrées Optibelt offrent une résistance à la chaleur appréciable sur les groupes motopompes et petits tracteurs. Mais aucune qualité de matériau ne compense un problème mécanique en amont. La poulie, c'est la fondation. Les 5 erreurs qui ruinent une courroie Z neuve dès le premier mois Savoir comment choisir une courroie trapézoïdale, c'est bien. Savoir comment ne pas la détruire après la pose, c'est encore mieux. Voici les cinq erreurs que l'on voit revenir, encore et encore. 1. Forcer la courroie à la pose sans desserrer le tendeur. Quelques secondes gagnées, une armature polyester endommagée. Toujours desserrer avant de poser. 2. Sur-tensionner la courroie. La tension idéale se vérifie simplement : appuyez légèrement avec le pouce au milieu du brin libre. Le fléchissement doit être de 10 à 15 mm. Moins, c'est trop tendu. Plus, c'est trop lâche. 3. Confondre section Z et section SPZ. On en a parlé, mais c'est si fréquent que ça mérite une deuxième mention. Les dimensions ne sont pas les mêmes, les poulies non plus. Ne substituez pas l'une à l'autre. 4. Utiliser une courroie de remplacement non identique sur une transmission multi-courroies. Si votre machine porte deux courroies en parallèle, remplacez les deux ensemble, avec la même référence courroie Z Optibelt. Mélanger une courroie neuve et une courroie usée crée immédiatement un déséquilibre de tension. 5. Négliger le rodage. Lors des premières heures, faites tourner à charge réduite. La courroie s'adapte progressivement à sa poulie, et sa durée de vie s'en trouve considérablement allongée. Pour les besoins hors section Z, explorez les autres profils disponibles dans notre gamme complète de courroies. Questions fréquentes Qu'est-ce qu'une courroie en Z ? Une courroie en Z est une courroie trapézoïdale de petite section, mesurant 10 mm de largeur en face supérieure et 6 mm de hauteur, avec des flancs inclinés à 40°. C'est la plus petite des sections classiques, adaptée aux petites transmissions en agriculture légère (lieuses, matériel de jardin) et en industrie (ventilateurs, compresseurs, pompes légères). Comment connaître la taille de sa courroie ? Mesurez le périmètre extérieur de la courroie avec un mètre souple (longueur extérieure Le), puis appliquez la formule : Lp = Le - 16 mm. La valeur Lp obtenue correspond à la longueur primitive, qui vous permet d'identifier la référence Optibelt VB correspondante dans la gamme. Quels sont les inconvénients de la courroie trapézoïdale ? La courroie trapézoïdale est sensible au glissement en cas de sous-tension ou de flancs de poulie usés, et elle vieillit prématurément en cas de désalignement. La construction Optibelt VB, avec ses gommes fibrées et son enrobage textile gommé, réduit significativement ces deux phénomènes en améliorant l'adhérence et la résistance à l'échauffement. Quels sont les différents types de courroies trapézoïdales ? Les sections classiques vont de la Z (la plus petite) à la A, B, C pour les profils standards, et SPZ, SPA, SPB pour les profils étroits. La section Z est idéale pour les petites transmissions à faible couple. Pour des longueurs plus importantes, consultez par exemple la courroie trapézoïdale Z14 dans la gamme Optibelt VB.

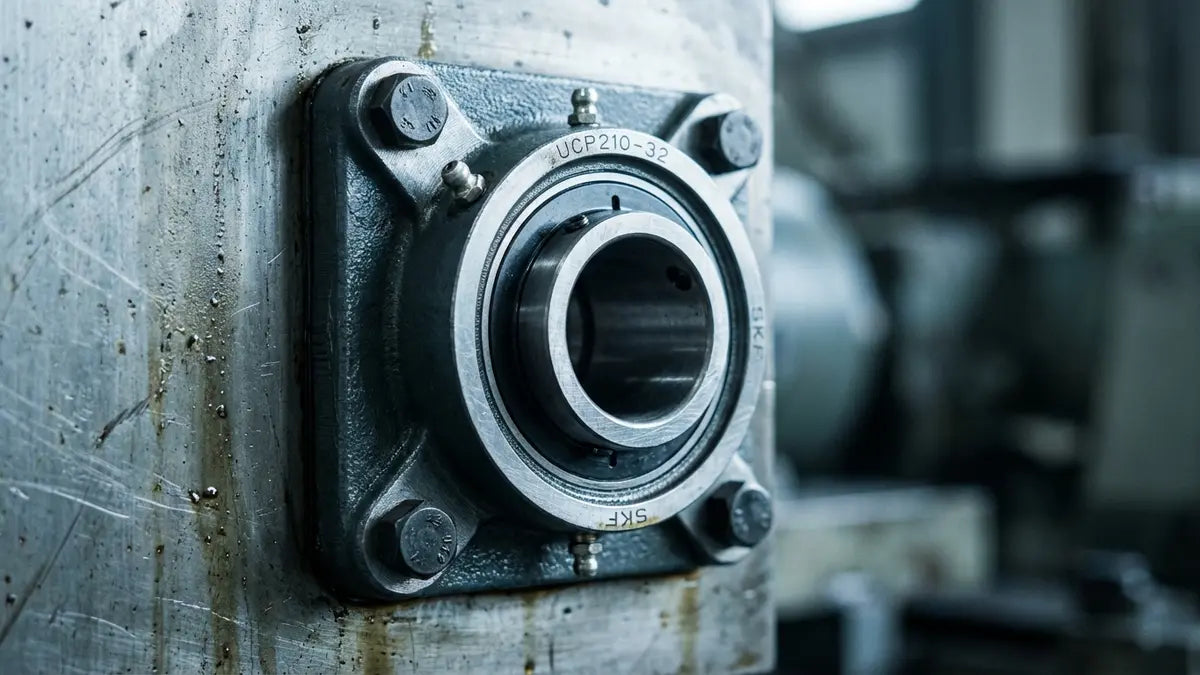

Ce que cache un arbre légèrement oxydé avant le montage Vous sortez une pièce du stock, elle a traîné là six mois, et l'arbre présente une fine couche de rouille superficielle. Rien de grave en apparence. Pourtant, c'est exactement là que commence la majorité des problèmes de palier auto-aligneur que j'ai eu à diagnostiquer. Un arbre oxydé ou mal préparé, c'est une tolérance d'ajustement compromise. Et la tolérance, c'est tout. Pour un montage palier auto aligneur correct, l'arbre doit être rectifié à l'émeri fin (grain 400 minimum), propre et dégraissé. Vérifiez ensuite le diamètre avec un pied à coulisse ou un micromètre : la tolérance visée est généralement h6 ou js6 selon la nature des charges. Pourquoi c'est critique ? Parce que l'ajustement entre l'alésage du roulement et l'arbre conditionne directement l'efficacité du blocage en rotation. Un arbre sous-dimensionné de 0,05 mm, et la bague intérieure tourne librement. La vis de serrage ne rattrapera jamais ce jeu. Nettoyez systématiquement, mesurez, dégraissez. Dans cet ordre. Toujours. La vis de pression qui ne mord pas : diagnostic et solution en 3 minutes Vous avez serré la vis Allen à fond. Le montage paraît stable. Deux heures plus tard, le palier roulement auto-aligneur a glissé de 15 mm sur l'arbre. Ça vous dit quelque chose ? Causes probables, par ordre de fréquence : Absence de méplat sur l'arbre : la vis "bute" sur une surface cylindrique lisse, et le couple de maintien est insuffisant. Sur-serrage : le filet est écrasé, la vis ne plaque plus correctement. Mauvais positionnement : la vis n'est pas centrée sur le méplat ou le pointeau. La solution immédiate : si l'arbre est lisse, utilisez un manchon de serrage conique. C'est le seul moyen fiable de bloquer un arbre sans méplat usiné. Pour les arbres avec méplat, respectez le couple de serrage recommandé (8 à 12 Nm pour une vis M6 sur Ø25 mm, ne dépassez pas). Le palier à semelle ESP205 Ø25mm SNR intègre des vis de blocage calibrées avec couple de serrage indiqué dans la documentation. Ce genre de détail évite bien des mauvaises surprises sur un palier auto-aligneur de série. Aligner sans comparateur : ce que les bons techniciens font à l'oeil et à la règle La réalité de la plupart des ateliers : pas de comparateur à cadran, pas de laser d'alignement. Et pourtant, les lignes d'arbres tournent correctement. Comment ? D'abord, rappelons un avantage réel du montage palier auto-aligneur : le roulement intégré tolère des désalignements de 2° à 3° selon la référence. C'est utile, mais ça ne dispense pas d'un premier alignement soigneux. Voici la méthode terrain : Posez une règle droite sur les corps de paliers : elle doit reposer sans jeu visible. Contrôlez la coplanarité des semelles avec un niveau à bulle si l'arbre est horizontal. Ne serrez jamais définitivement le premier palier avant d'avoir positionné tous les autres sur la ligne d'arbre. L'erreur classique ? Serrer les boulons de fixation en séquence linéaire plutôt qu'en étoile. Résultat : la semelle se déforme légèrement et introduit une contrainte que le roulement subira en permanence. Pour les montages sous charges importantes, le palier à semelle ESP206 Ø30mm offre une rigidité de corps adaptée. Serrez toujours en croix. Toujours. Le palier qui chauffe après deux heures : trois causes que personne ne vérifie L'échauffement anormal après quelques heures de fonctionnement est le signal d'alarme numéro un. Voici les trois coupables les plus fréquents, dans l'ordre où il faut les vérifier. 1. Surcharge de graisse au montage. Contre-intuitif, mais réel : trop de graisse génère un échauffement par cisaillement. La quantité correcte est de 30 à 50 % du volume libre du logement, pas davantage. Les paliers roulement auto-aligneur de la gamme SNR/NTN ESP sont souvent livrés pré-graissés à vie. Si vous en rajoutez par réflexe, vous créez le problème vous-même. Le palier à semelle ESP204 Ø20mm entre dans cette catégorie : pas besoin de rajouter de graisse au montage. 2. Précontrainte axiale excessive. Si l'alignement n'est pas correct, l'arbre tire sur le roulement. Résultat : les billes ou les rouleaux travaillent en dehors de leur plan de charge optimal. Température en hausse garantie. 3. Joint d'étanchéité mal repositionné. Après un remontage, le joint peut frotter directement sur l'arbre. Le diagnostic est simple : touchez le palier auto-aligneur après 30 minutes. Si la chaleur est concentrée sur le bord du logement, c'est le joint. Maintenance préventive : ce que les techniciens font désormais systématiquement Après avoir vécu les situations décrites ci-dessus, les techniciens expérimentés ont intégré quelques réflexes simples. Pas besoin d'outillage sophistiqué pour un montage palier auto aligneur fiable dans la durée. Le contrôle périodique du couple de serrage des vis de blocage (tous les 500 h ou selon le cahier machine) prend moins de deux minutes par palier. La vérification de la température par thermomètre infrarouge est tout aussi rapide : au-delà de +40°C par rapport à l'ambiante, c'est un signal d'investigation immédiat. Inspectez visuellement les joints à chaque arrêt planifié. Pour les paliers avec graisseur, respectez les intervalles de lubrification sans improviser les quantités. Selon votre contexte, pensez aussi aux alternatives : les paliers applique 2 trous pour les montages en espace réduit, les paliers tendeurs pour les transmissions par courroie. Et pour les environnements corrosifs ou alimentaires, orientez-vous vers les versions en inox. Toutes ces références sont disponibles dans notre sélection de paliers auto-aligneurs. Questions fréquentes sur le palier auto-aligneur Qu'est-ce qu'un palier auto-aligneur ? Un palier auto-aligneur est un ensemble complet intégrant un roulement dont la bague extérieure est sphérique, logée dans un logement de même forme. Cette conception permet de compenser automatiquement les défauts d'alignement jusqu'à 2° à 3°, sans contraindre le roulement. Contrairement à un palier standard, il tolère les légères erreurs de montage ou les déformations de bâti sans dégradation prématurée. Quelle est la différence entre un palier et un roulement ? Le roulement est l'organe de guidage en rotation : billes, rouleaux, bagues intérieure et extérieure. Le palier, lui, est l'ensemble complet : il inclut le logement (corps en fonte ou inox), le roulement, et le système de fixation sur le bâti. Vous montez un palier sur la machine, le roulement est à l'intérieur. Les paliers à bride sont-ils tous auto-aligneurs ? Non, pas systématiquement. Certains paliers à bride, comme les paliers applique ronds 4 trous, peuvent intégrer un roulement auto-aligneur selon la référence choisie, mais ce n'est pas automatique. Vérifiez toujours la désignation du roulement intégré avant de commander. Quand choisir un palier à rouleaux plutôt qu'un palier à billes ? Les roulements à billes conviennent bien aux charges légères à modérées et aux vitesses élevées. Les roulements à rouleaux supportent des charges radiales bien plus importantes grâce à leur surface de contact linéaire. Si votre application génère de fortes charges radiales (convoyeur lourd, presse, broyeur), orientez-vous vers un palier à rouleaux. Pour des charges mixtes modérées, le palier à billes auto-aligneur reste le choix standard.

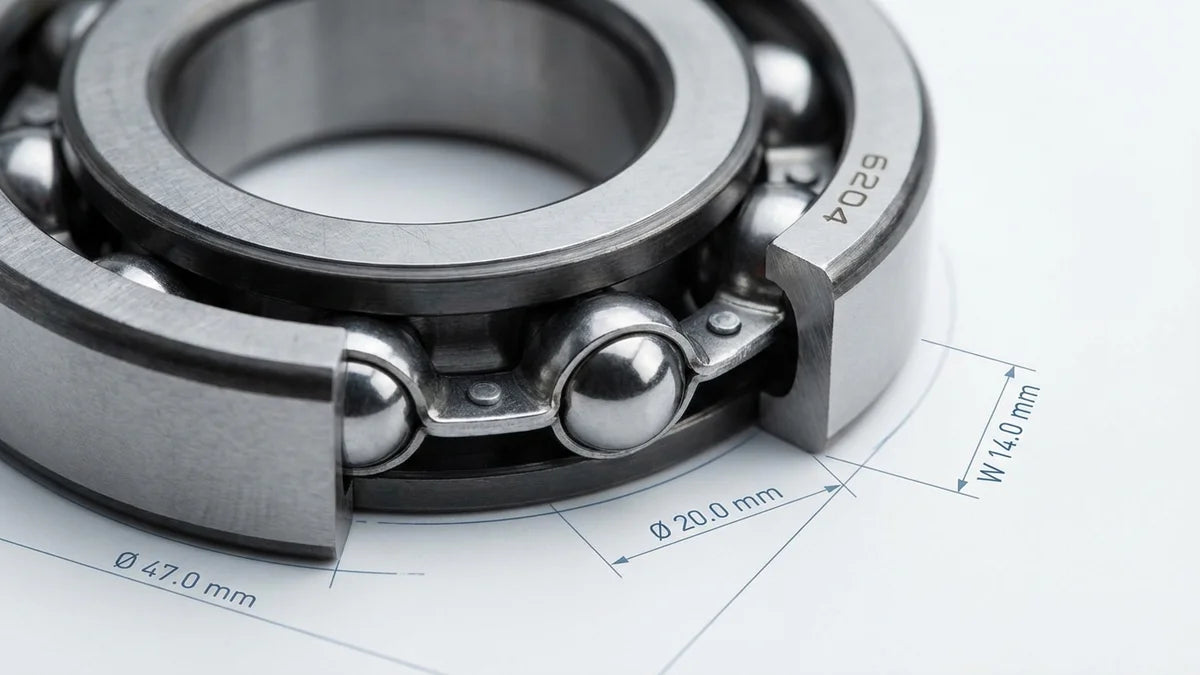

À quoi sert vraiment un roulement à billes Derrière chaque roue qui tourne, chaque moteur qui ronronne ou chaque broche de machine-outil qui file à grande vitesse, il y a un roulement à billes. Son rôle ? Remplacer le frottement de glissement, qui use et chauffe les pièces, par un frottement de roulement bien plus doux et efficace. Résultat : moins d'usure, moins de chaleur, moins d'énergie gaspillée. On en trouve partout : dans le pédalier de votre vélo, dans les électromoteurs industriels, dans les broches de fraiseuses. Les différents types de roulement à billes couvrent un spectre très large d'applications, des plus légères aux plus exigeantes. La grande famille des roulements à gorge profonde, que l'on reconnaît à la série 60XX (6000, 6001, 6002...), représente la référence la plus répandue. Mais encore faut-il choisir la bonne. Notre sélection de roulement à billes couvre l'ensemble de ces séries. Voyons d'abord comment identifier précisément les dimensions dont vous avez besoin. Mesurer son roulement usé en trois dimensions Avant de commander quoi que ce soit, sortez un pied à coulisse. Trois cotes suffisent à identifier n'importe quel roulement à billes : le diamètre intérieur (d), le diamètre extérieur (D) et la largeur (B). Voici comment procéder concrètement : d (diamètre intérieur) : mesurez l'alésage central en insérant les petites mâchoires intérieures du pied à coulisse à l'intérieur de la bague. D (diamètre extérieur) : posez les grandes mâchoires extérieures autour de la bague externe, bien à plat. B (largeur) : retournez le pied à coulisse et utilisez le bec en profondeur, ou pincez le roulement sur sa tranche. Bonne nouvelle : les dimensions en matière de roulement à billes sont normalisées ISO. Vous les trouverez parfois gravées directement sur la bague extérieure du roulement. Si la référence est encore lisible, c'est encore plus simple. Voici trois exemples issus du catalogue pour illustrer la progression : Roulement à billes 6000EE : d=10 mm, D=26 mm, B=8 mm Roulement à billes 6001EE : d=12 mm, D=28 mm, B=8 mm Roulement à billes 6002EE : d=15 mm, D=32 mm, B=9 mm Notez la logique : le diamètre intérieur augmente régulièrement, tandis que la largeur reste quasi constante. Un mini roulement à billes comme le 6000EE convient parfaitement aux petits axes de 10 mm. Chaque millimètre compte, donc mesurez deux fois avant de valider. Décoder la référence normalisée gravée sur la bague Prenons un exemple concret : la référence roulement à billes 6003EE. Chaque caractère a une signification précise selon la nomenclature ISO de la série 6000 : 6 : roulement à billes à gorge profonde (le type le plus polyvalent) 0 : série de largeur standard 03 : code du diamètre intérieur, soit 17 mm EE : double joint contact (étanchéité totale) La progression est logique : le roulement à billes 6004EE passe à 20 mm de diamètre intérieur, pour un encombrement de 42x12 mm. Ce système permet de commander la bonne pièce sans ambiguïté, même si l'étiquette d'origine est illisible. La bonne nouvelle, c'est que les marques SNR, SKF, FAG et NSK partagent toutes cette même nomenclature ISO. Un roulement à billes SKF référencé 6003 est parfaitement interchangeable avec son équivalent SNR ou FAG, à condition de vérifier la même désignation d'étanchéité. Pratique pour les remplacements urgents. Choisir le bon niveau d'étanchéité selon l'environnement L'étanchéité d'un roulement, c'est souvent ce qui fait la différence entre six mois de service et cinq ans. Il existe trois grandes options : Roulement ouvert : sans protection. Idéal pour les très hautes vitesses en environnement propre, lubrification externe nécessaire. Flasque métallique (Z ou ZZ) : protection partielle contre la poussière, frottement minimal, vitesse admissible élevée. Joint contact (EE ou 2RS) : étanchéité totale. Parfait pour l'humidité, la boue, les environnements poussiéreux. Légère réduction de la vitesse limite en contrepartie. Les roulements 6000EE à 6004EE du catalogue sont tous équipés de joints double contact, ce qui les rend polyvalents et adaptés aux conditions exigeantes du quotidien. Pour aller plus loin, voir tous les roulements à billes disponibles dans la collection complète. Pour les charges purement axiales, explorez aussi la butée à billes, une solution dédiée à ce type de sollicitation. Charge radiale, charge axiale et vitesse : valider son choix avant de commander Un roulement peut subir deux types de forces : la charge radiale, perpendiculaire à l'axe (le cas le plus fréquent), et la charge axiale, parallèle à l'axe. Les roulements à gorge profonde de la série 6000 gèrent les deux, mais restent surtout optimisés pour les charges radiales. Prenons un exemple parlant : un roulement à billes pour vélo, monté sur l'axe de roue arrière, encaisse une charge radiale importante (le poids du cycliste) et une charge axiale faible (les virages). Le 6001EE ou le 6002EE convient parfaitement à cet usage. En revanche, si les charges axiales dominent, orientez-vous vers le roulement à deux rangées de billes, plus robuste dans cette configuration. Il existe aussi le roulement à billes à contact oblique, conçu spécifiquement pour les charges axiales élevées grâce à l'angle de contact de ses billes. Concernant la vitesse : plus le diamètre extérieur est grand, plus la vitesse limite diminue. Pour les applications rapides, consultez toujours la fiche technique du fabricant. Questions fréquentes sur les roulements à billes Quelle est la différence entre un roulement à billes et un roulement à rouleaux ? Le roulement à billes utilise des éléments roulants sphériques, ce qui génère un contact ponctuel. Il excelle à haute vitesse pour des charges modérées. Le roulement à rouleaux, lui, utilise des cylindres avec un contact linéaire : il supporte des charges bien plus lourdes, mais à des vitesses plus faibles. Le choix dépend donc directement du profil de charge de votre application. Quels sont les signes qu'un roulement à billes est défectueux ? Les signaux ne trompent pas : bruit anormal (sifflement, claquement ou grondement), vibrations inhabituelles, échauffement excessif de la zone de montage, ou jeu mécanique perceptible à la main. Si vous constatez l'un de ces symptômes, le roulement est à remplacer sans tarder pour éviter des dommages aux pièces voisines. Quelle est la durée de vie d'un roulement à billes ? Elle varie selon la charge, la vitesse et la qualité de la lubrification. Les normes ISO expriment la durée de vie sous la notion L10 : 90 % des roulements atteignent ou dépassent cette durée dans des conditions normales. Une lubrification soignée et régulière peut facilement multiplier cette durée de vie par deux ou trois. C'est souvent le paramètre le plus négligé, et pourtant le plus accessible. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement dégradé peut céder brutalement, entraîner des dommages importants sur les pièces adjacentes (arbre, carter, roue dentée) et, dans des applications mobiles comme le vélo ou l'automobile, créer un vrai risque d'accident. Le remplacement préventif coûte toujours moins cher qu'une casse en pleine utilisation.

Pourquoi le graissage de pré-saison fait la différence entre une moisson fluide et une panne au champ Un palier de secoueur de paille grippé en pleine moissonneuse, c'est entre 80 et 250 euros de pièce. Mais ce n'est pas le pire. Le pire, c'est d'attendre le technicien du concessionnaire, qui traite déjà dix urgences dans le secteur. Deux jours d'immobilisation par temps sec en juillet, ça ne se rattrape pas. La récolte n'attend pas. Ce qu'on constate en atelier, c'est que la majorité de ces pannes estivales auraient pu être évitées. Un graissage absent, insuffisant ou mal adapté est responsable de près de 60 % des défaillances mécaniques constatées en saison sur tracteurs et moissonneuses. Ce n'est pas une estimation : c'est ce qu'on retrouve systématiquement à l'analyse des pièces usées. La bonne nouvelle, c'est que vous avez une fenêtre. Les deux à trois semaines qui précèdent la moisson sont le seul moment où vous pouvez intervenir sans pression, avec le temps de faire les choses correctement. Une cartouche de graisse agricole adaptée et un pistolet en bon état suffisent pour couvrir l'essentiel. Le protocole qui suit vous guide point par point, sans rien oublier. Checklist tracteur : les 8 points de graissage à ne jamais sauter Avant toute injection, nettoyez systématiquement les nipples avec un chiffon sec. Un graisseur encrassé renvoie la pression vers l'arrière, pas vers le palier. Vérifiez aussi qu'ils ne sont pas arrachés ou obstrués. Cardan de prise de force (PTO) : graisse EP2 au bisulfure de molybdène (MoS2), 3 à 5 coups de pompe. Signe de bonne application : légère exsudation en bout de joint. Attention : n'utilisez jamais une graisse universelle ici. Les cannelures de PTO travaillent sous pression de contact élevée. La graisse universelle ne tient pas : résultat, cannelures rayées en une saison. Rotules de barre de direction : graisse en cartouche EP2 lithium, 2 coups de pompe par rotule. Arrêtez dès que la graisse ressort par le joint soufflet. Axes de relevage trois points : graisse EP2 lithium, 2 à 3 coups. Vérifiez les deux axes supérieurs et l'axe inférieur de barre de poussée. Paliers de pont avant (4RM) : graisse lithium EP2, 4 coups par palier. Exsudation légère = bon signe. Vérins de direction : 1 à 2 coups par nipple, graisse cartouche universelle EP2. Pivot de roue avant : 3 coups de pompe, graisse EP2. Point souvent oublié, souvent grippé. Attaches rapides d'outil : graisse au pinceau ou 1 coup de pompe, graisse universelle suffit ici. Manchons de transmission : graisse MoS2 ou pot de graisse 5 kg pour les parcs importants, 4 à 5 coups par manchon. Moissonneuse-batteuse : les zones oubliées qui coûtent le plus cher La moissonneuse, c'est une autre histoire. Les points de graissage sont nombreux, souvent cachés, et certains techniciens eux-mêmes les ratent faute de temps. Voici ceux qui reviennent systématiquement à l'origine des pannes. Paliers de secoueurs de paille : comptez 5 à 6 axes selon les modèles. Fréquence recommandée : toutes les 50 heures de travail, et un graissage complet en pré-saison. Utilisez une graisse en cartouche lithium complexe haute température, les secoueurs chauffent fortement en conditions sèches. Paliers de table de coupe (vis sans fin, rabatteur) : toutes les 10 heures en cours de saison. Ces paliers accumulent poussière et débris végétaux. Résultat : les nipples s'obstruent vite. Nipple arraché ou bouché : c'est l'erreur qu'on voit le plus souvent. L'agriculteur pompe, sent une légère résistance, et croit avoir graissé. En réalité, la graisse n'est pas passée. Si le nipple ne cède pas, tentez un débouchage avec un fin fil métallique. Sinon, remplacez-le. Moins d'un euro la pièce. Axes de tension de courroies et paliers de ventilateur de nettoyage : 2 coups de pompe par point, cartouche de graisse agricole EP2 lithium. À ne pas confondre avec les chaînes à bain d'huile, qui elles ne se graissent pas à la cartouche. Choisir la bonne cartouche : EP2, universelle, lithium complexe... ce que cachent les étiquettes Les étiquettes se ressemblent. Les performances, non. Voici les trois familles à connaître pour ne pas se tromper. Graisse EP2 lithium : c'est la référence polyvalente. Elle convient aux rotules, relevages, pivots et axes de tracteur. En format cartouche de graisse 400 g, elle est compatible avec tous les pistolets standard. Pour les grands parcs ou les ateliers, le pot de graisse 5 kg permet de recharger le pistolet professionnel rapidement sans gaspillage. Graisse lithium complexe haute température : réservez-la aux paliers de moissonneuse-batteuse. Ces pièces montent à des températures que la graisse EP2 classique ne supporte pas longtemps. Vous évitez ainsi la liquéfaction et la perte de film lubrifiant. Graisse au bisulfure de molybdène (MoS2) : indispensable sur les cardans, cannelures de PTO et pièces soumises à de fortes pressions de contact. Le MoS2 forme un film solide qui résiste là où les graisses classiques s'écrasent. Disponible en graisse cartouche ou en pot selon les volumes. Retrouvez notre sélection de graisses en pot et en cartouche adaptées au machinisme agricole, classées par usage. Les 5 erreurs d'atelier qui neutralisent même la meilleure graisse Nipple arraché ou obstrué : vous pompez dans le vide. La graisse ressort sur le côté ou reste bloquée. Solution : tester la résistance à la pompe, inspecter visuellement. Si le nipple est mort, le remplacer coûte moins d'un euro. Mauvaise graisse sur la PTO : une graisse universelle à la place d'une graisse EP haute pression, et les cannelures sont rayées avant la fin de saison. La graisse en cartouche MoS2 n'est pas une option ici, c'est une obligation. Sur-graissage des roulements étanches : trop de graisse brise les joints d'étanchéité. Sur un roulement à joints, 1 à 2 coups de pompe suffisent. Pas plus. Mélange de graisses incompatibles : lithium + calcium = séparation de phase, perte totale de consistance. Si vous changez de référence, vidangez ou nettoyez le point avant d'injecter. Graissage à froid sur pièce figée : la graisse ne circule pas dans le palier si les billes ne tournent pas. Faites tourner la machine quelques tours avant ou juste après l'injection. Simple, efficace, souvent ignoré. Questions fréquentes sur le graissage agricole Qu'est-ce que la graisse pour cartouches ? C'est une graisse mécanique conditionnée dans un cylindre plastique de 400 g, compatible avec les pistolets à graisse standard. Elle existe en plusieurs formulations : EP2 lithium pour usage général, lithium complexe pour hautes températures, ou MoS2 pour les pièces sous forte pression. Le format cartouche de graisse facilite l'application sur chantier sans manipulation de pot. Comment recharger une cartouche de graisse vide ? Retirez le fond de la cartouche vide, plongez-la dans un pot de graisse mécanique 5 kg et remontez le piston pour aspirer la graisse. Remettez le fond en place et réintroduisez la cartouche dans le pistolet. Certains pistolets professionnels acceptent également la recharge en vrac directement depuis le pot. Pourquoi utiliser de la graisse cuivrée ? La graisse cuivrée contient des particules de cuivre en suspension qui empêchent le grippage des assemblages filetés exposés à la chaleur ou à la corrosion : boulons de collecteur, flasques de moyeu, goujons de turbo. Elle n'est pas destinée aux roulements ni aux paliers. C'est un anti-grippage, pas un lubrifiant de palier. À quelle fréquence graisser une moissonneuse-batteuse ? La fréquence dépend du point : toutes les 10 heures pour la table de coupe et les zones très exposées, toutes les 50 heures pour les paliers de secoueurs. Un graissage complet en pré-saison est indispensable avant chaque moisson. Consultez le carnet d'entretien constructeur et complétez avec une cartouche de graisse EP2 adaptée à chaque zone.

Ce que cachent les suffixes derrière une référence de roulement Vous avez déjà commandé un roulement à billes en vous basant uniquement sur ses dimensions ? Vous n'êtes pas le seul. La majorité des acheteurs regardent le triplet d, D, B (alésage, diamètre extérieur, largeur) et passent complètement à côté du suffixe. Et c'est souvent là que tout se joue. Un roulement à billes sans suffixe est dit "ouvert" : aucune protection latérale, les billes sont exposées directement à l'environnement. Dès qu'un suffixe apparaît dans la référence, par exemple 6000-2RS ou 6205-ZZ, il indique le type et le nombre de protections montées sur le roulement. Ce détail a des conséquences très concrètes : durée de vie, vitesse maximale admissible, nécessité ou non de relubrifier régulièrement. Retrouvez notre sélection de roulement simple rangée de billes pour explorer les différentes variantes disponibles. Ce type de roulement, le plus courant sur le marché, est proposé dans toutes les versions d'étanchéité. La section suivante vous donne les chiffres précis pour chaque suffixe. Z, ZZ, RS, 2RS : le tableau comparatif chiffré que personne ne vous montre Voici le tableau que vous auriez aimé trouver dès le départ. Les données ci-dessous vous permettent de comprendre en un coup d'œil les différences d'étanchéité pour votre roulement à billes. Suffixe Type de protection Protection poussière Protection humidité Impact vitesse maxi Ouvert (sans suffixe) Aucune Aucune Aucune 100 % (référence) Z (un côté) Flasque métallique un côté Bonne Faible Réduction ~5 % ZZ (deux côtés) Flasques métalliques deux côtés Bonne Faible à moyenne Réduction ~8 à 10 % RS (un côté) Joint lèvre contact un côté Très bonne Bonne Réduction ~15 à 20 % 2RS (deux côtés) Joints lèvre contact deux côtés Excellente Excellente Réduction ~20 à 30 % Ce qui explique ces écarts : le flasque métallique (Z/ZZ) ne touche pas la bague intérieure. Il génère très peu de friction supplémentaire, mais n'assure pas une étanchéité efficace aux liquides. Le joint lèvre (RS/2RS), en contact glissant avec la bague intérieure, offre une bien meilleure étanchéité à l'humidité, au prix d'une friction plus élevée. C'est précisément ce contact qui abaisse la vitesse limite admissible. La différence entre roulement RS et 2RS tient donc uniquement au nombre de côtés protégés, avec un impact direct sur l'étanchéité globale du roulement à billes. Quelle variante choisir selon votre application Les données techniques, c'est bien. Savoir quoi commander concrètement, c'est mieux. Voici comment choisir selon votre contexte réel. Environnement propre et sec, vitesse élevée (moteurs électriques, machines-outils) : privilégiez les versions ouvertes ou ZZ. La lubrification externe reste possible, et vous préservez la vitesse maximale du roulement. Présence de poussière ou de copeaux (ventilation industrielle, environnement de production) : le ZZ est votre allié. Il protège mécaniquement sans trop pénaliser la vitesse de rotation. Environnement humide ou projections légères (électroménager, outillage extérieur) : choisissez un RS si une seule face est exposée, un 2RS si l'humidité est présente des deux côtés. Application sans possibilité de relubrification (vélo, petits équipements, appareils domestiques) : le 2RS s'impose. Lubrification à vie intégrée, étanchéité maximale. Le roulement SNR 6000-2RS est une référence polyvalente idéale pour ces usages. Pour les petits équipements, le roulement à billes 608 - ø8x22x7 en version RS ou 2RS est l'une des références les plus courantes du marché. Lire une référence SNR complète : décoder la désignation en moins d'une minute Bonne nouvelle : décrypter une référence de roulement à billes, ça s'apprend en deux minutes. Laissez-moi vous montrer avec deux exemples concrets. Exemple 1 : 6000-2RS 6 : série 6, roulement à billes à rainure profonde 000 : alésage de 10 mm -2RS : deux joints contact lèvre, un de chaque côté Exemple 2 : roulement à billes 607 - ø7x19x6 6 : série 6 07 : alésage de 7 mm -Z : un seul flasque métallique côté unique Une note pratique qui rassure beaucoup d'acheteurs : un 6000-Z et un 6000-ZZ ont exactement les mêmes dimensions extérieures. La différence ne porte que sur le nombre de côtés protégés. L'interchangeabilité dimensionnelle est totale, ce qui simplifie vraiment le remplacement. Vous pouvez explorer l'ensemble de notre gamme de roulement à billes pour trouver la désignation correspondant à votre besoin. Température, vitesse et durée de vie : les chiffres à connaître avant de commander On parle souvent d'étanchéité, mais rarement des limites thermiques. Voici ce qui change vraiment selon la version choisie. Les joints RS/2RS en caoutchouc nitrile (NBR), les plus courants, supportent une plage de -40 °C à +120 °C en continu. Si votre application dépasse cette limite, certains fabricants proposent des joints en Viton (FKM, parfois noté "DDU"), tolérés jusqu'à +160 °C. Les flasques métalliques Z/ZZ, eux, n'ont pas de joint organique : ils tiennent jusqu'à +150 °C sans dégradation. Attention toutefois : la graisse de remplissage standard des roulements prélubrifiés 2RS ou ZZ ne dépasse généralement pas +120 °C. Au-delà, mieux vaut passer à un roulement ouvert avec graisse haute température ou lubrification à l'huile. Pour les applications à très haute vitesse (facteur ndm supérieur à 300 000), les variantes Z, ZZ ou ouvertes restent les plus adaptées. Le roulement SNR 623 en est un bon exemple : ce petit roulement très utilisé en grande vitesse est disponible en version Z, précisément pour limiter la friction à haute cadence. Questions fréquentes sur l'étanchéité des roulements à billes Quelle est la différence entre un roulement RS et un roulement 2RS ? Un roulement RS possède un joint contact lèvre d'un seul côté. Le 2RS en possède deux, un de chaque côté. Le 2RS est préféré lorsque l'exposition aux contaminants ou à l'humidité est possible des deux côtés du roulement à billes. La lubrification à vie est alors complètement protégée. Quels sont les différents types de roulements à billes ? Les principaux types sont : roulement à rainure profonde (simple rangée), contact oblique, et rotule sur billes. Dans chaque famille, les variantes d'étanchéité Z, ZZ, RS et 2RS s'appliquent selon les conditions d'utilisation souhaitées. Quels sont les signes qu'un roulement à billes est défectueux ? Les principaux indicateurs sont : un bruit anormal (sifflement ou claquement), des vibrations inhabituelles, un échauffement excessif en fonctionnement, ou un jeu radial et axial perceptible à la main. Un roulement à billes en fin de vie se signale rarement sans prévenir. Comment déterminer la taille d'un roulement à billes ? Trois mesures suffisent : l'alésage intérieur (d), le diamètre extérieur (D) et la largeur (B). Ces trois cotes permettent d'identifier la référence normalisée ISO correspondante. Un pied à coulisse suffit pour relever ces dimensions sur le roulement en place. Consultez aussi notre roulement à billes 609 - ø9x24x7 comme exemple de référence ISO courante.

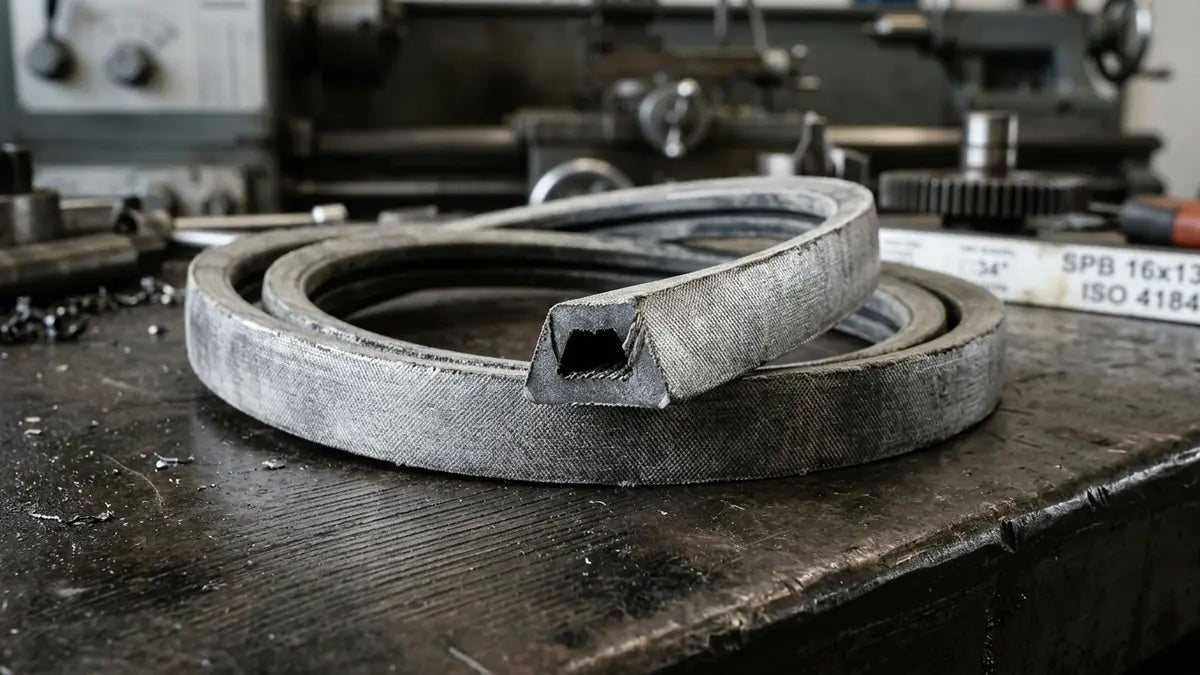

Ce que signifient vraiment les trois longueurs d'une courroie trapézoïdale Voici le truc : la plupart des erreurs de commande viennent d'une confusion entre trois notions qui semblent pourtant simples. Quand on parle de la dimension d'une courroie trapézoïdale, on peut désigner trois longueurs différentes, et les confondre coûte cher. La longueur primitive (Ld), aussi appelée longueur de référence, correspond à la fibre neutre de la courroie, là où les fils de traction sont logés. C'est elle qui est normalisée selon la norme ISO 4184, et c'est elle qui figure dans toutes les références produit des catalogues. La longueur extérieure (La) est la mesure du pourtour extérieur, toujours supérieure à Ld. La longueur intérieure (Li) est le périmètre intérieur, toujours inférieure. Un exemple concret : pour une courroie SPZ 630, Ld = 630 mm, La ≈ 642 mm, Li ≈ 617 mm. Si vous commandez en vous basant sur La au lieu de Ld, vous recevez une courroie trop courte. C'est la cause numéro un des mauvaises surprises à la livraison. Retenez une règle simple : la courroie trapézoïdale dimension officielle, c'est toujours Ld. Si vous trouvez notre sélection de courroie trapézoïdale, toutes les références sont exprimées en longueur primitive. Vous ne pouvez pas vous tromper. Tableau des dimensions standards par profil : SPZ, SPA, SPB, SPC, Z, A, B, C C'est la section que vous attendiez. Ce tableau des dimensions de courroie trapézoïdale regroupe les 8 profils normalisés selon les normes DIN 7753 et ISO 4184. Les profils étroits (SP) transmettent plus de puissance dans un encombrement réduit que leurs homologues classiques. Profil Largeur (mm) Hauteur (mm) Angle (°) Ld typique Puissance max Norme SPZ 10 8 40° 487 à 3 550 mm 3,5 kW DIN 7753 / ISO 4184 SPA 13 10 40° 682 à 4 500 mm 11 kW DIN 7753 / ISO 4184 SPB 17 14 40° 1 120 à 8 000 mm 30 kW DIN 7753 / ISO 4184 SPC 22 18 40° 2 000 à 12 500 mm 90 kW DIN 7753 / ISO 4184 Z 10 6 40° 400 à 2 500 mm Petites puissances ISO 4184 A 13 8 40° 560 à 3 550 mm Moyennes puissances ISO 4184 B 17 11 40° 900 à 6 000 mm Moyennes puissances ISO 4184 C 22 14 40° 1 800 à 9 000 mm Fortes puissances ISO 4184 Pour les séries complètes avec toutes les longueurs disponibles, le catalogue courroie trapézoïdale PDF de chaque fabricant (Optibelt, Gates, Bando) reste la référence. Consultez notre gamme complète de courroies trapézoïdales pour trouver rapidement le bon profil. Comment décoder une référence de courroie gravée sur la courroie elle-même Bonne nouvelle : la réponse est souvent inscrite directement sur la courroie. Encore faut-il savoir la lire. Voici comment décomposer une référence de courroie en quelques secondes. Prenons l'exemple SPZ 630 : SPZ : famille du profil étroit, section 10 × 8 mm 630 : longueur primitive Ld = 630 mm Autre exemple : SPA 1060 = profil SPA (13 × 10 mm), Ld = 1 060 mm. Simple. Certaines courroies ajoutent un suffixe fabricant comme "Optibelt SK" ou "Gates Hi-Power", ce qui n'affecte pas les dimensions. Attention au cas des profils classiques exprimés en pouces (ex. : A50 = profil A, 50 pouces de longueur intérieure, soit Li ≈ 1 270 mm). Il faut alors convertir pour retrouver Ld. C'est un piège classique, surtout sur des machines importées. Pour apprendre comment mesurer une courroie trapézoïdale et valider votre référence, rendez-vous à la section suivante. Et si vous avez déjà identifié votre profil, vous pouvez consulter directement la fiche produit de la courroie SPZ 630 Optibelt comme point de référence concret. Tableau de correspondance profils étroits et profils classiques avec tolérances ISO On casse un mythe ici : SPZ et Z, c'est proche, mais pas interchangeable. Voici le tableau de correspondance entre profils étroits et profils classiques, avec les tolérances sur Ld selon ISO 4184. Profil étroit Profil classique équivalent Différence de section Puissance supplémentaire (étroit) Interchangeabilité Tolérance Ld (ISO 4184) SPZ Z 10×8 vs 10×6 mm +40 % environ Non ±0,5 mm (Ld ≤ 1 000 mm) SPA A 13×10 vs 13×8 mm +35 % environ Non ±0,8 mm SPB B 17×14 vs 17×11 mm +30 % environ Non ±1,0 mm SPC C 22×18 vs 22×14 mm +25 % environ Non ±1,5 mm Ces tolérances conditionnent directement le réglage de tension. Une courroie hors tolérance entraîne un glissement prématuré ou une surcharge sur les roulements. Ne les ignorez pas. Pour des longueurs proches dans le même profil, comparez par exemple la courroie trapézoïdale SPZ 512 et la courroie trapézoïdale SPZ 562 : 50 mm d'écart, et pourtant deux applications bien distinctes. Mesurer soi-même une courroie usagée pour trouver le bon remplacement Vous avez une courroie usée sans référence lisible ? Pas de panique. Voici comment mesurer une courroie trapézoïdale en 4 étapes pour retrouver la bonne dimension de courroie trapézoïdale. Mesurez la longueur extérieure (La) avec un ruban souple enroulé autour de la courroie à plat. Mesurez la largeur en tête (surface extérieure) pour identifier le profil. Mesurez la hauteur totale avec un pied à coulisse. Calculez Ld : pour le profil SPZ, Ld = La - 12 mm (différentiel standard). Exemple : La = 642 mm, donc Ld = 630 mm. Attention : une courroie étirée ou usée donne une mesure faussée. Si l'état est douteux, fiez-vous à la référence gravée ou au manuel machine. Pour le remplacement de courroie, la courroie trapézoïdale SPZ 587 est un exemple de longueur intermédiaire qu'on identifie facilement par cette méthode. Questions fréquentes sur les courroies trapézoïdales Qu'est-ce qu'une courroie trapézoïdale ? Une courroie trapézoïdale est un organe de transmission mécanique dont la section transversale a la forme d'un trapèze. Elle s'encastre dans la gorge d'une poulie pour transmettre un couple entre deux axes, sans glissement grâce au coincement latéral. C'est la solution la plus répandue dans l'industrie pour les transmissions par friction. Comment mesurer une courroie trapézoïdale sans erreur ? Mesurez la longueur extérieure (La) avec un ruban souple, identifiez le profil via la largeur et la hauteur au pied à coulisse, puis déduisez la longueur primitive Ld en soustrayant le différentiel propre au profil (ex. : 12 mm pour SPZ). Si la courroie est usée, préférez la référence gravée sur la courroie ou les données du fabricant machine. Quels sont les signes d'une courroie trapézoïdale défectueuse ? Les symptômes les plus courants sont : sifflements lors du démarrage, vibrations anormales, glissement visible sur la poulie, fissures sur les flancs ou la semelle, et flancs brillants indiquant un patinage excessif. Une courroie craquelée ou dont le caoutchouc se délamine doit être remplacée sans attendre. Quelle est la durée de vie d'une courroie trapézoïdale ? Elle varie selon la charge, la température et l'entretien, mais on compte généralement entre 3 000 et 5 000 heures de fonctionnement en conditions normales. Sur une installation multi-courroies, remplacez toujours toutes les courroies en même temps : mélanger une courroie neuve avec des courroies usées répartit mal la charge et accélère l'usure de la nouvelle.

Le test des 3 minutes : évaluer son roulement à la main Un bruit inhabituel sur votre vélo, une machine qui vibre plus que d'habitude, une roue qui résiste légèrement… Vous reconnaissez la situation ? Avant de démonter quoi que ce soit, faites ce test rapide. Aucun outil requis, trois minutes suffisent. Tenez l'axe fixe d'une main et faites tourner la bague extérieure de votre roulement à billes avec l'autre. Vous cherchez une résistance inhabituelle, un accrochage ou au contraire un tournage trop libre. Idéalement, ça tourne de façon fluide et régulière, sans à-coups. Ensuite, tendez l'oreille. Un crissement, un grondement même léger ? Notez-le mentalement. Enfin, poussez doucement l'axe dans plusieurs directions : vers vous, en latéral, en rotation axiale. Un jeu perceptible, même minime, est l'un des premiers signes d'un roulement à billes défectueux. Ce protocole sensoriel vous donnera une première réponse fiable en quelques instants. Simple, efficace, et souvent révélateur. Bruit, chaleur, vibration : ce que chaque symptôme révèle vraiment Voici le truc que beaucoup ignorent : chaque type de bruit ou de comportement anormal pointe vers une cause précise. Ce n'est pas du tout au hasard. Un grondement sourd et continu indique généralement une contamination par des particules abrasives ou une lubrification insuffisante. Un crissement aigu et intermittent, lui, est souvent le signe d'une bague fissurée ou d'un défaut localisé sur une bille. Un échauffement anormal après quelques minutes de fonctionnement ? Pensez à une surcharge, une précontrainte excessive ou un manque de graisse. Enfin, des vibrations perceptibles à la main trahissent un désalignement ou une usure avancée des pistes. La norme ISO 15243 classe officiellement les modes de défaillance des roulements en six familles, ce qui valide scientifiquement cette lecture symptomatique. C'est rassurant de savoir que vos observations ont une base solide. La question clé reste : peut-on encore attendre ? En règle générale, un léger bruit sans jeu perceptible autorise une surveillance rapprochée. Mais dès qu'un jeu axial ou radial dépasse 0,1 mm, le remplacement s'impose sans discussion. Et pour être direct : rouler avec un roulement usé est dangereux. Au-delà d'un certain stade, cela peut provoquer un blocage brutal, un échauffement excessif, voire un bris de pièce. La durée de vie d'un roulement à billes n'est pas infinie, et l'ignorer coûte souvent bien plus cher que le roulement lui-même. Comprendre la durée de vie théorique : le calcul L10 sans prise de tête La durée de vie nominale d'un roulement à billes s'exprime avec ce qu'on appelle le L10. Concrètement, c'est le nombre de millions de tours au bout desquels 10 % d'un lot de roulements identiques commencent à montrer des signes de fatigue superficielle. Les 90 % restants tiennent encore. C'est une statistique, pas une garantie individuelle. La formule est simple : L10 = (C/P)³, où C est la charge dynamique de base du roulement (indiquée dans la fiche produit) et P la charge équivalente réellement appliquée. Exemple concret : un roulement 6004EE de SNR avec C = 9,4 kN, soumis à une charge P = 2 kN, donne L10 = (9,4/2)³ = environ 104 millions de tours, soit approximativement 1 700 heures à 1 000 tr/min. Pas mal, non ? Attention toutefois : cette valeur théorique chute fortement en cas de contamination, de manque de lubrification ou de chocs répétés. Les fabricants SKF, FAG et SNR fournissent directement la valeur C pour chaque référence dans leurs fiches techniques. Les dimensions complètes (diamètre intérieur, diamètre extérieur, largeur) figurent également dans chaque fiche produit de la collection, ce qui facilite grandement l'identification et le remplacement. Entretien préventif : les bons gestes pour prolonger la vie du roulement Un entretien régulier peut multiplier la durée de vie réelle d'un roulement à billes par deux à cinq selon les fabricants. C'est l'un des meilleurs retours sur investissement en maintenance. Voici ce qui compte vraiment. Le regraissage périodique avec une graisse lithium NLGI 2 est la base pour les applications standard. Attention à ne pas trop remplir : 30 à 40 % du volume libre suffit. Un excès de graisse provoque justement de l'échauffement, ce qui est contre-productif. Vérifiez aussi l'alignement de l'arbre. Un désalignement de seulement 0,1° suffit à tripler la charge effective sur le roulement. Contrôlez également le jeu de montage : un ajustement trop serré élimine le jeu interne et réduit drastiquement la durée de vie. Enfin, protégez contre la contamination. C'est souvent négligé, pourtant c'est capital. Les roulements avec suffixe EE comme le roulement à billes 6000EE ou le roulement à billes 6002EE de SNR disposent d'une étanchéité renforcée qui limite l'entrée d'eau et de poussière, réduisant du même coup le besoin de regraissage fréquent. Un vrai avantage sur les applications exposées. Retirer et poser un roulement sans arrache-roulement : la méthode qui fonctionne Peut-on remplacer soi-même un roulement ? Oui, dans la grande majorité des cas courants. Voici comment enlever un roulement à billes sans outillage spécialisé, en cinq étapes claires. Étape 1 : Nettoyez et inspectez soigneusement le logement après extraction. Un logement rayé ou ovalisé compromet le nouveau roulement dès le départ. Étape 2 : Pour l'extraction, utilisez deux clés plates symétriques appuyant sur la bague intérieure, ou une douille adaptée et un maillet. Règle absolue : ne frappez jamais la bague extérieure si vous travaillez sur l'arbre. Étape 3 : Relevez la référence gravée sur la bague extérieure (6003, 6004…) pour commander le remplacement exact. Le roulement à billes 6001EE (Ø12x28x8) est par exemple une référence très courante sur les petits équipements motorisés. Étape 4 : Posez le nouveau roulement en appuyant uniquement sur la bague qui reçoit l'ajustement serré. Jamais à travers les billes. C'est l'erreur la plus fréquente et elle endommage immédiatement les pistes. Étape 5 : Vérifiez le jeu résiduel et testez la rotation à la main avant de tout remonter. Deux minutes qui évitent bien des regrets. Questions fréquentes Quels sont les signes qu'un roulement à billes est défectueux ? Les quatre symptômes principaux d'un roulement à billes défectueux sont : un bruit de grondement sourd ou un crissement aigu, un échauffement anormal après quelques minutes de fonctionnement, des vibrations perceptibles à la main et un jeu axial ou radial visible lors d'une poussée manuelle sur l'axe. Quelle est la durée de vie d'un roulement à billes ? La durée de vie d'un roulement à billes varie de 1 000 à 30 000 heures selon l'application, la charge et l'entretien. Elle se calcule via la formule L10 = (C/P)³. Un entretien régulier (regraissage, alignement, protection contre la contamination) peut la multiplier par deux à cinq. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement présentant un jeu avéré peut provoquer un blocage brutal de l'axe, un échauffement excessif ou un bris de pièce en cours de fonctionnement. Dès qu'un jeu dépasse 0,1 mm ou qu'un crissement aigu apparaît, le remplacement ne doit pas être repoussé. Quels sont les différents types de roulements à billes ? Les principaux types sont le roulement simple rangée (le plus courant), la butée à billes pour les charges axiales pures, le roulement à deux rangées de billes pour les charges mixtes importantes, et le roulement à contact oblique pour les applications combinées haute vitesse.
