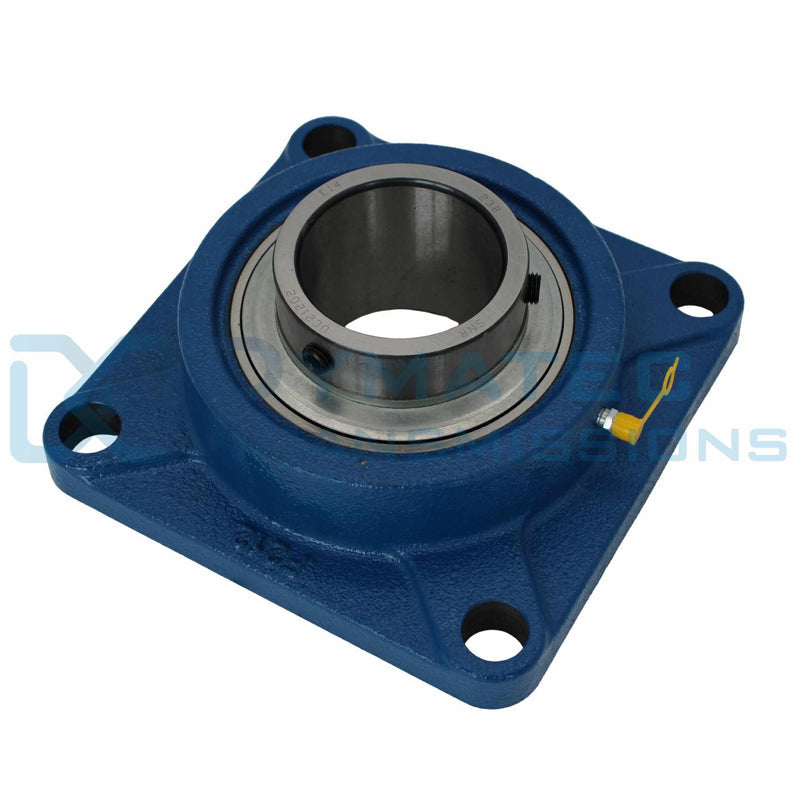

Palier applique 4 trous UCF210 - Ø50mm - SNR

Réf. : UCF210

Vous cherchez un palier auto-aligneur fiable, robuste et immédiatement opérationnel pour votre installation industrielle ou agricole ? Le palier applique 4 trous UCF210 SNR est précisément conçu pour ça. Avec son corps carré en fonte et son roulement insert auto-aligneur intégré pour arbre de Ø 50 mm, ce palier à semelle est l'une des références les plus utilisées en transmission mécanique.

Qu'est-ce qu'un palier auto-aligneur UCF210 ?

Le sigle UCF résume tout ce qu'il faut savoir sur ce composant :

  • U → Insert (roulement sphérique auto-aligneur)
  • C → Corps (housing) de fixation
  • F → Forme carrée à 4 trous de fixation (flange)
  • 210 → Série 210 = alésage de 50 mm

Le palier auto-aligneur est capable de compenser automatiquement les légères erreurs d'alignement entre l'arbre et le support (jusqu'à ±2° à 3° selon les versions), ce qui réduit considérablement les contraintes mécaniques, l'usure prématurée et les risques de casse. C'est son principal atout par rapport à un palier rigide classique.

Pourquoi choisir la référence SNR UCF210 ?

SNR (filiale du groupe NTN) est l'un des fabricants européens de référence en matière de roulements et paliers. Choisir un palier auto-aligneur SNR plutôt qu'une copie générique, c'est opter pour :

🔩 Une conformité ISO garantie
Dimensions interchangeables avec les références SKF, FAG, NSK, INA — le palier UCF210 SNR respecte les normes européennes et JIS.
🏭 Un corps fonte haute résistance
La fonte grise offre une excellente rigidité structurelle et résiste aux chocs, vibrations et environnements industriels contraignants.
🛡️ Un insert étanche pré-lubrifié
Le roulement insert est protégé par des joints étanches des deux côtés, prêt à l'emploi dès la sortie de boîte.
🔧 Entretien facilité
Présence d'un graisseur (pointeau de graissage) permettant de relubrifier le roulement sans démontage — un gain de temps précieux en maintenance.

Caractéristiques techniques complètes — UCF210 Ø50mm

Voici l'ensemble des données dimensionnelles et mécaniques de ce palier à semelle auto-aligneur UCF210 :

Référence UCF210 SNR
Diamètre d'alésage 50 mm
Type de corps Carré à 4 trous — Fonte grise
Hauteur du logement (A) 40 mm
Épaisseur de bride 16 mm
Distance piste 22 mm
Largeur totale (B) 51,6 mm
Taraudage de raccordement M6
Système de blocage Vis pointeau (set screw)
Lubrification Graisse pré-remplie + graisseur intégré
Type d'insert UC210 — Roulement à billes auto-aligneur
Protection Joints étanches double côté
Norme ISO / JIS — Interchangeable avec SKF, FAG, NSK
Marque SNR (Groupe NTN)

Dans quels cas utiliser un palier applique auto-aligneur UCF210 ?

Le palier applique auto-aligneur à 4 trous est particulièrement recommandé lorsque vous devez fixer un arbre rotatif sur une surface plane (semelle, châssis, carter), tout en tolérant un léger désalignement angulaire. Voici les applications les plus courantes :

  • 🌾 Machinisme agricole : convoyeurs, épandeurs, broyeurs, presses à balles
  • 🏗️ Industrie générale : ventilateurs, compresseurs, motoréducteurs, pompes
  • 📦 Manutention & logistique : rouleaux de convoyeurs, trieuses, palettiseurs
  • ⚙️ BTP & carrières : cribles vibrants, concasseurs, bandes transporteuses
  • 🌊 Agro-alimentaire (avec versions inox ou plastique selon les contraintes sanitaires)

Si votre arbre est parfaitement aligné, un palier rigide peut suffire. Mais dès que vous avez le moindre doute sur la précision du montage, ou si la machine est soumise à des vibrations ou à des chocs, le palier auto-aligneur UCF210 est le choix le plus sûr.

Comment monter un palier auto-aligneur UCF210 ? Les bonnes pratiques

Le montage d'un palier auto-aligneur est relativement simple, mais quelques précautions évitent bien des problèmes de durée de vie réduite ou de vibrations parasites.

1
Préparez votre arbre — Vérifiez que le diamètre d'arbre est bien de 50 mm (h9 recommandé), propre, sans bavure. Nettoyez la zone de montage.
2
Positionnez le palier — Glissez le palier sur l'arbre sans forcer. La bague intérieure doit coulisser librement à la main avant serrage.
3
Fixez le corps au support — Boulonnez les 4 trous sur votre châssis ou semelle avec des vis de diamètre approprié, sans serrage définitif dans un premier temps.
4
Alignez l'ensemble — Vérifiez l'alignement de l'arbre entre les deux paliers (si utilisation en paire). Utilisez un niveau ou un comparateur si besoin.
5
Serrez les vis pointeau — Serrez les 2 vis de blocage à plat (set screws) sur le méplat de l'arbre ou sur la portée cylindrique selon la conception. Couple de serrage recommandé par SNR : consulter la documentation technique.
6
Serrez les boulons de fixation — Finalisez le serrage des 4 boulons du corps. Vérifiez la rotation à la main : elle doit être fluide, sans point dur.
7
Lubrifiez si nécessaire — En cas de conditions d'utilisation sévères (poussière, humidité, températures extrêmes), regraissez via le graisseur avant la première mise en route.

💡 Conseil pratique : En cas de montage en paire (deux paliers sur un même arbre), commencez toujours par serrer le palier fixe, puis ajustez le second pour permettre la dilatation thermique de l'arbre.

UCF210 SNR vs UCF210 SKF : quelle différence ?

C'est l'une des questions les plus posées : « Puis-je remplacer un palier UCF210 SKF par un UCF210 SNR ? »

La réponse est oui, sans aucune réserve. Les deux références respectent les mêmes normes ISO/JIS, avec des dimensions strictement identiques. Le palier auto-aligneur SKF et le palier auto-aligneur SNR sont parfaitement interchangeables. Seule différence : le prix, souvent plus avantageux chez SNR pour des performances équivalentes sur la grande majorité des applications standard.

Le palier UCF210 SNR est également compatible avec les références FAG, NSK, Timken, INA et la plupart des fabricants asiatiques de qualité ISO.

Questions fréquentes sur le palier UCF210

❓ Quelle est la différence entre UCF210 et UCFC210 ?
Le UCF210 possède un corps carré à 4 trous. Le UCFC210 est un palier rond (circulaire) à 4 trous. Les deux reçoivent le même insert UC210 mais ont des géométries de fixation différentes.

❓ Peut-on utiliser le UCF210 dans un environnement humide ?
Oui, avec précautions. Le corps en fonte peut se corroder si l'exposition à l'humidité est prolongée. Pour des environnements très humides ou alimentaires, préférez la version inox ou plastique du palier UCF210.

❓ Comment savoir si mon palier UCF210 doit être remplacé ?
Vibrations anormales, bruit de grincement ou de claquement, température excessive au niveau du palier, jeu radial perceptible à la main : ce sont les 4 signes qui doivent vous alerter.

❓ Le palier est-il livré avec l'insert UC210 inclus ?
Oui. Le palier applique UCF210 SNR est vendu en kit complet : corps + roulement insert UC210 prémonté, prêt au montage.

Ce produit est un composant mécanique destiné à un usage industriel et agricole. Il ne constitue pas un dispositif de sécurité à lui seul. Son installation doit respecter les préconisations du fabricant SNR et les normes en vigueur dans votre secteur d'activité.

--- Le palier applique 4 trous UCF210 SNR, c'est la certitude de rouler sans accroc, même dans les environnements les plus exigeants. Compact, robuste, auto-aligneur et facile à entretenir, il s'installe vite et dure longtemps. Que vous gériez une ligne de production ou une machine agricole, ce palier vous offre la fiabilité d'un grand nom européen à un prix maîtrisé.

35,87€ HT

En stock - Prêt à être expédié

  • Profil

  • Longueur primitive

  • Longueur intérieure

  • Longueur extérieure

  • Diamètre intérieur

  • Diamètre extérieur

  • Largeur

  • Jeu radial

  • Étanchéité

    Joint à une lèvre

  • Matière du roulement

    Acier

  • Type d'alésage

  • Fixation

  • Matière de la cage

  • Type de graisse

    Graisse universelle

  • Plage de température

  • Gamme

  • Type de courroie

  • Nombre de brins

  • Type de moyeu

  • Nombre de gorges

  • Diamètre primitif

  • Nombre de dents

  • Matière

  • Matière du palier

    Fonte

  • Pas

  • Taille du palier

  • Diamètre d'alésage du manchon

  • Type de denture

  • Marque

  • Type de chaîne

  • Norme

    JIS

Questions/Réponses

Quels sont les principaux avantages de Palier applique 4 trous UCF210 - Ø50mm - SNR ?

Les principaux avantages du palier applique 4 trous UCF210 - Ø50mm - SNR sont : Sa construction robuste en fonte avec un roulement insert en acier pour une excellente longévité. Son système de serrage par vis pointeau garantit un maintien fiable de l'arbre. Il est conforme aux normes européennes ISO pour une compatibilité industrielle optimale et convient parfaitement aux applications industrielles et agricoles exigeantes.

Comment utiliser Palier applique 4 trous UCF210 - Ø50mm - SNR correctement ?

Pour utiliser correctement le palier applique 4 trous UCF210 - Ø50mm - SNR : - Fixez solidement le palier à la structure à l'aide des 4 trous de montage. - Insérez l'arbre dans le roulement insert en acier et serrez fermement la vis pointeau pour le maintenir en place. - Lubrifiez régulièrement le roulement pour assurer une longue durée de vie.

Quelles sont les caractéristiques techniques de Palier applique 4 trous UCF210 - Ø50mm - SNR ?

Les principales caractéristiques techniques du palier applique 4 trous UCF210 - Ø50mm - SNR sont les suivantes : Diamètre de l'arbre de 50 mm, système de serrage par vis pointeau, corps en fonte robuste, roulement insert en acier pour une excellente longévité, conforme aux normes européennes ISO, adapté aux applications industrielles et agricoles exigeantes.

Quelle est la politique de garantie pour Palier applique 4 trous UCF210 - Ø50mm - SNR ?

La garantie du Palier applique 4 trous UCF210 - Ø50mm - SNR est de 2 ans pièces et main-d'œuvre. En cas de défaut de fabrication avéré, le produit pourra être remplacé gratuitement dans cette période. La garantie ne couvre cependant pas les dommages liés à une mauvaise utilisation ou à un montage incorrect du palier.
