SNR
19,50€ HT
Prix unitaire parVous cherchez un palier auto-aligneur fiable, précis et durable pour votre application industrielle, agroalimentaire ou agricole ? Le palier applique 4 trous UCF206 de la marque SNR est une solution éprouvée, conçue pour garantir le maintien et la rotation d'un arbre de 30 mm de diamètre, même dans des conditions d'utilisation exigeantes. Compact, robuste et facile à monter, il s'impose comme un incontournable dans les ateliers de maintenance comme sur les lignes de production.
Qu'est-ce qu'un palier auto-aligneur ? Définition et fonctionnement
Un palier auto-aligneur (aussi appelé palier à semelle auto-aligneur ou palier applique auto-aligneur) est un ensemble mécanique composé d'un boîtier de support (ici en fonte) et d'un roulement insert à rotule. Ce roulement insert, à bague extérieure sphérique, permet de compenser automatiquement les désalignements angulaires entre l'arbre et le support — jusqu'à ±2° à 3° selon les modèles — sans générer de contraintes excessives sur les éléments roulants.
Contrairement à un simple roulement rigide, le palier auto-aligneur SNR UCF206 tolère les légères erreurs de montage, les déformations de châssis ou les vibrations répétées. C'est précisément pour cela qu'il est aussi répandu dans l'industrie générale, l'agriculture, les convoyeurs ou encore les machines de traitement agroalimentaire.
- 🔄Roulement insert à rotule intégré permettant l'auto-alignement de l'arbre
- 🔩Corps en fonte rigide pour une fixation stable sur tout type de bâti
- 📐Compensation des défauts d'alignement sans démontage ni réglage complexe
- 🛡️Joints d'étanchéité intégrés pour une protection contre poussières et projections
Caractéristiques techniques du palier UCF206 SNR Ø 30 mm
Les 4 avantages clés du palier SNR UCF206 face à ses concurrents
Domaines d'application du palier applique UCF206 Ø30 mm
Ce palier à semelle auto-aligneur de forme carrée est utilisé dans de très nombreux secteurs. Sa conception en fonte le rend particulièrement adapté aux environnements où les charges radiales sont importantes et les conditions de travail sévères :
- 🌱Machinisme agricole : ensileuses, presses à balles, convoyeurs à vis, épandeurs, rouleaux de semis
- 🏗️Industrie générale : arbres de transmission, ventilateurs industriels, réducteurs, malaxeurs
- 🍞Agroalimentaire : convoyeurs de tri, tapis de conditionnement, mélangeurs (version inox disponible séparément pour les environnements humides intenses)
- 💧Traitement de l'eau : pompes, vis d'Archimède, systèmes de filtration
- 🔨BTP et carrières : cribles vibrants, concasseurs à faible vitesse, tapis d'extraction
Comment monter un palier auto-aligneur UCF206 ? Étapes clés
Un montage palier auto-aligneur bien réalisé conditionne directement sa longévité. Voici les étapes essentielles à respecter :
-
Vérifiez le diamètre et l'état de l'arbre
L'arbre doit présenter un diamètre nominal de 30 mm, sans traces de corrosion ni chocs. Nettoyez la portée si nécessaire. -
Positionnez le palier sur son support
Placez le boîtier en fonte sur le châssis ou le bâti. Vissez légèrement les 4 boulons de fixation sans bloquer, pour permettre l'alignement. -
Insérez l'arbre dans le roulement
Faites glisser l'arbre dans l'alésage du roulement insert UC206. Ne forcez pas : le roulement doit coulisser proprement. -
Serrez la vis pointeau
Bloquez la vis pointeau (ou les deux vis selon la version) à la clé Allen, en veillant à ne pas dépasser le couple préconisé par SNR pour éviter d'endommager l'arbre. -
Bloquez les boulons de fixation du boîtier
Serrez les 4 boulons de fixation de manière croisée et progressive pour répartir uniformément les efforts. -
Vérifiez la rotation et regraissez si nécessaire
Faites tourner l'arbre à la main : la rotation doit être fluide, sans point dur. Injectez un peu de graisse via le graisseur Zerk si le palier a été stocké longtemps avant montage.
UCF206 SNR vs SKF : quelle différence ?
La question revient souvent : vaut-il mieux choisir un palier auto-aligneur SNR ou un palier auto-aligneur SKF ? Les deux marques proposent des produits de très haute qualité, conformes aux mêmes normes ISO. Dans la pratique, pour la référence UCF206 Ø30 mm, les dimensions d'encombrement et les charges admissibles sont identiques — les deux sont donc interchangeables.
La différence se joue principalement sur le prix, la disponibilité et les préférences de votre service maintenance. SNR, fabricant français du groupe NTN, est souvent privilégié dans les applications agricoles et industrielles européennes pour sa gamme complète, son réseau de distribution dense et ses fiches techniques détaillées.
Questions fréquentes sur le palier UCF206 Ø30 mm
Quelle est la différence entre un palier UCF et un palier UCP ?
Le palier UCF est un palier applique à flasque carré (4 trous), ce qui permet une fixation sur une surface plane avec quatre points d'ancrage bien répartis. Le palier UCP est un palier à semelle en fonte oblongue (2 trous), plus compact mais moins rigide en milieu vibrant. Le choix dépend de l'espace disponible et des sollicitations mécaniques en service.
Peut-on utiliser le palier UCF206 SNR en extérieur ?
Oui, le corps en fonte grise et les joints double lèvre 2RS du roulement insert offrent une bonne protection contre les projections d'eau et la poussière. Toutefois, pour une exposition prolongée à l'humidité ou aux produits chimiques, il est recommandé d'opter pour une version avec boîtier en acier inoxydable ou de prévoir une protection supplémentaire et une relubrification régulière.
Quelle graisse utiliser pour relubrifier ce palier auto-aligneur ?
Utilisez une graisse lithium polyvalente haute performance de type NLGI 2 ou 3, compatible avec les roulements à billes. En environnement alimentaire, optez pour une graisse certifiée NSF H1. SNR recommande en général ses propres références de lubrifiants pour garantir la compatibilité avec les matériaux des joints.
Comment trouver la référence équivalente chez d'autres marques ?
Le palier UCF206 Ø30 mm SNR correspond à la référence FY 30 TF chez SKF, UCF206 chez FAG/Schaeffler ou encore UCF206D1 chez NSK. Les dimensions sont normalisées ISO, ce qui garantit l'interchangeabilité complète pour ce type de palier.
Quelle est la vitesse limite de ce palier ?
Pour un roulement insert UC206 en version standard, la vitesse limite thermique est d'environ 4 800 tr/min et la vitesse limite cinématique d'environ 6 700 tr/min. Ces valeurs peuvent varier légèrement selon la qualité de la lubrification et la température ambiante. Au-delà de 3 000 tr/min, une vérification des conditions de graissage est conseillée.
Note : Ce produit est un composant mécanique destiné à des professionnels qualifiés. Son montage doit être réalisé dans le respect des règles de l'art et des préconisations du fabricant SNR. En cas de doute sur le dimensionnement ou le choix de la référence, consultez un technicien ou notre service client.
Le palier UCF206 SNR Ø30 mm, c'est la certitude d'un arbre bien maintenu, d'une machine qui tourne rond et d'une maintenance sans mauvaise surprise. Conçu pour durer, facile à poser, prêt à encaisser les conditions les plus rudes — c'est le choix de ceux qui ne veulent pas revenir deux fois sur la même panne.

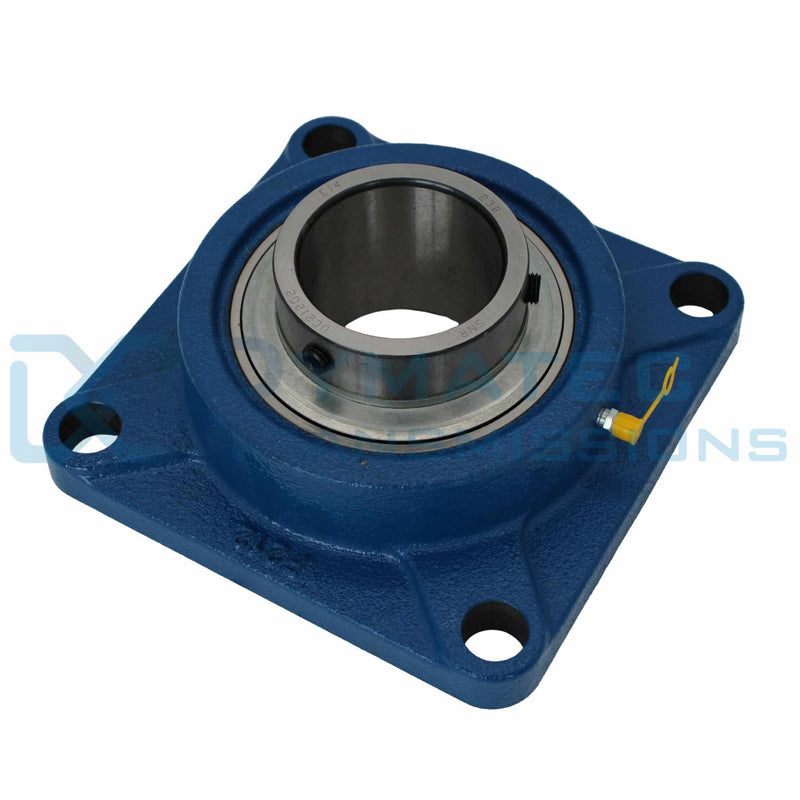

Palier applique 4 trous UCF206 - Ø30mm - SNR
Vous cherchez un palier auto-aligneur fiable, précis et durable pour votre application industrielle, agroalimentaire ou agricole ? Le palier applique 4 trous UCF206 de la marque SNR est une solution éprouvée, conçue pour garantir le maintien et la rotation d'un arbre de 30 mm de diamètre, même dans des conditions d'utilisation exigeantes. Compact, robuste et facile à monter, il s'impose comme un incontournable dans les ateliers de maintenance comme sur les lignes de production.
Qu'est-ce qu'un palier auto-aligneur ? Définition et fonctionnement
Un palier auto-aligneur (aussi appelé palier à semelle auto-aligneur ou palier applique auto-aligneur) est un ensemble mécanique composé d'un boîtier de support (ici en fonte) et d'un roulement insert à rotule. Ce roulement insert, à bague extérieure sphérique, permet de compenser automatiquement les désalignements angulaires entre l'arbre et le support — jusqu'à ±2° à 3° selon les modèles — sans générer de contraintes excessives sur les éléments roulants.
Contrairement à un simple roulement rigide, le palier auto-aligneur SNR UCF206 tolère les légères erreurs de montage, les déformations de châssis ou les vibrations répétées. C'est précisément pour cela qu'il est aussi répandu dans l'industrie générale, l'agriculture, les convoyeurs ou encore les machines de traitement agroalimentaire.
- 🔄Roulement insert à rotule intégré permettant l'auto-alignement de l'arbre
- 🔩Corps en fonte rigide pour une fixation stable sur tout type de bâti
- 📐Compensation des défauts d'alignement sans démontage ni réglage complexe
- 🛡️Joints d'étanchéité intégrés pour une protection contre poussières et projections
Caractéristiques techniques du palier UCF206 SNR Ø 30 mm
Les 4 avantages clés du palier SNR UCF206 face à ses concurrents
Domaines d'application du palier applique UCF206 Ø30 mm
Ce palier à semelle auto-aligneur de forme carrée est utilisé dans de très nombreux secteurs. Sa conception en fonte le rend particulièrement adapté aux environnements où les charges radiales sont importantes et les conditions de travail sévères :
- 🌱Machinisme agricole : ensileuses, presses à balles, convoyeurs à vis, épandeurs, rouleaux de semis
- 🏗️Industrie générale : arbres de transmission, ventilateurs industriels, réducteurs, malaxeurs
- 🍞Agroalimentaire : convoyeurs de tri, tapis de conditionnement, mélangeurs (version inox disponible séparément pour les environnements humides intenses)
- 💧Traitement de l'eau : pompes, vis d'Archimède, systèmes de filtration
- 🔨BTP et carrières : cribles vibrants, concasseurs à faible vitesse, tapis d'extraction
Comment monter un palier auto-aligneur UCF206 ? Étapes clés
Un montage palier auto-aligneur bien réalisé conditionne directement sa longévité. Voici les étapes essentielles à respecter :
-
Vérifiez le diamètre et l'état de l'arbre
L'arbre doit présenter un diamètre nominal de 30 mm, sans traces de corrosion ni chocs. Nettoyez la portée si nécessaire. -
Positionnez le palier sur son support
Placez le boîtier en fonte sur le châssis ou le bâti. Vissez légèrement les 4 boulons de fixation sans bloquer, pour permettre l'alignement. -
Insérez l'arbre dans le roulement
Faites glisser l'arbre dans l'alésage du roulement insert UC206. Ne forcez pas : le roulement doit coulisser proprement. -
Serrez la vis pointeau
Bloquez la vis pointeau (ou les deux vis selon la version) à la clé Allen, en veillant à ne pas dépasser le couple préconisé par SNR pour éviter d'endommager l'arbre. -
Bloquez les boulons de fixation du boîtier
Serrez les 4 boulons de fixation de manière croisée et progressive pour répartir uniformément les efforts. -
Vérifiez la rotation et regraissez si nécessaire
Faites tourner l'arbre à la main : la rotation doit être fluide, sans point dur. Injectez un peu de graisse via le graisseur Zerk si le palier a été stocké longtemps avant montage.
UCF206 SNR vs SKF : quelle différence ?
La question revient souvent : vaut-il mieux choisir un palier auto-aligneur SNR ou un palier auto-aligneur SKF ? Les deux marques proposent des produits de très haute qualité, conformes aux mêmes normes ISO. Dans la pratique, pour la référence UCF206 Ø30 mm, les dimensions d'encombrement et les charges admissibles sont identiques — les deux sont donc interchangeables.
La différence se joue principalement sur le prix, la disponibilité et les préférences de votre service maintenance. SNR, fabricant français du groupe NTN, est souvent privilégié dans les applications agricoles et industrielles européennes pour sa gamme complète, son réseau de distribution dense et ses fiches techniques détaillées.
Questions fréquentes sur le palier UCF206 Ø30 mm
Quelle est la différence entre un palier UCF et un palier UCP ?
Le palier UCF est un palier applique à flasque carré (4 trous), ce qui permet une fixation sur une surface plane avec quatre points d'ancrage bien répartis. Le palier UCP est un palier à semelle en fonte oblongue (2 trous), plus compact mais moins rigide en milieu vibrant. Le choix dépend de l'espace disponible et des sollicitations mécaniques en service.
Peut-on utiliser le palier UCF206 SNR en extérieur ?
Oui, le corps en fonte grise et les joints double lèvre 2RS du roulement insert offrent une bonne protection contre les projections d'eau et la poussière. Toutefois, pour une exposition prolongée à l'humidité ou aux produits chimiques, il est recommandé d'opter pour une version avec boîtier en acier inoxydable ou de prévoir une protection supplémentaire et une relubrification régulière.
Quelle graisse utiliser pour relubrifier ce palier auto-aligneur ?
Utilisez une graisse lithium polyvalente haute performance de type NLGI 2 ou 3, compatible avec les roulements à billes. En environnement alimentaire, optez pour une graisse certifiée NSF H1. SNR recommande en général ses propres références de lubrifiants pour garantir la compatibilité avec les matériaux des joints.
Comment trouver la référence équivalente chez d'autres marques ?
Le palier UCF206 Ø30 mm SNR correspond à la référence FY 30 TF chez SKF, UCF206 chez FAG/Schaeffler ou encore UCF206D1 chez NSK. Les dimensions sont normalisées ISO, ce qui garantit l'interchangeabilité complète pour ce type de palier.
Quelle est la vitesse limite de ce palier ?
Pour un roulement insert UC206 en version standard, la vitesse limite thermique est d'environ 4 800 tr/min et la vitesse limite cinématique d'environ 6 700 tr/min. Ces valeurs peuvent varier légèrement selon la qualité de la lubrification et la température ambiante. Au-delà de 3 000 tr/min, une vérification des conditions de graissage est conseillée.
Note : Ce produit est un composant mécanique destiné à des professionnels qualifiés. Son montage doit être réalisé dans le respect des règles de l'art et des préconisations du fabricant SNR. En cas de doute sur le dimensionnement ou le choix de la référence, consultez un technicien ou notre service client.
Le palier UCF206 SNR Ø30 mm, c'est la certitude d'un arbre bien maintenu, d'une machine qui tourne rond et d'une maintenance sans mauvaise surprise. Conçu pour durer, facile à poser, prêt à encaisser les conditions les plus rudes — c'est le choix de ceux qui ne veulent pas revenir deux fois sur la même panne.
19,50€ HT
Prix unitaire parEn stock - Prêt à être expédié
-
Profil
-
Longueur primitive
-
Longueur intérieure
-
Longueur extérieure
-
Diamètre intérieur
-
Diamètre extérieur
-
Largeur
-
Jeu radial
-
Étanchéité
Joint à une lèvre
-
Matière du roulement
Acier
-
Type d'alésage
-
Fixation
-
Matière de la cage
-
Type de graisse
Graisse universelle
-
Plage de température
-
Gamme
-
Type de courroie
-
Nombre de brins
-
Type de moyeu
-
Nombre de gorges
-
Diamètre primitif
-
Nombre de dents
-
Matière
-
Matière du palier
Fonte
-
Pas
-
Taille du palier
-
Diamètre d'alésage du manchon
-
Type de denture
-
Marque
-
Type de chaîne
-
Norme
JIS
Questions/Réponses
Quels sont les principaux avantages de Palier applique 4 trous UCF206 - Ø30mm - SNR ?
Les principaux avantages du Palier applique 4 trous UCF206 - Ø30mm - SNR sont : - Sa conception robuste en fonte avec un roulement insert en acier garantissant une excellente durabilité. - Son système de serrage par vis pointeau assurant un maintien fiable de l'arbre. - Sa conformité aux normes ISO européennes offrant une compatibilité industrielle optimale.
Comment utiliser Palier applique 4 trous UCF206 - Ø30mm - SNR correctement ?
Pour utiliser correctement le palier applique 4 trous UCF206 - Ø30mm - SNR : Commencez par bien positionner le palier sur l'arbre en veillant à ce que le diamètre de l'alésage (30 mm) corresponde parfaitement au diamètre de l'arbre. Serrez fermement les 4 vis de fixation pour assurer un maintien fiable de l'arbre dans le palier. Assurez-vous également que le palier soit correctement aligné et monté de manière stable sur la structure pour garantir un fonctionnement optimal et durable.
Quelles sont les caractéristiques techniques de Palier applique 4 trous UCF206 - Ø30mm - SNR ?
Le palier applique 4 trous UCF206 - Ø30mm - SNR est conçu pour un diamètre d'arbre de 30 mm. Il est équipé d'un système de serrage par vis pointeau et son corps est en fonte robuste avec un roulement insert en acier. Ce palier est conforme aux normes européennes ISO et convient parfaitement aux applications industrielles et agricoles exigeantes.
Quelle est la politique de garantie pour Palier applique 4 trous UCF206 - Ø30mm - SNR ?
Le palier applique 4 trous UCF206 - Ø30mm - SNR est couvert par une garantie de 1 an contre tout défaut de fabrication. Si le produit présente un problème pendant cette période, il peut être retourné pour un remplacement ou un remboursement.
