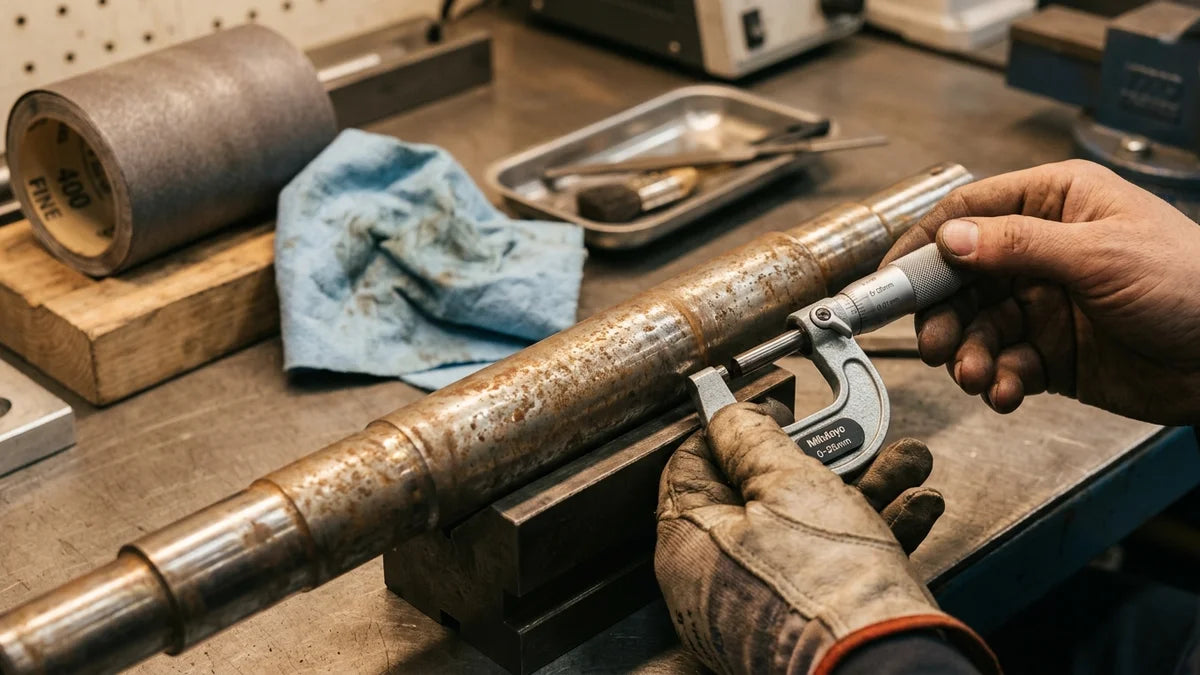

Ce que cache un arbre légèrement oxydé avant le montage Vous sortez une pièce du stock, elle a traîné là six mois, et l'arbre présente une fine couche de rouille superficielle. Rien de grave en apparence. Pourtant, c'est exactement là que commence la majorité des problèmes de palier auto-aligneur que j'ai eu à diagnostiquer. Un arbre oxydé ou mal préparé, c'est une tolérance d'ajustement compromise. Et la tolérance, c'est tout. Pour un montage palier auto aligneur correct, l'arbre doit être rectifié à l'émeri fin (grain 400 minimum), propre et dégraissé. Vérifiez ensuite le diamètre avec un pied à coulisse ou un micromètre : la tolérance visée est généralement h6 ou js6 selon la nature des charges. Pourquoi c'est critique ? Parce que l'ajustement entre l'alésage du roulement et l'arbre conditionne directement l'efficacité du blocage en rotation. Un arbre sous-dimensionné de 0,05 mm, et la bague intérieure tourne librement. La vis de serrage ne rattrapera jamais ce jeu. Nettoyez systématiquement, mesurez, dégraissez. Dans cet ordre. Toujours. La vis de pression qui ne mord pas : diagnostic et solution en 3 minutes Vous avez serré la vis Allen à fond. Le montage paraît stable. Deux heures plus tard, le palier roulement auto-aligneur a glissé de 15 mm sur l'arbre. Ça vous dit quelque chose ? Causes probables, par ordre de fréquence : Absence de méplat sur l'arbre : la vis "bute" sur une surface cylindrique lisse, et le couple de maintien est insuffisant. Sur-serrage : le filet est écrasé, la vis ne plaque plus correctement. Mauvais positionnement : la vis n'est pas centrée sur le méplat ou le pointeau. La solution immédiate : si l'arbre est lisse, utilisez un manchon de serrage conique. C'est le seul moyen fiable de bloquer un arbre sans méplat usiné. Pour les arbres avec méplat, respectez le couple de serrage recommandé (8 à 12 Nm pour une vis M6 sur Ø25 mm, ne dépassez pas). Le palier à semelle ESP205 Ø25mm SNR intègre des vis de blocage calibrées avec couple de serrage indiqué dans la documentation. Ce genre de détail évite bien des mauvaises surprises sur un palier auto-aligneur de série. Aligner sans comparateur : ce que les bons techniciens font à l'oeil et à la règle La réalité de la plupart des ateliers : pas de comparateur à cadran, pas de laser d'alignement. Et pourtant, les lignes d'arbres tournent correctement. Comment ? D'abord, rappelons un avantage réel du montage palier auto-aligneur : le roulement intégré tolère des désalignements de 2° à 3° selon la référence. C'est utile, mais ça ne dispense pas d'un premier alignement soigneux. Voici la méthode terrain : Posez une règle droite sur les corps de paliers : elle doit reposer sans jeu visible. Contrôlez la coplanarité des semelles avec un niveau à bulle si l'arbre est horizontal. Ne serrez jamais définitivement le premier palier avant d'avoir positionné tous les autres sur la ligne d'arbre. L'erreur classique ? Serrer les boulons de fixation en séquence linéaire plutôt qu'en étoile. Résultat : la semelle se déforme légèrement et introduit une contrainte que le roulement subira en permanence. Pour les montages sous charges importantes, le palier à semelle ESP206 Ø30mm offre une rigidité de corps adaptée. Serrez toujours en croix. Toujours. Le palier qui chauffe après deux heures : trois causes que personne ne vérifie L'échauffement anormal après quelques heures de fonctionnement est le signal d'alarme numéro un. Voici les trois coupables les plus fréquents, dans l'ordre où il faut les vérifier. 1. Surcharge de graisse au montage. Contre-intuitif, mais réel : trop de graisse génère un échauffement par cisaillement. La quantité correcte est de 30 à 50 % du volume libre du logement, pas davantage. Les paliers roulement auto-aligneur de la gamme SNR/NTN ESP sont souvent livrés pré-graissés à vie. Si vous en rajoutez par réflexe, vous créez le problème vous-même. Le palier à semelle ESP204 Ø20mm entre dans cette catégorie : pas besoin de rajouter de graisse au montage. 2. Précontrainte axiale excessive. Si l'alignement n'est pas correct, l'arbre tire sur le roulement. Résultat : les billes ou les rouleaux travaillent en dehors de leur plan de charge optimal. Température en hausse garantie. 3. Joint d'étanchéité mal repositionné. Après un remontage, le joint peut frotter directement sur l'arbre. Le diagnostic est simple : touchez le palier auto-aligneur après 30 minutes. Si la chaleur est concentrée sur le bord du logement, c'est le joint. Maintenance préventive : ce que les techniciens font désormais systématiquement Après avoir vécu les situations décrites ci-dessus, les techniciens expérimentés ont intégré quelques réflexes simples. Pas besoin d'outillage sophistiqué pour un montage palier auto aligneur fiable dans la durée. Le contrôle périodique du couple de serrage des vis de blocage (tous les 500 h ou selon le cahier machine) prend moins de deux minutes par palier. La vérification de la température par thermomètre infrarouge est tout aussi rapide : au-delà de +40°C par rapport à l'ambiante, c'est un signal d'investigation immédiat. Inspectez visuellement les joints à chaque arrêt planifié. Pour les paliers avec graisseur, respectez les intervalles de lubrification sans improviser les quantités. Selon votre contexte, pensez aussi aux alternatives : les paliers applique 2 trous pour les montages en espace réduit, les paliers tendeurs pour les transmissions par courroie. Et pour les environnements corrosifs ou alimentaires, orientez-vous vers les versions en inox. Toutes ces références sont disponibles dans notre sélection de paliers auto-aligneurs. Questions fréquentes sur le palier auto-aligneur Qu'est-ce qu'un palier auto-aligneur ? Un palier auto-aligneur est un ensemble complet intégrant un roulement dont la bague extérieure est sphérique, logée dans un logement de même forme. Cette conception permet de compenser automatiquement les défauts d'alignement jusqu'à 2° à 3°, sans contraindre le roulement. Contrairement à un palier standard, il tolère les légères erreurs de montage ou les déformations de bâti sans dégradation prématurée. Quelle est la différence entre un palier et un roulement ? Le roulement est l'organe de guidage en rotation : billes, rouleaux, bagues intérieure et extérieure. Le palier, lui, est l'ensemble complet : il inclut le logement (corps en fonte ou inox), le roulement, et le système de fixation sur le bâti. Vous montez un palier sur la machine, le roulement est à l'intérieur. Les paliers à bride sont-ils tous auto-aligneurs ? Non, pas systématiquement. Certains paliers à bride, comme les paliers applique ronds 4 trous, peuvent intégrer un roulement auto-aligneur selon la référence choisie, mais ce n'est pas automatique. Vérifiez toujours la désignation du roulement intégré avant de commander. Quand choisir un palier à rouleaux plutôt qu'un palier à billes ? Les roulements à billes conviennent bien aux charges légères à modérées et aux vitesses élevées. Les roulements à rouleaux supportent des charges radiales bien plus importantes grâce à leur surface de contact linéaire. Si votre application génère de fortes charges radiales (convoyeur lourd, presse, broyeur), orientez-vous vers un palier à rouleaux. Pour des charges mixtes modérées, le palier à billes auto-aligneur reste le choix standard.

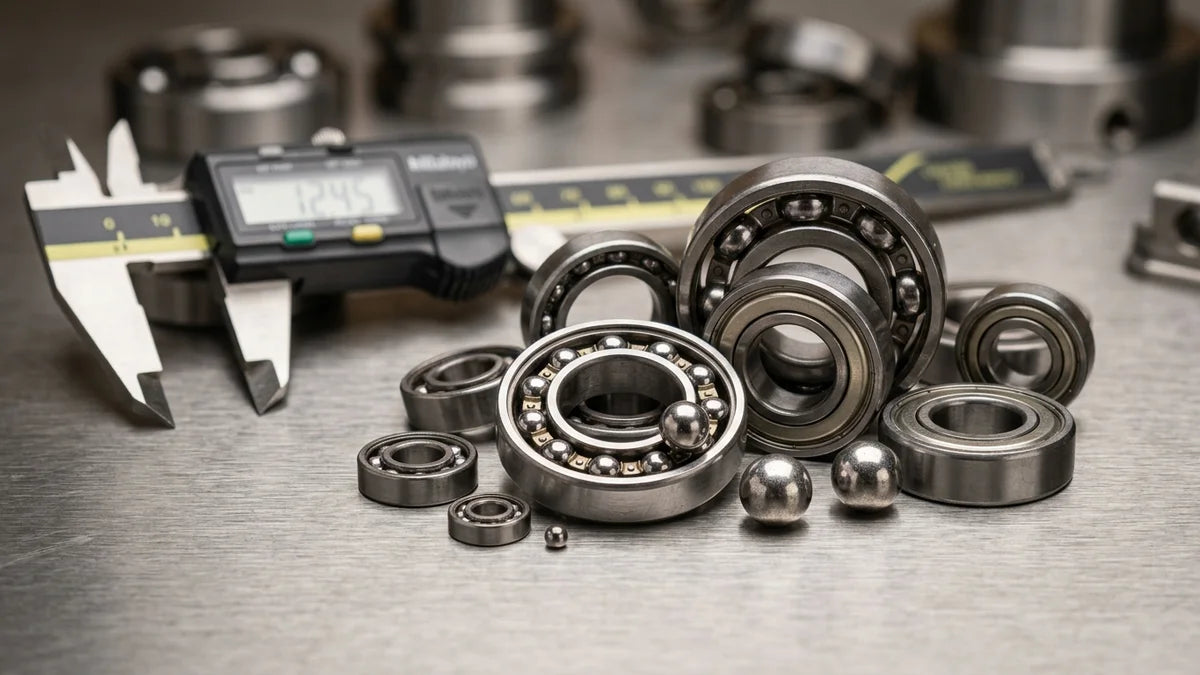

À quoi sert vraiment un roulement à billes Derrière chaque roue qui tourne, chaque moteur qui ronronne ou chaque broche de machine-outil qui file à grande vitesse, il y a un roulement à billes. Son rôle ? Remplacer le frottement de glissement, qui use et chauffe les pièces, par un frottement de roulement bien plus doux et efficace. Résultat : moins d'usure, moins de chaleur, moins d'énergie gaspillée. On en trouve partout : dans le pédalier de votre vélo, dans les électromoteurs industriels, dans les broches de fraiseuses. Les différents types de roulement à billes couvrent un spectre très large d'applications, des plus légères aux plus exigeantes. La grande famille des roulements à gorge profonde, que l'on reconnaît à la série 60XX (6000, 6001, 6002...), représente la référence la plus répandue. Mais encore faut-il choisir la bonne. Notre sélection de roulement à billes couvre l'ensemble de ces séries. Voyons d'abord comment identifier précisément les dimensions dont vous avez besoin. Mesurer son roulement usé en trois dimensions Avant de commander quoi que ce soit, sortez un pied à coulisse. Trois cotes suffisent à identifier n'importe quel roulement à billes : le diamètre intérieur (d), le diamètre extérieur (D) et la largeur (B). Voici comment procéder concrètement : d (diamètre intérieur) : mesurez l'alésage central en insérant les petites mâchoires intérieures du pied à coulisse à l'intérieur de la bague. D (diamètre extérieur) : posez les grandes mâchoires extérieures autour de la bague externe, bien à plat. B (largeur) : retournez le pied à coulisse et utilisez le bec en profondeur, ou pincez le roulement sur sa tranche. Bonne nouvelle : les dimensions en matière de roulement à billes sont normalisées ISO. Vous les trouverez parfois gravées directement sur la bague extérieure du roulement. Si la référence est encore lisible, c'est encore plus simple. Voici trois exemples issus du catalogue pour illustrer la progression : Roulement à billes 6000EE : d=10 mm, D=26 mm, B=8 mm Roulement à billes 6001EE : d=12 mm, D=28 mm, B=8 mm Roulement à billes 6002EE : d=15 mm, D=32 mm, B=9 mm Notez la logique : le diamètre intérieur augmente régulièrement, tandis que la largeur reste quasi constante. Un mini roulement à billes comme le 6000EE convient parfaitement aux petits axes de 10 mm. Chaque millimètre compte, donc mesurez deux fois avant de valider. Décoder la référence normalisée gravée sur la bague Prenons un exemple concret : la référence roulement à billes 6003EE. Chaque caractère a une signification précise selon la nomenclature ISO de la série 6000 : 6 : roulement à billes à gorge profonde (le type le plus polyvalent) 0 : série de largeur standard 03 : code du diamètre intérieur, soit 17 mm EE : double joint contact (étanchéité totale) La progression est logique : le roulement à billes 6004EE passe à 20 mm de diamètre intérieur, pour un encombrement de 42x12 mm. Ce système permet de commander la bonne pièce sans ambiguïté, même si l'étiquette d'origine est illisible. La bonne nouvelle, c'est que les marques SNR, SKF, FAG et NSK partagent toutes cette même nomenclature ISO. Un roulement à billes SKF référencé 6003 est parfaitement interchangeable avec son équivalent SNR ou FAG, à condition de vérifier la même désignation d'étanchéité. Pratique pour les remplacements urgents. Choisir le bon niveau d'étanchéité selon l'environnement L'étanchéité d'un roulement, c'est souvent ce qui fait la différence entre six mois de service et cinq ans. Il existe trois grandes options : Roulement ouvert : sans protection. Idéal pour les très hautes vitesses en environnement propre, lubrification externe nécessaire. Flasque métallique (Z ou ZZ) : protection partielle contre la poussière, frottement minimal, vitesse admissible élevée. Joint contact (EE ou 2RS) : étanchéité totale. Parfait pour l'humidité, la boue, les environnements poussiéreux. Légère réduction de la vitesse limite en contrepartie. Les roulements 6000EE à 6004EE du catalogue sont tous équipés de joints double contact, ce qui les rend polyvalents et adaptés aux conditions exigeantes du quotidien. Pour aller plus loin, voir tous les roulements à billes disponibles dans la collection complète. Pour les charges purement axiales, explorez aussi la butée à billes, une solution dédiée à ce type de sollicitation. Charge radiale, charge axiale et vitesse : valider son choix avant de commander Un roulement peut subir deux types de forces : la charge radiale, perpendiculaire à l'axe (le cas le plus fréquent), et la charge axiale, parallèle à l'axe. Les roulements à gorge profonde de la série 6000 gèrent les deux, mais restent surtout optimisés pour les charges radiales. Prenons un exemple parlant : un roulement à billes pour vélo, monté sur l'axe de roue arrière, encaisse une charge radiale importante (le poids du cycliste) et une charge axiale faible (les virages). Le 6001EE ou le 6002EE convient parfaitement à cet usage. En revanche, si les charges axiales dominent, orientez-vous vers le roulement à deux rangées de billes, plus robuste dans cette configuration. Il existe aussi le roulement à billes à contact oblique, conçu spécifiquement pour les charges axiales élevées grâce à l'angle de contact de ses billes. Concernant la vitesse : plus le diamètre extérieur est grand, plus la vitesse limite diminue. Pour les applications rapides, consultez toujours la fiche technique du fabricant. Questions fréquentes sur les roulements à billes Quelle est la différence entre un roulement à billes et un roulement à rouleaux ? Le roulement à billes utilise des éléments roulants sphériques, ce qui génère un contact ponctuel. Il excelle à haute vitesse pour des charges modérées. Le roulement à rouleaux, lui, utilise des cylindres avec un contact linéaire : il supporte des charges bien plus lourdes, mais à des vitesses plus faibles. Le choix dépend donc directement du profil de charge de votre application. Quels sont les signes qu'un roulement à billes est défectueux ? Les signaux ne trompent pas : bruit anormal (sifflement, claquement ou grondement), vibrations inhabituelles, échauffement excessif de la zone de montage, ou jeu mécanique perceptible à la main. Si vous constatez l'un de ces symptômes, le roulement est à remplacer sans tarder pour éviter des dommages aux pièces voisines. Quelle est la durée de vie d'un roulement à billes ? Elle varie selon la charge, la vitesse et la qualité de la lubrification. Les normes ISO expriment la durée de vie sous la notion L10 : 90 % des roulements atteignent ou dépassent cette durée dans des conditions normales. Une lubrification soignée et régulière peut facilement multiplier cette durée de vie par deux ou trois. C'est souvent le paramètre le plus négligé, et pourtant le plus accessible. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement dégradé peut céder brutalement, entraîner des dommages importants sur les pièces adjacentes (arbre, carter, roue dentée) et, dans des applications mobiles comme le vélo ou l'automobile, créer un vrai risque d'accident. Le remplacement préventif coûte toujours moins cher qu'une casse en pleine utilisation.

Pourquoi le graissage de pré-saison fait la différence entre une moisson fluide et une panne au champ Un palier de secoueur de paille grippé en pleine moissonneuse, c'est entre 80 et 250 euros de pièce. Mais ce n'est pas le pire. Le pire, c'est d'attendre le technicien du concessionnaire, qui traite déjà dix urgences dans le secteur. Deux jours d'immobilisation par temps sec en juillet, ça ne se rattrape pas. La récolte n'attend pas. Ce qu'on constate en atelier, c'est que la majorité de ces pannes estivales auraient pu être évitées. Un graissage absent, insuffisant ou mal adapté est responsable de près de 60 % des défaillances mécaniques constatées en saison sur tracteurs et moissonneuses. Ce n'est pas une estimation : c'est ce qu'on retrouve systématiquement à l'analyse des pièces usées. La bonne nouvelle, c'est que vous avez une fenêtre. Les deux à trois semaines qui précèdent la moisson sont le seul moment où vous pouvez intervenir sans pression, avec le temps de faire les choses correctement. Une cartouche de graisse agricole adaptée et un pistolet en bon état suffisent pour couvrir l'essentiel. Le protocole qui suit vous guide point par point, sans rien oublier. Checklist tracteur : les 8 points de graissage à ne jamais sauter Avant toute injection, nettoyez systématiquement les nipples avec un chiffon sec. Un graisseur encrassé renvoie la pression vers l'arrière, pas vers le palier. Vérifiez aussi qu'ils ne sont pas arrachés ou obstrués. Cardan de prise de force (PTO) : graisse EP2 au bisulfure de molybdène (MoS2), 3 à 5 coups de pompe. Signe de bonne application : légère exsudation en bout de joint. Attention : n'utilisez jamais une graisse universelle ici. Les cannelures de PTO travaillent sous pression de contact élevée. La graisse universelle ne tient pas : résultat, cannelures rayées en une saison. Rotules de barre de direction : graisse en cartouche EP2 lithium, 2 coups de pompe par rotule. Arrêtez dès que la graisse ressort par le joint soufflet. Axes de relevage trois points : graisse EP2 lithium, 2 à 3 coups. Vérifiez les deux axes supérieurs et l'axe inférieur de barre de poussée. Paliers de pont avant (4RM) : graisse lithium EP2, 4 coups par palier. Exsudation légère = bon signe. Vérins de direction : 1 à 2 coups par nipple, graisse cartouche universelle EP2. Pivot de roue avant : 3 coups de pompe, graisse EP2. Point souvent oublié, souvent grippé. Attaches rapides d'outil : graisse au pinceau ou 1 coup de pompe, graisse universelle suffit ici. Manchons de transmission : graisse MoS2 ou pot de graisse 5 kg pour les parcs importants, 4 à 5 coups par manchon. Moissonneuse-batteuse : les zones oubliées qui coûtent le plus cher La moissonneuse, c'est une autre histoire. Les points de graissage sont nombreux, souvent cachés, et certains techniciens eux-mêmes les ratent faute de temps. Voici ceux qui reviennent systématiquement à l'origine des pannes. Paliers de secoueurs de paille : comptez 5 à 6 axes selon les modèles. Fréquence recommandée : toutes les 50 heures de travail, et un graissage complet en pré-saison. Utilisez une graisse en cartouche lithium complexe haute température, les secoueurs chauffent fortement en conditions sèches. Paliers de table de coupe (vis sans fin, rabatteur) : toutes les 10 heures en cours de saison. Ces paliers accumulent poussière et débris végétaux. Résultat : les nipples s'obstruent vite. Nipple arraché ou bouché : c'est l'erreur qu'on voit le plus souvent. L'agriculteur pompe, sent une légère résistance, et croit avoir graissé. En réalité, la graisse n'est pas passée. Si le nipple ne cède pas, tentez un débouchage avec un fin fil métallique. Sinon, remplacez-le. Moins d'un euro la pièce. Axes de tension de courroies et paliers de ventilateur de nettoyage : 2 coups de pompe par point, cartouche de graisse agricole EP2 lithium. À ne pas confondre avec les chaînes à bain d'huile, qui elles ne se graissent pas à la cartouche. Choisir la bonne cartouche : EP2, universelle, lithium complexe... ce que cachent les étiquettes Les étiquettes se ressemblent. Les performances, non. Voici les trois familles à connaître pour ne pas se tromper. Graisse EP2 lithium : c'est la référence polyvalente. Elle convient aux rotules, relevages, pivots et axes de tracteur. En format cartouche de graisse 400 g, elle est compatible avec tous les pistolets standard. Pour les grands parcs ou les ateliers, le pot de graisse 5 kg permet de recharger le pistolet professionnel rapidement sans gaspillage. Graisse lithium complexe haute température : réservez-la aux paliers de moissonneuse-batteuse. Ces pièces montent à des températures que la graisse EP2 classique ne supporte pas longtemps. Vous évitez ainsi la liquéfaction et la perte de film lubrifiant. Graisse au bisulfure de molybdène (MoS2) : indispensable sur les cardans, cannelures de PTO et pièces soumises à de fortes pressions de contact. Le MoS2 forme un film solide qui résiste là où les graisses classiques s'écrasent. Disponible en graisse cartouche ou en pot selon les volumes. Retrouvez notre sélection de graisses en pot et en cartouche adaptées au machinisme agricole, classées par usage. Les 5 erreurs d'atelier qui neutralisent même la meilleure graisse Nipple arraché ou obstrué : vous pompez dans le vide. La graisse ressort sur le côté ou reste bloquée. Solution : tester la résistance à la pompe, inspecter visuellement. Si le nipple est mort, le remplacer coûte moins d'un euro. Mauvaise graisse sur la PTO : une graisse universelle à la place d'une graisse EP haute pression, et les cannelures sont rayées avant la fin de saison. La graisse en cartouche MoS2 n'est pas une option ici, c'est une obligation. Sur-graissage des roulements étanches : trop de graisse brise les joints d'étanchéité. Sur un roulement à joints, 1 à 2 coups de pompe suffisent. Pas plus. Mélange de graisses incompatibles : lithium + calcium = séparation de phase, perte totale de consistance. Si vous changez de référence, vidangez ou nettoyez le point avant d'injecter. Graissage à froid sur pièce figée : la graisse ne circule pas dans le palier si les billes ne tournent pas. Faites tourner la machine quelques tours avant ou juste après l'injection. Simple, efficace, souvent ignoré. Questions fréquentes sur le graissage agricole Qu'est-ce que la graisse pour cartouches ? C'est une graisse mécanique conditionnée dans un cylindre plastique de 400 g, compatible avec les pistolets à graisse standard. Elle existe en plusieurs formulations : EP2 lithium pour usage général, lithium complexe pour hautes températures, ou MoS2 pour les pièces sous forte pression. Le format cartouche de graisse facilite l'application sur chantier sans manipulation de pot. Comment recharger une cartouche de graisse vide ? Retirez le fond de la cartouche vide, plongez-la dans un pot de graisse mécanique 5 kg et remontez le piston pour aspirer la graisse. Remettez le fond en place et réintroduisez la cartouche dans le pistolet. Certains pistolets professionnels acceptent également la recharge en vrac directement depuis le pot. Pourquoi utiliser de la graisse cuivrée ? La graisse cuivrée contient des particules de cuivre en suspension qui empêchent le grippage des assemblages filetés exposés à la chaleur ou à la corrosion : boulons de collecteur, flasques de moyeu, goujons de turbo. Elle n'est pas destinée aux roulements ni aux paliers. C'est un anti-grippage, pas un lubrifiant de palier. À quelle fréquence graisser une moissonneuse-batteuse ? La fréquence dépend du point : toutes les 10 heures pour la table de coupe et les zones très exposées, toutes les 50 heures pour les paliers de secoueurs. Un graissage complet en pré-saison est indispensable avant chaque moisson. Consultez le carnet d'entretien constructeur et complétez avec une cartouche de graisse EP2 adaptée à chaque zone.

Ce que cachent les suffixes derrière une référence de roulement Vous avez déjà commandé un roulement à billes en vous basant uniquement sur ses dimensions ? Vous n'êtes pas le seul. La majorité des acheteurs regardent le triplet d, D, B (alésage, diamètre extérieur, largeur) et passent complètement à côté du suffixe. Et c'est souvent là que tout se joue. Un roulement à billes sans suffixe est dit "ouvert" : aucune protection latérale, les billes sont exposées directement à l'environnement. Dès qu'un suffixe apparaît dans la référence, par exemple 6000-2RS ou 6205-ZZ, il indique le type et le nombre de protections montées sur le roulement. Ce détail a des conséquences très concrètes : durée de vie, vitesse maximale admissible, nécessité ou non de relubrifier régulièrement. Retrouvez notre sélection de roulement simple rangée de billes pour explorer les différentes variantes disponibles. Ce type de roulement, le plus courant sur le marché, est proposé dans toutes les versions d'étanchéité. La section suivante vous donne les chiffres précis pour chaque suffixe. Z, ZZ, RS, 2RS : le tableau comparatif chiffré que personne ne vous montre Voici le tableau que vous auriez aimé trouver dès le départ. Les données ci-dessous vous permettent de comprendre en un coup d'œil les différences d'étanchéité pour votre roulement à billes. Suffixe Type de protection Protection poussière Protection humidité Impact vitesse maxi Ouvert (sans suffixe) Aucune Aucune Aucune 100 % (référence) Z (un côté) Flasque métallique un côté Bonne Faible Réduction ~5 % ZZ (deux côtés) Flasques métalliques deux côtés Bonne Faible à moyenne Réduction ~8 à 10 % RS (un côté) Joint lèvre contact un côté Très bonne Bonne Réduction ~15 à 20 % 2RS (deux côtés) Joints lèvre contact deux côtés Excellente Excellente Réduction ~20 à 30 % Ce qui explique ces écarts : le flasque métallique (Z/ZZ) ne touche pas la bague intérieure. Il génère très peu de friction supplémentaire, mais n'assure pas une étanchéité efficace aux liquides. Le joint lèvre (RS/2RS), en contact glissant avec la bague intérieure, offre une bien meilleure étanchéité à l'humidité, au prix d'une friction plus élevée. C'est précisément ce contact qui abaisse la vitesse limite admissible. La différence entre roulement RS et 2RS tient donc uniquement au nombre de côtés protégés, avec un impact direct sur l'étanchéité globale du roulement à billes. Quelle variante choisir selon votre application Les données techniques, c'est bien. Savoir quoi commander concrètement, c'est mieux. Voici comment choisir selon votre contexte réel. Environnement propre et sec, vitesse élevée (moteurs électriques, machines-outils) : privilégiez les versions ouvertes ou ZZ. La lubrification externe reste possible, et vous préservez la vitesse maximale du roulement. Présence de poussière ou de copeaux (ventilation industrielle, environnement de production) : le ZZ est votre allié. Il protège mécaniquement sans trop pénaliser la vitesse de rotation. Environnement humide ou projections légères (électroménager, outillage extérieur) : choisissez un RS si une seule face est exposée, un 2RS si l'humidité est présente des deux côtés. Application sans possibilité de relubrification (vélo, petits équipements, appareils domestiques) : le 2RS s'impose. Lubrification à vie intégrée, étanchéité maximale. Le roulement SNR 6000-2RS est une référence polyvalente idéale pour ces usages. Pour les petits équipements, le roulement à billes 608 - ø8x22x7 en version RS ou 2RS est l'une des références les plus courantes du marché. Lire une référence SNR complète : décoder la désignation en moins d'une minute Bonne nouvelle : décrypter une référence de roulement à billes, ça s'apprend en deux minutes. Laissez-moi vous montrer avec deux exemples concrets. Exemple 1 : 6000-2RS 6 : série 6, roulement à billes à rainure profonde 000 : alésage de 10 mm -2RS : deux joints contact lèvre, un de chaque côté Exemple 2 : roulement à billes 607 - ø7x19x6 6 : série 6 07 : alésage de 7 mm -Z : un seul flasque métallique côté unique Une note pratique qui rassure beaucoup d'acheteurs : un 6000-Z et un 6000-ZZ ont exactement les mêmes dimensions extérieures. La différence ne porte que sur le nombre de côtés protégés. L'interchangeabilité dimensionnelle est totale, ce qui simplifie vraiment le remplacement. Vous pouvez explorer l'ensemble de notre gamme de roulement à billes pour trouver la désignation correspondant à votre besoin. Température, vitesse et durée de vie : les chiffres à connaître avant de commander On parle souvent d'étanchéité, mais rarement des limites thermiques. Voici ce qui change vraiment selon la version choisie. Les joints RS/2RS en caoutchouc nitrile (NBR), les plus courants, supportent une plage de -40 °C à +120 °C en continu. Si votre application dépasse cette limite, certains fabricants proposent des joints en Viton (FKM, parfois noté "DDU"), tolérés jusqu'à +160 °C. Les flasques métalliques Z/ZZ, eux, n'ont pas de joint organique : ils tiennent jusqu'à +150 °C sans dégradation. Attention toutefois : la graisse de remplissage standard des roulements prélubrifiés 2RS ou ZZ ne dépasse généralement pas +120 °C. Au-delà, mieux vaut passer à un roulement ouvert avec graisse haute température ou lubrification à l'huile. Pour les applications à très haute vitesse (facteur ndm supérieur à 300 000), les variantes Z, ZZ ou ouvertes restent les plus adaptées. Le roulement SNR 623 en est un bon exemple : ce petit roulement très utilisé en grande vitesse est disponible en version Z, précisément pour limiter la friction à haute cadence. Questions fréquentes sur l'étanchéité des roulements à billes Quelle est la différence entre un roulement RS et un roulement 2RS ? Un roulement RS possède un joint contact lèvre d'un seul côté. Le 2RS en possède deux, un de chaque côté. Le 2RS est préféré lorsque l'exposition aux contaminants ou à l'humidité est possible des deux côtés du roulement à billes. La lubrification à vie est alors complètement protégée. Quels sont les différents types de roulements à billes ? Les principaux types sont : roulement à rainure profonde (simple rangée), contact oblique, et rotule sur billes. Dans chaque famille, les variantes d'étanchéité Z, ZZ, RS et 2RS s'appliquent selon les conditions d'utilisation souhaitées. Quels sont les signes qu'un roulement à billes est défectueux ? Les principaux indicateurs sont : un bruit anormal (sifflement ou claquement), des vibrations inhabituelles, un échauffement excessif en fonctionnement, ou un jeu radial et axial perceptible à la main. Un roulement à billes en fin de vie se signale rarement sans prévenir. Comment déterminer la taille d'un roulement à billes ? Trois mesures suffisent : l'alésage intérieur (d), le diamètre extérieur (D) et la largeur (B). Ces trois cotes permettent d'identifier la référence normalisée ISO correspondante. Un pied à coulisse suffit pour relever ces dimensions sur le roulement en place. Consultez aussi notre roulement à billes 609 - ø9x24x7 comme exemple de référence ISO courante.

Ce que signifient vraiment les trois longueurs d'une courroie trapézoïdale Voici le truc : la plupart des erreurs de commande viennent d'une confusion entre trois notions qui semblent pourtant simples. Quand on parle de la dimension d'une courroie trapézoïdale, on peut désigner trois longueurs différentes, et les confondre coûte cher. La longueur primitive (Ld), aussi appelée longueur de référence, correspond à la fibre neutre de la courroie, là où les fils de traction sont logés. C'est elle qui est normalisée selon la norme ISO 4184, et c'est elle qui figure dans toutes les références produit des catalogues. La longueur extérieure (La) est la mesure du pourtour extérieur, toujours supérieure à Ld. La longueur intérieure (Li) est le périmètre intérieur, toujours inférieure. Un exemple concret : pour une courroie SPZ 630, Ld = 630 mm, La ≈ 642 mm, Li ≈ 617 mm. Si vous commandez en vous basant sur La au lieu de Ld, vous recevez une courroie trop courte. C'est la cause numéro un des mauvaises surprises à la livraison. Retenez une règle simple : la courroie trapézoïdale dimension officielle, c'est toujours Ld. Si vous trouvez notre sélection de courroie trapézoïdale, toutes les références sont exprimées en longueur primitive. Vous ne pouvez pas vous tromper. Tableau des dimensions standards par profil : SPZ, SPA, SPB, SPC, Z, A, B, C C'est la section que vous attendiez. Ce tableau des dimensions de courroie trapézoïdale regroupe les 8 profils normalisés selon les normes DIN 7753 et ISO 4184. Les profils étroits (SP) transmettent plus de puissance dans un encombrement réduit que leurs homologues classiques. Profil Largeur (mm) Hauteur (mm) Angle (°) Ld typique Puissance max Norme SPZ 10 8 40° 487 à 3 550 mm 3,5 kW DIN 7753 / ISO 4184 SPA 13 10 40° 682 à 4 500 mm 11 kW DIN 7753 / ISO 4184 SPB 17 14 40° 1 120 à 8 000 mm 30 kW DIN 7753 / ISO 4184 SPC 22 18 40° 2 000 à 12 500 mm 90 kW DIN 7753 / ISO 4184 Z 10 6 40° 400 à 2 500 mm Petites puissances ISO 4184 A 13 8 40° 560 à 3 550 mm Moyennes puissances ISO 4184 B 17 11 40° 900 à 6 000 mm Moyennes puissances ISO 4184 C 22 14 40° 1 800 à 9 000 mm Fortes puissances ISO 4184 Pour les séries complètes avec toutes les longueurs disponibles, le catalogue courroie trapézoïdale PDF de chaque fabricant (Optibelt, Gates, Bando) reste la référence. Consultez notre gamme complète de courroies trapézoïdales pour trouver rapidement le bon profil. Comment décoder une référence de courroie gravée sur la courroie elle-même Bonne nouvelle : la réponse est souvent inscrite directement sur la courroie. Encore faut-il savoir la lire. Voici comment décomposer une référence de courroie en quelques secondes. Prenons l'exemple SPZ 630 : SPZ : famille du profil étroit, section 10 × 8 mm 630 : longueur primitive Ld = 630 mm Autre exemple : SPA 1060 = profil SPA (13 × 10 mm), Ld = 1 060 mm. Simple. Certaines courroies ajoutent un suffixe fabricant comme "Optibelt SK" ou "Gates Hi-Power", ce qui n'affecte pas les dimensions. Attention au cas des profils classiques exprimés en pouces (ex. : A50 = profil A, 50 pouces de longueur intérieure, soit Li ≈ 1 270 mm). Il faut alors convertir pour retrouver Ld. C'est un piège classique, surtout sur des machines importées. Pour apprendre comment mesurer une courroie trapézoïdale et valider votre référence, rendez-vous à la section suivante. Et si vous avez déjà identifié votre profil, vous pouvez consulter directement la fiche produit de la courroie SPZ 630 Optibelt comme point de référence concret. Tableau de correspondance profils étroits et profils classiques avec tolérances ISO On casse un mythe ici : SPZ et Z, c'est proche, mais pas interchangeable. Voici le tableau de correspondance entre profils étroits et profils classiques, avec les tolérances sur Ld selon ISO 4184. Profil étroit Profil classique équivalent Différence de section Puissance supplémentaire (étroit) Interchangeabilité Tolérance Ld (ISO 4184) SPZ Z 10×8 vs 10×6 mm +40 % environ Non ±0,5 mm (Ld ≤ 1 000 mm) SPA A 13×10 vs 13×8 mm +35 % environ Non ±0,8 mm SPB B 17×14 vs 17×11 mm +30 % environ Non ±1,0 mm SPC C 22×18 vs 22×14 mm +25 % environ Non ±1,5 mm Ces tolérances conditionnent directement le réglage de tension. Une courroie hors tolérance entraîne un glissement prématuré ou une surcharge sur les roulements. Ne les ignorez pas. Pour des longueurs proches dans le même profil, comparez par exemple la courroie trapézoïdale SPZ 512 et la courroie trapézoïdale SPZ 562 : 50 mm d'écart, et pourtant deux applications bien distinctes. Mesurer soi-même une courroie usagée pour trouver le bon remplacement Vous avez une courroie usée sans référence lisible ? Pas de panique. Voici comment mesurer une courroie trapézoïdale en 4 étapes pour retrouver la bonne dimension de courroie trapézoïdale. Mesurez la longueur extérieure (La) avec un ruban souple enroulé autour de la courroie à plat. Mesurez la largeur en tête (surface extérieure) pour identifier le profil. Mesurez la hauteur totale avec un pied à coulisse. Calculez Ld : pour le profil SPZ, Ld = La - 12 mm (différentiel standard). Exemple : La = 642 mm, donc Ld = 630 mm. Attention : une courroie étirée ou usée donne une mesure faussée. Si l'état est douteux, fiez-vous à la référence gravée ou au manuel machine. Pour le remplacement de courroie, la courroie trapézoïdale SPZ 587 est un exemple de longueur intermédiaire qu'on identifie facilement par cette méthode. Questions fréquentes sur les courroies trapézoïdales Qu'est-ce qu'une courroie trapézoïdale ? Une courroie trapézoïdale est un organe de transmission mécanique dont la section transversale a la forme d'un trapèze. Elle s'encastre dans la gorge d'une poulie pour transmettre un couple entre deux axes, sans glissement grâce au coincement latéral. C'est la solution la plus répandue dans l'industrie pour les transmissions par friction. Comment mesurer une courroie trapézoïdale sans erreur ? Mesurez la longueur extérieure (La) avec un ruban souple, identifiez le profil via la largeur et la hauteur au pied à coulisse, puis déduisez la longueur primitive Ld en soustrayant le différentiel propre au profil (ex. : 12 mm pour SPZ). Si la courroie est usée, préférez la référence gravée sur la courroie ou les données du fabricant machine. Quels sont les signes d'une courroie trapézoïdale défectueuse ? Les symptômes les plus courants sont : sifflements lors du démarrage, vibrations anormales, glissement visible sur la poulie, fissures sur les flancs ou la semelle, et flancs brillants indiquant un patinage excessif. Une courroie craquelée ou dont le caoutchouc se délamine doit être remplacée sans attendre. Quelle est la durée de vie d'une courroie trapézoïdale ? Elle varie selon la charge, la température et l'entretien, mais on compte généralement entre 3 000 et 5 000 heures de fonctionnement en conditions normales. Sur une installation multi-courroies, remplacez toujours toutes les courroies en même temps : mélanger une courroie neuve avec des courroies usées répartit mal la charge et accélère l'usure de la nouvelle.

Le test des 3 minutes : évaluer son roulement à la main Un bruit inhabituel sur votre vélo, une machine qui vibre plus que d'habitude, une roue qui résiste légèrement… Vous reconnaissez la situation ? Avant de démonter quoi que ce soit, faites ce test rapide. Aucun outil requis, trois minutes suffisent. Tenez l'axe fixe d'une main et faites tourner la bague extérieure de votre roulement à billes avec l'autre. Vous cherchez une résistance inhabituelle, un accrochage ou au contraire un tournage trop libre. Idéalement, ça tourne de façon fluide et régulière, sans à-coups. Ensuite, tendez l'oreille. Un crissement, un grondement même léger ? Notez-le mentalement. Enfin, poussez doucement l'axe dans plusieurs directions : vers vous, en latéral, en rotation axiale. Un jeu perceptible, même minime, est l'un des premiers signes d'un roulement à billes défectueux. Ce protocole sensoriel vous donnera une première réponse fiable en quelques instants. Simple, efficace, et souvent révélateur. Bruit, chaleur, vibration : ce que chaque symptôme révèle vraiment Voici le truc que beaucoup ignorent : chaque type de bruit ou de comportement anormal pointe vers une cause précise. Ce n'est pas du tout au hasard. Un grondement sourd et continu indique généralement une contamination par des particules abrasives ou une lubrification insuffisante. Un crissement aigu et intermittent, lui, est souvent le signe d'une bague fissurée ou d'un défaut localisé sur une bille. Un échauffement anormal après quelques minutes de fonctionnement ? Pensez à une surcharge, une précontrainte excessive ou un manque de graisse. Enfin, des vibrations perceptibles à la main trahissent un désalignement ou une usure avancée des pistes. La norme ISO 15243 classe officiellement les modes de défaillance des roulements en six familles, ce qui valide scientifiquement cette lecture symptomatique. C'est rassurant de savoir que vos observations ont une base solide. La question clé reste : peut-on encore attendre ? En règle générale, un léger bruit sans jeu perceptible autorise une surveillance rapprochée. Mais dès qu'un jeu axial ou radial dépasse 0,1 mm, le remplacement s'impose sans discussion. Et pour être direct : rouler avec un roulement usé est dangereux. Au-delà d'un certain stade, cela peut provoquer un blocage brutal, un échauffement excessif, voire un bris de pièce. La durée de vie d'un roulement à billes n'est pas infinie, et l'ignorer coûte souvent bien plus cher que le roulement lui-même. Comprendre la durée de vie théorique : le calcul L10 sans prise de tête La durée de vie nominale d'un roulement à billes s'exprime avec ce qu'on appelle le L10. Concrètement, c'est le nombre de millions de tours au bout desquels 10 % d'un lot de roulements identiques commencent à montrer des signes de fatigue superficielle. Les 90 % restants tiennent encore. C'est une statistique, pas une garantie individuelle. La formule est simple : L10 = (C/P)³, où C est la charge dynamique de base du roulement (indiquée dans la fiche produit) et P la charge équivalente réellement appliquée. Exemple concret : un roulement 6004EE de SNR avec C = 9,4 kN, soumis à une charge P = 2 kN, donne L10 = (9,4/2)³ = environ 104 millions de tours, soit approximativement 1 700 heures à 1 000 tr/min. Pas mal, non ? Attention toutefois : cette valeur théorique chute fortement en cas de contamination, de manque de lubrification ou de chocs répétés. Les fabricants SKF, FAG et SNR fournissent directement la valeur C pour chaque référence dans leurs fiches techniques. Les dimensions complètes (diamètre intérieur, diamètre extérieur, largeur) figurent également dans chaque fiche produit de la collection, ce qui facilite grandement l'identification et le remplacement. Entretien préventif : les bons gestes pour prolonger la vie du roulement Un entretien régulier peut multiplier la durée de vie réelle d'un roulement à billes par deux à cinq selon les fabricants. C'est l'un des meilleurs retours sur investissement en maintenance. Voici ce qui compte vraiment. Le regraissage périodique avec une graisse lithium NLGI 2 est la base pour les applications standard. Attention à ne pas trop remplir : 30 à 40 % du volume libre suffit. Un excès de graisse provoque justement de l'échauffement, ce qui est contre-productif. Vérifiez aussi l'alignement de l'arbre. Un désalignement de seulement 0,1° suffit à tripler la charge effective sur le roulement. Contrôlez également le jeu de montage : un ajustement trop serré élimine le jeu interne et réduit drastiquement la durée de vie. Enfin, protégez contre la contamination. C'est souvent négligé, pourtant c'est capital. Les roulements avec suffixe EE comme le roulement à billes 6000EE ou le roulement à billes 6002EE de SNR disposent d'une étanchéité renforcée qui limite l'entrée d'eau et de poussière, réduisant du même coup le besoin de regraissage fréquent. Un vrai avantage sur les applications exposées. Retirer et poser un roulement sans arrache-roulement : la méthode qui fonctionne Peut-on remplacer soi-même un roulement ? Oui, dans la grande majorité des cas courants. Voici comment enlever un roulement à billes sans outillage spécialisé, en cinq étapes claires. Étape 1 : Nettoyez et inspectez soigneusement le logement après extraction. Un logement rayé ou ovalisé compromet le nouveau roulement dès le départ. Étape 2 : Pour l'extraction, utilisez deux clés plates symétriques appuyant sur la bague intérieure, ou une douille adaptée et un maillet. Règle absolue : ne frappez jamais la bague extérieure si vous travaillez sur l'arbre. Étape 3 : Relevez la référence gravée sur la bague extérieure (6003, 6004…) pour commander le remplacement exact. Le roulement à billes 6001EE (Ø12x28x8) est par exemple une référence très courante sur les petits équipements motorisés. Étape 4 : Posez le nouveau roulement en appuyant uniquement sur la bague qui reçoit l'ajustement serré. Jamais à travers les billes. C'est l'erreur la plus fréquente et elle endommage immédiatement les pistes. Étape 5 : Vérifiez le jeu résiduel et testez la rotation à la main avant de tout remonter. Deux minutes qui évitent bien des regrets. Questions fréquentes Quels sont les signes qu'un roulement à billes est défectueux ? Les quatre symptômes principaux d'un roulement à billes défectueux sont : un bruit de grondement sourd ou un crissement aigu, un échauffement anormal après quelques minutes de fonctionnement, des vibrations perceptibles à la main et un jeu axial ou radial visible lors d'une poussée manuelle sur l'axe. Quelle est la durée de vie d'un roulement à billes ? La durée de vie d'un roulement à billes varie de 1 000 à 30 000 heures selon l'application, la charge et l'entretien. Elle se calcule via la formule L10 = (C/P)³. Un entretien régulier (regraissage, alignement, protection contre la contamination) peut la multiplier par deux à cinq. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement présentant un jeu avéré peut provoquer un blocage brutal de l'axe, un échauffement excessif ou un bris de pièce en cours de fonctionnement. Dès qu'un jeu dépasse 0,1 mm ou qu'un crissement aigu apparaît, le remplacement ne doit pas être repoussé. Quels sont les différents types de roulements à billes ? Les principaux types sont le roulement simple rangée (le plus courant), la butée à billes pour les charges axiales pures, le roulement à deux rangées de billes pour les charges mixtes importantes, et le roulement à contact oblique pour les applications combinées haute vitesse.

Comprendre le palier applique et son rôle dans une transmission mécanique Un palier applique, appelons-le correctement : un palier en applique, est un ensemble mécanique composé d'un corps (en métal ou plastique), d'un roulement auto-aligneur intégré et d'un système de fixation sur surface plane. C'est exactement ce que vous cherchez quand vous devez supporter un arbre rotatif contre une paroi, une platine ou une structure verticale. La différence avec un palier à semelle ? Simple : le palier à semelle se fixe en dessous de l'arbre, le palier en applique se fixe sur le côté ou en face. La configuration 2 trous est de loin la plus répandue, car elle permet un réglage d'alignement rapide et simplifie le montage, surtout sur des structures non parfaitement planes. Ce qui rend le palier roulement applique particulièrement intéressant, c'est son corps. Il ne fait pas que supporter le roulement : il absorbe les vibrations, dissipe la chaleur générée par friction et résiste à l'environnement. C'est pourquoi le choix du matériau du corps compte autant que le roulement lui-même. Découvrez notre sélection de palier applique 2 trous pour explorer les options disponibles. Un bon palier applique auto-aligneur corrige jusqu'à 2° à 3° de désalignement angulaire, ce qui sauve plus d'une installation imparfaite. Tableau comparatif : fonte, tôle, inox et plastique face aux critères décisifs Voici ce que j'ai envie de vous montrer directement : un tableau honnête, avec des chiffres réels. Parce que choisir un matériau sans données, c'est jouer à pile ou face. Critère Fonte GG25 Tôle emboutie Inox 316L Plastique (PA6/PA66) Charge radiale max Jusqu'à 30 kN Jusqu'à 15 kN Jusqu'à 30 kN Jusqu'à 10 kN Plage de température -20°C à +120°C -20°C à +100°C -30°C à +150°C -20°C à +80°C Résistance corrosion Faible (sans traitement) Faible (sans traitement) Excellente Très bonne Conformité hygiène (FDA/EHEDG) Non Non Oui (selon joint et graisse) Oui (selon grade matière) Coût relatif (index 1 à 4) 2 1 4 2 à 3 Poids du corps Élevé Faible Moyen Très faible Nettoyage haute pression Déconseillé Déconseillé Compatible Compatible (selon joint) Ces valeurs sont indicatives : les performances exactes dépendent de la référence produit. Un palier applique en plastique ne se comportera pas pareil qu'un palier applique en tôle sous charge dynamique, même à charge nominale identique. Retrouvez nos références palier applique 2 trous avec leurs fiches techniques complètes. La fonte : le matériau de référence pour les environnements industriels exigeants La fonte GG25 (fonte grise lamellaire) est le matériau historique des corps de palier industriels. Et pour de bonnes raisons. Son module d'élasticité élevé lui confère une rigidité structurelle que peu de matériaux rivalisent. Mais ce qui la distingue vraiment, c'est son coefficient d'amortissement des vibrations, supérieur à celui de l'acier : un avantage décisif sur des machines soumises à des chocs ou des déséquilibres cycliques. On retrouve le palier à applique en fonte partout où les charges sont importantes : convoyeurs industriels lourds, machines-outils, équipements miniers, lignes de manutention. C'est le choix par défaut quand on ne sait pas encore exactement ce qu'on va lui faire subir. Sa limite principale reste la corrosion. En milieu humide ou chimiquement agressif, la fonte rouille rapidement sans traitement de surface adapté (peinture époxy, galvanisation à chaud). Il faut le prévoir dès la conception. Deux références représentatives de la gamme : le UKFL212H pour arbre de 60 mm et le UKFL211H pour arbre de 55 mm, tous deux en fonte avec roulement intégré auto-aligneur, pleinement opérationnels de -20°C à +120°C. Tôle, inox ou plastique : quand l'environnement dicte le matériau La tôle emboutie : légère, économique, honnête Le palier applique en tôle est la solution sans prétention qui répond parfaitement aux applications légères. Convoyeurs à faible charge, équipements agricoles en environnement sec, ventilation industrielle : voilà son terrain de jeu. Son atout principal est son coût (index 1) et sa faible masse. En revanche, oubliez-le dès que l'humidité entre en jeu. L'inox 316L : le choix de l'agroalimentaire et du pharmaceutique L'inox 316L offre une résistance aux chlorures nettement supérieure à l'inox 304, ce qui est critique lors des nettoyages CIP (Cleaning In Place). Pour valider une conformité hygiène réelle (normes EHEDG et FDA 21 CFR), il faut combiner le corps inox avec des joints double lèvre en NBR ou PTFE et une graisse certifiée NSF H1. Sans ces trois éléments réunis, la conformité n'est pas garantie. Attention à ce point souvent négligé. Le plastique (PA6/PA66) : le spécialiste des milieux difficiles Le palier applique en plastique brille là où les autres échouent : milieux acides dilués, vapeurs corrosives, applications nécessitant une légèreté maximale ou une non-conductivité électrique. Limite à retenir : 80°C maximum pour le PA standard, et une sensibilité au fluage sous charge statique prolongée. À ne pas utiliser en charge élevée permanente. Un exemple concret de la gamme : le palier applique 2 trous UKFL210H pour arbre de 50 mm et le UKFL209H pour arbre de 45 mm. La grille de décision : choisir son palier applique en 4 questions Voici comment je vous conseille d'aborder le choix. Répondez honnêtement à ces quatre questions, dans l'ordre. Question 1 : l'environnement est-il corrosif ou soumis à des exigences d'hygiène ? Si oui, orientez-vous immédiatement vers l'inox ou le plastique selon le niveau de charge attendu. Évitez fonte et tôle sans traitement spécifique. Question 2 : la charge radiale dépasse-t-elle 15 kN ? Si oui, excluez la tôle et le plastique. Seuls la fonte et l'inox supportent ces sollicitations sur la durée. Question 3 : le poids de l'ensemble est-il un critère (mobilité, équipement embarqué) ? Si oui, privilégiez la tôle ou le plastique. Le gain de masse peut être significatif sur de grandes séries. Question 4 : le budget est-il déterminant pour une application non critique ? Choisissez la tôle ou la fonte, meilleur rapport qualité-prix du marché. Pour une application industrielle standard, le palier roulement applique en fonte reste le choix le plus polyvalent. Un bon point d'entrée dans la gamme : le palier applique 2 trous de qualité UKFL211H pour arbre de 55 mm, robuste et bien documenté. Questions fréquentes sur le palier applique Quels sont les différents types de paliers ? On distingue principalement les paliers applique (2 ou 4 trous), les paliers à semelle, les paliers à embase carrée et les paliers à bague de serrage. La classification repose sur le mode de fixation et le type de roulement intégré (auto-aligneur, rigide, à contact oblique). Qu'est-ce qu'un palier à une fixation ? Un palier à une fixation se monte sur un seul point de vissage. Moins courant que la version 2 trous, il est utilisé dans des espaces contraints où l'encombrement interdit un second point d'ancrage. Sa rigidité est naturellement inférieure. Comment fixer un palier applique correctement ? Percez et taraudez selon l'entraxe du palier applique. Posez le palier, serrez les vis de fixation au corps, puis serrez la bague de serrage sur l'arbre. Vérifiez l'alignement angulaire avant la mise en service. Ne serrez jamais la bague avant la fixation au support. Quel est le prix d'un palier applique ? Les prix varient de quelques euros pour un palier en tôle basique à plusieurs dizaines d'euros pour un palier applique 2 trous en inox de grande dimension. Le matériau du corps est le premier facteur de variation tarifaire.

Ce qu'est vraiment un manchon de serrage conique et pourquoi il est indispensable Laissez-moi vous expliquer ça simplement. Un manchon de serrage conique, c'est une bague en acier fendue, avec un alésage intérieur cylindrique et un extérieur taillé en cône. Ce cône est précisément calibré pour s'emboîter dans l'alésage conique d'un roulement. Et c'est là que la magie opère. Le principe du coincement conique est redoutablement efficace. Vous vissez l'écrou KM, il pousse le manchon dans l'alésage du roulement, et la fente lui permet de se comprimer radialement sur l'arbre. Résultat : blocage radial et axial en un seul geste, sans aucun usinage de l'arbre. Pas d'épaulement, pas de rainure de clavette. Un arbre lisse standard suffit. C'est précisément ce double rôle, positionnement axial précis et transmission des efforts, qui rend le manchon conique de serrage incontournable en maintenance industrielle. Vous simplifiez la fabrication des arbres et vous facilitez les interventions terrain. Vous pouvez démonter un roulement sur un arbre en production en quelques minutes. Mais attention : tous les manchons ne sont pas interchangeables. Choisir la bonne série H, c'est l'étape qui fait toute la différence. Comprendre les séries H, H3 et H31 : ce qui les distingue vraiment Quand vous cherchez un manchon de serrage pour roulement, vous tombez inévitablement sur trois familles dans la gamme SNR. Voici comment les distinguer sans se tromper. Série H : usage général, dimensions conformes aux normes ISO. Conicité 1:12. Plage typique de 20 mm à 340 mm de diamètre d'arbre. Compatible avec les roulements à rotule sur deux rangées de billes et à rouleaux à alésage conique standard. Série H3 : conçue spécifiquement pour les paliers fonte deux parties. C'est la série la plus courante en industrie lourde. Conicité 1:12 pour la plupart des références. Dimensions légèrement adaptées à l'alésage des paliers SNR associés. Plage de 25 mm à 400 mm. Série H31 : alésage métrique, pensé pour les arbres à tolérances ISO strictes. Utilisé quand le diamètre nominal de l'arbre doit correspondre exactement à une cote ISO. En résumé : si vous travaillez avec un palier fonte deux parties SNR, partez sur la série H3 par défaut. Si vous avez un roulement ISO standard sans palier associé, la série H est votre référence. Et si la cote d'arbre est critique, orientez-vous vers la H31. Un conseil de terrain : vérifiez toujours la fiche technique du roulement avant de commander. Le code de l'alésage conique (K30, par exemple) vous confirme la conicité attendue. Tableau de sélection : quelle référence SNR pour quel diamètre d'arbre Voici la section qui vous évitera un aller-retour inutile. Pour un manchon de serrage conique, la référence dépend directement du diamètre de votre arbre et du roulement associé. Voici les données techniques des principales références SNR : Référence SNR Série Diamètre arbre (mm) Diamètre extérieur (mm) Longueur (mm) H319 SNR H 95 115 67 H320 SNR H 100 120 71 H322 SNR H 110 130 78 H3260H SNR H3 300 340 160 H3272H SNR H3 360 400 190 Note importante : ces données sont indicatives. La sélection finale doit toujours être croisée avec la référence exacte de votre roulement et de votre palier. En cas de doute, consultez la collection manchon de serrage SNR complète pour accéder à toutes les fiches techniques. Procédure de montage pas à pas : comment serrer un manchon sans erreur C'est là que beaucoup de techniciens perdent du temps, voire abîment un roulement neuf. Voici la procédure à suivre pour un montage propre du manchon conique de serrage : Nettoyez et dégraissez l'arbre et l'alésage intérieur du manchon. Toute trace d'huile ou de graisse perturbera le coincement conique. Positionnez le manchon sur l'arbre à l'emplacement prévu. La fente doit être visible et orientée correctement selon les instructions du fabricant. Enfilez le roulement sur le manchon, côté conique en premier. Vissez l'écrou KM à la main jusqu'au contact, sans forcer. Serrez avec une clé à ergots en appliquant le couple de serrage adapté au diamètre : environ 120 Nm pour un arbre de 95 mm, environ 200 Nm pour 110 mm. Vérifiez toujours les valeurs dans la documentation SNR. Bloquez la rondelle d'arrêt MB en repliant une languette dans une encoche de l'écrou. Contrôlez le jeu résiduel du manchon de serrage pour roulement avec un comparateur. Ce jeu doit correspondre aux valeurs préconisées par SNR selon la taille du roulement. Les erreurs classiques ? Un serrage insuffisant provoque le glissement de l'arbre. Un serrage excessif déforme la bague intérieure du roulement, et c'est irréversible. Prenez le couple au sérieux. Démontage sans casse : la méthode à suivre pour récupérer le roulement intact Le démontage, c'est souvent là où on casse ce qu'on voulait sauver. Voici comment procéder correctement : Desserrez et retirez l'écrou KM complètement. Frappez légèrement côté petit diamètre du manchon de serrage avec un maillet plastique pour le déloger. Certains modèles disposent d'un pas de vissage intérieur dédié au démontage hydraulique : utilisez-le si disponible. Ne frappez jamais directement sur le roulement. Jamais. La bague intérieure ne supporte pas les chocs axiaux directs. Si le manchon est grippé (corrosion, longue immobilisation), utilisez un injecteur hydraulique ou un extracteur à griffes adapté. La chaleur peut aussi aider dans certains cas, avec précaution. Inspectez le manchon avant toute réutilisation : vérifiez l'absence de fissures, d'ovalisation ou de corrosion sur la surface conique. Les manchons SNR sont généralement réutilisables si l'état le permet. Un manchon récupéré en bon état, c'est de l'argent économisé. Mais un manchon douteux remonté sur un roulement neuf, c'est une panne programmée. Questions fréquentes sur le manchon de serrage Quel est le rôle d'un manchon de serrage ? Un manchon de serrage assure la fixation axiale et la transmission des efforts entre un arbre lisse et un roulement à alésage conique. Il remplace l'épaulement d'arbre et la rainure de clavette, simplifiant ainsi la fabrication et les interventions de maintenance sur site. Quels sont les différents types de serrage pour roulement ? Il existe principalement trois types : le serrage par manchon conique (séries H et H3), le serrage par vis de pression, et le serrage par bague excentrique. Le manchon conique de serrage reste la solution la plus adaptée aux charges lourdes, aux chocs et aux applications industrielles exigeantes. Quelle est la différence entre un collier de serrage et un manchon de serrage ? Un collier de serrage est une pièce de bridage externe, utilisée pour maintenir des tuyaux ou des flexibles. Un manchon de serrage conique est une pièce interne de transmission mécanique, montée entre un arbre et un roulement. Ce sont deux pièces totalement différentes malgré la proximité de leurs noms. Un manchon à sertir, c'est la même chose qu'un manchon de serrage conique ? Non, ce sont deux pièces distinctes. Les manchons à sertir s'utilisent en électricité ou en plomberie pour raccorder des câbles ou des tubes. Les manchons de serrage coniques, comme ceux de la gamme SNR, sont des composants de transmission mécanique montés sur arbres industriels. Aucun lien entre les deux.

Pourquoi partir de la machine plutôt que du catalogue En réalité, personne ne se lève le matin en pensant "il me faut un roulement à rouleaux cylindriques série NU". Non. Ce que vous vous dites, c'est : "mon moteur chauffe anormalement", "mon réducteur vibre depuis la maintenance", ou "ma broche CNC dérive et je perds en précision". Le problème machine passe toujours en premier. Le roulement, c'est la réponse. Voici pourquoi c'est important : choisir le mauvais type de roulement à rouleaux ne se voit pas tout de suite. Ça se paye en durée de vie réduite, en échauffements, en jeux progressifs. Pour éviter ça, trois paramètres suffisent à orienter 90 % des choix : Le type de charge dominant : radiale, axiale, ou combinée des deux. La présence de désalignement : arbre flexible, bâti déformable, montage imprécis. La vitesse de rotation : lente, modérée, ou élevée. Quatre grandes familles de roulements à rouleaux couvrent la quasi-totalité des situations : le cylindrique (charge radiale pure, haute vitesse), le conique (charges combinées), la rotule sur rouleaux (désalignements importants) et la butée à rouleaux (charge axiale exclusive). Retrouvez notre sélection de roulement à rouleaux cylindrique ainsi que notre gamme de roulement à rouleaux complète pour comparer les familles. La suite de cet article décrypte 8 scénarios machines concrets pour que vous sachiez exactement quoi choisir, et surtout pourquoi. Les 4 familles en un coup d'oeil : ce qui les distingue vraiment Avant d'aller dans le détail des cas terrain, voici ce qu'il faut retenir de chaque famille. Pas de théorie inutile : juste l'essentiel pour ne pas se tromper. Roulement à rouleaux cylindriques : les éléments roulants ont une forme cylindrique, créant un contact linéaire (et non ponctuel comme une bille). Résultat : une capacité de charge radiale exceptionnelle et une rigidité élevée. La limite absolue ? Zéro tolérance aux charges axiales significatives et au désalignement. Les séries NU et N sont les plus répandues. Roulement à rouleaux conique : la géométrie conique permet de supporter simultanément des charges radiales et axiales élevées. Attention : le montage en paires est souvent obligatoire pour équilibrer les efforts dans les deux directions. C'est le roi des réducteurs et des essieux. Roulement à rotule sur rouleaux : c'est le plus tolérant aux désalignements, parfois jusqu'à plusieurs degrés. Il supporte des charges lourdes dans toutes les directions. Incontournable sur les arbres longs, les machines soumises à des chocs ou les bâtis déformables. Butée à rouleaux : conçue pour une charge axiale quasi exclusive, avec une très faible charge radiale admissible. La vitesse de rotation est limitée. C'est le choix logique des tables tournantes et des vérins. Vous souhaitez comparer les références disponibles ? Consultez la gamme complète des roulements à rouleaux cylindriques pour explorer les séries NU, N et leurs variantes de jeu interne. 8 machines réelles, 8 choix expliqués 1. Moteur électrique industriel Roulement retenu : cylindrique série NU La charge est quasi exclusivement radiale (poids du rotor sur l'arbre). L'arbre se dilate thermiquement : la série NU autorise ce déplacement axial libre. La vitesse élevée est compatible avec la géométrie cylindrique et une cage polyamide. Les références roulement à rouleaux cylindriques NU210EAT2X (Ø50x90x20) et NU213EAT2X (Ø65x120x23) sont des valeurs sûres sur ce type d'application. 2. Réducteur industriel à fort couple Roulement retenu : conique Les couples élevés génèrent des charges axiales que le cylindrique ne peut pas encaisser. La géométrie conique absorbe les charges combinées radiales et axiales simultanées. Le montage en opposition (face à face ou dos à dos) garantit le maintien axial dans les deux sens. 3. Concasseur à mâchoires Roulement retenu : rotule sur rouleaux Les chocs violents et les charges radiales extrêmes exigent une capacité dynamique élevée. Le bâti se déforme sous les contraintes : la rotule compense ce désalignement structurel. La tolérance angulaire de la rotule sur rouleaux protège l'arbre contre les surcharges ponctuelles. 4. Nacelle d'éolienne (arbre principal) Roulement retenu : rotule sur rouleaux à deux rangées Les charges combinées atteignent des niveaux considérables sur un arbre tournant lentement. La flexion de la tour induit un désalignement permanent impossible à éliminer autrement. La durée de vie requise est exceptionnellement longue : le calcul L10 est critique. 5. Broche de fraiseuse CNC Roulement retenu : roulement cylindrique haute précision série N La rigidité radiale maximale conditionne directement la précision d'usinage. Les vitesses de rotation très élevées sont parfaitement compatibles avec le roulement rouleau cylindrique. Aucun jeu axial toléré : la série N maintient le positionnement de l'arbre avec une précision absolue. 6. Convoyeur lourd à bande Roulement retenu : cylindrique série NU avec jeu C3 La charge radiale statique est élevée et continue (poids des matériaux transportés). Le fonctionnement est lent mais permanent : pas besoin d'une haute vitesse de rotation. Le jeu interne C3 compense les variations de température et évite le précontrainte thermique. Le roulement à rouleaux cylindriques premium NU2206EAT2XC3 (Ø30x62x20) est un exemple typique pour les galets de convoyeur de taille intermédiaire. 7. Table tournante de tour vertical Roulement retenu : butée à rouleaux La charge est exclusivement axiale : le poids de la pièce usinée s'applique sur l'axe vertical. La rotation est lente, ce qui correspond à la plage de vitesse admissible de la butée. La précision de positionnement axial est critique pour la qualité d'usinage. 8. Arbre flexible en machine papetière Roulement retenu : rotule sur rouleaux Les vibrations et la flexion de l'arbre sous charge créent un désalignement permanent et variable. Les charges radiales sont élevées et fluctuantes selon la tension du papier en cours de traitement. L'humidité ambiante impose une attention particulière à la lubrification et à l'étanchéité du roulement. Les 3 critères décisifs pour ne pas se tromper Après ces 8 cas concrets, une logique se dégage clairement. Voici comment l'appliquer à votre propre situation. 1. La direction et l'intensité de la charge. Si votre charge est purement radiale et élevée, le roulement cylindrique s'impose sans hésitation : rigidité maximale, capacité de charge optimale. Si la charge est combinée (radiale + axiale simultanées), regardez d'abord le niveau de désalignement avant de choisir entre conique et rotule sur rouleaux. Charge axiale exclusive ? C'est la butée, point final. 2. La présence et l'amplitude du désalignement. C'est souvent le critère le plus sous-estimé. Le roulement à rouleaux cylindrique ne tolère aucun désalignement angulaire, pas même un millième de degré de mauvais alignement permanent. Le conique offre une tolérance légèrement supérieure. La rotule sur rouleaux, elle, peut absorber jusqu'à 2 à 4 degrés selon la série. Sur les machines papetières, les convoyeurs miniers ou les équipements de BTP, c'est souvent ce critère qui fait le choix à lui seul. 3. La vitesse et les contraintes thermiques. Le cylindrique excelle à haute vitesse, surtout avec une cage polyamide. La butée est limitée en vitesse. Pour les applications à températures variables, le jeu interne C3 (voire C4) évite les contraintes thermiques excessives. Le matériau de la cage, acier, polyamide ou laiton, influence aussi la tenue en température et la lubrification. Retrouvez les références adaptées parmi les roulements à rouleaux cylindriques de qualité disponibles en ligne. Questions fréquentes sur les roulements à rouleaux Qu'est-ce qu'un roulement à rouleaux cylindriques ? Un roulement à rouleaux cylindriques utilise des éléments roulants de forme cylindrique, créant un contact linéaire avec les bagues (et non ponctuel comme les billes). Cela lui confère une capacité de charge radiale élevée et une excellente rigidité. Les séries NU et N sont les plus utilisées en industrie. Quels sont les différents types de roulements à rouleaux ? Il en existe quatre familles principales : le cylindrique (charge radiale pure), le conique (charges combinées radiales et axiales), la rotule sur rouleaux (désalignements importants et charges lourdes) et la butée à rouleaux (charge axiale exclusive, faible vitesse). Chaque famille correspond à des contraintes mécaniques précises. Quels sont les avantages des roulements à rouleaux coniques ? Ils supportent simultanément des charges radiales et axiales élevées grâce à leur géométrie conique. Ils sont généralement montés par paires pour équilibrer les efforts dans les deux directions et s'imposent naturellement dans les réducteurs industriels, les essieux et les boîtes de vitesses. Quel est le prix moyen d'un roulement à rouleaux cylindriques ? Les prix varient de quelques euros pour les petites dimensions (type N205) à plusieurs dizaines d'euros pour des séries moyennes comme le NU213. Le tarif dépend du fabricant (NTN, SKF, FAG), de la série, du jeu interne et de la cage. Consultez le catalogue en ligne pour les prix actualisés par référence.

Deux technologies, une même fonction : ce qui les distingue vraiment Vous avez déjà hésité devant un catalogue de courroies industrielles en vous demandant si la version jumelée valait vraiment l'investissement ? C'est une question légitime, et la réponse mérite qu'on prenne le temps de bien poser les bases. En matière de types de courroies industrielles, la courroie trapézoïdale simple est l'élément de base : un seul brin, une section en V, des flancs qui transmettent la puissance par friction contre les gorges de la poulie. Simple, robuste, universelle. La courroie trapézoïdale jumelée, elle, va plus loin : deux brins (parfois trois) sont assemblés par une bande de liaison supérieure rigide. Et cette bande de liaison, ce n'est pas un détail. C'est l'élément structurant de toute la solution. Elle garantit l'alignement permanent des brins, leur synchronisation sous charge et une répartition uniforme des efforts. Sans elle, vous avez simplement deux courroies côte à côte. Avec elle, vous avez un système de courroie industrielle transmission cohérent et maîtrisé. Les profils concernés sont les plus courants du marché : SPZ, SPA, SPB et SPC. Autrement dit, quasiment toutes les applications industrielles classiques sont couvertes. Pour découvrir les références disponibles, jetez un œil à notre sélection de courroie jumelée. Comparatif technique côte à côte : conception, performance et durée de vie Voici le cœur du sujet. La différence entre courroie jumelée et courroie simple se mesure sur des critères bien concrets. Tableau comparatif ci-dessous : Critère Courroie simple Courroie trapézoïdale jumelée Conception Brin unique, section en V Multi-brins liés par bande de liaison Répartition des charges Variable selon l'appairage Uniforme et garantie Risque de désalignement Élevé en multi-brins Éliminé par la bande de liaison Niveau de vibrations Modéré à élevé sous charge variable Réduit significativement Durée de vie estimée Référence de base +20 à +40% selon application Puissance transmissible Limitée par brin Cumulée sur l'ensemble des brins Compatibilité poulie Universelle Poulie adaptée requise Remplacement À l'unité possible Remplacement de l'ensemble Le point le plus important à comprendre ici, c'est le phénomène de roulement différentiel. Quand vous montez deux courroies simples en parallèle, les infimes différences de longueur entre brins créent des tensions inégales. Un brin travaille plus que l'autre, s'use plus vite, et entraîne l'usure prématurée de l'ensemble. La bande de liaison de la courroie jumelée supprime ce phénomène, ce qui explique directement le gain sur la durée de vie des courroies industrielles. Avantages et limites de chaque solution selon le contexte d'utilisation Soyons honnêtes : aucune des deux solutions n'est universellement supérieure. Tout dépend du contexte. Voici une lecture équilibrée. La courroie simple reste indétrônable sur plusieurs points. Sa disponibilité est quasi universelle, son coût unitaire est faible, et vous pouvez remplacer un brin à la fois si nécessaire. C'est aussi la solution la plus accessible en cas d'urgence, avec des délais d'approvisionnement courts. En revanche, son utilisation en multi-brins exige un appairage soigneux. Des brins de longueurs légèrement différentes = des vibrations sous charge variable et un désalignement progressif presque inévitable. La courroie trapézoïdale jumelée, elle, brille dans les configurations exigeantes. L'alignement est garanti par construction. La répartition des charges est homogène. Les vibrations sont sensiblement réduites, ce qui compte énormément sur les machines sensibles. Elle est particulièrement adaptée aux compresseurs, ventilateurs industriels et machines agricoles où la courroie industrielle transmission subit des variations de charge importantes. Sa limite principale ? Le remplacement doit se faire sur l'ensemble (impossible de changer un seul brin), et le coût initial est plus élevé. Il faut aussi une poulie conçue pour ce profil spécifique. Pour comparer les modèles disponibles, consultez les courroies jumelées Optibelt de notre catalogue. Les critères décisifs pour choisir entre jumelée et simple Laissez-moi vous proposer une grille de décision simple, directement utilisable sur le terrain. 1. Votre transmission est-elle multi-brins ? Si oui, la courroie jumelée s'impose. C'est la réponse la plus directe à la question de la différence entre courroie jumelée et courroie simple : dès que vous avez deux brins en parallèle, la jumelée élimine le roulement différentiel que la simple ne peut pas éviter. 2. La charge est-elle élevée ou variable ? La jumelée offre une régularité de transmission nettement supérieure sous ces conditions. 3. Les vibrations sont-elles un critère critique ? Sur des équipements sensibles (agroalimentaire, médical, mesure), la réduction des vibrations apportée par la courroie trapézoïdale jumelée peut être déterminante. 4. Le budget et les délais contraignent-ils votre maintenance ? La courroie simple reste plus accessible à court terme. Mais attention au coût total de possession sur la durée. Un détail souvent oublié : la courroie jumelée ne prend pas plus de place latérale qu'une courroie simple de même profil. Donc l'argument de l'encombrement ne tient pas. Pour des transmissions compactes à vitesse élevée, regardez par exemple la courroie jumelée SPZ 1250 ou la courroie jumelée SPZ 1500, deux références très utilisées en atelier. Cas d'usage sectoriels : quand les professionnels préfèrent la jumelée Les critères techniques, c'est bien. Les exemples concrets, c'est mieux. Agriculture et machinisme agricole : les moissonneuses-batteuses et semoirs sont de grands consommateurs de courroies jumelées en profil SPZ et SPA. Les variations de charge y sont brutales, les arrêts fréquents, et personne n'a envie de changer une courroie au milieu d'une moisson. La durée de vie supérieure de la jumelée fait toute la différence. Compresseurs et ventilation industrielle : la régularité de transmission est critique pour éviter les pics de couple qui usent prématurément les roulements. La courroie jumelée lisse ces à-coups naturellement. Travail du bois et scieries : à grande vitesse, le moindre déséquilibre entre brins génère des vibrations qui dégradent la qualité de coupe et la durée de vie de l'ensemble. Ici encore, la courroie industrielle transmission jumelée s'impose. Parmi les types de courroies industrielles disponibles en profil SPZ, la courroie jumelée SPZ 1400 est particulièrement appréciée pour les transmissions compactes à régime soutenu. Questions fréquentes Quelle est la différence entre une courroie jumelée et une courroie trapézoïdale simple ? La courroie jumelée associe deux brins ou plus via une bande de liaison rigide. Cette bande garantit l'alignement permanent, une répartition uniforme des charges et l'absence de roulement différentiel. La courroie simple est un brin unique sans liaison mécanique avec d'éventuels autres brins. En pratique, la jumelée offre une durée de vie supérieure de 20 à 40% sur les transmissions multi-brins. Quels sont les principaux types de courroies industrielles ? On distingue trois grandes familles : la courroie trapézoïdale (simple ou jumelée), la courroie poly-v et la courroie synchrone (crantée). La trapézoïdale couvre la majorité des transmissions industrielles classiques. La poly-v s'utilise sur de petits diamètres à grande vitesse. La synchrone assure une transmission sans glissement, idéale pour les applications indexées. Comment savoir si sa courroie est usée et doit être remplacée ? Plusieurs signaux ne trompent pas : craquements ou claquements au démarrage, vibrations anormales sous charge, effilochage visible des flancs, glissement sous charge malgré une tension correcte, et fissures en fond de gorge. Sur les courroies jumelées, vérifiez aussi l'état de la bande de liaison. La durée de vie d'une courroie industrielle de qualité varie de 2 000 à 8 000 heures selon les conditions d'utilisation. C'est quoi une courroie poly-v, et est-ce la même chose qu'une courroie jumelée ? Non, ce sont deux technologies différentes. La courroie poly-v présente de multiples nervures longitudinales réparties sur toute sa largeur, sans brins individualisés. La courroie jumelée, elle, assemble des brins trapézoïdaux distincts par une bande de liaison. La poly-v est plus plate, conçue pour de petits rayons de courbure. La courroie jumelée SPZ 1500 reste dans la logique trapézoïdale classique.

Pourquoi remplacer un roulement de palier plutôt qu'attendre la panneUn roulement de palier, aussi appelé roulement insert, est un élément roulant conçu pour s'insérer dans un corps de palier fixé sur un bâti de machine. Vous en trouvez sur les convoyeurs à bande, les réducteurs de mélangeurs, les lignes d'ensachage. Cet article traite exclusivement du contexte industriel, pas de l'automobile ni de l'électroménager.La question n'est pas "est-ce que ça va lâcher ?" mais "quand ?". Trois signaux chiffrés vous obligent à programmer un remplacement du palier de roulement sans attendre : Bruit anormal dépassant 85 dB mesuré au sonomètre à 1 m (grincement, claquement répétitif) Température du corps de palier supérieure à 70°C au pyromètre infrarouge Vibrations au-delà de 4,5 mm/s en vitesse RMS mesurées au vibromètre Un roulement de palier présentant ces symptômes a une durée de vie résiduelle typiquement inférieure à 200 heures. Agir vite, c'est éviter l'immobilisation non planifiée. La première décision critique reste le choix du bon roulement insert de remplacement : retrouvez notre sélection de roulement de palier pour identifier la référence adaptée à votre application.Étape 1 : consignation de la machine et préparation du chantierAvant de changer un roulement de palier, aucune compromission sur la sécurité. Le protocole LOTO (Lockout/Tagout), conforme à la directive machine 2006/42/CE et à la norme NF EN ISO 14118, se déroule en 5 étapes : Identifier et arrêter toutes les sources d'énergie : électrique, pneumatique, hydraulique Condamner chaque point par un cadenas personnel Purger les énergies résiduelles (décharge des condensateurs, vidange des circuits hydrauliques) Vérifier l'absence de tension et de pression par mesure Baliser la zone de travail Préparez votre outillage avant d'ouvrir le capot. Pour ce type d'intervention, vous avez besoin de : clés Allen 6 et 8 mm, extracteur à 2 ou 3 griffes (capacité minimale 5 kN), marteau inertiel, tube poussoir en bronze (jamais en acier directement sur la bague), pyromètre infrarouge, graisse NLGI 2 ou graisse inox selon l'environnement, couple-mètre, et si nécessaire une étuve ou un inducteur. Protection individuelle obligatoire : gants anti-coupures, lunettes, chaussures de sécurité. Avoir tout à portée de main évite les allers-retours inutiles et les erreurs d'improvisation.Étape 2 : démontage du roulement insert selon son type de serrageC'est la partie où les techniciens font le plus d'erreurs. Deux types de serrage dominent en industrie : la bague excentrique et les vis pointeaux.Procédure pour la bague excentrique (série ES, notamment ES201G2 à ES205G2) : Repérer le sens de rotation habituel de la machine Frapper tangentiellement la bague avec le tube poussoir en bronze et le marteau, dans le sens contraire à la rotation (règle mnémotechnique : "contre le sens de marche pour démarrer la dépose") Faire pivoter la bague de 90° pour libérer le serrage Retirer la bague excentrique Faire glisser le roulement insert hors du corps de palier Pour retirer un roulement de palier grippé, utilisez l'extracteur à griffes. Ne frappez jamais directement sur la bague intérieure : vous l'écrasez et vous abîmez l'arbre.Procédure pour les vis pointeaux : desserrer en croix avec un couple de 6 à 10 N.m selon le diamètre, puis extraire le roulement à la main ou à l'extracteur. Le montage bague excentrique reste le plus courant sur les paliers de convoyage. Vous trouverez des références comme le roulement de palier ES201G2 (Ø12) dans notre catalogue.Étape 3 : remontage du nouveau roulement avec les bons paramètresLe remontage est aussi important que le démontage. Voici la séquence à suivre pour changer un roulement de palier proprement : Nettoyage du logement et de l'arbre : vérifiez l'absence de rayures, de corrosion. Mesurez le diamètre d'arbre au micromètre (tolérance h6 ou j6, soit typiquement +0/-0,011 mm pour Ø25). Chauffage si ajustement serré : utilisez une étuve à 80-110°C maximum ou un inducteur à 100°C. Jamais de chalumeau, risque de recuit ou de démagnétisation. Pour les roulements à bague excentrique (série ES), le chauffage est rarement nécessaire. Montage du roulement insert : enfiler sur l'arbre propre et légèrement graissé, pousser uniquement sur la bague intérieure avec le tube poussoir. Fixation du corps de palier : serrer les vis au couple prescrit, généralement 10 à 25 N.m selon la taille (se référer à la fiche produit SNR). Montage de la bague excentrique : la positionner dans le sens de rotation, puis bloquer en frappant tangentiellement dans ce même sens (sens inverse du démontage). Lubrification : remplir à 30-50% du volume libre avec une graisse NLGI 2. Pour ce remplacement de palier de roulement, les modèles roulement de palier ES202G2 (Ø15) illustrent bien la gamme SNR disponible.Checklist de validation avant le premier démarrageVous avez remonté le roulement. Avant de lever la consignation, passez cette checklist en revue. Cochez chaque point : c'est non négociable. Rotation manuelle de l'arbre : absence de jeu axial excessif (maxi 0,2 mm) et de points durs Contrôle du couple de rotation au couple-mètre : fluide et régulier sur tout le tour Alignement visuel arbre/palier vérifié Lubrification : pas de surplus de graisse sortant des joints Serrage définitif de toutes les vis de fixation du corps de palier Retrait du matériel de consignation, des outils et du balisage Premier démarrage à vide de 5 minutes : température du corps de palier mesurée au pyromètre (seuil maxi : 70°C après stabilisation) Mesure vibratoire de référence au vibromètre : noter la valeur en mm/s pour le suivi préventif futur Si la température dépasse 80°C ou si les vibrations franchissent 4,5 mm/s au démarrage : arrêt immédiat, diagnostic. Sur un convoyeur à bande de 5 m, ce protocole complet pour changer un roulement de palier dure environ 45 minutes pour un technicien expérimenté. C'est largement rentabilisé par rapport à une panne en production.Questions fréquentes sur le remplacement d'un roulement de palierPeut-on remplacer soi-même un roulement de palier ?Oui, à condition de maîtriser le protocole de consignation LOTO, de disposer de l'outillage adapté (extracteur, couple-mètre, pyromètre) et de connaître le type de serrage du roulement. En contexte industriel, un technicien de maintenance formé peut réaliser l'opération seul. Sans formation spécifique sur ces procédures, il vaut mieux faire appel à un professionnel qualifié.Quel bruit fait un roulement de palier défectueux ?Trois bruits caractéristiques permettent d'orienter le diagnostic : un grincement métallique continu indique une bague extérieure endommagée ; un claquement rythmique lié à la rotation signale une bille ou un rouleau écaillé ; un ronflement sourd à haute fréquence trahit un manque de lubrification. Le diagnostic acoustique au stéthoscope mécanique posé directement sur le corps de palier est plus fiable que l'écoute à l'oreille nue.Est-ce dangereux de continuer à faire tourner un roulement hors service ?Oui, le risque est réel. Un roulement dégradé peut provoquer un blocage brutal de l'arbre, une surchauffe jusqu'à 200-300°C et déclencher un incendie, ainsi qu'une dégradation irréversible du corps de palier et de l'arbre lui-même. En industrie, un roulement hors service détecté doit être remplacé dans les 48 heures ou lors du prochain arrêt planifié.Quel est le prix pour changer un roulement de palier ?Le coût dépend du type et de la taille du roulement. Des modèles comme le roulement de palier ES203G2 (Ø17) se situent dans une gamme accessible, à quelques dizaines d'euros. Ajoutez 45 minutes à 2 heures de temps technicien selon l'accessibilité. En comparaison, le coût d'une panne non anticipée (arrêt de production, remplacement d'arbre endommagé) est généralement 10 à 50 fois supérieur.

Ce qu'est vraiment une courroie SPZ Une courroie SPZ est une courroie trapézoïdale à flancs lisses, standardisée selon la norme ISO 4183. Son profil mesure 9,7 mm de large en tête et 8 mm de hauteur, avec un angle de flanc de 40°. Ce qui la distingue des courroies classiques de profil Z ou A, c'est son profil dit "étroit" (narrow profile en anglais). Ce détail compte. La transmission de puissance se fait par adhérence sur les flancs de la gorge de poulie, pas sur le fond. La courroie ne doit donc jamais toucher le fond de la gorge, sinon elle perd toute efficacité et s'use prématurément. Cette courroie trapézoïdale SPZ occupe une place bien précise dans la gamme des transmissions par courroie : plus compacte qu'une SPA, plus robuste qu'une Z. Retrouvez notre sélection de courroies SPZ 10x8mm pour commencer votre recherche. Dimensions exactes du profil SPZ : le tableau de référence Voici les chiffres qui comptent. Le profil de la courroie SPZ est normalisé : pas de surprise d'un fabricant à l'autre. Paramètre Valeur SPZ Unité Largeur en tête 9,7 mm Largeur en pied 6 mm Hauteur 8 mm Angle de flanc 40 ° Pour comparaison, le profil Z mesure 10x6 mm : même largeur en tête, mais 2 mm de moins en hauteur. Cette différence de hauteur explique pourquoi la courroie SPZ supporte une puissance transmise nettement supérieure. Autre point important pour les dimensions de la courroie SPZ : la ligne primitive (ou ligne neutre) se situe à l'intérieur de la courroie, là où les fibres de tension se trouvent. La longueur effective diffère donc de la longueur extérieure d'environ 25 mm pour ce profil. Cette spz courroie suit rigoureusement ces cotes selon la norme ISO. Lire une référence SPZ en cinq secondes La nomenclature d'une courroie SPZ est redoutablement simple. "SPZ" désigne le profil, et le nombre qui suit indique la longueur primitive en millimètres. C'est tout. SPZ 512 : profil SPZ, longueur primitive 512 mm SPZ 850 : profil SPZ, longueur primitive 850 mm Attention au piège classique : la longueur primitive n'est pas la longueur extérieure. Pour obtenir la longueur extérieure, ajoutez environ 25 mm. Une SPZ 512 mesure donc environ 537 mm autour de son périmètre extérieur. Bonne nouvelle : la référence est généralement gravée ou imprimée sur le flanc de la courroie trapézoïdale SPZ. Si elle est encore lisible sur votre ancienne courroie, vous avez votre réponse en deux secondes. Consultez notre gamme de courroies SPZ 10x8mm pour trouver la référence exacte dont vous avez besoin. Calculer la longueur de courroie dont vous avez besoin Pas de référence lisible sur l'ancienne courroie SPZ ? Voici comment calculer la longueur primitive avec la formule standard : Lp = 2C + 1,57 × (D + d) + (D - d)² / (4C) Où C = entraxe entre les deux poulies, D = diamètre de la grande poulie, d = diamètre de la petite poulie (tous en mm). Exemple concret : C = 200 mm, D = 120 mm, d = 60 mm. Lp = 2×200 + 1,57×(120+60) + (120-60)²/(4×200) = 400 + 282,6 + 4,5 ≈ 687 mm. On choisit donc une SPZ 680 ou SPZ 710 selon la plage de tension disponible. La méthode alternative pour un remplacement direct : enroulez un mètre souple autour de l'ancienne courroie posée à plat. Mesurez la dimension extérieure obtenue, soustrayez 25 mm, et vous obtenez la longueur primitive. Par exemple, des références comme la courroie trapézoidale SPZ 630 ou la courroie trapézoidale SPZ 562 correspondent à des entraxes courts très courants en atelier. SPZ, SPA, XPZ ou Z : choisir le bon profil On va casser un mythe ici : non, tous les profils de courroies trapézoïdales ne sont pas interchangeables. Voici la différence réelle entre les principaux profils : Profil Dimensions (l×h) Puissance typique Usage Z 10×6 mm Faible Usage léger, petits moteurs SPZ 9,7×8 mm Jusqu'à ~4 kW/brin Petites machines industrielles SPA 12,7×10 mm Jusqu'à ~10 kW/brin Usage industriel courant XPZ 9,7 mm en tête Haute efficacité Profil nervuré, compact La différence entre courroie SPA et SPZ est directe : la SPA est plus large et plus haute (12,7×10 mm contre 9,7×8 mm), elle transmet donc sensiblement plus de puissance par brin. On ne substitue pas l'une à l'autre sans recalcul. La différence entre courroie XPZ et SPZ est d'une autre nature : même largeur de tête, mais la XPZ présente des nervures sur sa face interne. Résultat : plus de souplesse, meilleur rendement énergétique, idéale pour les petits rayons de courbure. La courroie trapézoidale SPZ 512 reste un excellent choix pour les machines compactes où la XPZ n'est pas nécessaire. Où trouve-t-on des courroies SPZ et pour quelles machines Le profil SPZ est partout dans l'industrie légère et l'atelier. Sa force : transmettre une puissance correcte dans un encombrement réduit. Applications typiques : Ventilateurs et extracteurs de petit à moyen calibre Pompes de circulation et petits compresseurs Machines-outils compactes (perceuses à colonne, petits tours) Équipements agricoles légers et machines d'atelier La plage de puissance couverte va généralement jusqu'à 25 kW selon la configuration et la vitesse de rotation. Le profil SPZ brille particulièrement quand l'espace est restreint et que l'entraxe est court. La courroie trapézoidale SPZ 562 en est un bon exemple pour les transmissions à entraxe serré. Signes d'usure et bonnes pratiques de remplacement Votre courroie SPZ vous parle avant de lâcher. Apprenez à l'écouter. Signes qui ne trompent pas : Craquelures sur les flancs ou le fond de la courroie Effilochage des fibres de tension visibles en surface Glissement avec bruit strident au démarrage Traces de caoutchouc noir sur les flancs de poulie Allongement visible : la courroie se détend et ne se retend plus correctement Règle d'or sur les transmissions à deux brins : remplacez toujours les deux courroies SPZ en même temps. Mélanger une courroie neuve avec une ancienne détendue crée un déséquilibre immédiat. La tension d'installation est critique. Trop lâche, elle glisse et s'échauffe. Trop tendue, elle fatigue les roulements. La marque Optibelt SK est un repère de qualité fiable pour ce profil. Retrouvez par exemple la courroie trapézoidale SPZ 587 dans notre catalogue. Questions fréquentes sur la courroie SPZ Qu'est-ce qu'une courroie SPZ ? Une courroie SPZ est une courroie trapézoïdale à profil étroit, de section 9,7×8 mm, standardisée selon la norme ISO 4183. Elle est conçue pour les petites et moyennes transmissions industrielles. La puissance se transmet par adhérence sur les flancs, pas sur le fond de la gorge. Quelle est la différence entre une courroie SPA et une courroie SPZ ? La SPA mesure 12,7×10 mm, elle est plus large et plus haute que la SPZ (9,7×8 mm). Elle transmet donc plus de puissance par brin, jusqu'à ~10 kW contre ~4 kW pour la SPZ. Les deux profils ne sont pas interchangeables sans adapter les poulies. Comment mesurer une courroie trapézoïdale usagée ? Enroulez un mètre souple autour de la courroie posée à plat pour obtenir sa longueur extérieure. Pour le profil SPZ, soustrayez environ 25 mm à cette mesure pour obtenir la longueur primitive, qui correspond au numéro de référence (ex : SPZ 630). Quelle est la différence entre une courroie XPZ et une courroie SPZ ? Les deux profils ont la même largeur de tête (9,7 mm), mais la XPZ est nervurée sur sa face interne. Ces nervures améliorent la flexibilité et le rendement énergétique. La XPZ convient mieux aux petits diamètres de poulies et aux régimes élevés.

À quoi sert réellement un palier mécanique industriel Un palier mécanique industriel, c'est l'organe qui maintient un arbre en rotation dans une structure fixe. Son rôle ? Assurer le guidage en rotation, absorber les charges radiales (perpendiculaires à l'axe) et, selon la configuration, des charges axiales (dans l'axe). Sans palier correctement choisi, votre arbre se balade. Et un arbre qui se balade, c'est des vibrations, de l'usure prématurée, des arrêts machine non planifiés. Ce qu'on voit souvent en bureau d'études : un palier surdimensionné "au cas où", ou au contraire sous-dimensionné pour faire des économies. Les deux erreurs coûtent cher. Le bon palier industriel, c'est celui qui correspond précisément au type de sollicitation réelle : charge, vitesse, environnement, accessibilité pour la maintenance. Dans cet article, on compare les trois familles les plus courantes. Vous retrouverez également notre sélection de paliers mécaniques pour aller directement aux références adaptées à votre application. Palier auto-aligneur : la solution pour les arbres imparfaitement alignés Le palier auto-aligneur associe un corps de palier à un roulement insert dont la bague extérieure est sphérique. Cette géométrie permet à l'insert de s'orienter librement dans son logement, compensant ainsi les défauts d'alignement entre l'arbre et le support. La tolérance au désalignement varie selon les séries : comptez typiquement ±2° à ±5°. C'est la solution idéale quand votre structure se déforme légèrement en charge, ou quand le montage ne garantit pas un alignement parfait. Convoyeurs agricoles, machines agroalimentaires, équipements de manutention : voilà ses terrains de jeu naturels. Ses limites ? Il supporte moins bien les charges axiales importantes, et son coût unitaire est légèrement supérieur à un palier rigide équivalent. Rien de rédhibitoire dans la majorité des cas. Critère Auto-aligneur Fonte deux parties À semelle Tolérance désalignement ±2° à ±5° ±0,5° à ±1° ±1° à ±3° Charge radiale max Moyenne Élevée Faible à moyenne Facilité de montage Élevée Moyenne Élevée Environnements adaptés Agri, agro, manut. Industrie lourde Agri, manut., agro Palier fonte deux parties : robustesse et démontage en ligne Le palier fonte deux parties se distingue par sa construction en deux demi-corps (base + chapeau) séparés par un joint horizontal. Résultat : vous pouvez remplacer le roulement sans déposer l'arbre. Sur une ligne de production en continu, c'est un avantage considérable. Sa rigidité structurelle est supérieure aux autres familles. Les charges radiales encaissées sont plus importantes, ce qui le rend incontournable pour les réducteurs industriels, les lignes de transmission lourdes, les machines papetières ou l'industrie minière. Certains modèles acceptent également des charges axiales limitées. Les diamètres d'alésage courants vont de 25 mm à 150 mm et plus selon les séries. En revanche, la tolérance au désalignement reste faible (±0,5° à ±1°) : si votre arbre présente un défaut géométrique important, ce n'est pas la bonne famille. Ce comparatif des paliers à roulement le confirme : chaque famille a son terrain d'excellence. Ses inconvénients : encombrement et poids plus élevés, moins adapté aux petits alésages, prix supérieur. Mais quand la durabilité prime sur la compacité, c'est le choix rationnel. Palier à semelle : compacité et polyvalence pour la transmission de mouvement Le palier à semelle se fixe par deux trous de boulonnage en face inférieure. Compact, facile à poser sur une surface plane, il s'intègre naturellement dans des architectures légères à moyennes. Il intègre généralement un roulement insert auto-aligneur, ce qui lui confère une tolérance angulaire modérée (±1° à ±3° selon les séries). Les diamètres standards vont de 15 mm à 60 mm. Pour vous donner un ordre de grandeur concret : un alésage Ø20 mm supporte environ 3 à 4 kN de charge dynamique radiale selon la série SNR ESP. Le corps est en fonte grise ou en acier embouti selon les versions. Prix compétitif, montage rapide, polyvalence applicative : c'est l'un des types de paliers mécaniques les plus répandus dans la transmission de mouvement légère à moyenne. Machines agricoles, convoyeurs, industrie agroalimentaire, ce palier couvre un large spectre. Côté produits SNR, trois références courantes : Palier à semelle ESP204 - Ø20mm : entrée de gamme compacte, idéal pour les petits convoyeurs Palier à semelle ESP205 - Ø25mm : la référence polyvalente la plus demandée Palier à semelle ESP206 - Ø30mm : charge radiale supérieure pour applications plus sollicitées Comment choisir entre ces trois familles : critères décisifs Voici comment trancher rapidement selon votre situation réelle. Le désalignement d'abord. Si votre arbre présente un désalignement supérieur à 1,5°, optez systématiquement pour l'auto-aligneur. Si l'alignement est quasi parfait avec des charges importantes, le palier fonte deux parties s'impose. Pour les cas intermédiaires, le palier à semelle couvre la majorité des besoins. La charge ensuite. Charge radiale pure et élevée : fonte deux parties. Charge radiale modérée avec contrainte d'encombrement : semelle ou auto-aligneur. Charges combinées radiales-axiales significatives : consultez les fiches techniques constructeur et calculez votre charge dynamique équivalente. L'environnement enfin. Humidité, poussières, produits chimiques ou températures extrêmes orientent vers des versions avec étanchéités renforcées. Ce critère est souvent négligé, à tort. Un bon comparatif des paliers à roulement intègre toujours la dimension environnementale. Pour tout palier industriel, le dimensionnement précis nécessite de connaître la charge dynamique équivalente, la vitesse de rotation et la durée de vie L10 souhaitée. Ne sautez pas cette étape. Questions fréquentes sur les paliers mécaniques C'est quoi un palier dans une machine industrielle ? Un palier mécanique est un organe de guidage en rotation. Il maintient un arbre dans sa position tout en lui permettant de tourner. À ne pas confondre avec le palier d'escalier : en mécanique industrielle, on parle d'un composant structurel qui absorbe les charges et limite l'usure. Quel est le prix d'un palier mécanique industriel ? Un palier à semelle standard coûte entre 15 et 60 euros selon le diamètre et la marque. Un palier fonte deux parties se situe entre 40 et 200 euros selon la série. Pensez à intégrer le coût de maintenance dans votre calcul : un palier moins cher mais plus difficile à remplacer peut coûter plus cher à l'usage. Comment s'appelle le palier positionné entre deux tronçons d'arbre ? On parle de palier intermédiaire ou de palier de milieu d'arbre. Il est utilisé pour soutenir un arbre long sur son parcours et éviter la flexion excessive, notamment sur les transmissions à grande longueur. Quelle est la différence entre un palier auto-aligneur et un palier rigide ? Le palier auto-aligneur intègre un roulement insert à bague sphérique qui compense les défauts d'alignement angulaire (±2° à ±5°). Le palier rigide impose un alignement parfait de l'arbre : tout défaut angulaire génère des contraintes excessives sur le roulement et réduit sa durée de vie.

Rôle et fonctionnement d'un galet de came dans un mécanisme Un galet de came est un composant de guidage conçu pour suivre le profil d'une came ou rouler sur un rail de guidage. Concrètement, il transforme un mouvement rotatif en mouvement linéaire, ou assure un déplacement précis et contrôlé dans un mécanisme à came. On le retrouve dans les machines d'emballage, les presses, les transferts automatisés, et bien d'autres applications industrielles où la précision est non négociable. Ce qui distingue un galet de came d'un roulement classique ? Sa bague extérieure épaisse, conçue pour le contact direct avec une surface de came ou un profilé. Pas besoin de logement intermédiaire : le galet encaisse lui-même les charges radiales importantes. À l'intérieur, il intègre généralement un roulement à aiguilles, ce qui lui confère une capacité de charge élevée pour un encombrement réduit. Ne confondez pas non plus le galet de came avec un galet de chenille. Ce dernier est conçu pour des charges principalement axiales et une géométrie différente, adaptée aux engins de travaux publics. Le galet de came, lui, est optimisé pour les charges radiales en guidage de précision. Pour découvrir l'ensemble des références disponibles, consultez notre sélection de galets de came. Étape 1 à 2 : préparer le support et monter le galet sans choc Un montage de galet de came réussi commence bien avant de toucher la pièce. Voici ce que beaucoup de techniciens négligent. Étape 1 : préparer le support. Vérifiez l'état de surface du rail ou de la came. La rugosité Ra doit être inférieure à 0,8 µm pour garantir un bon contact. Contrôlez le diamètre d'alésage au comparateur : une tolérance H6 est recommandée pour les charges lourdes, H7 pour les applications plus légères. Éliminez tout copeau, toute trace d'humidité ou de corrosion. Ce détail peut sembler trivial, mais un alésage hors tolérance de seulement 0,02 mm suffit à provoquer un brinage prématuré des pistes. Étape 2 : montage sans choc. N'utilisez jamais un marteau directement sur la bague. Toujours. La règle est absolue. Utilisez une presse manuelle ou un outil de montage adapté. La force d'emmanchement typique varie de 2 à 10 kN selon le diamètre du galet. Si un emmanchement à force est nécessaire, chauffez le galet à l'induction entre 80°C et 120°C maximum, sans dépasser ce seuil pour ne pas dégrader la trempe des bagues. Pour les petits galets miniatures, les références RNAB205 (Ø30x52x16 mm) illustrent bien les contraintes de montage sur des espaces restreints où la précision du positionnement est critique. Étape 3 : alignement précis et réglage de la précharge C'est souvent l'étape qu'on bâcle. Pourtant, un mauvais alignement réduit la durée de vie d'un galet de 40 à 60 % selon les conditions de charge. Vérifiez au comparateur : le désalignement angulaire admissible est généralement inférieur à 0,05 mm pour 100 mm de course. Au-delà, vous générez des contraintes asymétriques qui fatiguent prématurément les aiguilles. Pour le jeu axial, visez une plage de 0,01 à 0,05 mm selon la série. Trop serré, vous créez une précharge excessive qui chauffe. Trop lâche, le galet claque en fonctionnement. Vous utilisez un galet de came sur axe excentrique ? Le principe est simple : on règle la précharge sur le rail en faisant pivoter l'axe excentrique, puis on bloque avec un couple de serrage de 8 à 25 N.m selon le diamètre d'axe (toujours se référer à la fiche technique fabricant). Le RNAB208 (Ø50x80x20 mm) avec axe intégré simplifie justement cet alignement grâce à sa concentricité garantie à la fabrication. Vérifiez toujours la planéité du rail après positionnement : une déviation de 0,1 mm sur 500 mm peut tout compromettre. Lubrification initiale et comportement en haute température La lubrification, c'est le point qui fait la différence entre un galet qui dure 3 ans et un galet qui lâche en 6 mois. Deux cas de figure. Premier cas : le galet est pré-lubrifié à vie avec joints étanches (graisse lithium complexe déjà en place). Rien à faire, sauf vérifier l'intégrité des joints avant montage. Deuxième cas : le galet dispose d'un graisseur. Injectez entre 0,5 et 2 g de graisse selon le volume interne lors de la mise en service, puis renouvelez toutes les 500 à 2 000 heures de service selon la charge et la vitesse. Pour les applications à haute température, il faut changer de graisse. Une graisse PTFE ou à base de barium complexe résiste jusqu'à 180°C en continu, avec des pointes admissibles à 250°C pour certains galets inox ou traités thermiquement. Un signe d'alerte à connaître : si vous observez un blanchissement de la graisse aux joints ou une odeur brûlée, c'est que la purge a commencé. Le galet est en surrégime thermique. Pour les environnements humides ou chimiques, les galets inox offrent une résistance supérieure à la corrosion. Le RNAB206XCT (Ø38x62x19,8 mm) est un bon exemple de conception renforcée adaptée aux conditions sévères. Signes d'usure à surveiller et erreurs de montage les plus fréquentes Votre galet vous parle. Il faut juste savoir l'écouter. Les symptômes d'un galet usé ou mal monté sont clairs si vous savez quoi chercher. Guettez ces signaux d'alerte : Bruit de claquement ou roulement irrégulier en fonctionnement Vibrations anormales ressenties sur le bâti Jeu radial supérieur à 0,1 mm détecté à la main : remplacez sans attendre Écaillage visible sur la bague extérieure Surchauffe localisée au-delà de 80°C (vérifiable au thermomètre infrarouge) Les erreurs de montage les plus fréquentes ? Frapper avec un marteau (on l'a dit, mais ça vaut la répétition), inverser le sens d'une bague à lèvres d'étanchéité, oublier la lubrification initiale, ou choisir une série sous-dimensionnée par souci d'économie. Cette dernière erreur coûte toujours plus cher au final. En maintenance préventive : inspection visuelle tous les 3 mois, vérification du jeu, remplacement anticipé dès l'apparition d'un bruit intermittent. Les galets appartiennent à la grande famille des roulements à aiguilles, dont la logique de maintenance préventive s'applique pleinement ici. Questions fréquentes Quelle est la différence entre un galet de came et un roulement classique ? La différence principale tient à la bague extérieure : sur un galet de came, elle est épaisse et durcie pour supporter le contact direct avec une came ou un rail, sans logement intermédiaire. Un roulement classique, lui, est monté dans un alésage et ne supporte pas de contact extérieur direct. Le galet est donc conçu pour des charges radiales importantes en application de guidage, là où un roulement standard ne résisterait pas longtemps. Quelle est la différence entre un galet de came et un galet de chenille ? Ce sont deux pièces visuellement proches mais fonctionnellement très différentes. Le galet de chenille est conçu pour des machines de travaux publics, avec une géométrie adaptée aux charges axiales et aux conditions de terrain extrêmes. Le galet de came, lui, est optimisé pour le guidage de précision en industrie, avec une tolérance dimensionnelle bien plus stricte et une aptitude aux charges radiales élevées dans les mécanismes à came. Quel est le bon couple de serrage pour l'axe d'un galet de came ? La fourchette standard se situe entre 8 et 25 N.m selon le diamètre de l'axe et la série du galet. Un axe de petit diamètre (M10-M12) sera serré autour de 8 à 12 N.m, tandis qu'un axe plus important (M16-M20) accepte 18 à 25 N.m. Ces valeurs sont indicatives : référez-vous toujours à la documentation technique NTN pour votre référence exacte, les tolérances pouvant varier selon la conception. Comment choisir entre un galet de came avec axe et un galet sans axe ? Si vous disposez d'un support usiné précis dans votre mécanisme, un galet sans axe peut suffire. Mais pour une intégration rapide, une meilleure précision d'alignement et une réduction du risque d'erreur de montage, le galet avec axe intégré est souvent plus judicieux. Il garantit la concentricité et simplifie le réglage de précharge, notamment sur les versions excentriques. Retrouvez les deux configurations dans notre sélection de galets de came.

Ce qu'il faut comprendre avant de toucher la moindre vis Le système Taper Lock repose sur un principe simple mais redoutablement efficace : le coincement conique. Quand vous serrez les vis de fixation d'une poulie à moyeu amovible, le cône intérieur du moyeu se comprime sur l'arbre et crée un blocage par friction. Plus vous serrez, plus l'adhérence est forte. Logique, non ? Voici où beaucoup de techniciens se trompent : le démontage n'est pas l'inverse du montage. Desserrer les vis de serrage ne suffit pas à libérer le moyeu. Le cône reste coincé dans l'alésage par effet de coin. C'est là qu'interviennent les taraudages d'extraction, ces trous filetés décalés de 180° par rapport aux trous de serrage. En y revisisant les mêmes vis, vous créez une poussée axiale qui désolidarise mécaniquement le cône de la poulie. Sans cette étape, vous pouvez forcer autant que vous voulez : ça ne bougera pas. Avant toute intervention, vérifiez que votre moyeu amovible pour poulie est bien de type Taper Lock. Retrouvez toutes les références compatibles dans notre gamme de moyeux amovibles. Les outils indispensables pour un démontage propre Pour un démontage de poulie à moyeu amovible réussi, pas besoin d'un atelier de compétition. Mais il faut les bons outils. Voici ce qu'il vous faut : Clés Allen adaptées à la série : M6 pour les petites séries (1610), M8 pour les séries intermédiaires (2012 et 2517), M10 pour les grandes séries (3020, 3525). La bonne taille évite d'arrondir les vis. Dégrippant type WD-40 ou équivalent : indispensable si le moyeu est corrodé ou n'a pas bougé depuis des années. Maillet en plastique ou caoutchouc : pour exercer une légère pression sans endommager les surfaces. Marqueur permanent : pour repérer la position angulaire avant démontage. Chiffon propre : nettoyer les surfaces coniques après extraction. Un avertissement qui vaut de l'or : n'approchez jamais un marteau métallique directement de la poulie ou du moyeu. Un seul coup mal placé peut déformer la surface conique de façon irréversible. C'est le genre d'erreur qui transforme un démontage de 20 minutes en remplacement de pièce. La procédure en 7 étapes : du desserrage à l'extraction Voici la procédure complète, étape par étape. Suivez-la dans l'ordre : chaque geste a sa raison mécanique. Mettre la machine hors tension et consigner l'installation. Aucun démontage ne justifie de prendre un risque. Coupez l'alimentation, posez votre cadenas de consignation. Un arbre qui tourne inopinément pendant l'extraction, c'est l'accident assuré. Repérer la position angulaire. Tracez un trait au marqueur entre la poulie et l'arbre. Si vous devez remonter la pièce dans la même position (alignement courroie, came...), vous serez content d'avoir pris 10 secondes pour ça. Desserrer les vis de serrage en croix. Un demi-tour à la fois, en alternant les vis opposées. Procéder en diagonale évite les contraintes asymétriques sur le cône, qui pourraient le déformer légèrement ou bloquer prématurément. Retirer les vis de serrage et les mettre de côté. Ces vis vont servir à l'extraction dans l'étape suivante. Ne les perdez pas (cela paraît évident, et pourtant...). Revisser les vis dans les trous taraudés d'extraction. Ce sont les trous vides, décalés de 180°. Serrez-les progressivement en croix. C'est le mécanisme central du démontage de la poulie à moyeu amovible : la poussée axiale créée par les vis rompt l'adhérence conique. Pour les références comme le moyeu amovible 5050 Taper Lock ou le moyeu amovible 4545, la procédure est identique. Exercer une légère pression axiale sur la poulie. Pendant que vous serrez les vis d'extraction, poussez doucement la poulie dans le sens axial. La combinaison des deux efforts facilite le décollement. Retirer la poulie et nettoyer les surfaces coniques. Une fois le moyeu libéré, essuyez soigneusement les surfaces. Tout résidu de corrosion ou d'huile mal placée causera des problèmes au prochain montage. Tableau de référence rapide : Série Clé Allen Couple indicatif (vis d'extraction) 1610 M6 10 à 14 Nm 2012 M8 18 à 25 Nm 2517 M8 25 à 30 Nm Que faire quand le moyeu est coincé et refuse de sortir Ça arrive. Après des années de service, surtout en environnement humide ou corrosif, le moyeu peut opposer une résistance sérieuse. Deux causes principales : l'oxydation galvanique entre le moyeu acier et l'alésage fonte ou aluminium, et la légère déformation de la surface conique liée à un serrage excessif d'origine. Voici la séquence à suivre, du moins invasif au plus corsé : Appliquez un dégrippant dans tous les espaces accessibles autour du moyeu. Attendez 15 à 30 minutes. Ce n'est pas du temps perdu, c'est du temps gagné. Alternez le serrage progressif des vis d'extraction avec quelques chocs légers au maillet plastique sur le corps de la poulie (jamais sur le moyeu, jamais sur la surface conique). En dernier recours, utilisez un extracteur à griffes en appui sur la face avant de la poulie. Une mise en garde ferme : n'utilisez jamais de chalumeau sur une poulie aluminium ou fonte. Le différentiel de dilatation thermique peut fissurer la pièce net. Si la surface conique est endommagée après tout ça, le remplacement s'impose. Vérifiez dans ce cas les références comme le moyeu amovible 4535. Les 5 erreurs qui abîment le moyeu et coûtent cher Après des années à intervenir sur ces systèmes, voici les fautes les plus communes. Certaines semblent logiques sur le moment... et c'est exactement ça le problème. Utiliser les trous de serrage pour extraire. Les filets ne sont pas conçus pour ce type de contrainte : vous risquez de les gripper ou de les arracher définitivement. Frapper sur l'arbre pour chasser le moyeu. Les chocs se transmettent directement aux roulements voisins et réduisent leur durée de vie de façon significative. Confondre les trous de serrage et d'extraction. Si vous serrez les mauvaises vis, le cône se bloque encore plus fort dans l'alésage. Identifiez les trous vides avant de commencer. Ne pas serrer les vis d'extraction en croix. Un serrage asymétrique fait basculer le cône en biais. Résultat : blocage aggravé, extraction impossible sans forcer. Remonter sans nettoyer ni lubrifier légèrement les surfaces coniques. C'est la garantie d'un blocage encore plus tenace au prochain démontage. Un léger film d'huile suffit. Si les surfaces coniques restent intactes après démontage, le moyeu est réutilisable sans problème. Consultez la notice technique (parfois appelée "moyeu amovible pdf" par les fabricants) pour connaître les couples de serrage officiels, qui priment sur toute estimation. Un moyeu amovible pour poulie bien entretenu dure des décennies. Le moyeu amovible 5040 en est un bon exemple de fiabilité. Questions fréquentes sur le moyeu amovible Taper Lock Qu'est-ce qu'un moyeu amovible ? Un moyeu amovible est une bague conique fendue qui s'insère entre un arbre et une poulie. Il permet un montage et un démontage rapide sans usiner l'arbre directement. Le système Taper Lock est le standard le plus répandu dans l'industrie pour ce type de liaison. Quel est le rôle du moyeu dans une transmission ? Le moyeu transmet le couple de l'arbre à l'organe entraîné (poulie, pignon, tambour) en assurant à la fois le centrage radial et le blocage axial. La rainure de clavette vient en renfort sur les applications à fort couple. Comment enlever un moyeu Taper Lock ? En trois étapes clés : desserrez les vis de serrage en croix, repositionnez-les dans les trous d'extraction (les trous vides décalés de 180°), puis serrez-les progressivement en croix jusqu'au décollement. Consultez par exemple la fiche du moyeu amovible 5040 Taper Lock pour les couples officiels. Quelle est la différence entre un moyeu et un roulement ? Ce sont deux organes complémentaires mais distincts. Le moyeu assure une liaison rigide entre l'arbre et la poulie : les deux pièces tournent ensemble. Le roulement, lui, permet la rotation relative entre deux pièces. L'un bloque, l'autre libère. On les retrouve souvent côte à côte dans un même système.

Courroie synchrone : définition et principe de fonctionnement Vous avez peut-être déjà vu une courroie dentée tourner dans une machine et vous êtes demandé ce qui la distingue d'une courroie classique. La réponse tient en un mot : la liaison positive. La courroie synchrone, aussi appelée courroie crantée synchrone, s'engrène dans une poulie crantée exactement comme un engrenage. Résultat : zéro glissement, synchronisation parfaite, répétabilité garantie. Concrètement, la denture de la courroie se verrouille dans celle de la poulie. La position angulaire est respectée à chaque tour. C'est ce qui rend cette technologie incontournable pour l'indexation, le dosage, le convoyage cadencé ou encore l'automatisation multi-axes. Critère Courroie de friction Courroie synchrone Glissement Possible sous charge Aucun Précision de position Faible à moyenne Élevée Couple transmis Limité par le frottement Direct, via les dents Pour découvrir les références disponibles, consultez notre sélection de courroie synchrone et trouvez le profil adapté à votre application. Comparatif des profils de denture : 3M, 5M, T5, HTD et autres Choisir le bon profil, c'est souvent là que les techniciens perdent du temps. Voici un tableau récapitulatif des principaux profils industriels : Profil Pas (mm) Géométrie Application typique Charge MXL 2,032 Trapézoïdal Électronique, micro-mécanisme Faible T2.5 2,5 Trapézoïdal Instrumentation Faible 3M 3 Curviligne Haute précision, automatisme Faible/Moyen T5 5 Trapézoïdal Automatisme courant Moyen T10 10 Trapézoïdal Machines industrielles Élevé 5M / HTD 5 Curviligne Couple élevé, servo Élevé 8M / HTD 8 Curviligne Motoréducteurs, convoyeurs Très élevé La courroie synchrone T5 reste le cheval de bataille de l'automatisme : facile à trouver dans tout catalogue courroie synchrone, elle couvre 80 % des besoins courants. Le profil 3M, à géométrie curviligne, offre quant à lui une meilleure répartition des efforts sur les dents, ce qui réduit le bruit et l'usure à haute vitesse. La gamme Optibelt Omega est une référence sur ce point. Pour le profil 3M, deux références très demandées : la courroie dentée 3M / 111 et la courroie dentée 3M / 120, toutes deux disponibles en version Optibelt Omega. Calcul de la longueur d'une courroie synchrone Voici la partie que tout technicien doit maîtriser. Le calcul de la longueur d'une courroie synchrone repose sur une formule standard pour une transmission à deux poulies : L = 2C + π(D1 + D2)/2 + (D2 - D1)² / (4C) Où : C = entraxe entre les deux poulies (mm) D1 = diamètre primitif de la poulie motrice (mm) D2 = diamètre primitif de la poulie menée (mm) Exemple concret : C = 200 mm, D1 = 40 mm (poulie 20 dents, pas 3 mm), D2 = 80 mm (poulie 40 dents, pas 3 mm). L = 2 × 200 + π × (40 + 80)/2 + (80 - 40)² / (4 × 200) L = 400 + 188,5 + 2 = 590,5 mm Attention, ce n'est pas fini. Une courroie synchrone doit avoir un nombre entier de dents. Vous devez donc arrondir à la longueur normalisée la plus proche. Pour le pas 3M, chaque dent vaut 3 mm. Une longueur de 591 mm correspond à 197 dents, ce qui n'est peut-être pas référencé. L'étape de normalisation est indispensable. Dans la nomenclature standard, "3M/117" signifie 117 dents × 3 mm = 351 mm de longueur primitive. La courroie dentée 3M / 117 en est un bon exemple de référence normalisée disponible au catalogue. Calcul et réglage de la tension d'une courroie synchrone La tension est probablement le paramètre le plus sous-estimé lors d'une installation. Trop faible, et vous risquez un saut de dent, c'est-à-dire que la courroie "saute" d'une dent sous charge. Trop forte, et vous détruisez les roulements prématurément. L'équilibre est réel et mesurable. La formule de base pour le calcul de la tension d'une courroie synchrone : Fe = P / v Où P est la puissance transmise (W) et v la vitesse linéaire de la courroie (m/s). La tension de pose recommandée est ensuite : Fs ≈ 1,5 × Fe (pour tenir compte du brin mou et des à-coups dynamiques) Exemple : P = 1 500 W, v = 5 m/s → Fe = 300 N → tension de pose recommandée ≈ 450 N. Pour mesurer cette tension, trois méthodes existent : Fréquencemètre vibratoire : la plus précise, mesure la fréquence de vibration du brin libre Jauge de tension mécanique : bonne précision, pratique en atelier Méthode flèche : moins fiable, mais utile en dépannage rapide sur site Deux critères de vérification à l'installation : vérifiez que la courroie ne vibre pas anormalement à vitesse nominale, et contrôlez le parallélisme des poulies au réglet (tolérance : moins de 0,5 mm/100 mm). Choisir la bonne courroie selon l'environnement et le couple transmis Le profil et la longueur ne font pas tout. Voici trois critères souvent oubliés en bureau d'études. 1. Matériau : le néoprène convient aux environnements standards. Le polyuréthane est préférable en présence d'huile ou d'abrasion (machine-outil, robotique). L'EPDM s'impose en environnement haute température. 2. Largeur : la règle pratique est simple. Doubler la largeur, c'est approximativement doubler le couple admissible. Si votre application est limite, passez à la largeur supérieure plutôt que de changer de profil. 3. Facteur de service : multipliez toujours la puissance nominale par un facteur de service (de 1,2 pour une charge régulière à 2,0 pour les chocs importants) avant de sélectionner votre courroie. C'est ce facteur qui fait souvent la différence entre une courroie qui dure 3 ans et une qui lâche en 6 mois. Pour les transmissions à couple très élevé, la courroie synchrone double (dentée des deux côtés) permet d'entraîner plusieurs poulies menées sur le même brin. Le rendement d'une courroie synchrone se situe typiquement entre 97 % et 99 %, ce qui en fait l'une des transmissions les plus efficaces du marché. Questions fréquentes sur la courroie synchrone Qu'est-ce qu'une courroie synchrone ? Une courroie synchrone est une courroie crantée qui s'engrène dans une poulie dentée via une liaison positive. Contrairement à une courroie de friction, elle ne glisse pas : la position et la vitesse restent constantes, ce qui garantit une synchronisation mécanique précise. Elle est idéale pour l'indexation, le dosage et l'automatisation industrielle. Quelles sont les différentes courroies utilisées en industrie ? On distingue quatre grandes familles : la courroie plate (convoyage léger), la courroie trapézoïdale (transmission de couple, usage général), la courroie ronde (petits mécanismes) et la courroie synchrone ou dentée (précision, synchronisation). Chaque type répond à des contraintes spécifiques de charge, de vitesse et de précision. Quelle est la durée de vie d'une courroie synchrone ? En conditions normales, une courroie crantée synchrone dure entre 10 000 et 30 000 heures de fonctionnement. Cette fourchette dépend de la tension de pose, de la charge effective, de la température et de la propreté de l'environnement. Une tension excessive ou un mauvais alignement des poulies réduisent significativement cette durée. Comment savoir si une courroie synchrone doit être remplacée ? Quatre signes ne trompent pas : des fissures visibles sur le dos de la courroie, une usure ou un arrachement des dents, un bruit anormal (claquement, sifflement) à vitesse nominale, ou un jeu excessif détecté lors d'un arrêt machine. Ne retardez pas le remplacement : un saut de dent peut endommager toute la transmission.

Vous cherchez un roulement capable d'encaisser à la fois des efforts radiaux costauds et des poussées axiales sans broncher ? Le roulement à rouleaux conique est probablement la solution que vous regardez en ce moment. Avant d'aller plus loin, jetez un œil à notre sélection de roulement à rouleaux pour avoir une vue d'ensemble de la gamme disponible. Dans cet article, on décortique ensemble la géométrie, les configurations de montage, le réglage de la précharge et les critères de choix concrets. Ce qui rend le roulement conique unique : la convergence des axes Laissez-moi vous expliquer ça simplement. Un roulement à rouleaux conique, c'est avant tout une affaire de géométrie. Ses rouleaux ne sont pas cylindriques : ils ont une forme tronconique, comme de petits cônes tronqués. Les pistes de roulement de la bague intérieure (appelée cône) et de la bague extérieure (la coupelle) sont elles aussi coniques. La particularité remarquable : si vous prolongez l'axe de chaque rouleau individuellement, tous ces axes se rejoignent en un point unique sur l'axe de rotation du roulement. Cette convergence des axes n'est pas un hasard de conception, c'est la condition géométrique qui garantit un roulement pur, sans glissement parasite entre les rouleaux et les pistes. Résultat : moins de frottement, moins d'usure, et une durée de vie nettement supérieure à ce que donnerait une géométrie approximative. Cette architecture permet au roulement conique à rouleaux de transmettre simultanément des charges radiales importantes et des charges axiales, mais dans un seul sens. L'angle du cône joue un rôle déterminant : entre 10° et 16° pour les séries standard, il monte jusqu'à 29° pour les séries à forte capacité axiale. Plus l'angle est grand, plus la part d'effort axial supportable augmente, au détriment de la capacité radiale. C'est un réglage subtil que les fabricants maîtrisent de longue date. Charges supportées : radial, axial et combiné, ce qu'il faut retenir Ce type de roulement supporte des charges radiales élevées grâce au contact linéaire entre chaque rouleau et sa piste, sur toute la longueur du rouleau. Comparez avec un roulement à billes classique, où le contact est ponctuel : la différence de surface de contact est énorme, et la capacité de charge aussi. À encombrement identique, la capacité de charge radiale dynamique d'un roulement à rouleaux coniques est typiquement 20 à 40 % supérieure à celle d'un roulement à billes à gorges profondes. Autre avantage concret : la tolérance aux chocs. Le contact linéaire distribue mieux les pics de charge ponctuels, ce qui le rend nettement plus robuste dans des environnements vibratoires ou soumis à des à-coups (presses, engins de chantier, réducteurs industriels). Pour les charges combinées (radiales et axiales simultanées), c'est là que le roulement conique excelle vraiment. La rigidité de l'ensemble est excellente, et la position axiale de l'arbre est parfaitement maîtrisée. La seule limite à garder en tête : il ne reprend l'effort axial que dans un sens. Pour couvrir les deux sens, il faut impérativement monter deux roulements en opposition. Découvrez notre gamme de roulements à rouleaux pour comparer les séries disponibles. Montage en O et montage en X : choisir la bonne configuration Puisque le conique ne reprend l'axial que dans un sens, il est presque toujours utilisé par paire. La question qui suit immédiatement : dans quel sens orienter les deux roulements ? Deux configurations s'affrontent, et le choix n'est pas anodin. Le montage en O (dos à dos) : les deux roulements sont orientés de façon que leurs lignes de force divergent vers l'extérieur de l'ensemble. Les points d'appui effectifs sont donc écartés. Cette configuration offre une rigidité élevée aux moments de renversement, ce qui en fait le choix privilégié pour les essieux, les arbres longs et les réducteurs soumis à des couples importants. Si vous montez un roulement à rouleaux coniques double sur un arbre de boîte de vitesses, le montage en O (aussi noté arrangement dos à dos) est souvent la référence. Le montage en X (face à face) : les lignes de force convergent cette fois vers l'intérieur. Les appuis effectifs sont plus rapprochés, ce qui réduit la rigidité aux couples de renversement, mais offre en contrepartie une meilleure tolérance aux légères déformations de l'arbre sous charge et une plus grande souplesse face aux dilatations thermiques différentielles. Adapté aux arbres courts ou aux montages où l'alignement n'est pas parfait. Règle simple : optez pour le montage en O quand la rigidité prime, pour le montage en X quand la souplesse d'adaptation est nécessaire. Régler la précharge : jeu, précontrainte et durée de vie La précharge, c'est le réglage le plus délicat du montage d'une paire de roulements coniques. Concrètement, il s'agit d'appliquer une contrainte mécanique initiale lors du montage, en éliminant le jeu interne ou en créant une légère compression entre les deux roulements. Trois états sont possibles. Un jeu positif (les roulements ont du jeu) expose à la brinellisation par vibrations à l'arrêt et génère du bruit. Un jeu nul offre la rigidité maximale sans échauffement excessif, c'est souvent le point cible. Une précontrainte négative (légère compression) maximise la rigidité et la précision de rotation, mais génère plus de chaleur et réduit la durée de vie si elle est excessive. Pour des roulements de série standard, comme le roulement conique 30202A, le jeu axial recommandé en montage normal se situe généralement entre 0,05 et 0,20 mm selon le diamètre d'arbre. Le réglage se fait par rondelles de calage, par écrou cranté ou par serrage progressif à la clé dynamométrique. Vérifiez toujours la préconisation du fabricant : trop serrer coûte cher en durée de vie. Sélectionner le bon roulement conique selon l'application Voici trois cas concrets qui couvrent la majorité des utilisations des roulements à rouleaux coniques. Boîtes de vitesses automobiles et industrielles : sollicitations combinées sous chocs, série à angle élevé (322xx ou 303xx) recommandée, montage en O pour la rigidité. Les critères clés sont la capacité dynamique C et la vitesse limite. Essieux de véhicules et machines de chantier : charges radiales très élevées, charges axiales modérées. Le remplacement par paire est obligatoire pour maintenir le réglage d'origine. Le roulement conique 30203A illustre bien les dimensions compactes utilisées sur ces applications légères. Réducteurs et arbres de transmission industriels : priorité à la rigidité et à la précision de position, précharge légère recommandée. Vérifiez les dimensions d (alésage), D (diamètre extérieur), T (largeur) et les valeurs C et C0 dans les catalogues. Pour des applications purement radiales sans effort axial, le roulement à rotule sur rouleaux devient une alternative sérieuse, surtout quand le désalignement est important. Questions fréquentes sur le roulement à rouleaux conique Quelle est la différence entre un roulement à billes et un roulement à rouleaux ? Le roulement à billes fonctionne par contact ponctuel entre les billes et les pistes, ce qui limite sa capacité de charge mais lui permet d'atteindre des vitesses élevées. Le roulement à rouleaux coniques repose sur un contact linéaire sur toute la longueur des rouleaux, ce qui multiplie la surface portante et améliore la rigidité et la tolérance aux chocs. En contrepartie, il tourne généralement à des vitesses plus modérées. Quel est l'autre nom d'un roulement à rouleaux conique ? On l'appelle aussi "roulement conique" ou "roulement à cônes" dans le langage courant. En anglais, le terme standard est "tapered roller bearing". Certains fournisseurs utilisent également l'appellation "roulement conique à rouleaux" pour insister sur la forme des éléments roulants. Quelles charges un roulement à rouleaux coniques peut-il supporter ? Il supporte des charges radiales élevées grâce au contact linéaire, des charges axiales dans un sens de manière native, et d'excellentes charges combinées (radiales et axiales simultanées). Pour reprendre les efforts axiaux dans les deux sens, il est impératif de le monter par paire, en configuration en O ou en X selon l'application. Quel est le rôle d'un roulement à rouleaux ? Son rôle est de guider la rotation d'un arbre tout en transmettant les efforts radiaux et/ou axiaux vers le carter de la machine, avec un minimum de frottement et d'usure. Le roulement conique 30204A en est un bon exemple pour des applications industrielles courantes. Pour les applications à efforts axiaux purs, consultez également nos produits de butée à rouleaux.

Le palier à semelle, un support de transmission indispensable Le palier à semelle est l'un des composants les plus courants dans les installations mécaniques industrielles. Robuste, souvent fabriqué en fonte grise (d'où l'appellation palier semelle fonte), il se compose de deux éléments principaux : un corps plat percé de trous de fixation (l'embase) et un roulement insert logé dans ce corps. Son rôle ? Supporter un arbre tournant, le maintenir en position radiale et absorber les charges transmises par la machine. L'embase plane se visse directement sur un bâti, un châssis ou toute surface horizontale ou verticale, ce qui le distingue des paliers appliques ou cartouches. C'est cette simplicité de fixation qui en fait un favori des techniciens de maintenance. Pas besoin d'usinage complexe du bâti : on boulonne, on aligne, c'est réglé. Vous trouverez une large sélection de modèles dans notre sélection de paliers, du petit alésage jusqu'aux dimensions les plus exigeantes. Comment lire une référence ESP204 à ESP210 pour identifier le bon alésage La codification des paliers SNR de la série ESP est plus simple qu'elle n'y paraît. Laissez-moi vous l'expliquer clairement. ESP désigne la série de paliers à semelle du fabricant SNR. Les deux derniers chiffres indiquent le diamètre d'alésage selon la table de correspondance ISO. Voici le tableau de référence : Référence palier Diamètre alésage Application typique ESP204 Ø20 mm Petits convoyeurs, agitateurs légers ESP205 Ø25 mm Lignes de tri, équipements agroalimentaires ESP206 Ø30 mm Tables à rouleaux, machines d'emballage ESP207 Ø35 mm Mélangeurs industriels, châssis agricoles ESP210 Ø50 mm Arbres de transmission lourds Le principe est simple : connaissez le diamètre de votre arbre, et vous trouvez votre référence palier immédiatement. Le palier SNR semelle palier à semelle ESP204 pour arbre de Ø20 mm est par exemple idéal pour les petites installations. À l'autre extrémité de la gamme, le palier ESP210 en Ø50 mm s'adresse aux arbres soumis à des charges plus conséquentes. Palier à semelle, applique ou cartouche : lequel choisir selon votre configuration Trois grandes familles de paliers, trois logiques de fixation différentes. Voici comment choisir sans se tromper. Le palier à semelle dispose d'une embase plane boulonnée sur la surface d'appui. Sa force : il accepte aussi bien un montage horizontal que vertical, et son remplacement ne nécessite pas de démonter l'arbre. C'est souvent le premier choix pour une maintenance rapide et accessible. Le palier applique (ou flasque) se fixe frontalement par une bride sur une paroi ou en bout d'arbre. Il est particulièrement adapté aux configurations où l'arbre émerge perpendiculairement d'une cloison. Moins polyvalent en termes de surface de montage, mais très rigide. Le palier cartouche s'insère dans un alésage usiné directement dans le bâti. Compact, discret, il offre une intégration propre dans les structures encombrées. Inconvénient : l'accès pour la fixation palier et le graissage est souvent limité, ce qui complique les interventions. En résumé : si votre environnement impose des interventions régulières, le palier à semelle est presque toujours le bon choix. Les applications typiques du palier à semelle dans l'industrie et l'agriculture On croise le palier à semelle dans énormément d'applications. Voici les plus courantes. Les convoyeurs à bande sont sans doute le terrain de jeu favori de ce composant. Les rouleaux porteurs soumis à des charges radiales modérées, souvent en environnement poussiéreux, demandent un palier robuste et facile à changer. Le palier semelle fonte répond parfaitement à ces contraintes grâce à sa résistance mécanique et sa rigidité. Les agitateurs et mélangeurs génèrent des charges radiales combinées à de légères charges axiales. L'accès facilité au graisseur, caractéristique du palier à semelle, est ici un avantage concret pour les équipes de maintenance. Les machines agricoles comme les presses à balles ou les chaînes de transmission subissent des vibrations importantes et des chocs répétés. Le roulement insert tolérant les désalignements est alors indispensable. Le palier à semelle ESP205 Ø25 mm convient aux petites transmissions, tandis que des alésages plus grands répondront aux arbres plus sollicités. Les équipements de manutention légère (tables à rouleaux, lignes de tri) complètent ce panorama, avec des charges faibles mais une fréquence de rotation parfois élevée. Monter et entretenir un palier à semelle en cinq étapes Le montage est simple, à condition de respecter un ordre logique. Voici comment procéder. Vérifier l'arbre. Contrôlez le diamètre, l'état de surface et l'absence de corrosion. Un arbre oxydé ou hors cote abîmera rapidement le roulement insert. Positionner le palier. Placez-le sur la surface de fixation et vérifiez la planéité du support. Un appui non plan génère des contraintes parasites dès la mise en service. Enfiler le palier sur l'arbre. Ne forcez jamais à la masse. Utilisez une douille de montage adaptée pour transmettre l'effort sur la bague intérieure uniquement, sans endommager le roulement. Serrer les vis de fixation en croix. Cela garantit un appui homogène de l'embase. Ensuite, bloquez la vis de serrage ou l'ergot de positionnement du roulement insert pour éliminer tout jeu axial. Lubrification et contrôle. Vérifiez si le roulement est pré-graissé ou s'il nécessite un apport initial. Faites tourner l'arbre à vide pour détecter toute anomalie avant la mise en charge. Pour l'entretien du palier, adaptez la fréquence de graissage à l'application : tous les 3 à 6 mois en utilisation standard, plus souvent en environnement humide ou poussiéreux. Les signaux d'alerte à surveiller : bruits inhabituels, échauffement anormal, jeu perceptible sur l'arbre. Ces signes annoncent une usure du roulement insert à ne pas ignorer. Besoin d'un modèle pour démarrer ? Le palier à semelle ESP206 Ø30 mm est une valeur sûre pour de nombreuses configurations standards. Questions fréquentes sur le palier à semelle Quel est le prix d'un palier à semelle ? Le prix varie selon le diamètre d'alésage et la marque. Comptez entre 8 et 15 euros pour les petits diamètres (Ø20 à Ø25 mm) et jusqu'à 40 euros ou plus pour les grandes dimensions. Les paliers SNR de la série ESP offrent un bon équilibre qualité/prix. Vous retrouvez l'ensemble de la gamme dans notre catalogue de paliers. Quelle est la différence entre un palier à semelle et un palier d'escalier ? Les deux termes sont homonymes mais n'ont aucun lien technique. En architecture, le palier désigne le replat horizontal entre deux volées d'escalier. En mécanique, c'est un support de roulement fixé sur un bâti pour maintenir un arbre tournant. Cet article traite exclusivement du palier mécanique. Comment choisir le diamètre d'alésage d'un palier à semelle ? Mesurez précisément le diamètre de votre arbre, puis référez-vous à la table de correspondance de la série ESP présentée dans cet article. Le code numérique en fin de référence vous donne directement l'alésage : 04 pour Ø20 mm, 05 pour Ø25 mm, et ainsi de suite. Pas besoin de chercher plus loin. Faut-il graisser un palier à semelle SNR ? Les roulements insert SNR sont généralement livrés pré-graissés pour un usage standard, ce qui simplifie la mise en service. Cela dit, en environnement sévère (humidité, poussière, température élevée), un graissage périodique via le graisseur Zerk est fortement recommandé pour prolonger la durée de vie du composant.

Ce que fait vraiment un roulement mécanique Un roulement mécanique fait quelque chose d'apparemment simple, mais fondamentalement brillant : il transforme un frottement glissant en frottement roulant. Concrètement, des éléments roulants (billes, rouleaux ou aiguilles) sont logés entre une bague intérieure et une bague extérieure usinées avec une précision redoutable. Résultat : au lieu que deux surfaces se frottent directement, des éléments roulent. Et rouler, c'est infiniment moins énergivore que glisser. Trois bénéfices directs en découlent : moins d'échauffement, moins d'usure, et un meilleur rendement énergétique global. Sur une machine industrielle tournant 24h/24, la différence est massive. Un roulement supporte deux types de charges : la charge radiale, perpendiculaire à l'axe (comme le poids d'un cycliste sur sa roue), et la charge axiale, parallèle à l'axe (comme les efforts latéraux dans un virage). La roue de vélo est d'ailleurs un excellent exemple : elle subit principalement une charge radiale, mais aussi des efforts axiaux dès que vous prenez un tournant serré. Certaines applications combinent les deux en permanence. Vous pouvez d'ores et déjà parcourir notre sélection de roulements pour avoir une idée de la diversité disponible. Les grandes familles de roulements et leurs différences techniques Il n'existe pas un seul type de roulement universel. Chaque famille a ses forces, ses limites, et son terrain de prédilection. Voici les types de roulements que vous rencontrerez le plus souvent. Le roulement à billes radial rainuré (séries 6000, 6200, 6300 chez SKF, SNR, FAG, NTN, NSK) est le plus répandu. Polyvalent, capable de charges modérées dans les deux directions, et taillé pour les hautes vitesses (jusqu'à plus de 20 000 tr/min sur certaines dimensions). Le roulement à rouleaux cylindriques, lui, encaisse des charges radiales bien plus élevées, mais déteste les efforts axiaux. Parfait pour les arbres lourds et lents. Le roulement à aiguilles est le roi de la compacité : son profil ultra-fin le rend indispensable quand l'espace radial est limité. Le roulement conique (type TIMKEN) gère des charges combinées importantes, mais exige une précontrainte réglée avec soin. Enfin, le roulement à rouleaux sphériques tolère les désalignements d'arbre, une vraie sécurité en environnement vibratoire. Type Charge radiale Charge axiale Vitesse maxi Auto-alignant Application typique Billes rainuré Moyenne Moyenne Très élevée Non Roue vélo, moteur électrique Rouleaux cylindriques Élevée Faible Élevée Non Réducteur industriel Aiguilles Élevée Très faible Moyenne Non Boîte de vitesses Rouleaux coniques Très élevée Élevée Moyenne Non Roue de voiture, essieu Rouleaux sphériques Très élevée Élevée Faible Oui Convoyeur, arbre long Comment choisir un roulement selon votre application Choisir un roulement, c'est répondre à quatre questions dans l'ordre. 1. Quelle est la nature des charges ? Une roue de vélo ou une courroie de transmission travaillent en charge radiale pure. Une butée de direction, en axiale pure. Un moyeu de voiture ou une broche de machine-outil combinent les deux. Les données ISO de référence sont la capacité de charge dynamique (C) et statique (C0), disponibles dans les catalogues fabricants comme SKF ou SNR. 2. Quelle vitesse de rotation ? Les roulements à billes tolèrent des vitesses bien plus élevées que les roulements coniques. La vitesse limite en tr/min figure sur chaque fiche produit. Ne la négligez pas. 3. Quel encombrement ? Si le diamètre extérieur doit rester minimal, les roulements à aiguilles s'imposent d'emblée. 4. Quel environnement ? Humidité, poussière, boue : c'est là que les joints font toute la différence. Le suffixe EE (ou ZZ pour les flasques métalliques) dans la désignation indique un roulement protégé. Par exemple, le roulement à billes 6204EE (alésage 20 mm, diamètre extérieur 47 mm, largeur 14 mm) et le roulement à billes 6004EE (20x42x12 mm) sont deux références avec joint, très utilisées en conditions humides. Roulements de vélo : décrypter les spécificités d'une application exigeante Le vélo est un cas d'école. Compact, léger, exposé aux intempéries, il sollicite ses roulements de façon intense. Les roues, le pédalier, le jeu de direction et les roulements de fourche reçoivent tous des roulements à billes radiaux rainurés. Deux standards coexistent : les roulements à cartouche (scellés, simplement remplaçables) et les systèmes cônes-cuvettes (ajustables, réglables à la main). Vous avez sûrement entendu parler des roulements céramiques pour vélo. Leurs billes en nitrure de silicium (Si3N4) réduisent le frottement de 20 à 30 % par rapport à l'acier, et leur masse est inférieure. Résultat : une rotation plus fluide, surtout à haute cadence. Mais soyons honnêtes, le coût est significativement plus élevé. Pour un usage quotidien ou sportif régulier, un roulement acier de qualité offre un rapport performance/prix imbattable. La série SNR, par exemple, est réputée pour sa fiabilité dans les applications vélo. Le roulement à billes 6005EE (25x47x12 mm) est couramment utilisé en moyeu et pédalier. C'est le type de roulement de roue vélo qui tient des années si on l'entretient correctement. Reconnaître un roulement défaillant et décider quand le remplacer Un roulement HS ne se cache pas longtemps. Voici les signaux à surveiller. Premier indice : un bruit anormal. Craquement, grincement, sifflement lors de la rotation, souvent plus audible à vitesse constante. Deuxième signe : un jeu excessif, perceptible en secouant l'axe latéralement ou axialement. Troisième alerte : un échauffement anormal du moyeu après quelques minutes d'utilisation. Et enfin, une résistance accrue au roulement, cette sensation de lourdeur qui s'installe progressivement. Attention : rouler avec un roulement défectueux n'est pas anodin. Sur un vélo, un moyeu qui se bloque peut provoquer une perte de contrôle immédiate. Sur une machine industrielle, le risque de casse mécanique est réel. Côté durée de vie : un roulement de roue de vélo bien entretenu peut dépasser 20 000 km. Mal graissé ou exposé à l'eau, il se dégrade en quelques mois. La graisse pour roulement vélo est donc un facteur clé. Pour le remplacement, un extracteur de roulement vélo rend l'opération propre et sans dégât. C'est un outil que tout mécanicien amateur devrait avoir. Questions fréquentes sur les roulements mécaniques Comment savoir si un roulement de roue de vélo est HS ? Trois tests simples suffisent. D'abord, faites tourner la roue à la main et écoutez : un bruit de craquement ou de grincement est un signal clair. Ensuite, saisissez la roue et secouez-la latéralement pour détecter un jeu anormal. Enfin, faites tourner la roue et sentez si elle ralentit trop vite, signe d'une résistance interne excessive. Si deux de ces trois tests échouent, c'est le moment de remplacer les roulements vélo. Est-il dangereux de rouler avec un roulement défectueux ? Oui, clairement. Un roulement mécanique en fin de vie peut se bloquer brutalement. Sur un vélo, un moyeu avant qui se grippe à 30 km/h, c'est une chute quasi assurée. Sur une machine industrielle, les conséquences peuvent être encore plus graves. Ne différez pas le remplacement dès lors que vous avez identifié un roulement défaillant. Comment savoir quels roulements il me faut pour mon vélo ? La référence est souvent gravée directement sur le roulement. Par exemple, "6004" signifie : alésage 20 mm, diamètre extérieur 42 mm, largeur 12 mm. Si la gravure est illisible, mesurez les trois dimensions avec un pied à coulisse. Alésage (diamètre intérieur), diamètre extérieur et largeur suffisent pour identifier la bonne référence dans n'importe quel catalogue de roulements vélo. Est-ce compliqué de changer un roulement de vélo soi-même ? Un roulement à cartouche est accessible avec un peu de méthode. L'outil indispensable est un extracteur de roulement vélo adapté, qui permet d'extraire proprement l'ancien roulement sans endommager le moyeu. La remise en place se fait généralement à la presse ou avec un manchon adapté. Pour les billes roulement vélo de type cônes-cuvettes, le réglage demande un peu plus de doigté, mais reste à la portée d'un amateur attentif.
