Palier applique en fonte, inox, tôle ou plastique : le guide comparatif technique pour choisir sans se tromper

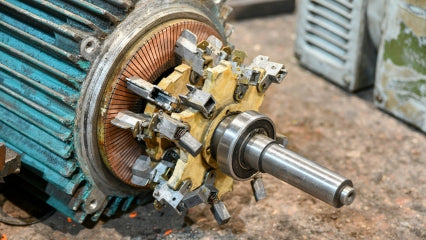

Les roulements sont le cœur mécanique de tout moteur électrique. Pièces d'usure par excellence, ils conditionnent directement la durée de vie, le rendement et la fiabilité de votre installation. Pourtant, leur remplacement est souvent négligé jusqu'à la panne. Dans ce guide complet, nous vous expliquons comment identifier l'usure, réaliser le changement pas à pas, et surtout pourquoi choisir des roulements spécialement conçus pour moteurs électriques — en particulier la gamme SNR/NTN, référence mondiale en la matière. Pourquoi les roulements de moteur électrique s'usent-ils ? Un moteur électrique fonctionne en continu, parfois 24h/24, dans des environnements souvent hostiles : chaleur, vibrations, poussière, humidité. Les roulements supportent l'arbre rotatif, réduisent la friction et permettent un fonctionnement fluide. Avec le temps, plusieurs facteurs accélèrent leur dégradation : Manque de lubrification : cause principale de défaillance prématurée Contamination (poussière, humidité, corps étrangers pénétrant dans le roulement) Surcharges mécaniques ou chocs répétés Températures excessives qui dégradent la graisse et l'acier Courants vagabonds (ou courants parasites) liés aux variateurs de fréquence Ce dernier point mérite une attention particulière. L'arrivée des variateurs de fréquence a accru le problème des courants vagabonds et donc le risque d'endommagement des roulements à billes. Ces courants se déchargent à travers les bagues du roulement, créant des micro-cratères qui dégradent progressivement les chemins de roulement — un phénomène invisible à l'œil nu jusqu'à la panne franche. Plus de 40% des pannes - Défaillances moteurs électriques dues aux roulements Les signes qui ne trompent pas : détecter l'usure Avant d'en arriver à la casse complète, les roulements envoient des signaux d'alarme bien identifiables : Bruit excessif : des grincements, des clics ou des bourdonnements inhabituels provenant du moteur peuvent être le signe de roulements usés ou endommagés.  Vibrations : des vibrations excessives peuvent également indiquer des problèmes de roulements.  Haute température : la surchauffe peut entraîner une usure plus rapide des roulements.  Problèmes de lubrification : une lubrification insuffisante ou contaminée peut entraîner une défaillance du roulement. À ces symptômes s'ajoute un signe plus subtil dans les installations avec variateurs : les décharges de tension créent des milliers de piqûres qui causent une friction accrue, du bruit et un potentiel pour de coûteux temps d'arrêt non planifiés à mesure que la graisse des roulements se détériore. 💡 Conseil pro : En maintenance prévisionnelle, l'analyse par ultrasons permet de détecter les défaillances naissantes sur les roulements bien avant l'apparition de bruit ou de vibrations perceptibles. Choisir le bon roulement pour moteur électrique Le remplacement d'un roulement ne s'improvise pas. Le choix d'un roulement pour moteur électrique doit prendre en compte de nombreux facteurs : vitesse de rotation du moteur, charge, environnement, lubrification et maintenance. Les critères essentiels de sélection 1. La vitesse de rotationLa vitesse de rotation est un point important à prendre en considération dans le choix des roulements. Pour les moteurs tournant à haute vitesse, il faut considérer la vitesse critique du roulement. Un facteur de vitesse inadapté peut entraîner une surchauffe et une défaillance prématurée. 2. Le type de chargeDans la plupart des moteurs électriques, on rencontre une charge combinée (radiale et axiale). Pour ces applications, les roulements à billes à contact oblique ou les roulements à rouleaux coniques sont souvent plus adaptés que les roulements à billes standards. 3. L'étanchéitéLes joints d'étanchéité sont essentiels pour les moteurs fonctionnant dans des environnements poussiéreux ou humides. Pour les environnements agressifs, des joints à lèvres multiples assurent à la fois l'exclusion des contaminants et la rétention de la graisse. 4. Les roulements isolés pour variateurs de fréquenceEn général, lors de l'utilisation de moteurs électriques commandés par variateur de fréquence d'une puissance supérieure à 75 kW (IEC280), il est recommandé d'installer un roulement isolé du courant côté ventilateur (côté B). Cette précaution évite les dégâts liés aux courants parasites. Guide de remplacement étape par étape Voici la procédure complète pour changer les roulements d'un moteur électrique en toute sécurité. Outillage nécessaire : Outil Usage Arrache-roulement (extracteur) Démontage sans endommager l'arbre Presse hydraulique ou marteau à choc doux Montage du nouveau roulement Douilles de montage adaptées Appui sur la bonne bague Thermomètre infrarouge Contrôle de la température Graisse spéciale roulement Lubrification initiale Nettoyant dégraissant Nettoyage du logement EPI (gants, lunettes) Sécurité Étape 1 — consignation électrique (obligatoire) Assurez-vous que le moteur est complètement éteint et débranché de l'alimentation électrique pour éviter tout risque électrique. Appliquez les procédures de consignation (LOTO — Lock Out Tag Out) : coupure, condamnation, vérification d'absence de tension. Étape 2 — démontage du moteur Utilisez un jeu de douilles pour retirer les boulons et les écrous qui maintiennent le capot du moteur en place. Soulevez délicatement le couvercle du moteur. Retirez ensuite le rotor des flasques avec précaution, en évitant de rayer les surfaces d'appui. Étape 3 — extraction des roulements usés Relevez la référence gravée sur la bague extérieure (6003, 6004…) pour commander le remplacement exact. Pour l'extraction : Utilisez deux clés plates symétriques appuyant sur la bague intérieure, ou une douille adaptée et un maillet. Règle absolue : ne frappez jamais la bague extérieure si vous travaillez sur l'arbre. ⚠️ Attention : Tout roulement extrait à l'arrache doit être impérativement remplacé par un roulement neuf — même s'il semble encore en bon état. Étape 4 — nettoyage et inspection du logement Nettoyez et inspectez soigneusement le logement après extraction. Un logement rayé ou ovalisé compromet le nouveau roulement dès le départ. Vérifiez également l'état de l'arbre : une usure ou une déformation nécessite une reprise avant montage. Étape 5 — montage du nouveau roulement SNR/NTN Appliquez une fine couche de lubrifiant sur les nouveaux roulements pour garantir un fonctionnement fluide. Positionnez soigneusement les nouveaux roulements sur l'arbre en vous assurant qu'ils sont correctement alignés. Posez le nouveau roulement en appuyant uniquement sur la bague qui reçoit l'ajustement serré. Jamais à travers les billes. C'est l'erreur la plus fréquente et elle endommage le roulement. Étape 6 — remontage et contrôle final Remontez les flasques, réinstallez le rotor et resserrez les fixations au couple préconisé. Reconnectez l'alimentation électrique. Allumez lentement le moteur et écoutez tout bruit ou vibration inhabituel. Si vous remarquez des problèmes, éteignez immédiatement le moteur et vérifiez à nouveau les roulements. Gardez un œil sur la température du moteur pour vous assurer qu'il ne surchauffe pas. 📊 30 min à 1h pour un petit moteur électrique - Durée moyenne d'intervention Tableau comparatif des types de roulements SNR/NTN pour moteurs électriques Type de roulement Application moteur Avantages Suffixe courant Roulement à billes à gorges profondes Petits et moyens moteurs Polyvalent, économique, silencieux 6204EE, 6205ZZ Roulement à rouleaux cylindriques Gros moteurs industriels Forte charge radiale, rigidité NJ, NU Roulement à contact oblique Moteurs à charge axiale Charge combinée, haute vitesse 7200, 7300 Roulements haute température Moteurs fonctionnant à température élevée Haute température   Topline FT150 Roulement à rotule sur billes Moteurs avec désalignement Compensation défaut d'alignement 1200, 2200 Roulement SNR série EE Environnements poussiéreux/humides Étanchéité renforcée, longue durée de vie 6000EE, 6002EE Dans la gamme NTN/SNR destinée aux moteurs électriques, plusieurs types de roulements sont utilisés selon les contraintes de fonctionnement. Les roulements à billes à gorges profondes sont les plus courants sur les petits et moyens moteurs grâce à leur polyvalence, leur faible niveau sonore et leur coût économique. Ils sont souvent disponibles avec des suffixes tels que 6204EE ou 6205ZZ, indiquant respectivement une étanchéité renforcée ou des flasques métalliques. Pour les moteurs industriels de forte puissance soumis à d’importantes charges radiales, on privilégie les roulements à rouleaux cylindriques de séries NJ ou NU, qui offrent une grande rigidité et une capacité de charge élevée. Lorsque le moteur doit supporter simultanément des charges radiales et axiales, les roulements à contact oblique des séries 7200 et 7300 constituent une solution adaptée grâce à leur aptitude aux vitesses élevées et aux charges combinées. Dans les environnements à température élevée, les roulements haute température de la gamme Topline FT150 garantissent un fonctionnement fiable tout en conservant leurs propriétés mécaniques. Les roulements à rotule sur billes, notamment des séries 1200 et 2200, sont utilisés lorsque des défauts d’alignement peuvent apparaître, car ils compensent efficacement les désalignements entre l’arbre et le logement. Enfin, les roulements SNR série EE, tels que les 6000EE et 6002EE, sont particulièrement adaptés aux environnements poussiéreux ou humides grâce à leur étanchéité renforcée, ce qui contribue à augmenter la durée de vie du moteur et à réduire les opérations de maintenance. Pourquoi changer vos roulements ?  Le changement de roulements sur un moteur électrique est une opération de maintenance incontournable qui conditionne directement la fiabilité et la longévité de votre installation. En suivant rigoureusement les étapes de démontage, de nettoyage et de remontage, et en choisissant des roulements SNR/NTN adaptés à votre application, vous maximisez la durée de vie de vos équipements et réduisez les coûts de maintenance imprévue. Ne laissez pas un roulement défaillant mettre à l'arrêt votre production. Planifiez vos interventions, choisissez les bons composants, et faites confiance à l'expertise d'un fabricant qui équipe aussi bien les moteurs industriels que les TGV ou les fusées Ariane. Besoin d'identifier la référence exacte de votre roulement SNR/NTN ? Consultez nous par téléphone ou par mail, nous serons ravis de vous aider.

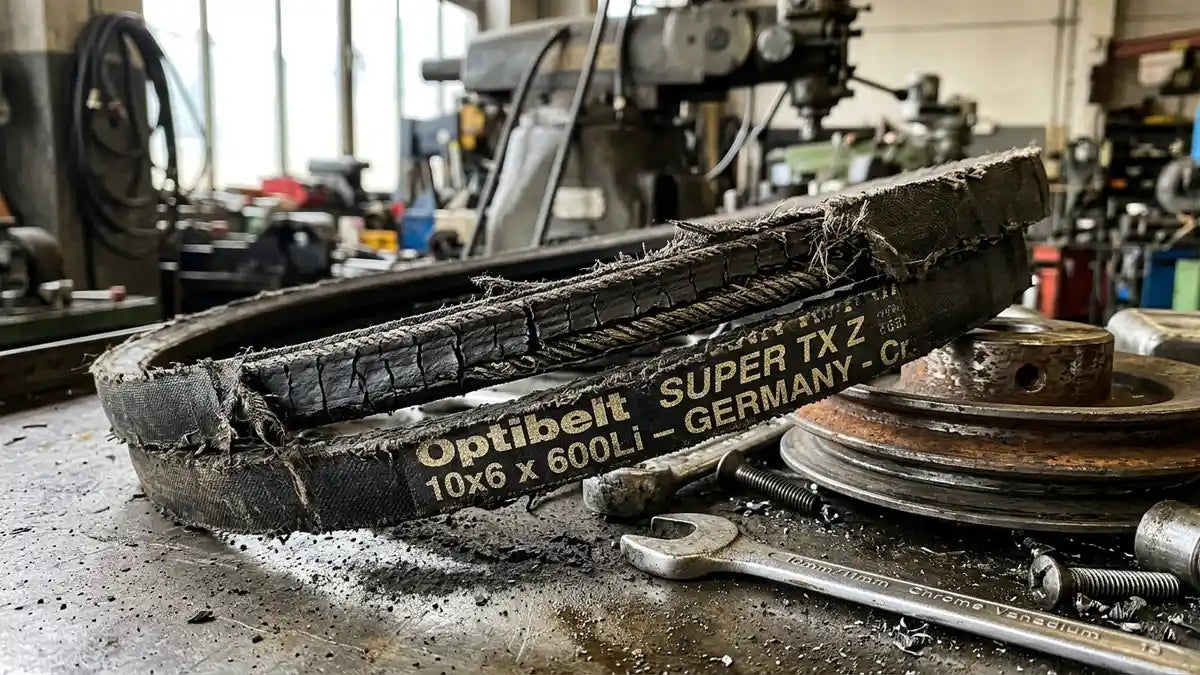

Ce que révèle une courroie Z usée avant même de la mesurer Vous tenez votre courroie en main et quelque chose vous dit qu'il est temps de la remplacer. Bonne intuition. Avant même de sortir le pied à coulisse, la courroie vous parle, et elle dit souvent beaucoup. Quatre signes visuels ne trompent pas. D'abord, les craquelures sur les flancs : quand le caoutchouc commence à se fissurer en réseau, la structure interne est déjà compromise. Ensuite, l'effilochage de l'enrobage textile : sur une courroie Z Optibelt, cet enrobage gommé est bien plus qu'une finition esthétique. Il garantit l'adhérence dans la gorge et amortit les vibrations. Dès qu'il s'effiloche ou se décolle, remplacez la courroie sans attendre, aucun rafistolage ne tiendra. Troisième signe : la déformation du profil trapézoïdal. Si les flancs ne sont plus droits ou si la courroie a pris une forme bombée, c'est que le corps de gomme a travaillé au-delà de ses limites. Enfin, les dépôts de gomme noire dans la gorge de poulie signalent une friction anormale depuis un moment déjà. Ces dégradations s'observent aussi bien sur une courroie trapézoïdale Z en agriculture, montée sur une lieuse ou un petit matériel de récolte, que sur une courroie Z industrielle équipant un ventilateur ou un compresseur léger. Dans les deux cas, le diagnostic visuel reste le même et la décision doit être rapide. Découvrez dès maintenant notre sélection de courroie Z 10x6mm, issue de notre gamme de courroie trapézoïdale classique. Identifier une section Z en 30 secondes avec deux mesures Bonne nouvelle : identifier une courroie Z Optibelt ne demande pas d'être ingénieur. Deux mesures suffisent. Posez la courroie à plat sur un établi et saisissez votre pied à coulisse. Mesurez la largeur de la face supérieure : elle doit afficher 10 mm. Mesurez ensuite la hauteur (de la face supérieure au bas du profil) : elle doit indiquer 6 mm. Ces deux valeurs confirment la section Z, avec un angle de flancs à 40°, caractéristique du profil trapézoïdal classique. Attention à une confusion très fréquente sur le terrain : le profil SPZ. À première vue, une SPZ ressemble à une Z, mais les chiffres parlent clairement. La SPZ mesure 9,7 mm de largeur pour 8 mm de hauteur : elle est donc sensiblement plus haute et légèrement plus étroite. Monter une SPZ à la place d'une Z sur la mauvaise poulie, c'est garantir un glissement ou un grippage rapide. Ne confondez pas les deux. Une fois le profil Z confirmé, le plus dur est fait. Il ne vous reste plus qu'à mesurer la longueur pour trouver la référence exacte dans la gamme Optibelt VB section Z (voir section suivante). Mesurer la longueur et calculer la référence Optibelt : le protocole pas à pas C'est ici que beaucoup perdent du temps ou commandent la mauvaise référence. Voici le protocole en trois étapes, sans ambiguïté. Étape 1 : Mesurer la longueur extérieure (Le) Posez la courroie à plat sur une surface plane. Enroulez un mètre ruban souple autour de la courroie en faisant un tour complet, en suivant bien la face extérieure. Relevez la valeur en millimètres. C'est votre longueur extérieure (Le). Prenez le temps de faire deux fois la mesure pour confirmer. Étape 2 : Calculer la longueur primitive (Lp) La longueur primitive correspond à la zone de traction interne, là où les fibres en polyester travaillent réellement. Pour une courroie Optibelt VB section Z, la formule est simple : Lp = Le - 16 mm Exemple concret : si vous mesurez Le = 312 mm, alors Lp = 312 - 16 = 296 mm. Étape 3 : Trouver la référence Optibelt correspondante La valeur Li (longueur intérieure) inscrite dans la référence produit correspond approximativement à votre Lp. Quelques repères utiles : Courroie trapézoïdale Z11 : Li = 290 mm Courroie trapézoïdale Z12 1/2 : Li = 315 mm Courroie trapézoïdale Z14 : Li = 375 mm Si votre Lp se situe entre deux références, choisissez toujours la valeur Li immédiatement supérieure pour ne pas poser une courroie trop courte sous tension excessive. Vérifier la poulie avant pose : l'étape que l'on oublie toujours Un technicien expérimenté vérifie systématiquement la poulie avant de monter une courroie neuve. C'est l'erreur classique : changer la courroie sans toucher à la poulie, puis s'étonner qu'elle claque au bout de trois semaines. Trois points de contrôle à effectuer avant la pose. Premier point : l'état des flancs de gorge. Si les flancs sont brillants, polis ou légèrement arrondis, la courroie neuve ne pourra pas s'appuyer correctement et glissera dès les premières heures de fonctionnement. Dans ce cas, la poulie est à remplacer. Deuxième point : les dépôts au fond de gorge. Gomme noire accumulée, traces de rouille, résidus divers. Nettoyez soigneusement à la brosse métallique avant la pose, sinon la courroie Z industrielle neuve héritera des problèmes de l'ancienne. Troisième point : l'alignement des poulies. Un désalignement de quelques millimètres suffit à user prématurément les flancs. Vérifiez avec une règle droite posée sur les deux poulies. L'armature polyester des courroies Optibelt garantit une excellente stabilité dimensionnelle, et les gommes fibrées Optibelt offrent une résistance à la chaleur appréciable sur les groupes motopompes et petits tracteurs. Mais aucune qualité de matériau ne compense un problème mécanique en amont. La poulie, c'est la fondation. Les 5 erreurs qui ruinent une courroie Z neuve dès le premier mois Savoir comment choisir une courroie trapézoïdale, c'est bien. Savoir comment ne pas la détruire après la pose, c'est encore mieux. Voici les cinq erreurs que l'on voit revenir, encore et encore. 1. Forcer la courroie à la pose sans desserrer le tendeur. Quelques secondes gagnées, une armature polyester endommagée. Toujours desserrer avant de poser. 2. Sur-tensionner la courroie. La tension idéale se vérifie simplement : appuyez légèrement avec le pouce au milieu du brin libre. Le fléchissement doit être de 10 à 15 mm. Moins, c'est trop tendu. Plus, c'est trop lâche. 3. Confondre section Z et section SPZ. On en a parlé, mais c'est si fréquent que ça mérite une deuxième mention. Les dimensions ne sont pas les mêmes, les poulies non plus. Ne substituez pas l'une à l'autre. 4. Utiliser une courroie de remplacement non identique sur une transmission multi-courroies. Si votre machine porte deux courroies en parallèle, remplacez les deux ensemble, avec la même référence courroie Z Optibelt. Mélanger une courroie neuve et une courroie usée crée immédiatement un déséquilibre de tension. 5. Négliger le rodage. Lors des premières heures, faites tourner à charge réduite. La courroie s'adapte progressivement à sa poulie, et sa durée de vie s'en trouve considérablement allongée. Pour les besoins hors section Z, explorez les autres profils disponibles dans notre gamme complète de courroies. Questions fréquentes Qu'est-ce qu'une courroie en Z ? Une courroie en Z est une courroie trapézoïdale de petite section, mesurant 10 mm de largeur en face supérieure et 6 mm de hauteur, avec des flancs inclinés à 40°. C'est la plus petite des sections classiques, adaptée aux petites transmissions en agriculture légère (lieuses, matériel de jardin) et en industrie (ventilateurs, compresseurs, pompes légères). Comment connaître la taille de sa courroie ? Mesurez le périmètre extérieur de la courroie avec un mètre souple (longueur extérieure Le), puis appliquez la formule : Lp = Le - 16 mm. La valeur Lp obtenue correspond à la longueur primitive, qui vous permet d'identifier la référence Optibelt VB correspondante dans la gamme. Quels sont les inconvénients de la courroie trapézoïdale ? La courroie trapézoïdale est sensible au glissement en cas de sous-tension ou de flancs de poulie usés, et elle vieillit prématurément en cas de désalignement. La construction Optibelt VB, avec ses gommes fibrées et son enrobage textile gommé, réduit significativement ces deux phénomènes en améliorant l'adhérence et la résistance à l'échauffement. Quels sont les différents types de courroies trapézoïdales ? Les sections classiques vont de la Z (la plus petite) à la A, B, C pour les profils standards, et SPZ, SPA, SPB pour les profils étroits. La section Z est idéale pour les petites transmissions à faible couple. Pour des longueurs plus importantes, consultez par exemple la courroie trapézoïdale Z14 dans la gamme Optibelt VB.

Ce que cache un arbre légèrement oxydé avant le montage Vous sortez une pièce du stock, elle a traîné là six mois, et l'arbre présente une fine couche de rouille superficielle. Rien de grave en apparence. Pourtant, c'est exactement là que commence la majorité des problèmes de palier auto-aligneur que j'ai eu à diagnostiquer. Un arbre oxydé ou mal préparé, c'est une tolérance d'ajustement compromise. Et la tolérance, c'est tout. Pour un montage palier auto aligneur correct, l'arbre doit être rectifié à l'émeri fin (grain 400 minimum), propre et dégraissé. Vérifiez ensuite le diamètre avec un pied à coulisse ou un micromètre : la tolérance visée est généralement h6 ou js6 selon la nature des charges. Pourquoi c'est critique ? Parce que l'ajustement entre l'alésage du roulement et l'arbre conditionne directement l'efficacité du blocage en rotation. Un arbre sous-dimensionné de 0,05 mm, et la bague intérieure tourne librement. La vis de serrage ne rattrapera jamais ce jeu. Nettoyez systématiquement, mesurez, dégraissez. Dans cet ordre. Toujours. La vis de pression qui ne mord pas : diagnostic et solution en 3 minutes Vous avez serré la vis Allen à fond. Le montage paraît stable. Deux heures plus tard, le palier roulement auto-aligneur a glissé de 15 mm sur l'arbre. Ça vous dit quelque chose ? Causes probables, par ordre de fréquence : Absence de méplat sur l'arbre : la vis "bute" sur une surface cylindrique lisse, et le couple de maintien est insuffisant. Sur-serrage : le filet est écrasé, la vis ne plaque plus correctement. Mauvais positionnement : la vis n'est pas centrée sur le méplat ou le pointeau. La solution immédiate : si l'arbre est lisse, utilisez un manchon de serrage conique. C'est le seul moyen fiable de bloquer un arbre sans méplat usiné. Pour les arbres avec méplat, respectez le couple de serrage recommandé (8 à 12 Nm pour une vis M6 sur Ø25 mm, ne dépassez pas). Le palier à semelle ESP205 Ø25mm SNR intègre des vis de blocage calibrées avec couple de serrage indiqué dans la documentation. Ce genre de détail évite bien des mauvaises surprises sur un palier auto-aligneur de série. Aligner sans comparateur : ce que les bons techniciens font à l'oeil et à la règle La réalité de la plupart des ateliers : pas de comparateur à cadran, pas de laser d'alignement. Et pourtant, les lignes d'arbres tournent correctement. Comment ? D'abord, rappelons un avantage réel du montage palier auto-aligneur : le roulement intégré tolère des désalignements de 2° à 3° selon la référence. C'est utile, mais ça ne dispense pas d'un premier alignement soigneux. Voici la méthode terrain : Posez une règle droite sur les corps de paliers : elle doit reposer sans jeu visible. Contrôlez la coplanarité des semelles avec un niveau à bulle si l'arbre est horizontal. Ne serrez jamais définitivement le premier palier avant d'avoir positionné tous les autres sur la ligne d'arbre. L'erreur classique ? Serrer les boulons de fixation en séquence linéaire plutôt qu'en étoile. Résultat : la semelle se déforme légèrement et introduit une contrainte que le roulement subira en permanence. Pour les montages sous charges importantes, le palier à semelle ESP206 Ø30mm offre une rigidité de corps adaptée. Serrez toujours en croix. Toujours. Le palier qui chauffe après deux heures : trois causes que personne ne vérifie L'échauffement anormal après quelques heures de fonctionnement est le signal d'alarme numéro un. Voici les trois coupables les plus fréquents, dans l'ordre où il faut les vérifier. 1. Surcharge de graisse au montage. Contre-intuitif, mais réel : trop de graisse génère un échauffement par cisaillement. La quantité correcte est de 30 à 50 % du volume libre du logement, pas davantage. Les paliers roulement auto-aligneur de la gamme SNR/NTN ESP sont souvent livrés pré-graissés à vie. Si vous en rajoutez par réflexe, vous créez le problème vous-même. Le palier à semelle ESP204 Ø20mm entre dans cette catégorie : pas besoin de rajouter de graisse au montage. 2. Précontrainte axiale excessive. Si l'alignement n'est pas correct, l'arbre tire sur le roulement. Résultat : les billes ou les rouleaux travaillent en dehors de leur plan de charge optimal. Température en hausse garantie. 3. Joint d'étanchéité mal repositionné. Après un remontage, le joint peut frotter directement sur l'arbre. Le diagnostic est simple : touchez le palier auto-aligneur après 30 minutes. Si la chaleur est concentrée sur le bord du logement, c'est le joint. Maintenance préventive : ce que les techniciens font désormais systématiquement Après avoir vécu les situations décrites ci-dessus, les techniciens expérimentés ont intégré quelques réflexes simples. Pas besoin d'outillage sophistiqué pour un montage palier auto aligneur fiable dans la durée. Le contrôle périodique du couple de serrage des vis de blocage (tous les 500 h ou selon le cahier machine) prend moins de deux minutes par palier. La vérification de la température par thermomètre infrarouge est tout aussi rapide : au-delà de +40°C par rapport à l'ambiante, c'est un signal d'investigation immédiat. Inspectez visuellement les joints à chaque arrêt planifié. Pour les paliers avec graisseur, respectez les intervalles de lubrification sans improviser les quantités. Selon votre contexte, pensez aussi aux alternatives : les paliers applique 2 trous pour les montages en espace réduit, les paliers tendeurs pour les transmissions par courroie. Et pour les environnements corrosifs ou alimentaires, orientez-vous vers les versions en inox. Toutes ces références sont disponibles dans notre sélection de paliers auto-aligneurs. Questions fréquentes sur le palier auto-aligneur Qu'est-ce qu'un palier auto-aligneur ? Un palier auto-aligneur est un ensemble complet intégrant un roulement dont la bague extérieure est sphérique, logée dans un logement de même forme. Cette conception permet de compenser automatiquement les défauts d'alignement jusqu'à 2° à 3°, sans contraindre le roulement. Contrairement à un palier standard, il tolère les légères erreurs de montage ou les déformations de bâti sans dégradation prématurée. Quelle est la différence entre un palier et un roulement ? Le roulement est l'organe de guidage en rotation : billes, rouleaux, bagues intérieure et extérieure. Le palier, lui, est l'ensemble complet : il inclut le logement (corps en fonte ou inox), le roulement, et le système de fixation sur le bâti. Vous montez un palier sur la machine, le roulement est à l'intérieur. Les paliers à bride sont-ils tous auto-aligneurs ? Non, pas systématiquement. Certains paliers à bride, comme les paliers applique ronds 4 trous, peuvent intégrer un roulement auto-aligneur selon la référence choisie, mais ce n'est pas automatique. Vérifiez toujours la désignation du roulement intégré avant de commander. Quand choisir un palier à rouleaux plutôt qu'un palier à billes ? Les roulements à billes conviennent bien aux charges légères à modérées et aux vitesses élevées. Les roulements à rouleaux supportent des charges radiales bien plus importantes grâce à leur surface de contact linéaire. Si votre application génère de fortes charges radiales (convoyeur lourd, presse, broyeur), orientez-vous vers un palier à rouleaux. Pour des charges mixtes modérées, le palier à billes auto-aligneur reste le choix standard.

À quoi sert vraiment un roulement à billes Derrière chaque roue qui tourne, chaque moteur qui ronronne ou chaque broche de machine-outil qui file à grande vitesse, il y a un roulement à billes. Son rôle ? Remplacer le frottement de glissement, qui use et chauffe les pièces, par un frottement de roulement bien plus doux et efficace. Résultat : moins d'usure, moins de chaleur, moins d'énergie gaspillée. On en trouve partout : dans le pédalier de votre vélo, dans les électromoteurs industriels, dans les broches de fraiseuses. Les différents types de roulement à billes couvrent un spectre très large d'applications, des plus légères aux plus exigeantes. La grande famille des roulements à gorge profonde, que l'on reconnaît à la série 60XX (6000, 6001, 6002...), représente la référence la plus répandue. Mais encore faut-il choisir la bonne. Notre sélection de roulement à billes couvre l'ensemble de ces séries. Voyons d'abord comment identifier précisément les dimensions dont vous avez besoin. Mesurer son roulement usé en trois dimensions Avant de commander quoi que ce soit, sortez un pied à coulisse. Trois cotes suffisent à identifier n'importe quel roulement à billes : le diamètre intérieur (d), le diamètre extérieur (D) et la largeur (B). Voici comment procéder concrètement : d (diamètre intérieur) : mesurez l'alésage central en insérant les petites mâchoires intérieures du pied à coulisse à l'intérieur de la bague. D (diamètre extérieur) : posez les grandes mâchoires extérieures autour de la bague externe, bien à plat. B (largeur) : retournez le pied à coulisse et utilisez le bec en profondeur, ou pincez le roulement sur sa tranche. Bonne nouvelle : les dimensions en matière de roulement à billes sont normalisées ISO. Vous les trouverez parfois gravées directement sur la bague extérieure du roulement. Si la référence est encore lisible, c'est encore plus simple. Voici trois exemples issus du catalogue pour illustrer la progression : Roulement à billes 6000EE : d=10 mm, D=26 mm, B=8 mm Roulement à billes 6001EE : d=12 mm, D=28 mm, B=8 mm Roulement à billes 6002EE : d=15 mm, D=32 mm, B=9 mm Notez la logique : le diamètre intérieur augmente régulièrement, tandis que la largeur reste quasi constante. Un mini roulement à billes comme le 6000EE convient parfaitement aux petits axes de 10 mm. Chaque millimètre compte, donc mesurez deux fois avant de valider. Décoder la référence normalisée gravée sur la bague Prenons un exemple concret : la référence roulement à billes 6003EE. Chaque caractère a une signification précise selon la nomenclature ISO de la série 6000 : 6 : roulement à billes à gorge profonde (le type le plus polyvalent) 0 : série de largeur standard 03 : code du diamètre intérieur, soit 17 mm EE : double joint contact (étanchéité totale) La progression est logique : le roulement à billes 6004EE passe à 20 mm de diamètre intérieur, pour un encombrement de 42x12 mm. Ce système permet de commander la bonne pièce sans ambiguïté, même si l'étiquette d'origine est illisible. La bonne nouvelle, c'est que les marques SNR, SKF, FAG et NSK partagent toutes cette même nomenclature ISO. Un roulement à billes SKF référencé 6003 est parfaitement interchangeable avec son équivalent SNR ou FAG, à condition de vérifier la même désignation d'étanchéité. Pratique pour les remplacements urgents. Choisir le bon niveau d'étanchéité selon l'environnement L'étanchéité d'un roulement, c'est souvent ce qui fait la différence entre six mois de service et cinq ans. Il existe trois grandes options : Roulement ouvert : sans protection. Idéal pour les très hautes vitesses en environnement propre, lubrification externe nécessaire. Flasque métallique (Z ou ZZ) : protection partielle contre la poussière, frottement minimal, vitesse admissible élevée. Joint contact (EE ou 2RS) : étanchéité totale. Parfait pour l'humidité, la boue, les environnements poussiéreux. Légère réduction de la vitesse limite en contrepartie. Les roulements 6000EE à 6004EE du catalogue sont tous équipés de joints double contact, ce qui les rend polyvalents et adaptés aux conditions exigeantes du quotidien. Pour aller plus loin, voir tous les roulements à billes disponibles dans la collection complète. Pour les charges purement axiales, explorez aussi la butée à billes, une solution dédiée à ce type de sollicitation. Charge radiale, charge axiale et vitesse : valider son choix avant de commander Un roulement peut subir deux types de forces : la charge radiale, perpendiculaire à l'axe (le cas le plus fréquent), et la charge axiale, parallèle à l'axe. Les roulements à gorge profonde de la série 6000 gèrent les deux, mais restent surtout optimisés pour les charges radiales. Prenons un exemple parlant : un roulement à billes pour vélo, monté sur l'axe de roue arrière, encaisse une charge radiale importante (le poids du cycliste) et une charge axiale faible (les virages). Le 6001EE ou le 6002EE convient parfaitement à cet usage. En revanche, si les charges axiales dominent, orientez-vous vers le roulement à deux rangées de billes, plus robuste dans cette configuration. Il existe aussi le roulement à billes à contact oblique, conçu spécifiquement pour les charges axiales élevées grâce à l'angle de contact de ses billes. Concernant la vitesse : plus le diamètre extérieur est grand, plus la vitesse limite diminue. Pour les applications rapides, consultez toujours la fiche technique du fabricant. Questions fréquentes sur les roulements à billes Quelle est la différence entre un roulement à billes et un roulement à rouleaux ? Le roulement à billes utilise des éléments roulants sphériques, ce qui génère un contact ponctuel. Il excelle à haute vitesse pour des charges modérées. Le roulement à rouleaux, lui, utilise des cylindres avec un contact linéaire : il supporte des charges bien plus lourdes, mais à des vitesses plus faibles. Le choix dépend donc directement du profil de charge de votre application. Quels sont les signes qu'un roulement à billes est défectueux ? Les signaux ne trompent pas : bruit anormal (sifflement, claquement ou grondement), vibrations inhabituelles, échauffement excessif de la zone de montage, ou jeu mécanique perceptible à la main. Si vous constatez l'un de ces symptômes, le roulement est à remplacer sans tarder pour éviter des dommages aux pièces voisines. Quelle est la durée de vie d'un roulement à billes ? Elle varie selon la charge, la vitesse et la qualité de la lubrification. Les normes ISO expriment la durée de vie sous la notion L10 : 90 % des roulements atteignent ou dépassent cette durée dans des conditions normales. Une lubrification soignée et régulière peut facilement multiplier cette durée de vie par deux ou trois. C'est souvent le paramètre le plus négligé, et pourtant le plus accessible. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement dégradé peut céder brutalement, entraîner des dommages importants sur les pièces adjacentes (arbre, carter, roue dentée) et, dans des applications mobiles comme le vélo ou l'automobile, créer un vrai risque d'accident. Le remplacement préventif coûte toujours moins cher qu'une casse en pleine utilisation.

Pourquoi le graissage de pré-saison fait la différence entre une moisson fluide et une panne au champ Un palier de secoueur de paille grippé en pleine moissonneuse, c'est entre 80 et 250 euros de pièce. Mais ce n'est pas le pire. Le pire, c'est d'attendre le technicien du concessionnaire, qui traite déjà dix urgences dans le secteur. Deux jours d'immobilisation par temps sec en juillet, ça ne se rattrape pas. La récolte n'attend pas. Ce qu'on constate en atelier, c'est que la majorité de ces pannes estivales auraient pu être évitées. Un graissage absent, insuffisant ou mal adapté est responsable de près de 60 % des défaillances mécaniques constatées en saison sur tracteurs et moissonneuses. Ce n'est pas une estimation : c'est ce qu'on retrouve systématiquement à l'analyse des pièces usées. La bonne nouvelle, c'est que vous avez une fenêtre. Les deux à trois semaines qui précèdent la moisson sont le seul moment où vous pouvez intervenir sans pression, avec le temps de faire les choses correctement. Une cartouche de graisse agricole adaptée et un pistolet en bon état suffisent pour couvrir l'essentiel. Le protocole qui suit vous guide point par point, sans rien oublier. Checklist tracteur : les 8 points de graissage à ne jamais sauter Avant toute injection, nettoyez systématiquement les nipples avec un chiffon sec. Un graisseur encrassé renvoie la pression vers l'arrière, pas vers le palier. Vérifiez aussi qu'ils ne sont pas arrachés ou obstrués. Cardan de prise de force (PTO) : graisse EP2 au bisulfure de molybdène (MoS2), 3 à 5 coups de pompe. Signe de bonne application : légère exsudation en bout de joint. Attention : n'utilisez jamais une graisse universelle ici. Les cannelures de PTO travaillent sous pression de contact élevée. La graisse universelle ne tient pas : résultat, cannelures rayées en une saison. Rotules de barre de direction : graisse en cartouche EP2 lithium, 2 coups de pompe par rotule. Arrêtez dès que la graisse ressort par le joint soufflet. Axes de relevage trois points : graisse EP2 lithium, 2 à 3 coups. Vérifiez les deux axes supérieurs et l'axe inférieur de barre de poussée. Paliers de pont avant (4RM) : graisse lithium EP2, 4 coups par palier. Exsudation légère = bon signe. Vérins de direction : 1 à 2 coups par nipple, graisse cartouche universelle EP2. Pivot de roue avant : 3 coups de pompe, graisse EP2. Point souvent oublié, souvent grippé. Attaches rapides d'outil : graisse au pinceau ou 1 coup de pompe, graisse universelle suffit ici. Manchons de transmission : graisse MoS2 ou pot de graisse 5 kg pour les parcs importants, 4 à 5 coups par manchon. Moissonneuse-batteuse : les zones oubliées qui coûtent le plus cher La moissonneuse, c'est une autre histoire. Les points de graissage sont nombreux, souvent cachés, et certains techniciens eux-mêmes les ratent faute de temps. Voici ceux qui reviennent systématiquement à l'origine des pannes. Paliers de secoueurs de paille : comptez 5 à 6 axes selon les modèles. Fréquence recommandée : toutes les 50 heures de travail, et un graissage complet en pré-saison. Utilisez une graisse en cartouche lithium complexe haute température, les secoueurs chauffent fortement en conditions sèches. Paliers de table de coupe (vis sans fin, rabatteur) : toutes les 10 heures en cours de saison. Ces paliers accumulent poussière et débris végétaux. Résultat : les nipples s'obstruent vite. Nipple arraché ou bouché : c'est l'erreur qu'on voit le plus souvent. L'agriculteur pompe, sent une légère résistance, et croit avoir graissé. En réalité, la graisse n'est pas passée. Si le nipple ne cède pas, tentez un débouchage avec un fin fil métallique. Sinon, remplacez-le. Moins d'un euro la pièce. Axes de tension de courroies et paliers de ventilateur de nettoyage : 2 coups de pompe par point, cartouche de graisse agricole EP2 lithium. À ne pas confondre avec les chaînes à bain d'huile, qui elles ne se graissent pas à la cartouche. Choisir la bonne cartouche : EP2, universelle, lithium complexe... ce que cachent les étiquettes Les étiquettes se ressemblent. Les performances, non. Voici les trois familles à connaître pour ne pas se tromper. Graisse EP2 lithium : c'est la référence polyvalente. Elle convient aux rotules, relevages, pivots et axes de tracteur. En format cartouche de graisse 400 g, elle est compatible avec tous les pistolets standard. Pour les grands parcs ou les ateliers, le pot de graisse 5 kg permet de recharger le pistolet professionnel rapidement sans gaspillage. Graisse lithium complexe haute température : réservez-la aux paliers de moissonneuse-batteuse. Ces pièces montent à des températures que la graisse EP2 classique ne supporte pas longtemps. Vous évitez ainsi la liquéfaction et la perte de film lubrifiant. Graisse au bisulfure de molybdène (MoS2) : indispensable sur les cardans, cannelures de PTO et pièces soumises à de fortes pressions de contact. Le MoS2 forme un film solide qui résiste là où les graisses classiques s'écrasent. Disponible en graisse cartouche ou en pot selon les volumes. Retrouvez notre sélection de graisses en pot et en cartouche adaptées au machinisme agricole, classées par usage. Les 5 erreurs d'atelier qui neutralisent même la meilleure graisse Nipple arraché ou obstrué : vous pompez dans le vide. La graisse ressort sur le côté ou reste bloquée. Solution : tester la résistance à la pompe, inspecter visuellement. Si le nipple est mort, le remplacer coûte moins d'un euro. Mauvaise graisse sur la PTO : une graisse universelle à la place d'une graisse EP haute pression, et les cannelures sont rayées avant la fin de saison. La graisse en cartouche MoS2 n'est pas une option ici, c'est une obligation. Sur-graissage des roulements étanches : trop de graisse brise les joints d'étanchéité. Sur un roulement à joints, 1 à 2 coups de pompe suffisent. Pas plus. Mélange de graisses incompatibles : lithium + calcium = séparation de phase, perte totale de consistance. Si vous changez de référence, vidangez ou nettoyez le point avant d'injecter. Graissage à froid sur pièce figée : la graisse ne circule pas dans le palier si les billes ne tournent pas. Faites tourner la machine quelques tours avant ou juste après l'injection. Simple, efficace, souvent ignoré. Questions fréquentes sur le graissage agricole Qu'est-ce que la graisse pour cartouches ? C'est une graisse mécanique conditionnée dans un cylindre plastique de 400 g, compatible avec les pistolets à graisse standard. Elle existe en plusieurs formulations : EP2 lithium pour usage général, lithium complexe pour hautes températures, ou MoS2 pour les pièces sous forte pression. Le format cartouche de graisse facilite l'application sur chantier sans manipulation de pot. Comment recharger une cartouche de graisse vide ? Retirez le fond de la cartouche vide, plongez-la dans un pot de graisse mécanique 5 kg et remontez le piston pour aspirer la graisse. Remettez le fond en place et réintroduisez la cartouche dans le pistolet. Certains pistolets professionnels acceptent également la recharge en vrac directement depuis le pot. Pourquoi utiliser de la graisse cuivrée ? La graisse cuivrée contient des particules de cuivre en suspension qui empêchent le grippage des assemblages filetés exposés à la chaleur ou à la corrosion : boulons de collecteur, flasques de moyeu, goujons de turbo. Elle n'est pas destinée aux roulements ni aux paliers. C'est un anti-grippage, pas un lubrifiant de palier. À quelle fréquence graisser une moissonneuse-batteuse ? La fréquence dépend du point : toutes les 10 heures pour la table de coupe et les zones très exposées, toutes les 50 heures pour les paliers de secoueurs. Un graissage complet en pré-saison est indispensable avant chaque moisson. Consultez le carnet d'entretien constructeur et complétez avec une cartouche de graisse EP2 adaptée à chaque zone.

Ce que cachent les suffixes derrière une référence de roulement Vous avez déjà commandé un roulement à billes en vous basant uniquement sur ses dimensions ? Vous n'êtes pas le seul. La majorité des acheteurs regardent le triplet d, D, B (alésage, diamètre extérieur, largeur) et passent complètement à côté du suffixe. Et c'est souvent là que tout se joue. Un roulement à billes sans suffixe est dit "ouvert" : aucune protection latérale, les billes sont exposées directement à l'environnement. Dès qu'un suffixe apparaît dans la référence, par exemple 6000-2RS ou 6205-ZZ, il indique le type et le nombre de protections montées sur le roulement. Ce détail a des conséquences très concrètes : durée de vie, vitesse maximale admissible, nécessité ou non de relubrifier régulièrement. Retrouvez notre sélection de roulement simple rangée de billes pour explorer les différentes variantes disponibles. Ce type de roulement, le plus courant sur le marché, est proposé dans toutes les versions d'étanchéité. La section suivante vous donne les chiffres précis pour chaque suffixe. Z, ZZ, RS, 2RS : le tableau comparatif chiffré que personne ne vous montre Voici le tableau que vous auriez aimé trouver dès le départ. Les données ci-dessous vous permettent de comprendre en un coup d'œil les différences d'étanchéité pour votre roulement à billes. Suffixe Type de protection Protection poussière Protection humidité Impact vitesse maxi Ouvert (sans suffixe) Aucune Aucune Aucune 100 % (référence) Z (un côté) Flasque métallique un côté Bonne Faible Réduction ~5 % ZZ (deux côtés) Flasques métalliques deux côtés Bonne Faible à moyenne Réduction ~8 à 10 % RS (un côté) Joint lèvre contact un côté Très bonne Bonne Réduction ~15 à 20 % 2RS (deux côtés) Joints lèvre contact deux côtés Excellente Excellente Réduction ~20 à 30 % Ce qui explique ces écarts : le flasque métallique (Z/ZZ) ne touche pas la bague intérieure. Il génère très peu de friction supplémentaire, mais n'assure pas une étanchéité efficace aux liquides. Le joint lèvre (RS/2RS), en contact glissant avec la bague intérieure, offre une bien meilleure étanchéité à l'humidité, au prix d'une friction plus élevée. C'est précisément ce contact qui abaisse la vitesse limite admissible. La différence entre roulement RS et 2RS tient donc uniquement au nombre de côtés protégés, avec un impact direct sur l'étanchéité globale du roulement à billes. Quelle variante choisir selon votre application Les données techniques, c'est bien. Savoir quoi commander concrètement, c'est mieux. Voici comment choisir selon votre contexte réel. Environnement propre et sec, vitesse élevée (moteurs électriques, machines-outils) : privilégiez les versions ouvertes ou ZZ. La lubrification externe reste possible, et vous préservez la vitesse maximale du roulement. Présence de poussière ou de copeaux (ventilation industrielle, environnement de production) : le ZZ est votre allié. Il protège mécaniquement sans trop pénaliser la vitesse de rotation. Environnement humide ou projections légères (électroménager, outillage extérieur) : choisissez un RS si une seule face est exposée, un 2RS si l'humidité est présente des deux côtés. Application sans possibilité de relubrification (vélo, petits équipements, appareils domestiques) : le 2RS s'impose. Lubrification à vie intégrée, étanchéité maximale. Le roulement SNR 6000-2RS est une référence polyvalente idéale pour ces usages. Pour les petits équipements, le roulement à billes 608 - ø8x22x7 en version RS ou 2RS est l'une des références les plus courantes du marché. Lire une référence SNR complète : décoder la désignation en moins d'une minute Bonne nouvelle : décrypter une référence de roulement à billes, ça s'apprend en deux minutes. Laissez-moi vous montrer avec deux exemples concrets. Exemple 1 : 6000-2RS 6 : série 6, roulement à billes à rainure profonde 000 : alésage de 10 mm -2RS : deux joints contact lèvre, un de chaque côté Exemple 2 : roulement à billes 607 - ø7x19x6 6 : série 6 07 : alésage de 7 mm -Z : un seul flasque métallique côté unique Une note pratique qui rassure beaucoup d'acheteurs : un 6000-Z et un 6000-ZZ ont exactement les mêmes dimensions extérieures. La différence ne porte que sur le nombre de côtés protégés. L'interchangeabilité dimensionnelle est totale, ce qui simplifie vraiment le remplacement. Vous pouvez explorer l'ensemble de notre gamme de roulement à billes pour trouver la désignation correspondant à votre besoin. Température, vitesse et durée de vie : les chiffres à connaître avant de commander On parle souvent d'étanchéité, mais rarement des limites thermiques. Voici ce qui change vraiment selon la version choisie. Les joints RS/2RS en caoutchouc nitrile (NBR), les plus courants, supportent une plage de -40 °C à +120 °C en continu. Si votre application dépasse cette limite, certains fabricants proposent des joints en Viton (FKM, parfois noté "DDU"), tolérés jusqu'à +160 °C. Les flasques métalliques Z/ZZ, eux, n'ont pas de joint organique : ils tiennent jusqu'à +150 °C sans dégradation. Attention toutefois : la graisse de remplissage standard des roulements prélubrifiés 2RS ou ZZ ne dépasse généralement pas +120 °C. Au-delà, mieux vaut passer à un roulement ouvert avec graisse haute température ou lubrification à l'huile. Pour les applications à très haute vitesse (facteur ndm supérieur à 300 000), les variantes Z, ZZ ou ouvertes restent les plus adaptées. Le roulement SNR 623 en est un bon exemple : ce petit roulement très utilisé en grande vitesse est disponible en version Z, précisément pour limiter la friction à haute cadence. Questions fréquentes sur l'étanchéité des roulements à billes Quelle est la différence entre un roulement RS et un roulement 2RS ? Un roulement RS possède un joint contact lèvre d'un seul côté. Le 2RS en possède deux, un de chaque côté. Le 2RS est préféré lorsque l'exposition aux contaminants ou à l'humidité est possible des deux côtés du roulement à billes. La lubrification à vie est alors complètement protégée. Quels sont les différents types de roulements à billes ? Les principaux types sont : roulement à rainure profonde (simple rangée), contact oblique, et rotule sur billes. Dans chaque famille, les variantes d'étanchéité Z, ZZ, RS et 2RS s'appliquent selon les conditions d'utilisation souhaitées. Quels sont les signes qu'un roulement à billes est défectueux ? Les principaux indicateurs sont : un bruit anormal (sifflement ou claquement), des vibrations inhabituelles, un échauffement excessif en fonctionnement, ou un jeu radial et axial perceptible à la main. Un roulement à billes en fin de vie se signale rarement sans prévenir. Comment déterminer la taille d'un roulement à billes ? Trois mesures suffisent : l'alésage intérieur (d), le diamètre extérieur (D) et la largeur (B). Ces trois cotes permettent d'identifier la référence normalisée ISO correspondante. Un pied à coulisse suffit pour relever ces dimensions sur le roulement en place. Consultez aussi notre roulement à billes 609 - ø9x24x7 comme exemple de référence ISO courante.

Ce que signifient vraiment les trois longueurs d'une courroie trapézoïdale Voici le truc : la plupart des erreurs de commande viennent d'une confusion entre trois notions qui semblent pourtant simples. Quand on parle de la dimension d'une courroie trapézoïdale, on peut désigner trois longueurs différentes, et les confondre coûte cher. La longueur primitive (Ld), aussi appelée longueur de référence, correspond à la fibre neutre de la courroie, là où les fils de traction sont logés. C'est elle qui est normalisée selon la norme ISO 4184, et c'est elle qui figure dans toutes les références produit des catalogues. La longueur extérieure (La) est la mesure du pourtour extérieur, toujours supérieure à Ld. La longueur intérieure (Li) est le périmètre intérieur, toujours inférieure. Un exemple concret : pour une courroie SPZ 630, Ld = 630 mm, La ≈ 642 mm, Li ≈ 617 mm. Si vous commandez en vous basant sur La au lieu de Ld, vous recevez une courroie trop courte. C'est la cause numéro un des mauvaises surprises à la livraison. Retenez une règle simple : la courroie trapézoïdale dimension officielle, c'est toujours Ld. Si vous trouvez notre sélection de courroie trapézoïdale, toutes les références sont exprimées en longueur primitive. Vous ne pouvez pas vous tromper. Tableau des dimensions standards par profil : SPZ, SPA, SPB, SPC, Z, A, B, C C'est la section que vous attendiez. Ce tableau des dimensions de courroie trapézoïdale regroupe les 8 profils normalisés selon les normes DIN 7753 et ISO 4184. Les profils étroits (SP) transmettent plus de puissance dans un encombrement réduit que leurs homologues classiques. Profil Largeur (mm) Hauteur (mm) Angle (°) Ld typique Puissance max Norme SPZ 10 8 40° 487 à 3 550 mm 3,5 kW DIN 7753 / ISO 4184 SPA 13 10 40° 682 à 4 500 mm 11 kW DIN 7753 / ISO 4184 SPB 17 14 40° 1 120 à 8 000 mm 30 kW DIN 7753 / ISO 4184 SPC 22 18 40° 2 000 à 12 500 mm 90 kW DIN 7753 / ISO 4184 Z 10 6 40° 400 à 2 500 mm Petites puissances ISO 4184 A 13 8 40° 560 à 3 550 mm Moyennes puissances ISO 4184 B 17 11 40° 900 à 6 000 mm Moyennes puissances ISO 4184 C 22 14 40° 1 800 à 9 000 mm Fortes puissances ISO 4184 Pour les séries complètes avec toutes les longueurs disponibles, le catalogue courroie trapézoïdale PDF de chaque fabricant (Optibelt, Gates, Bando) reste la référence. Consultez notre gamme complète de courroies trapézoïdales pour trouver rapidement le bon profil. Comment décoder une référence de courroie gravée sur la courroie elle-même Bonne nouvelle : la réponse est souvent inscrite directement sur la courroie. Encore faut-il savoir la lire. Voici comment décomposer une référence de courroie en quelques secondes. Prenons l'exemple SPZ 630 : SPZ : famille du profil étroit, section 10 × 8 mm 630 : longueur primitive Ld = 630 mm Autre exemple : SPA 1060 = profil SPA (13 × 10 mm), Ld = 1 060 mm. Simple. Certaines courroies ajoutent un suffixe fabricant comme "Optibelt SK" ou "Gates Hi-Power", ce qui n'affecte pas les dimensions. Attention au cas des profils classiques exprimés en pouces (ex. : A50 = profil A, 50 pouces de longueur intérieure, soit Li ≈ 1 270 mm). Il faut alors convertir pour retrouver Ld. C'est un piège classique, surtout sur des machines importées. Pour apprendre comment mesurer une courroie trapézoïdale et valider votre référence, rendez-vous à la section suivante. Et si vous avez déjà identifié votre profil, vous pouvez consulter directement la fiche produit de la courroie SPZ 630 Optibelt comme point de référence concret. Tableau de correspondance profils étroits et profils classiques avec tolérances ISO On casse un mythe ici : SPZ et Z, c'est proche, mais pas interchangeable. Voici le tableau de correspondance entre profils étroits et profils classiques, avec les tolérances sur Ld selon ISO 4184. Profil étroit Profil classique équivalent Différence de section Puissance supplémentaire (étroit) Interchangeabilité Tolérance Ld (ISO 4184) SPZ Z 10×8 vs 10×6 mm +40 % environ Non ±0,5 mm (Ld ≤ 1 000 mm) SPA A 13×10 vs 13×8 mm +35 % environ Non ±0,8 mm SPB B 17×14 vs 17×11 mm +30 % environ Non ±1,0 mm SPC C 22×18 vs 22×14 mm +25 % environ Non ±1,5 mm Ces tolérances conditionnent directement le réglage de tension. Une courroie hors tolérance entraîne un glissement prématuré ou une surcharge sur les roulements. Ne les ignorez pas. Pour des longueurs proches dans le même profil, comparez par exemple la courroie trapézoïdale SPZ 512 et la courroie trapézoïdale SPZ 562 : 50 mm d'écart, et pourtant deux applications bien distinctes. Mesurer soi-même une courroie usagée pour trouver le bon remplacement Vous avez une courroie usée sans référence lisible ? Pas de panique. Voici comment mesurer une courroie trapézoïdale en 4 étapes pour retrouver la bonne dimension de courroie trapézoïdale. Mesurez la longueur extérieure (La) avec un ruban souple enroulé autour de la courroie à plat. Mesurez la largeur en tête (surface extérieure) pour identifier le profil. Mesurez la hauteur totale avec un pied à coulisse. Calculez Ld : pour le profil SPZ, Ld = La - 12 mm (différentiel standard). Exemple : La = 642 mm, donc Ld = 630 mm. Attention : une courroie étirée ou usée donne une mesure faussée. Si l'état est douteux, fiez-vous à la référence gravée ou au manuel machine. Pour le remplacement de courroie, la courroie trapézoïdale SPZ 587 est un exemple de longueur intermédiaire qu'on identifie facilement par cette méthode. Questions fréquentes sur les courroies trapézoïdales Qu'est-ce qu'une courroie trapézoïdale ? Une courroie trapézoïdale est un organe de transmission mécanique dont la section transversale a la forme d'un trapèze. Elle s'encastre dans la gorge d'une poulie pour transmettre un couple entre deux axes, sans glissement grâce au coincement latéral. C'est la solution la plus répandue dans l'industrie pour les transmissions par friction. Comment mesurer une courroie trapézoïdale sans erreur ? Mesurez la longueur extérieure (La) avec un ruban souple, identifiez le profil via la largeur et la hauteur au pied à coulisse, puis déduisez la longueur primitive Ld en soustrayant le différentiel propre au profil (ex. : 12 mm pour SPZ). Si la courroie est usée, préférez la référence gravée sur la courroie ou les données du fabricant machine. Quels sont les signes d'une courroie trapézoïdale défectueuse ? Les symptômes les plus courants sont : sifflements lors du démarrage, vibrations anormales, glissement visible sur la poulie, fissures sur les flancs ou la semelle, et flancs brillants indiquant un patinage excessif. Une courroie craquelée ou dont le caoutchouc se délamine doit être remplacée sans attendre. Quelle est la durée de vie d'une courroie trapézoïdale ? Elle varie selon la charge, la température et l'entretien, mais on compte généralement entre 3 000 et 5 000 heures de fonctionnement en conditions normales. Sur une installation multi-courroies, remplacez toujours toutes les courroies en même temps : mélanger une courroie neuve avec des courroies usées répartit mal la charge et accélère l'usure de la nouvelle.

Le test des 3 minutes : évaluer son roulement à la main Un bruit inhabituel sur votre vélo, une machine qui vibre plus que d'habitude, une roue qui résiste légèrement… Vous reconnaissez la situation ? Avant de démonter quoi que ce soit, faites ce test rapide. Aucun outil requis, trois minutes suffisent. Tenez l'axe fixe d'une main et faites tourner la bague extérieure de votre roulement à billes avec l'autre. Vous cherchez une résistance inhabituelle, un accrochage ou au contraire un tournage trop libre. Idéalement, ça tourne de façon fluide et régulière, sans à-coups. Ensuite, tendez l'oreille. Un crissement, un grondement même léger ? Notez-le mentalement. Enfin, poussez doucement l'axe dans plusieurs directions : vers vous, en latéral, en rotation axiale. Un jeu perceptible, même minime, est l'un des premiers signes d'un roulement à billes défectueux. Ce protocole sensoriel vous donnera une première réponse fiable en quelques instants. Simple, efficace, et souvent révélateur. Bruit, chaleur, vibration : ce que chaque symptôme révèle vraiment Voici le truc que beaucoup ignorent : chaque type de bruit ou de comportement anormal pointe vers une cause précise. Ce n'est pas du tout au hasard. Un grondement sourd et continu indique généralement une contamination par des particules abrasives ou une lubrification insuffisante. Un crissement aigu et intermittent, lui, est souvent le signe d'une bague fissurée ou d'un défaut localisé sur une bille. Un échauffement anormal après quelques minutes de fonctionnement ? Pensez à une surcharge, une précontrainte excessive ou un manque de graisse. Enfin, des vibrations perceptibles à la main trahissent un désalignement ou une usure avancée des pistes. La norme ISO 15243 classe officiellement les modes de défaillance des roulements en six familles, ce qui valide scientifiquement cette lecture symptomatique. C'est rassurant de savoir que vos observations ont une base solide. La question clé reste : peut-on encore attendre ? En règle générale, un léger bruit sans jeu perceptible autorise une surveillance rapprochée. Mais dès qu'un jeu axial ou radial dépasse 0,1 mm, le remplacement s'impose sans discussion. Et pour être direct : rouler avec un roulement usé est dangereux. Au-delà d'un certain stade, cela peut provoquer un blocage brutal, un échauffement excessif, voire un bris de pièce. La durée de vie d'un roulement à billes n'est pas infinie, et l'ignorer coûte souvent bien plus cher que le roulement lui-même. Comprendre la durée de vie théorique : le calcul L10 sans prise de tête La durée de vie nominale d'un roulement à billes s'exprime avec ce qu'on appelle le L10. Concrètement, c'est le nombre de millions de tours au bout desquels 10 % d'un lot de roulements identiques commencent à montrer des signes de fatigue superficielle. Les 90 % restants tiennent encore. C'est une statistique, pas une garantie individuelle. La formule est simple : L10 = (C/P)³, où C est la charge dynamique de base du roulement (indiquée dans la fiche produit) et P la charge équivalente réellement appliquée. Exemple concret : un roulement 6004EE de SNR avec C = 9,4 kN, soumis à une charge P = 2 kN, donne L10 = (9,4/2)³ = environ 104 millions de tours, soit approximativement 1 700 heures à 1 000 tr/min. Pas mal, non ? Attention toutefois : cette valeur théorique chute fortement en cas de contamination, de manque de lubrification ou de chocs répétés. Les fabricants SKF, FAG et SNR fournissent directement la valeur C pour chaque référence dans leurs fiches techniques. Les dimensions complètes (diamètre intérieur, diamètre extérieur, largeur) figurent également dans chaque fiche produit de la collection, ce qui facilite grandement l'identification et le remplacement. Entretien préventif : les bons gestes pour prolonger la vie du roulement Un entretien régulier peut multiplier la durée de vie réelle d'un roulement à billes par deux à cinq selon les fabricants. C'est l'un des meilleurs retours sur investissement en maintenance. Voici ce qui compte vraiment. Le regraissage périodique avec une graisse lithium NLGI 2 est la base pour les applications standard. Attention à ne pas trop remplir : 30 à 40 % du volume libre suffit. Un excès de graisse provoque justement de l'échauffement, ce qui est contre-productif. Vérifiez aussi l'alignement de l'arbre. Un désalignement de seulement 0,1° suffit à tripler la charge effective sur le roulement. Contrôlez également le jeu de montage : un ajustement trop serré élimine le jeu interne et réduit drastiquement la durée de vie. Enfin, protégez contre la contamination. C'est souvent négligé, pourtant c'est capital. Les roulements avec suffixe EE comme le roulement à billes 6000EE ou le roulement à billes 6002EE de SNR disposent d'une étanchéité renforcée qui limite l'entrée d'eau et de poussière, réduisant du même coup le besoin de regraissage fréquent. Un vrai avantage sur les applications exposées. Retirer et poser un roulement sans arrache-roulement : la méthode qui fonctionne Peut-on remplacer soi-même un roulement ? Oui, dans la grande majorité des cas courants. Voici comment enlever un roulement à billes sans outillage spécialisé, en cinq étapes claires. Étape 1 : Nettoyez et inspectez soigneusement le logement après extraction. Un logement rayé ou ovalisé compromet le nouveau roulement dès le départ. Étape 2 : Pour l'extraction, utilisez deux clés plates symétriques appuyant sur la bague intérieure, ou une douille adaptée et un maillet. Règle absolue : ne frappez jamais la bague extérieure si vous travaillez sur l'arbre. Étape 3 : Relevez la référence gravée sur la bague extérieure (6003, 6004…) pour commander le remplacement exact. Le roulement à billes 6001EE (Ø12x28x8) est par exemple une référence très courante sur les petits équipements motorisés. Étape 4 : Posez le nouveau roulement en appuyant uniquement sur la bague qui reçoit l'ajustement serré. Jamais à travers les billes. C'est l'erreur la plus fréquente et elle endommage immédiatement les pistes. Étape 5 : Vérifiez le jeu résiduel et testez la rotation à la main avant de tout remonter. Deux minutes qui évitent bien des regrets. Questions fréquentes Quels sont les signes qu'un roulement à billes est défectueux ? Les quatre symptômes principaux d'un roulement à billes défectueux sont : un bruit de grondement sourd ou un crissement aigu, un échauffement anormal après quelques minutes de fonctionnement, des vibrations perceptibles à la main et un jeu axial ou radial visible lors d'une poussée manuelle sur l'axe. Quelle est la durée de vie d'un roulement à billes ? La durée de vie d'un roulement à billes varie de 1 000 à 30 000 heures selon l'application, la charge et l'entretien. Elle se calcule via la formule L10 = (C/P)³. Un entretien régulier (regraissage, alignement, protection contre la contamination) peut la multiplier par deux à cinq. Est-ce dangereux de continuer à utiliser un roulement usé ? Oui, clairement. Un roulement présentant un jeu avéré peut provoquer un blocage brutal de l'axe, un échauffement excessif ou un bris de pièce en cours de fonctionnement. Dès qu'un jeu dépasse 0,1 mm ou qu'un crissement aigu apparaît, le remplacement ne doit pas être repoussé. Quels sont les différents types de roulements à billes ? Les principaux types sont le roulement simple rangée (le plus courant), la butée à billes pour les charges axiales pures, le roulement à deux rangées de billes pour les charges mixtes importantes, et le roulement à contact oblique pour les applications combinées haute vitesse.
