Comment lire une référence NTN et commander la bonne cage à aiguilles en moins de 5 minutes

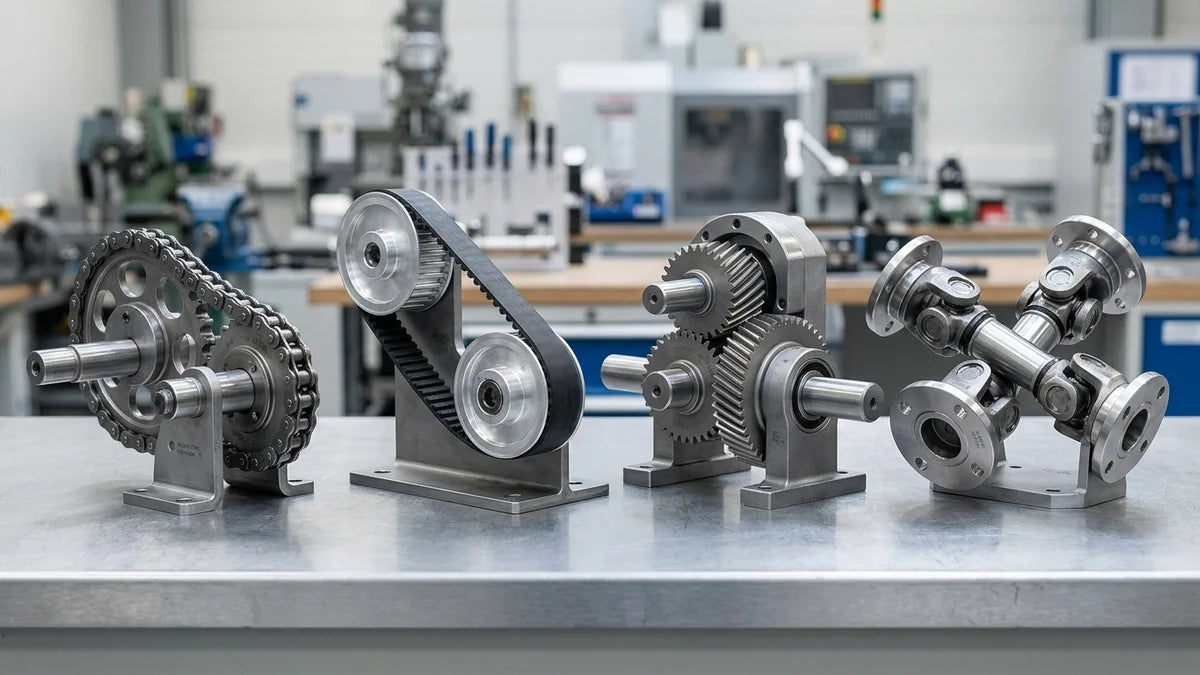

Pourquoi bien choisir son type de transmission mécanique change tout Une transmission mal choisie, c'est rarement une panne spectaculaire. C'est plutôt une machine qui consomme 8 % de plus que prévu, une courroie qui lâche tous les trois mois, ou un roulement qui chauffe sans raison apparente. En production industrielle, ces petits détails coûtent cher. Très cher. Les différents types de transmissions mécaniques se distinguent sur quatre critères essentiels : la puissance à transmettre, la distance entre les axes, la vitesse de rotation et les contraintes environnementales (humidité, poussières, températures extrêmes). Choisir sans tenir compte de ces paramètres, c'est accepter des pertes d'énergie et une maintenance subie plutôt que planifiée. Cet article passe en revue les quatre grandes solutions de transmission de puissance industrielle : la chaîne à rouleaux, la courroie, l'engrenage et le cardan. Pour chaque technologie, vous trouverez les données de rendement, les cas d'usage et un arbre de décision pour faire le bon choix. Si vous cherchez directement une solution éprouvée, consultez dès maintenant notre sélection de chaîne standard en acier. Les 4 grands types de transmissions mécaniques en un coup d'oeil Voici ce que vous devez retenir sur chaque solution avant d'entrer dans les détails. La transmission par chaîne mécanique repose sur l'engrènement de rouleaux dans les dents de pignons. Elle affiche un rendement de 97 à 99 % selon les normes ISO et données fabricants. Application type : convoyeurs industriels, machines agricoles. La courroie transmet le mouvement par adhérence ou par crantage (courroie synchrone). Rendement : 92 à 97 %. Application type : machines-outils, électroménager, climatisation. L'engrenage assure une transmission directe par contact entre dents, sans glissement possible. Rendement : 95 à 99 %. Application type : réducteurs industriels, boîtes de vitesses. Le cardan transmet la puissance entre deux arbres désalignés. Rendement : 95 à 98 %. Application type : véhicules tout-terrain, machines agricoles mobiles. Type Rendement Distance entre axes Maintenance Cas d'usage typique Chaîne à rouleaux 97-99 % Moyenne à longue Lubrification régulière Convoyage, manutention Courroie 92-97 % Courte à longue Contrôle tension Machines-outils, HVAC Engrenage 95-99 % Courte Lubrification huile bain Réducteurs, boîtes de vitesses Cardan 95-98 % Variable Graissage joints Véhicules, machines mobiles La transmission de puissance industrielle ne se résume donc pas à une seule technologie universelle. Chaque solution a son terrain de jeu. La transmission par chaîne à rouleaux : anatomie, normes et dimensionnement Anatomie d'une chaîne à rouleaux Comprendre comment fonctionne une chaîne de transmission, c'est d'abord comprendre ses composants. Une chaîne à rouleaux est un assemblage modulaire de six éléments : les plaques extérieures et intérieures (qui encaissent la traction), les axes (pivots traversant les plaques extérieures), les douilles (qui protègent les axes de l'usure directe), les rouleaux (qui tournent librement pour réduire le frottement à l'engrènement) et l'attache rapide (maillon de jonction démontable sans outil). C'est cette conception modulaire, remarquablement simple, qui explique la longévité exceptionnelle du système dans les environnements exigeants. La norme ISO 606 : le référentiel à connaître La norme ISO 606 définit les pas de chaîne, de 6,35 mm à 76,2 mm, ainsi que les charges de rupture minimales et les tolérances dimensionnelles. Le pas, c'est la distance entre deux axes consécutifs : c'est le premier paramètre à identifier lors d'un remplacement. Les chaînes sont classées par numéro normalisé (06B, 08B, 10B, 16B...), ce qui garantit l'interchangeabilité entre fabricants. Un avantage non négligeable sur le terrain. Dimensionnement : les 3 critères clés Pour choisir la bonne transmission par chaîne mécanique, trois paramètres sont déterminants : la puissance à transmettre (en kW), la vitesse du pignon moteur (en tr/min) et le facteur de service (charge régulière ou à chocs). En application industrielle standard, un coefficient de sécurité minimal de 7 est recommandé par rapport à la charge de rupture. Pour sélectionner directement une chaîne conforme, explorez notre gamme de chaîne de transmission classée par pas ISO. Courroie, engrenage ou cardan : ce qu'il faut retenir de chaque solution Ces trois technologies couvrent des besoins bien distincts. Voici l'essentiel pour décider rapidement. La courroie se décline en trois variantes : plate, trapézoïdale et synchrone (crantée). Elle s'impose naturellement quand le silence est une priorité absolue, en machines-outils ou en électroménager par exemple. Attention cependant : elle ne supporte pas les couples élevés et se dégrade rapidement en environnement huileux. Un glissement résiduel peut aussi fausser la précision cinématique. L'engrenage offre le meilleur rendement de la gamme et une précision cinématique parfaite, sans aucun glissement. C'est la solution de référence pour les réducteurs industriels, les boîtes de vitesses et l'horlogerie industrielle. Son inconvénient principal reste son coût de fabrication élevé, et la distance entre axes est nécessairement limitée par la taille des roues dentées. Le cardan (ou arbre à joints de cardan) résout un problème que les autres transmissions ne peuvent pas traiter : transmettre un mouvement entre deux arbres désalignés, jusqu'à 35° d'angle. Indispensable en automobile, sur les véhicules agricoles et les machines mobiles. Sa limite : la vitesse de rotation et l'usure s'accélèrent fortement à grands angles. À intégrer dès la conception, pas en dépannage. Comment choisir entre ces 4 solutions : un arbre de décision en 3 questions Pas besoin d'un calcul complexe pour orienter votre choix. Trois questions suffisent. Question 1 : Votre application nécessite-t-elle de transmettre des couples élevés (supérieurs à 500 Nm) sur une distance significative ? - Oui : orientez-vous vers la chaîne à rouleaux ou le cardan. - Non : passez à la question 2. Question 2 : Le bruit et les vibrations sont-ils des contraintes prioritaires dans votre environnement ? - Oui : la courroie synchrone ou l'engrenage hélicoïdal sont vos alliés. - Non : passez à la question 3. Question 3 : Les axes moteur et récepteur sont-ils désalignés (angle supérieur à 5°) ? - Oui : le cardan est la seule solution adaptée. - Non : la chaîne à rouleaux s'impose comme le meilleur compromis coût, rendement et durabilité. Dans la majorité des applications industrielles, la transmission par chaîne mécanique reste la référence. Son rendement proche de 99 %, sa normalisation ISO et sa facilité d'entretien en font un choix difficile à battre. Pour démarrer votre sélection sur des bases solides, consultez directement les chaînes de transmission industrielles normalisées ISO de notre catalogue. Questions fréquentes sur les transmissions mécaniques Quels sont les 4 types de transmissions mécaniques ? Les quatre grands types de transmissions mécaniques sont : la chaîne à rouleaux, la courroie (plate, trapézoïdale ou synchrone), l'engrenage et le cardan (arbre à joints). Chacun répond à des contraintes différentes en termes de couple, de distance entre axes et d'environnement. Cet article détaille les caractéristiques et les rendements de chaque solution pour vous aider à choisir. Est-ce mieux une courroie ou une chaîne de transmission ? Cela dépend du contexte. La chaîne est supérieure pour les applications à couple élevé : son rendement atteint 99 % et elle ne glisse pas. La courroie est préférable quand le silence et la propreté sont prioritaires, par exemple en machines-outils ou en agroalimentaire. En milieu huileux ou poussiéreux, la chaîne résiste nettement mieux. Pour la maintenance, les deux solutions sont comparables, mais la chaîne bénéficie d'une interchangeabilité garantie par la norme ISO 606. Quels types de transmissions mécaniques sont utilisés en industrie ? En agroalimentaire et en manutention, la chaîne à rouleaux domine grâce à sa robustesse et sa normalisation. L'engrenage est incontournable dans les réducteurs et les boîtes de vitesses. La courroie synchrone s'impose en emballage et en machines-outils pour sa précision et son silence. Le cardan équipe les machines mobiles et les véhicules agricoles. Chaque secteur a ses préférences, dictées par les contraintes de couple, de vitesse et d'environnement. Comment fonctionne une chaîne de transmission ? Le fonctionnement d'une chaîne de transmission repose sur un principe d'engrènement mécanique : chaque rouleau vient se loger entre deux dents du pignon, et la charge se répartit simultanément sur plusieurs maillons. Les rouleaux tournent librement autour des douilles, ce qui réduit le frottement et limite l'usure. Le pas ISO (distance entre deux axes consécutifs) est le paramètre central pour assurer la compatibilité entre chaîne et pignons. Un entretien régulier par lubrification suffit à maintenir un rendement proche de 99 % sur la durée.

Comment reconnaître un profil PJ parmi les courroies poly-V Vous avez devant vous une courroie striée, avec ses petites nervures longitudinales bien visibles, et vous vous demandez si c'est bien un profil J. Bonne question. Parce que se tromper de profil, c'est la garantie d'une courroie qui saute au premier démarrage. La courroie poly-V (aussi appelée courroie micro-V, multi-V ou courroie striée) se décline en plusieurs profils normalisés : PH, PJ, PK, PL, PM. Chaque lettre correspond à un pas différent entre les nervures. Et ces profils ne sont pas interchangeables. Point. Le profil J, celui qui nous intéresse ici, est de loin le plus répandu dans l'électroportatif et l'outillage domestique. Sa courroie striée profil J se reconnaît à deux dimensions clés, gravées dans la norme ISO : Pas entre nervures : 2,34 mm Hauteur de nervure : environ 1,6 mm Petit tableau de référence rapide pour ne plus confondre : Profil Pas entre nervures Application typique PH 1,60 mm Électroménager petit format PJ 2,34 mm Outillage, électroportatif PK 3,56 mm Automobile, machines industrielles L'erreur la plus fréquente ? Confondre PJ et PK. La différence de 1,22 mm de pas peut sembler minime sur le papier, mais en pratique, la courroie PJ glisse hors de la gorge d'une poulie PK immédiatement. Retenez les 2,34 mm, c'est votre boussole. Lire une désignation PJ sans se tromper La nomenclature d'une courroie PJ est en réalité très logique une fois qu'on en comprend la structure. Elle se compose toujours de deux éléments : Les lettres "PJ" : P pour poly-V, J pour le profil Un nombre entier : le développé en millimètres, c'est-à-dire la longueur totale de la courroie mise à plat Exemples concrets pour ancrer ça dans la réalité : PJ 307 : courroie courte, typique des outils de jardin et scies circulaires légères PJ 560 : très courante sur les bétonnières électriques PJ 414 : outillage compact, machines de petite puissance Ce qui est pratique avec cette norme, c'est que le chiffre est universel. Une courroie poly-V PJ 560 Optibelt RB, Hutchinson Flexonic ou Gates, c'est la même longueur développée. Ce n'est pas une référence propriétaire, c'est un standard ISO. Vous pouvez donc changer de marque sans crainte si la désignation normalisée est identique. Note importante : si votre courroie d'origine porte une référence machine type "OEM-4820" ou un code constructeur, convertissez-la en désignation normalisée avant de commander. Souvent, le marquage figure directement au dos de la courroie. Sinon, un coup de fil au fabricant de la machine suffit généralement. Pour retrouver toutes les références disponibles, consultez notre sélection de courroies PJ. Mesurer sa courroie usée sur le terrain : méthode pas à pas La courroie est fichue mais vous n'avez plus la référence ? Pas de panique. Voici comment s'en sortir en trois étapes. Étape 1 : mesurer la longueur développée. Passez une ficelle souple dans les gorges des poulies en place sur la machine (poulies immobiles), marquez les deux extrémités qui se rejoignent, puis mesurez la ficelle à plat. C'est votre développé. Si les poulies sont inaccessibles, utilisez la formule suivante : (distance entre centres x 2) + (pi x diamètre moyen des poulies). Approximatif, mais suffisant pour s'orienter. Étape 2 : compter les nervures. C'est ce qui détermine la largeur de la courroie poly-V. Les courroies PJ courantes ont entre 3 et 10 nervures selon la puissance transmise. Comptez-les sur l'ancienne courroie ou directement sur la gorge de la poulie. Étape 3 : vérifier le profil. Un calibre ou même une règle graduée vous permet de contrôler le pas de 2,34 mm entre deux nervures. En cas de doute, comparez visuellement avec une courroie PJ de référence. Côté tolérance : une variation de plus ou moins 5 mm sur le développé est généralement acceptable à la commande. En dessous de cette marge, vous pouvez commander en toute confiance. Pour vous donner une idée des deux extrêmes de longueur disponibles, pensez à la courroie PJ 414 Poly-V pour les machines compactes, jusqu'à la courroie PJ 2489 Poly-V pour les équipements de grande longueur. Choisir sa marque selon l'application : Optibelt, Hutchinson ou Gates ? Les trois grandes marques du marché proposent toutes des courroies poly-V en profil PJ, mais elles n'ont pas exactement le même positionnement. Voici ce qu'il faut savoir. Optibelt RB (Allemagne) : excellente résistance à la chaleur et aux huiles. C'est la référence pour l'outillage professionnel et les applications industrielles légères. Rapport qualité/prix solide sur le long terme. Hutchinson Flexonic (France) : très bonne flexibilité à basse température, ce qui en fait le choix idéal pour les machines de jardin et les bétonnières utilisées en extérieur. La courroie Hutchinson PJ 560 Flexonic et la courroie Flexonic PJ 307 sont parmi les références les plus disponibles sur le marché. Gates Micro-V (USA) : standard bien implanté, particulièrement adapté au remplacement sur électroportatif grand public. Côté budget : une courroie PJ courante tourne entre 5 et 20 euros. Les longueurs atypiques peuvent dépasser 30 euros. Mon conseil ? Ne faites pas du prix le seul critère. Une Optibelt à 15 euros tiendra deux ans. Une copie sans marque à 5 euros lâchera peut-être en deux semaines. Le calcul est vite fait. Certains équipementiers proposent aussi des kits micro-V (courroie + tendeur) pour simplifier la maintenance complète en une seule commande. À considérer si votre tendeur montre des signes de fatigue. Jetez un oeil à la courroie PJ 2337 Poly-V pour les applications de longueur intermédiaire. Les erreurs classiques qui font commander la mauvaise courroie Quatre erreurs reviennent systématiquement. Les voici, sans détour. Erreur 1 : confondre PJ et PK Une différence de 1,22 mm de pas, et la courroie sort de la gorge immédiatement au démarrage. La courroie poly-V PJ et la courroie PK sont totalement incompatibles. Vérifiez toujours le profil en premier. Erreur 2 : mesurer la longueur externe La longueur sur la face externe est toujours supérieure au développé nominal. L'écart peut atteindre 10 à 30 mm selon l'épaisseur. Mesurez toujours le développé (fibre neutre), pas le périmètre externe. Erreur 3 : ignorer le nombre de nervures Une courroie PJ 560 à 3 nervures et une PJ 560 à 6 nervures ont la même longueur mais pas la même capacité de transmission ni les mêmes poulies compatibles. Le nombre de nervures est tout aussi important que le développé. Pensez aussi à la courroie PJ 2489 Poly-V si vous avez une machine à grand entraxe. Erreur 4 : commander sur une référence machine propriétaire Certains fabricants utilisent leurs propres codes internes. La référence machine ne correspond pas toujours directement à la désignation ISO. Vérifiez toujours la correspondance avant de valider votre commande. Une courroie de bétonnière PJ 560 ou une courroie PJ 373 peuvent toutes deux se cacher derrière un code OEM obscur. Vous avez le profil, le développé et le nombre de nervures ? Alors vous pouvez commander avec confiance. C'est vraiment tout ce qu'il faut. Questions fréquentes sur la courroie poly-V PJ Qu'est-ce qu'une courroie poly-V ? Une courroie poly-V est une courroie à nervures longitudinales en V multiples, aussi appelée courroie micro-V ou courroie striée. Elle transmet la puissance par contact sur les flancs de ses nervures, ce qui la rend plus compacte et plus flexible qu'une courroie trapézoïdale classique. Elle s'adapte particulièrement bien aux poulies de petit diamètre et aux configurations à plusieurs renvois. Quels sont les deux grands types de courroies ? On distingue d'abord les courroies ouvertes (à section constante, vendues au mètre) et les courroies fermées (en boucle de longueur fixe, comme les courroies PJ). On peut aussi classer les courroies par leur forme : lisses, striées (poly-V) et crantées (synchrones). Les courroies PJ appartiennent à la famille des courroies fermées et striées. Quel est le prix d'une courroie striée poly-V ? Le prix d'une courroie poly-V varie entre 5 et 35 euros selon le profil, la longueur et la marque. Les références courantes comme la PJ 560 ou la PJ 307 se trouvent généralement autour de 8 à 15 euros. Pour comparer les tarifs réels et trouver la bonne référence, consultez notre collection de courroies PJ. C'est quoi un kit micro-V ? Un kit micro-V regroupe la courroie poly-V et le tendeur de remplacement, vendus ensemble en pack par certains équipementiers. L'intérêt est pratique : quand la courroie est usée, le tendeur l'est souvent aussi. Remplacer les deux en même temps évite une deuxième intervention quelques semaines plus tard.

Ce que cache vraiment une référence NTN comme KMJ85X92X20 Vous avez une cage à remplacer, vous retournez la pièce dans tous les sens, et vous lisez quelque chose comme KMJ85X92X20 gravé sur le métal. Et là, le doute s'installe. Est-ce que vous commandez exactement ça ? Y a-t-il des variantes ? Vous n'êtes pas seul dans cette situation. Bonne nouvelle : cette référence n'est pas un code arbitraire. Chaque segment vous dit quelque chose de précis. Voici comment la décortiquer, une fois pour toutes. K : cage à aiguilles sans bagues intérieure ni extérieure MJ : série métrique japonaise (dimensions en millimètres, norme JIS) 85 : diamètre intérieur (Fw) = 85 mm 92 : diamètre extérieur (Ew) = 92 mm 20 : largeur (C) = 20 mm Trois dimensions, deux lettres de série, et vous savez exactement ce que vous avez en main. Pour trouver votre pièce rapidement, consultez notre sélection de cages à aiguilles NTN : les références sont classées par dimensions, ce qui facilite vraiment la recherche. Et si vous avez besoin d'un roulement avec bagues, jetez un oeil à notre gamme de roulements à aiguilles pour comparer les deux familles. Les trois dimensions à relever avant toute commande Laissez-moi vous expliquer ça simplement. Pour bien choisir votre cage à aiguilles, vous avez besoin de trois mesures. Pas quatre, pas deux. Exactement trois, et dans le bon ordre. 1. Le diamètre intérieur (Fw) : c'est le diamètre de l'arbre qui roule directement dans la cage. Attention, c'est l'erreur classique : ne confondez pas l'alésage du logement avec le diamètre de l'arbre. Le Fw correspond à l'arbre, pas au trou dans la pièce réceptrice. 2. Le diamètre extérieur (Ew) : c'est le diamètre externe de la cage, celui qui s'appuie dans l'alésage du logement. 3. La largeur (C ou B selon les catalogues) : mesurez-la au pied à coulisse, face plane contre face plane. Un dixième de millimètre peut changer la référence. Pour illustrer concrètement : la cage à aiguilles KMJ85X92X18.8X a un diamètre intérieur et extérieur identique à la KMJ85X92X20, mais une largeur de 18,8 mm au lieu de 20 mm. Ce n'est pas interchangeable. Pour une taille médiane, la cage à aiguilles KMJ42X50X18.8XS illustre bien la logique : même largeur, dimensions réduites, et le suffixe S qui indique un rebord latéral de guidage. La sélection du bon roulement à aiguilles commence toujours par ces trois mesures. Savoir comment choisir sa cage à aiguilles, c'est avant tout savoir mesurer. Décrypter les suffixes : tolérance, matériau et lubrification cachés dans la référence Ces lettres après les chiffres ne sont pas là pour décorer la référence. Elles vous donnent des informations critiques sur le montage et les performances. Voici les suffixes les plus courants dans les références NTN : X : cage renforcée ou tolérance modifiée (résistance accrue aux sollicitations) S : rebord latéral de guidage, utile quand l'arbre peut subir de légères dérives axiales X1 : variante dimensionnelle proche de la version standard, souvent sur la largeur La cage à aiguilles KMJ40X46X14.3X1S cumule les suffixes X1 et S : variante dimensionnelle avec rebord de guidage. Deux informations en trois caractères. Côté montage, la tolérance à respecter pour la sélection du roulement à aiguilles NTN est généralement : arbre en h5 ou h6, logement en H6. Si vous sortez de ces tolérances, le jeu de fonctionnement sera faux et la durée de vie s'effondrera. Autre point souvent négligé : la dureté des surfaces. NTN recommande un minimum de HRC 58 sur les pistes de roulement. En dessous, les aiguilles vont marquer la surface rapidement, quelle que soit la qualité de la cage. Sur la lubrification : la cage à aiguilles sans bagues ne se lubrifie pas seule. C'est le montage qui doit amener la graisse ou l'huile jusqu'aux aiguilles. Pour les vitesses élevées, l'huile est préférable. Pour les charges lourdes à vitesse modérée, la graisse fait très bien le travail. Vérifier la compatibilité charge et vitesse sans appeler un distributeur Question concrète : comment savoir si la cage choisie supportera votre application ? Vous n'avez pas besoin de décrocher le téléphone. Deux paramètres suffisent. C (charge radiale dynamique de base) : la capacité à tenir dans le temps sous charge variable. C0 (charge radiale statique) : la capacité à tenir sous charge fixe sans déformation permanente. Ces deux valeurs figurent dans toutes les fiches techniques NTN. Règle simple pour savoir comment choisir sa cage à aiguilles selon la charge : Application standard (charge modérée, vitesse moyenne) : choisissez une cage dont C est au moins 1,5 fois votre charge réelle estimée. Application à chocs ou vibrations : multipliez par 2 à 3. La cage à aiguilles KMJ85X92X20 est un bon exemple : avec 20 mm de largeur sur un encombrement radial de seulement 3,5 mm, elle offre une capacité de charge radiale élevée dans un espace réduit. Point important : la cage à aiguilles supporte les charges radiales, pas les charges axiales. Si votre application impose des poussées axiales significatives, orientez-vous vers un roulement à aiguilles avec bagues, conçu pour gérer ces sollicitations combinées. La méthode en 5 étapes pour commander juste du premier coup Vous avez toutes les informations. Voici comment les utiliser en moins de 5 minutes, chrono en main. Mesurez les trois dimensions avec un pied à coulisse : diamètre intérieur (Fw), diamètre extérieur (Ew), largeur (C). Notez-les dans cet ordre. Identifiez le préfixe de série : KMJ pour la série métrique japonaise, K pour les autres séries métriques, KBK pour les séries américaines. Lisez les suffixes : X, S, X1... Comparez avec ce que vous avez déposé. Un suffixe manquant ou ajouté change la pièce. Vérifiez la charge dynamique C de la référence retenue dans la fiche produit. Elle doit couvrir votre besoin avec la marge de sécurité adaptée. Contrôlez l'état des surfaces avant de monter : dureté suffisante, état de surface propre, alésage et arbre dans les tolérances. Une cage à aiguilles NTN montée sur une piste abîmée ne tient pas, peu importe les dimensions exactes. Ces cinq étapes, avec les bonnes références sous les yeux, se bouclent facilement en moins de 5 minutes. Rendez-vous directement sur notre collection de cages à aiguilles pour trouver votre référence et finaliser votre commande. Questions fréquentes sur les cages à aiguilles Qu'est-ce qu'une cage à aiguilles ? Une cage à aiguilles est un roulement composé de rouleaux cylindriques très fins (les aiguilles) maintenus parallèles et régulièrement espacés par une armature (la cage). Contrairement à un roulement classique, elle ne possède pas de bagues intérieure ni extérieure : elle roule directement sur l'arbre et dans l'alésage du logement. À quoi sert une cage à aiguilles ? Elle sert à réduire les frottements entre deux pièces en rotation, à supporter des charges radiales importantes, et à optimiser l'encombrement radial dans les mécanismes compacts. C'est la solution idéale quand l'espace est limité mais que la charge est élevée. Comment choisir sa cage à aiguilles ? Trois critères suffisent pour bien choisir une cage à aiguilles : les dimensions exactes (diamètre intérieur Fw, diamètre extérieur Ew, largeur C) relevées au pied à coulisse, la charge radiale requise comparée à la valeur C de la fiche technique, et la compatibilité des surfaces de roulement (dureté HRC 58 minimum). Où se situe la cage à aiguilles dans un mécanisme ? Elle se positionne entre l'arbre (surface de roulement intérieure) et le logement (surface de roulement extérieure). Sans bagues propres, elle est directement en contact avec les pièces mécaniques environnantes. C'est pour ça que la qualité et la dureté de ces surfaces sont aussi importantes que la sélection du roulement à aiguilles lui-même.

Ce que fait vraiment un palier tendeur dans une transmission Dans une ligne de production, un convoyeur ou une machine-outil, le palier tendeur remplit une fonction souvent sous-estimée : il maintient une tension constante sur l'organe de transmission, qu'il s'agisse d'une courroie trapézoïdale, d'une courroie dentée ou d'une chaîne. Sans ce maintien, la courroie patine, les à-coups se multiplient et le rendement s'effondre. On l'oublie jusqu'au jour où ça lâche. Le palier tendeur compense aussi l'allongement progressif de la courroie sous charge. Ce phénomène est inévitable : au fil des cycles, la courroie se détend. Le tendeur de courroie absorbe ces variations sans que vous ayez à démonter l'installation à chaque fois. C'est lui qui prolonge la durée de vie de l'ensemble, y compris les roulements, les arbres et les moteurs, en évitant les surcharges répétées. Un point de vocabulaire utile sur le terrain : le palier tendeur désigne l'ensemble palier plus roulement, tandis que le coulisseau tendeur est le support qui permet le déplacement linéaire de cet ensemble. Les deux fonctionnent ensemble, mais ce ne sont pas la même pièce. Confondre les deux peut mener à commander le mauvais composant. Pour compléter votre installation, vous pouvez aussi consulter notre gamme de paliers auto-aligneurs, particulièrement utile quand l'arbre présente un léger défaut d'alignement. Identifier un palier tendeur défaillant : les signaux à ne pas ignorer Un palier tendeur qui fatigue parle avant de casser. Si vous savez quoi écouter et regarder, vous évitez l'arrêt non planifié. Voici les symptômes les plus courants : Bruit sourd ou sifflement rythmique au niveau du tendeur, surtout en montée en charge Vibrations anormales perceptibles sur le carter ou la structure environnante Jeu latéral visible sur l'arbre lors d'une inspection visuelle ou au toucher (machine arrêtée) Usure irrégulière ou traces de frottement sur les flancs de la courroie Désalignement constaté entre le galet tendeur de courroie et les autres poulies Ces signaux ne sont jamais anodins. Un galet tendeur courroie qui vibre, c'est souvent le roulement interne qui commence à se dégrader. Et si vous laissez traîner ? La courroie finit par casser en pleine production. Dans le meilleur cas, vous perdez quelques heures. Dans le pire, l'arbre est rayé, le logement est endommagé, et la facture de réparation triple. Un remplacement préventif coûte toujours moins cher qu'une casse en charge. Avant d'intervenir : outillage et consignes de sécurité Pas question d'improviser. Voici ce qu'il vous faut avant de toucher au palier tendeur : Clés plates et à molette (jeu complet) Extracteur de roulement adapté au diamètre Comparateur ou jauge pour contrôler le jeu axial et radial Règle ou mètre pour vérifier l'alignement des poulies Graisse de montage (si le palier n'est pas prégraissé à vie) Tension-mètre pour le réglage final de la courroie Sur les consignes de sécurité, pas de compromis : Consignation LOTO obligatoire : électrique ET mécanique. La machine doit être cadenassée avant toute intervention. Port des EPI adaptés : gants anti-coupure, lunettes, chaussures de sécurité Vérification de l'état de l'arbre avant tout montage du nouveau palier Ce remplacement est tout à fait réalisable par un technicien de maintenance formé, avec le bon outillage. Ce n'est pas une opération réservée à un spécialiste externe, mais elle demande rigueur et méthode. Procédure de démontage et remontage du palier tendeur : les étapes dans l'ordre Voici la procédure telle qu'on la fait sur le terrain, sans raccourcis : Consigner la machine et relâcher manuellement la tension de la courroie via le système de réglage du tendeur de courroie. (Point critique : ne jamais intervenir sous tension résiduelle.) Repérer la position angulaire du tendeur avant démontage (photo ou marquage). Ça vous fait gagner du temps au remontage. Démonter la courroie, puis retirer le palier tendeur défaillant. Utiliser l'extracteur si le palier est serré sur l'arbre. Contrôler l'état de l'arbre : rayures, ovalisation, jeu. (Si l'arbre est endommagé, le remplacer avant de monter le nouveau palier, sinon le roulement est mort en quelques heures.) Nettoyer le logement et vérifier l'alignement du support. Un logement oxydé ou déformé compromet le montage. Monter le nouveau palier tendeur UKT217H Ø85mm SNR en respectant le sens de montage indiqué sur la pièce. Serrer à la valeur de couple préconisée. (Ne pas frapper au marteau sur le roulement.) Remettre la courroie en tension et vérifier le réglage au comparateur ou tension-mètre. (Point critique : une tension trop faible fait patiner, trop forte surcharge les roulements.) Déconsigner et effectuer un test à vide d'au moins 5 minutes, puis un test en charge. Surveiller les bruits et les vibrations. Si vous avez besoin de changer le galet tendeur de courroie en même temps, c'est l'étape 3 qui s'y prête. Profitez-en pour inspecter l'ensemble des accessoires de transmission. Choisir le bon palier de remplacement SNR selon le diamètre d'arbre Choisir un palier tendeur SNR au bon diamètre d'alésage, c'est non-négociable. Un palier trop grand crée du jeu, un palier trop serré abîme l'arbre au montage. Voici un tableau de correspondance rapide : Diamètre d'arbre Référence SNR Lien produit 60 mm UKT212H Palier tendeur UKT212H, alésage 60 mm 65 mm UKT213H Palier tendeur UKT213H, alésage 65 mm 75 mm UKT215H Palier tendeur UKT215H, alésage 75 mm 80 mm UKT216H Palier tendeur UKT216H, alésage 80 mm 85 mm UKT217H Voir lien section 4 La gamme SNR est une référence industrielle fiable : fabrication européenne, tolérances serrées, compatibilité avec les standards ISO. SNR fait partie du groupe NTN, ce qui garantit une traçabilité et une disponibilité pièces à long terme. Ces références sont disponibles en stock pour limiter vos temps d'arrêt. Questions fréquentes sur le palier tendeur et le tendeur de courroie C'est quoi un tendeur de courroie en contexte industriel ? Un tendeur de courroie est un dispositif mécanique qui maintient une tension constante sur une courroie de transmission dans une installation industrielle (convoyeur, machine-outil, ligne de production). Il se compose d'un palier tendeur (ensemble palier et roulement) monté sur un coulisseau réglable. Son rôle est de compenser l'allongement progressif de la courroie et d'éviter tout patinage ou surcharge sur les composants de la transmission. Quels sont les symptômes d'un tendeur de courroie hors service ? Les signes les plus courants sont un bruit sourd ou un sifflement rythmique au niveau du galet tendeur de courroie, des vibrations anormales sur la structure, un jeu latéral perceptible sur l'arbre, une usure irrégulière de la courroie et un désalignement visible. Dès qu'un de ces symptômes apparaît, planifiez l'intervention rapidement. Que se passe-t-il si un tendeur de courroie tombe en panne ? Les conséquences peuvent être sévères : casse de courroie en pleine production, endommagement de l'arbre, voire détérioration des roulements et des poulies. Résultat : un arrêt de production non planifié, souvent bien plus coûteux que la pièce de remplacement elle-même. Un palier tendeur défaillant non traité multiplie les dégâts collatéraux. Puis-je remplacer moi-même un tendeur de courroie ? Oui, si vous êtes technicien de maintenance formé et que vous disposez de l'outillage adapté (extracteur, comparateur, tension-mètre). La procédure est accessible avec de la méthode et le respect strict des consignes LOTO. En revanche, sans formation spécifique ni outillage approprié, il vaut mieux faire appel à un technicien qualifié pour éviter les erreurs de montage qui endommagent le nouveau palier tendeur dès la première mise en route.

Ce que change réellement le nombre de gorges dans une transmission Si vous explorez notre sélection de poulie trapézoïdale, vous avez forcément croisé la question : une gorge ou deux ? Ce n'est pas qu'une question de place disponible. Le nombre de gorges conditionne directement la puissance transmissible, les efforts sur l'arbre, et la fiabilité globale de votre installation. Concrètement, chaque gorge accueille une courroie. La puissance totale transmissible est la somme des puissances individuelles de chaque courroie, corrigée par un coefficient Cz compris entre 0,95 et 0,98 selon le nombre de brins. Ce coefficient traduit le fait que la répartition de charge entre courroies n'est jamais parfaitement homogène : une courroie prend légèrement plus que l'autre. Pour une transmission multi-courroie, cela signifie que deux courroies ne donnent pas exactement le double d'une seule. Voilà un point souvent négligé sur la poulie 1 gorge vs 2 gorges : la différence entre ces deux configurations ne se résume pas à la puissance. Une poulie 2 gorges double la charge radiale appliquée à l'arbre et aux roulements. C'est mécanique, inévitable. Autre contrainte à ne pas sous-estimer : en montage 2 gorges, les deux courroies doivent impérativement être appariées, c'est-à-dire issues du même lot de fabrication. Une légère différence de longueur entre deux courroies suffit à créer un déséquilibre de tension, une usure accélérée, voire un glissement asymétrique. Ce n'est pas une précaution théorique, c'est une exigence de base pour garantir la durée de vie du montage. Tableau comparatif des puissances transmissibles en profil SPZ Pour vous aider à dimensionner votre choix, voici des valeurs indicatives de puissances transmissibles par gorge et pour 2 gorges, en profil SPZ, sur les diamètres courants de la gamme. Ces données sont cohérentes avec les normes ISO 22 et correspondent à un rapport de transmission de 1, pour une durée de service de 10 h/jour. Diamètre (mm) Vitesse (tr/min) 1 gorge (kW) 2 gorges (kW, Cz = 0,95) Ø63 750 0,50 0,95 Ø63 1000 0,65 1,24 Ø63 1450 0,95 1,81 Ø63 1800 1,15 2,19 Ø63 3000 1,65 3,14 Ø67 750 0,55 1,05 Ø67 1000 0,72 1,37 Ø67 1450 1,05 2,00 Ø67 1800 1,28 2,43 Ø67 3000 1,85 3,52 Note : valeurs indicatives pour rapport de transmission i = 1 et 10 h/jour. Un coefficient de service doit être appliqué selon l'application (démarrages fréquents, chocs, etc.). Valeurs exactes à vérifier dans les catalogues fabricants (normes ISO 22). Les références de poulie trapézoïdale SPZ / Z disponibles en version 2 gorges en fonte sont typiquement utilisées dans ces plages de puissance. Retrouvez l'ensemble des dimensions et profils dans notre gamme de poulies trapézoïdales. Quand passer à 2 gorges : les trois situations qui imposent le choix Pas besoin de 2 gorges dans tous les cas. Mais dans certaines configurations, c'est non négociable. Voici les trois situations les plus courantes rencontrées en maintenance industrielle. Puissance insuffisante en 1 gorge. C'est le cas le plus simple. Vous avez besoin de transmettre 2,5 kW sur un arbre avec une poulie SPZ Ø63 à 1450 tr/min : une gorge seule plafonne à 0,95 kW, deux gorges vous amènent à 1,81 kW. Avec un profil de diamètre plus grand ou un profil SPA, on peut parfois s'en sortir autrement, mais si la configuration impose le SPZ Ø63, la transmission multi-courroie devient obligatoire. Démarrages fréquents et chocs importants. Compresseurs à pistons, concasseurs, presses : ces machines génèrent des pics de couple qui dépassent largement la puissance nominale. Même si la puissance moyenne reste dans les limites d'une gorge, les pics répétés dégradent rapidement la courroie. Passer à 2 gorges répartit ces chocs et multiplie par deux la surface de contact. Redondance et sécurité opérationnelle. En montage 2 gorges, si une courroie cède, la machine continue de fonctionner sur la courroie restante, à puissance réduite. Cela permet une maintenance planifiée plutôt qu'un arrêt d'urgence. Pour les lignes de production critiques, cet argument seul justifie le surcoût par rapport à une poulie trapézoïdale SPZ / Z de qualité en 1 gorge. L'impact sur l'arbre et les roulements : un point souvent sous-estimé Franchement, c'est le point que la plupart des dossiers de maintenance oublient. On calcule la puissance, on vérifie le profil de courroie, et on commande la poulie multi-gorge industrielle sans revoir le dimensionnement des roulements. Erreur classique. En montage 2 gorges, la charge radiale appliquée à l'arbre double. Une courroie trapézoïdale SPZ en service génère une force radiale de l'ordre de 100 à 300 N selon le diamètre et la puissance transmise (valeurs indicatives). Avec deux courroies, cette force se cumule directement. La formule simplifiée est la suivante : Fr = 2 × T1 × sin(β/2), où T1 est la tension du brin tendu et β l'angle d'enroulement. En pratique, l'angle d'enroulement d'une transmission bien dimensionnée dépasse 150°, ce qui rapproche sin(β/2) de 1 et rend la charge radiale totale très proche de 2 × T1. Conséquence directe : la durée de vie des roulements peut être divisée par deux si ceux-ci ne sont pas dimensionnés pour absorber cette charge supplémentaire. Avant tout passage à 2 gorges, vérifiez la charge radiale dynamique admissible de vos paliers dans les spécifications fabricants. C'est une étape non négociable pour toute application de poulie 2 gorges en transmission industrielle. La bonne nouvelle : les poulies équipées d'un moyeu amovible de type Taper-Lock (présent sur les références poulie trapézoïdale SPA / A de la gamme) facilitent grandement le montage et le démontage, ce qui réduit les risques de détérioration de l'arbre lors des interventions de maintenance. SPA ou SPZ : quel profil choisir selon la puissance et la configuration La différence entre SPZ et SPA tient principalement à la section de courroie. Le profil SPZ est conçu pour les petites et moyennes puissances, avec une section étroite adaptée aux petits diamètres. Le profil SPA dispose d'un flanc plus large, ce qui lui permet de transmettre des puissances légèrement supérieures sur la même plage de diamètres. Voilà la logique de sélection : si une poulie trapézoïdale SPA / A en 1 gorge couvre votre besoin de puissance, inutile de passer à 2 gorges SPZ. La différence entre 1 gorge et 2 gorges sur un profil inférieur peut être compensée par un profil supérieur en 1 gorge : moins de contrainte sur les roulements, montage plus simple, coût de maintenance réduit. Exemple concret : besoin de 1,8 kW à 1450 tr/min. Un SPZ Ø63 en 2 gorges couvre exactement ce besoin (1,81 kW). Mais un SPA de diamètre équivalent en 1 gorge peut atteindre 2,0 à 2,2 kW par gorge selon la référence, sans la contrainte d'appariement des courroies. Les deux profils sont disponibles en versions 1 gorge et 2 gorges avec moyeux amovibles 1008 et 1108 pour s'adapter à différents diamètres d'arbre. Questions fréquentes Quels sont les 3 types de poulies en usage industriel ? En transmission industrielle, on distingue les poulies lisses (utilisées pour le guidage ou le renvoi de courroies plates), les poulies à gorges trapézoïdales (les plus courantes, pour les courroies SPZ, SPA, SPB, SPC), et les poulies poly-V (pour les courroies à nervures multiples, sur des applications compactes à haute vitesse). Chaque type correspond à une famille de courroies normalisées. Quelle est la différence concrète entre une poulie 1 gorge et une poulie 2 gorges ? Une poulie 2 gorges accueille deux courroies en parallèle, ce qui augmente la puissance transmissible (multipliée par environ 1,9 avec le coefficient Cz). Elle double également la charge radiale sur l'arbre et les roulements. Les deux courroies doivent être appariées (même lot) pour une répartition homogène des efforts. La poulie 2 gorges en transmission offre aussi une sécurité par redondance en cas de rupture d'une courroie. Comment choisir le nombre de gorges pour ma transmission ? Trois critères guident le choix : la puissance à transmettre (comparez avec la capacité par gorge du profil retenu), le type d'application (chocs et démarrages fréquents imposent souvent la transmission multi-courroie), et la capacité radiale de vos roulements. Si un profil supérieur en 1 gorge couvre le besoin, c'est souvent la solution la plus simple et la plus économique à long terme.

Qu'est-ce qu'un palier à semelle et comment fonctionne-t-il ? Un palier à semelle est un support de roulement conçu pour maintenir un arbre tournant en position tout en absorbant les inévitables défauts d'alignement présents sur les machines industrielles. Si vous cherchez notre sélection de palier à semelle, vous trouverez des modèles adaptés à une large gamme d'applications. Concrètement, le "roulement palier à semelle" désigne l'ensemble complet formé de trois éléments : un corps en fonte grise ou en tôle emboutie, un roulement à rotule sur billes (insert de type UC ou UK), et une semelle boulonnée fixée directement sur le bâti. C'est cette combinaison qui lui donne sa robustesse et sa facilité de montage. Ce qui le distingue vraiment, c'est sa capacité d'auto-alignement. Le palier à semelle auto-aligneur tolère des désalignements angulaires allant jusqu'à 2 à 3 degrés, ce qui le rend indispensable quand l'alignement parfait est tout simplement impossible à garantir en conditions réelles. Il appartient d'ailleurs à la grande famille des paliers auto-aligneurs, une gamme plus large qui inclut d'autres géométries de corps. Les différents types de paliers à semelle et leurs matières : tableau comparatif Deux grandes familles de corps dominent le marché. Voici comment elles se distinguent concrètement : Type de corps Avantages Applications typiques Fonte grise (GG20) Rigidité élevée, bonne résistance aux chocs, capacité de charge supérieure Industrie lourde, convoyeurs, machines agricoles Tôle emboutie (acier) Légèreté, coût réduit, encombrement faible Ventilation, petites machines, applications légères Inox / traitement anti-corrosion Résistance chimique, facilité de nettoyage Agroalimentaire, industrie chimique, milieux humides Autre distinction importante : la série UK (comme le palier à semelle SNR de type UKP) utilise une bague d'adaptation conique. Résultat : montage et démontage simplifiés, sans outil spécifique. La série UC, elle, s'appuie sur une bague cylindrique avec vis de pression. Les deux approches sont valides, mais la série UK gagne du terrain en maintenance industrielle. Sur le marché, les références palier à semelle SKF et palier à semelle INA sont également très répandues. Les tolérances et dimensions restent largement interchangeables entre marques pour les séries standard. Les critères techniques décisifs pour bien dimensionner votre palier Savoir comment choisir un palier, c'est avant tout savoir quelles questions poser. Voici les quatre critères que vous ne pouvez pas ignorer. Diamètre d'alésage : c'est votre point de départ absolu. Les paliers à semelle couvrent généralement des diamètres de 20 mm à 90 mm. Le diamètre doit correspondre exactement à celui de votre arbre, sans tolérance approximative. Les demandes terrain les plus fréquentes concernent le palier à semelle de diamètre 20 et le palier à semelle de diamètre 30, deux tailles incontournables pour les machines légères et moyennes. Charge radiale et axiale : un sous-dimensionnement en charge est la première cause de défaillance prématurée, et c'est souvent ce qu'on voit en maintenance. Les séries UKP SNR supportent des charges dynamiques allant de 11 kN à 35 kN selon le diamètre. Ne négligez pas la composante axiale si votre arbre subit des poussées longitudinales. Facteur DN (vitesse) : ce facteur correspond au produit du diamètre d'alésage (en mm) par la vitesse de rotation (en tr/min). Pour les paliers à semelle standard, la limite se situe généralement entre 150 000 et 200 000. Au-delà, le roulement intégré chauffe et sa durée de vie chute drastiquement. Conditions environnementales : plage de température standard de -20°C à +120°C, joints à lèvres renforcés en présence de poussière ou d'humidité, corps inox pour les environnements corrosifs. La grande majorité des paliers SNR sont livrés pré-graissés, mais ils sont équipés d'un graisseur pour regraissage en service. À ne surtout pas oublier en maintenance préventive. Sélectionner le bon modèle SNR selon le diamètre d'alésage Pour vous aider à choisir rapidement, voici les principales références de la gamme SNR disponibles : Diamètre d'alésage Référence SNR Charge dynamique de base (C) Lien produit 30 mm UCP206 ~15 kN Palier à semelle UCP206 - Ø30mm - SNR 40 mm UCPE208 ~17 kN Palier à semelle UCPE208 - Ø40mm - SNR 45 mm UKP209H ~16 kN UKP209H 55 mm UKP211H ~21 kN UKP211H 65 mm UKP213H ~30 kN UKP213H Ces valeurs de charge sont indicatives et doivent être vérifiées dans le catalogue SNR officiel avant toute commande. Pour les diamètres non listés ici (20 mm, 30 mm et au-delà de 65 mm), vous pouvez voir tous nos paliers à semelle SNR dans la collection complète. Remplacer uniquement le roulement ou le corps : ce qu'il faut savoir Voici une information que beaucoup de techniciens ignorent : il n'est pas obligatoire de remplacer le palier à semelle dans son intégralité. Corps et roulement sont deux éléments distincts, commandables séparément. Deux cas de figure se présentent régulièrement sur le terrain. Premier cas : seul le roulement est usé, le corps est intact. Vous commandez uniquement l'insert UC ou UK correspondant à la référence de votre palier. Second cas : le corps est fissuré ou corrodé, mais le roulement est encore en bon état. Vous commandez uniquement le corps de remplacement. Cette modularité représente un avantage économique réel : le roulement auto-aligneur représente environ 60 à 70 % du coût d'un palier complet. Autant ne payer que ce qui est vraiment défaillant. Les séries SNR UKP utilisent des inserts à bague conique, ce qui simplifie encore le remplacement à froid avec une simple clé plate. En cas de doute sur la référence à commander, cherchez le marquage gravé directement sur le corps ou sur la bague du roulement. C'est votre meilleur point de départ avant de contacter votre distributeur. Questions fréquentes sur les paliers à semelle Comment fonctionne un palier à semelle ? Un palier à semelle intègre un roulement à rotule sur billes qui compense les défauts d'alignement angulaire jusqu'à 2-3 degrés. Le corps est boulonné sur le bâti via la semelle plate, et une bague de serrage (ou bague conique sur les séries UK) fixe l'ensemble sur l'arbre. Simple, robuste, efficace. Quelle est la différence entre un palier lisse et un palier à semelle ? Un palier lisse, ou coussinet, fonctionne par glissement direct sans éléments roulants. Il convient aux faibles vitesses et charges légères. Le palier à semelle intègre un roulement à billes, donc un contact roulant : rendement supérieur, échauffement réduit, maintenance allégée et durée de vie plus longue sous charge dynamique. Quels sont les différents types de paliers ? On distingue principalement le palier à semelle (fixation par bride plate), le palier applique (bride latérale), le palier pendulaire (fixation par le dessus), le palier de guidage et le palier lisse. Pour les arbres horizontaux en industrie générale, le palier à semelle reste le choix le plus courant grâce à sa polyvalence. Comment calculer le palier à semelle adapté à son application ? Partez du diamètre d'arbre, calculez la charge radiale équivalente, puis vérifiez le facteur DN (diamètre x RPM). Comparez ensuite à la charge dynamique de base C du roulement sélectionné. Un ratio C/P supérieur à 3 est généralement recommandé pour viser une durée de vie de 20 000 heures minimum.

Ce que le roulement à aiguilles fait mieux que les autres Un roulement à aiguilles utilise des rouleaux cylindriques de très faible diamètre dont le rapport longueur/diamètre atteint entre 3 et 10. Résultat : une capacité de charge radiale élevée pour un encombrement radial minimal, deux critères rarement réunis dans le même composant. C'est précisément ce compromis qui en fait le choix naturel dans les mécanismes compacts : boîtes de vitesses, axes de pistons, galets de convoyeurs, bras de robots. Partout où la place manque mais où la charge est là. Choisir le bon roulement à aiguilles, ce n'est pas feuilleter un catalogue au hasard. C'est répondre à 5 questions dans le bon ordre. Voici lesquelles. Question 1 : quelle est la dureté de surface de mon arbre ? C'est le critère le plus souvent négligé sur le terrain. Et pourtant, il conditionne tout. Contrairement à un roulement à billes, un roulement à aiguilles sans bague intérieure utilise directement la portée d'arbre comme chemin de roulement. La norme impose alors une dureté minimale de 58 à 64 HRC sur une profondeur de 0,4 à 1 mm selon le diamètre. Si votre arbre est en acier courant non traité (20 à 30 HRC), les aiguilles marquent la portée en quelques heures. L'application est détruite avant même d'avoir commencé. Attention, on va casser un mythe ici : une belle finition Ra ne compense pas l'absence de dureté. Un arbre rectifié mais non traité thermiquement ne convient pas. Aucune exception. Si la dureté de votre arbre est inconnue ou insuffisante, orientez-vous vers un roulement à aiguilles avec bague intérieure (type NK...R), qui embarque sa propre piste de roulement. Le NK20/16RCT est un exemple classique de roulement sans bague intérieure, arbre traité obligatoire. Si vous voulez la version avec bague intégrée, regardez le NK30/20R. La bague protège l'arbre et simplifie la maintenance. Question 2 : quelle charge radiale et quelle vitesse ? Ces deux critères vont toujours ensemble. Voici pourquoi. Le roulement à aiguilles excelle en charge radiale pure grâce au contact linéaire des aiguilles avec les pistes. Pour un même encombrement, il offre une capacité de charge dynamique 20 à 40 % supérieure à un roulement à rouleaux cylindriques classique. En revanche, il ne supporte pratiquement aucune charge axiale. Si votre application combine les deux, pensez directement à un roulement combiné avec une butée à aiguilles. Pour la vitesse de rotation, le choix de la cage est déterminant : Sans cage (complément d'aiguilles) : maximum de corps roulants, capacité de charge maximale, mais vitesse limitée par les frottements entre aiguilles. Cage polyamide : adaptée jusqu'à quelques milliers de tr/min sous charges modérées. Cage acier : préférable sous fortes charges et températures élevées. Règle simple à retenir : charge élevée et vitesse faible, optez pour le complément d'aiguilles sans cage. Vitesse modérée et charge standard, la cage polyamide suffit. Consultez le catalogue roulement à aiguilles NTN pour les valeurs exactes selon la référence. Question 3 : quel espace radial et axial est disponible dans le montage ? Sur le terrain, c'est souvent la contrainte d'encombrement qui décide à votre place. Autant l'anticiper. Si l'espace radial est très limité, la cage à aiguilles sans bague extérieure ni bague intérieure est la solution la plus compacte. L'alésage du carter fait office de chemin de roulement externe : vous gagnez chaque millimètre disponible. Si l'espace est moins contraint, un roulement complet avec bagues simplifie le montage et réduit les exigences sur l'arbre et le logement. Cas particulier : le galet de came. Quand la bague extérieure doit rouler directement sur une surface (came, rail profilé), il faut une bague épaisse et durcie. Les galets NTN sont conçus pour ça. Le galet de came NATR17XLL/3AS (Ø17 mm) couvre les applications compactes, et le galet de came NUKR52/3AS (Ø30 mm de tige) répond aux charges plus importantes. Erreur terrain classique : chercher à tout prix un roulement complet pour remplacer une cage à aiguilles d'origine, ce qui oblige à reusiner le carter. Respectez la configuration d'origine, vous vous éviterez des heures d'usinage inutile. Question 4 : quelle fréquence de maintenance est acceptable ? Cette question oriente directement le choix de la lubrification et de l'étanchéité. Ne la sous-estimez pas. Roulement ouvert avec regraissage périodique : adapté quand la maintenance préventive est planifiée et l'accès facile. Choisissez une graisse base lithium ou polyurée en conditions standard, haute température si la bague dépasse 80°C. À 1 500 tr/min sous charge modérée, comptez un regraissage tous les 3 à 6 mois en environnement propre. Roulement blindé ou avec joints : indispensable quand l'accès est difficile ou quand l'environnement est hostile (copeaux, eau, poussières). Le galet de came NUTR206/3AS en est un bon exemple : protection intégrée, longue durée de vie sans intervention. Sachez-le : l'absence de lubrification adaptée est la première cause de défaillance prématurée, avant même un mauvais dimensionnement. Et l'erreur terrain la plus fréquente ? Utiliser une graisse polyvalente trop fluide qui s'échappe des aiguilles sous effet centrifuge. Une graisse qui ne reste pas en place ne lubrifie pas. Questions fréquentes sur le roulement à aiguilles Qu'est-ce qu'un roulement à aiguilles ? Un roulement à aiguilles est un roulement à rouleaux cylindriques de très faible diamètre, avec un rapport longueur/diamètre compris entre 3 et 10. Cette géométrie lui confère une capacité de charge radiale élevée pour un encombrement radial minimal. En pratique, on le retrouve partout où la place est comptée mais la charge importante : boîtes de vitesses, axes de bielles, vérins hydrauliques, galets de convoyeurs. Roulement à aiguilles ou roulement cylindrique : lequel choisir ? Le roulement à aiguilles s'impose quand l'espace radial est limité et la charge radiale élevée : à encombrement égal, il offre 20 à 40 % de capacité de charge en plus. Le roulement cylindrique reprend l'avantage quand la vitesse de rotation est très élevée ou quand de légères charges axiales sont présentes. En résumé : espace contraint et charge forte, choisissez les aiguilles. Vitesse élevée ou charge axiale, optez pour le cylindrique. Quelles sont les utilisations typiques des roulements à aiguilles ? Les applications sont nombreuses : boîtes de vitesses automobiles et industrielles, axes de bielles de moteurs, vérins hydrauliques et pneumatiques, galets de convoyeurs, articulations de bras de robots. Dans tous ces cas, la compacité radiale et la capacité de charge sont les deux critères décisifs. Pour explorer les sous-familles disponibles, consultez nos produits de roulement aiguilles. Comment monter un roulement à aiguilles sans bague intérieure ? Trois étapes clés pour réussir ce montage. D'abord, vérifiez la dureté et la rugosité de la portée d'arbre : 58 à 64 HRC minimum, rugosité Ra max 0,4 microns. Ensuite, utilisez une douille de montage lisse du même diamètre que l'arbre pour guider les aiguilles sans les marquer pendant l'enfournage. Enfin, graissez les aiguilles avant montage pour maintenir la cage en position. Ces trois points concentrent 90 % des erreurs de montage observées sur le terrain.

Ce qu'est vraiment une courroie synchrone fermée Laissez-moi vous donner une définition claire, sans détour. Une courroie synchrone fermée est une boucle continue, sans jonction ni découpe, dotée d'une denture intérieure qui s'engrène mécaniquement dans des poulies crantées. Vous pouvez retrouver notre sélection de courroie synchrone fermée pour visualiser concrètement ce à quoi ressemble ce composant. Le mot "fermée" est important. Contrairement aux courroies ouvertes vendues au mètre et découpées sur chantier, celle-ci est livrée à longueur fixe. On appelle cette longueur la longueur primitive, exprimée en millimètres. C'est une donnée catalogue incontournable lors de la commande. Impossible de faire l'impasse dessus. Concernant la terminologie : la définition d'une courroie synchrone recouvre exactement la même réalité que celle d'une courroie dentée. "Synchrone" insiste sur la fonction, "dentée" sur la morphologie. Deux appellations, un seul produit. Dans notre gamme de courroies synchrones caoutchouc, vous retrouverez les deux appellations selon les fabricants. C'est précisément le principe de fonctionnement qui explique pourquoi ce type de courroie s'impose dans les applications à synchronisation stricte. Transmission positive : le principe qui change tout Voici le truc qui différencie fondamentalement la courroie synchrone de ses concurrentes. Une courroie trapézoïdale transmet le mouvement par adhérence : elle "colle" aux flancs de la poulie grâce à la friction. Sous charge variable, un glissement résiduel est inévitable. Vous perdez en précision, sans même vous en apercevoir. La courroie synchrone, elle, fonctionne par obstacle mécanique. Les dents s'imbriquent dans les gorges de la poulie. Résultat : zéro glissement. Le rapport de transmission reste constant quelle que soit la charge, la vitesse ou la température ambiante. C'est exactement ce qu'on appelle une transmission positive. La distinction entre courroie synchrone et asynchrone mérite d'être posée clairement : les courroies trapézoïdales, plates ou poly-V sont dites asynchrones car elles tolèrent ce glissement par nature. Les courroies synchrones, elles, n'en tolèrent aucun. Les chiffres parlent d'eux-mêmes. Le rendement d'une courroie synchrone atteint 98 à 99 %, contre 92 à 97 % pour une trapézoïdale. Et pour vous, technicien, les bénéfices sont directs : pas de tension initiale élevée à régler, faible charge sur les roulements, et une maintenance vraiment réduite. Difficile de faire mieux. Anatomie d'une courroie synchrone : ce qui se cache sous la denture Une courroie crantée synchrone n'est pas un simple élastomère découpé. C'est un assemblage précis de trois composants, chacun jouant un rôle bien défini. Le corps élastomère : en néoprène ou en polyuréthane selon l'application. Le néoprène convient parfaitement aux environnements avec huile ou chaleur modérée. Le polyuréthane, lui, offre une meilleure résistance chimique et à l'abrasion. Si vous travaillez dans un atelier poussiéreux ou avec des solvants, le polyuréthane est votre allié. Les câbles de traction : noyés dans le corps, ils reprennent les efforts de traction et garantissent la stabilité dimensionnelle. Fibre de verre en standard, kevlar pour les applications à forte dynamique (mouvements brusques, accélérations importantes). La denture : c'est le coeur du système. Son profil géométrique (flancs, pas, hauteur de dent) conditionne directement la qualité de l'engrènement avec la poulie. Une dernière chose souvent négligée : le dos de la courroie peut recevoir un tissu de nylon. Ce revêtement réduit le bruit et améliore le glissement en cas de contact avec un tendeur. Un détail qui compte sur les machines à cycle rapide. Profils de pas : choisir le bon standard pour son application C'est souvent là que les techniciens perdent du temps. Chaque profil de pas correspond à une plage d'utilisation précise. Voici un tableau synthétique pour vous aider à choisir rapidement. Profil Pas (mm) Plage de vitesse Applications typiques MXL 2,032 Faibles charges Instrumentation, médical XL 5,08 Charges légères Imprimantes, traceurs L 9,525 Charges moyennes Machines-outils légères H 12,7 Charges lourdes Industrie générale T2,5 / T5 / T10 / T20 2,5 à 20 Variable Robotique, automation, convoyage AT5 / AT10 / AT20 5 à 20 Précision élevée Convoyage précis, positionnement 3M / 5M / 8M / 14M (HTD) 3 à 14 Haute capacité Servo-moteurs, robotique Le profil HTD (dent arrondie) est particulièrement adapté aux servo-moteurs et aux fortes charges dynamiques. Gates, fabricant de référence mondial, utilise ces mêmes profils normalisés. Pour les entraxes courts en 3M, la courroie dentée 3M / 111 Optibelt Omega est un choix solide. Pour des longueurs primitives plus importantes dans ce même profil, orientez-vous vers la courroie dentée 3M / 120. Dimensionner sa courroie synchrone fermée : méthode et exemple chiffré Le calcul d'une courroie synchrone fait peur à beaucoup. En réalité, la méthode se déroule en 4 étapes logiques. Étape 1 : calculer la puissance de service. Multipliez la puissance nominale par le facteur de service Ks (entre 1,0 et 1,7 selon le type de machine). Une machine à chocs applique un Ks de 1,5 minimum. Étape 2 : choisir le profil. Croisez la puissance de service avec la vitesse de rotation. Le tableau de la section précédente vous oriente directement. Étape 3 : calculer la longueur primitive. La formule est la suivante : L = 2C + π(D1+D2)/2 + (D2-D1)²/4C Exemple concret : entraxe C = 200 mm, D1 = 30 mm, D2 = 60 mm. L = 2(200) + π(30+60)/2 + (60-30)²/(4×200) = 400 + 141,4 + 1,125 = 542,5 mm. On sélectionne la référence catalogue la plus proche, par exemple la courroie dentée 3M / 117 Optibelt Omega (longueur primitive 117 × 3 = 351 mm), en ajustant l'entraxe en conséquence. Étape 4 : vérifier le nombre de dents en prise. Le minimum recommandé est 6 dents. En dessous, le risque de saut de dent augmente fortement. Pour la tension de pose, référez-vous aux abaques fabricant : elle est nettement plus faible que pour les courroies à friction, ce qui protège vos roulements. Questions fréquentes sur la courroie synchrone Qu'est-ce qu'une courroie synchrone ? Une courroie synchrone est une boucle fermée dotée d'une denture intérieure qui s'engrène mécaniquement dans des poulies crantées. Elle fonctionne par transmission positive : zéro glissement, rapport de transmission constant quelle que soit la charge. C'est la solution de référence quand la synchronisation entre deux arbres est critique. Quelle est la durée de vie d'une courroie synchrone ? En conditions normales d'utilisation, attendez-vous à 10 000 à 30 000 heures de fonctionnement. En environnement abrasif, thermique sévère ou chimique agressif, cette durée peut être réduite de moitié. Le facteur numéro un de longévité reste le respect de la tension de pose et l'alignement parfait des poulies. Quels sont les deux grands types de courroies de transmission ? On distingue les courroies à friction (trapézoïdale, plate, poly-V), qui transmettent le mouvement par adhérence, et les courroies synchrones (ou dentées), qui transmettent par obstacle mécanique. À cette distinction s'ajoute le format : ouverte (vendue au mètre) ou fermée (longueur fixe, prête à l'emploi). Courroie synchrone ou courroie dentée : quelle différence ? Aucune différence : ce sont deux noms pour le même produit. "Synchrone" désigne la fonction (synchronisation sans glissement), "dentée" décrit la morphologie (denture intérieure). Les fabricants utilisent les deux appellations selon les marchés. Par exemple, la courroie dentée 3M / 120 est bien une courroie synchrone au sens fonctionnel.
