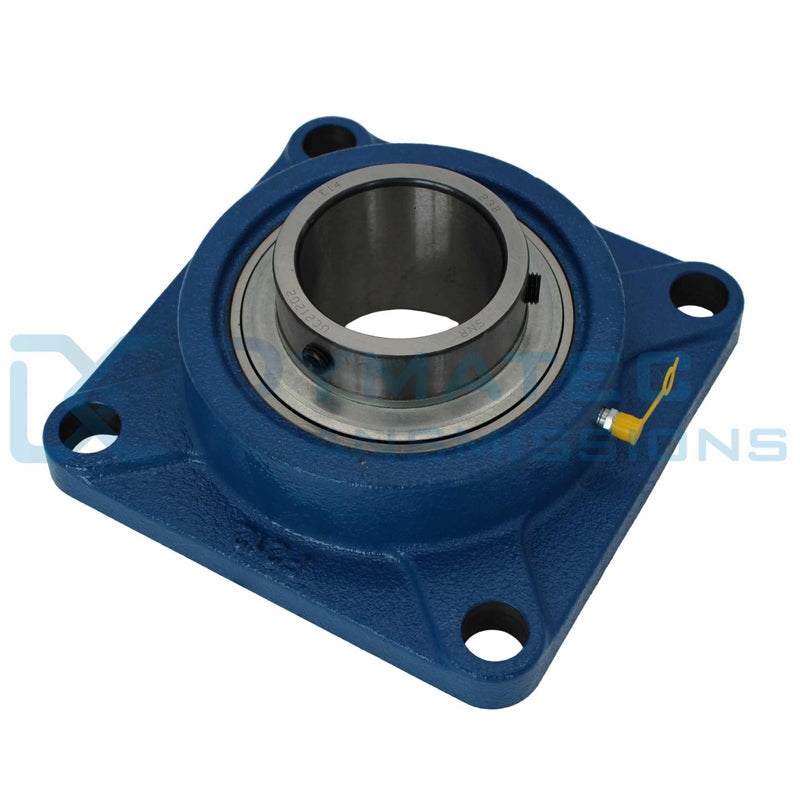

Palier applique 4 trous UCFE204 - Ø20 mm - SNR

Réf. : UCFE204

Palier applique 4 trous UCFE204 – Ø20 mm – SNR : la référence pour vos arbres rotatifs

Vous cherchez un palier applique 4 trous fiable pour un arbre de 20 mm de diamètre ? Le UCFE204 de SNR est précisément conçu pour répondre aux exigences des environnements industriels et agricoles les plus contraignants. Compact, robuste, auto-aligneur : c'est le palier qu'on pose une fois et qu'on oublie.

Caractéristiques techniques détaillées

Voici les données dimensionnelles et mécaniques essentielles du palier UCFE204 SNR, conformes aux normes européennes ISO :

Référence
UCFE204 / SNR
Diamètre d'alésage
Ø 20 mm
Type de corps
Fonte grise – forme carrée 4 trous
Roulement intégré
Insert auto-aligneur UC204
Système de fixation arbre
Vis pointeau + bague intérieure large
Étanchéité
Joint à 1 lèvre (type C)
Lubrification
Graisse pré-chargée + graisseur intégré
Norme
ISO – dimensions européennes
Dimension Valeur (mm)
Diamètre d'alésage (d) 20
Hauteur axe / base (H) 37,3
Côté platine (A × A) 86 × 86
Entraxe boulons (N × N) 63,5 × 63,5
Diamètre trous de fixation (B) 11,5
Hauteur du logement 29,5
⚠️ Compatibilité : Vérifiez toujours le diamètre exact de votre arbre avant commande. Le roulement UC204 intégré dans ce palier est standardisé et interchangeable avec les corps conformes aux normes ISO.

Pourquoi choisir un palier auto-aligneur UCFE204 plutôt qu'un autre ?

La vraie force du palier auto-aligneur de type UCFE réside dans sa capacité à compenser les défauts d'alignement entre l'arbre et le support. En pratique, cela signifie que même si votre montage n'est pas parfaitement aligné (ce qui est souvent le cas en conditions réelles), le roulement insert s'adapte et travaille sans contrainte excessive.

  • Auto-alignement : tolère les légères désaxes angulaires, prolongeant la durée de vie du roulement.
  • Corps en fonte : résistance aux chocs, à la corrosion superficielle et aux vibrations mécaniques.
  • Fixation 4 trous : répartition uniforme des contraintes sur la platine, stabilité renforcée sous charge.
  • Joint 1 lèvre : protection efficace contre les projections de poussière, terre, eau et résidus organiques.
  • Graissage en place : le graisseur (nipple) intégré permet une relubrification sans démontage.
  • Marque SNR : fabricant européen de référence, filiale du groupe NTN, garantissant des tolérances serrées et une traçabilité industrielle.

Dans quels contextes utilise-t-on le palier UCFE204 ?

Le palier à semelle auto-aligneur de type UCF / UCFE est omniprésent dans les environnements où les arbres tournants doivent être supportés avec précision et fiabilité. Voici les applications les plus courantes pour un alésage de 20 mm :

  • 🌾 Machinisme agricole
  • ⚙️ Convoyeurs industriels
  • 🚜 Équipements de travail du sol
  • 🏗️ Matériels de manutention
  • 🔄 Transmissions par courroie ou chaîne
  • 💧 Pompes et agitateurs
  • 🪵 Machines à bois légères

Sa platine carrée à 4 trous facilite la fixation sur des supports plats (châssis, bâtis soudés, structures profilées), là où les paliers à semelle classiques 2 trous seraient insuffisamment stables.

Comment monter correctement un palier applique UCFE204 ?

  • Nettoyez et vérifiez l'arbre : assurez-vous que le diamètre est bien de 20 mm, sans oxydation ni bavure. Mesurez avec un micromètre si nécessaire.
  • Positionnez le palier sur son support : avant de serrer les boulons, laissez-les légèrement libres pour permettre l'auto-alignement lors du premier positionnement de l'arbre.
  • Engagez l'arbre dans le roulement : glissez l'arbre proprement dans l'alésage du roulement insert UC204. Ne forcez pas à l'aide d'un marteau directement sur le roulement.
  • Serrez les vis pointeau : à l'aide d'une clé Allen adaptée, serrez les vis pointeau alternativement pour assurer un blocage uniforme et centré de l'arbre.
  • Fixez la platine au support : serrez les 4 boulons de fixation au couple recommandé. L'alignement final se fait naturellement grâce au jeu interne du roulement auto-aligneur.
  • Relubrifiez avant la première mise en route : injectez quelques coups de pompe à graisse via le nipple, jusqu'à voir un léger excédent sortir par les lèvres du joint. Cela garantit une protection optimale dès le départ.

SNR vs autres marques : ce que vous gagnez concrètement

Face à des équivalents génériques ou à des alternatives comme les paliers applique 4 trous SKF (série FY) ou INA (série RASEY), le palier SNR UCFE204 offre un excellent rapport qualité/prix dans la gamme européenne premium. Voici pourquoi il se distingue :

  • Tolérances d'usinage conformes aux normes ISO : interchangeabilité garantie avec les corps et inserts standards.
  • Graisse de qualité industrielle pré-chargée en usine, adaptée aux plages de température courantes (-20°C à +120°C).
  • Joint d'étanchéité testé contre les agents agressifs courants : terre, eau, poussière végétale.
  • Fonte à haute résistance mécanique, traitée en surface contre l'oxydation.
  • Traçabilité industrielle et disponibilité des pièces de rechange sur le long terme.

Entretien et durée de vie : ce qu'il faut savoir

Un palier auto-aligneur bien entretenu peut fonctionner plusieurs milliers d'heures sans remplacement. Voici les bonnes pratiques à adopter :

  • Regraissage périodique : toutes les 200 à 500 heures de fonctionnement selon l'environnement (plus fréquent en milieu poussiéreux ou humide).
  • Contrôle visuel régulier : surveillez l'état des joints, les jeux excessifs ou les vibrations anormales.
  • Évitez la surcharge en graisse : un excès de lubrifiant peut entraîner une montée en température et détériorer le joint.
  • Remplacement de l'insert seul : en cas d'usure du roulement, il est possible de ne remplacer que l'insert UC204 sans changer le corps en fonte.
Quand fiabilité rime avec simplicité : le palier UCFE204 SNR, c'est la certitude d'un arbre bien tenu, d'un montage rapide et d'une machine qui tourne sans souci. Que vous soyez mécanicien agricole, technicien de maintenance ou bricoleur averti, ce palier auto-aligneur vous offre la robustesse d'une référence industrielle éprouvée, à portée de main.

18,02€ HT

En stock - Prêt à être expédié

  • Profil

  • Longueur primitive

  • Longueur intérieure

  • Longueur extérieure

  • Diamètre intérieur

  • Diamètre extérieur

  • Largeur

  • Jeu radial

  • Étanchéité

    Joint à une lèvre

  • Matière du roulement

    Acier

  • Type d'alésage

  • Fixation

  • Matière de la cage

  • Type de graisse

    Graisse universelle

  • Plage de température

  • Gamme

  • Type de courroie

  • Nombre de brins

  • Type de moyeu

  • Nombre de gorges

  • Diamètre primitif

  • Nombre de dents

  • Matière

  • Matière du palier

    Fonte

  • Pas

  • Taille du palier

  • Diamètre d'alésage du manchon

  • Type de denture

  • Marque

  • Type de chaîne

  • Norme

    ISO

FAQ – Palier applique 4 trous UCFE204 Ø20 mm SNR : toutes vos questions

Quel est le rôle d'un palier applique comme l'UCFE204 ?

Le palier applique UCFE204 a pour mission de supporter et de guider un arbre tournant de 20 mm de diamètre, tout en absorbant les charges radiales qui s'exercent sur lui. Grâce à son boîtier en fonte fixé sur 4 points d'ancrage, il assure un maintien robuste et stable sur une surface plane. Il intègre un roulement à billes auto-aligneur qui tolère les légers défauts d'alignement de l'arbre, ce qui le rend particulièrement adapté aux environnements industriels où une précision de montage parfaite est difficile à obtenir.

Qu'est-ce qu'un palier auto-aligneur et pourquoi est-ce important ?

Un palier auto-aligneur intègre un roulement dont la bague extérieure est sphérique. Cette conception lui permet de compenser automatiquement les désalignements angulaires entre l'arbre et le boîtier, qu'ils soient dus à une installation imparfaite, à la déformation de la structure sous charge ou aux dilatations thermiques. Sur l'UCFE204 SNR, cette propriété est essentielle : elle prolonge la durée de vie du roulement, réduit les vibrations et limite l'usure prématurée, même dans des conditions de fonctionnement exigeantes.

Quelle est la différence entre un palier applique 4 trous et un palier à semelles ?

Le palier applique 4 trous, comme l'UCFE204, est fixé directement sur une surface plane (une paroi, une platine ou un bâti) à l'aide de quatre points de vissage répartis autour du boîtier. Il offre une fixation très rigide et une bonne résistance aux couples et aux vibrations. Le palier à semelles (ou palier à pied), quant à lui, repose sur une embase horizontale avec généralement deux points de fixation situés de part et d'autre du roulement. L'UCFE204 est donc privilégié lorsque vous avez besoin d'un montage mural ou sur face verticale, ou lorsque les contraintes mécaniques imposent une fixation plus ferme.

Quelles sont les applications typiques du palier UCFE204 Ø20 mm SNR ?

Le palier applique UCFE204 SNR est conçu pour une grande variété d'applications industrielles et agricoles. Vous le retrouverez notamment sur des convoyeurs et transporteurs à bande, des machines agricoles (semoirs, épandeurs, moissonneuses), des équipements de manutention, des ventilateurs industriels, des mélangeurs et agitateurs, ainsi que sur des machines de travail du bois ou du métal. Son alésage de 20 mm en fait une référence très courante pour les arborescences de petite à moyenne puissance.

Comment monter correctement le palier UCFE204 sur un arbre de 20 mm ?

Pour un montage optimal, commencez par vous assurer que la surface de fixation est propre, plane et exempte de copeaux ou de débris. Glissez ensuite le palier sur l'arbre avant de le positionner sur son support. Fixez le boîtier en serrant les quatre vis de manière progressive et croisée pour garantir un appui uniforme. Bloquez ensuite l'arbre dans le roulement à l'aide de la vis de pression (grain) prévue à cet effet, en veillant à ce que l'arbre soit correctement positionné en axial. Vérifiez enfin la liberté de rotation de l'ensemble avant la mise en service. SNR recommande de respecter les couples de serrage indiqués dans sa documentation technique pour ne pas endommager le boîtier.

Le palier UCFE204 SNR est-il livré avec de la graisse et nécessite-t-il un entretien ?

Oui, le palier UCFE204 SNR est livré pré-graissé en usine, ce qui vous permet de le monter et de le mettre en service immédiatement. Pour la majorité des applications standard, cette graisse initiale suffit pour une longue durée de fonctionnement. Toutefois, si votre application est soumise à des températures élevées, à des vitesses importantes ou à un environnement humide et poussiéreux, un regraissage périodique via le graisseur intégré (type Zerk) est conseillé. Consultez les préconisations SNR pour adapter la fréquence de regraissage à vos conditions d'utilisation spécifiques.

Quels sont les avantages de choisir un palier SNR par rapport à d'autres marques ?

SNR est une marque française de référence mondiale dans la fabrication de roulements et de paliers, filiale du groupe NTN. Choisir un palier UCFE204 SNR, c'est opter pour une qualité de fabrication rigoureusement contrôlée, des tolérances dimensionnelles précises et des matériaux sélectionnés pour leur résistance à la fatigue et à la corrosion. La fiabilité SNR se traduit par une durée de vie prolongée, moins d'arrêts machine et une meilleure rentabilité sur le long terme. De plus, la disponibilité des pièces et le support technique SNR facilitent la maintenance préventive de vos équipements.

Comment identifier qu'il est temps de remplacer le palier UCFE204 ?

Plusieurs signes doivent vous alerter sur la nécessité de remplacer votre palier UCFE204. Des bruits inhabituels lors du fonctionnement (sifflements, craquements, grondements) sont souvent les premiers symptômes d'un roulement endommagé. Une élévation anormale de la température au niveau du palier, des vibrations excessives transmises à la structure ou un jeu axial ou radial perceptible sur l'arbre sont également des indicateurs fiables d'usure avancée. Enfin, la présence de rouille, de fissures sur le boîtier ou de graisse noircie et contaminée impose un remplacement immédiat pour éviter tout arrêt impromptu de votre machine.
