SNR
31,50€ HT
Prix unitaire parVous cherchez un palier auto-aligneur fiable, robuste et facile à monter pour un arbre de 45 mm ? Le palier applique UCF209 de SNR est l'une des références les plus utilisées dans l'industrie et l'agriculture. Sa conception carrée à 4 trous de fixation, son roulement insert auto-aligneur et son corps en fonte grise en font un composant aussi polyvalent que durable. Voici tout ce que vous devez savoir avant de choisir ce palier.
Qu'est-ce qu'un palier auto-aligneur ? Définition et principe
Un palier auto-aligneur (ou palier à semelle auto-aligneur) est un ensemble composé d'un boîtier de support — ici en fonte — et d'un roulement insert intégré capable de compenser les défauts d'alignement angulaires entre l'arbre et son support. Contrairement à un roulement rigide, le roulement insert dispose d'une bague extérieure sphérique qui lui permet de s'incliner légèrement, absorbant les légères imperfections d'alignement inévitables sur les machines réelles.
Le palier UCF209 de SNR appartient à la famille des paliers appliques carrés à 4 trous, à distinguer des paliers à semelle (2 trous en ligne) ou des paliers à embase ronde (UCFL). Sa base carrée lui confère une résistance mécanique supérieure et une meilleure répartition des charges, idéale pour les applications soumises à des vibrations ou à des efforts radiaux importants.
Caractéristiques techniques du palier UCF209 SNR
| Dimension | Valeur |
|---|---|
| Diamètre d'arbre (alésage) | 45 mm |
| Largeur du logement | 137 mm |
| Hauteur totale (logement + insert) | 52,2 mm |
| Distance entre trous de fixation | 105 mm |
| Diamètre des trous de fixation | 16 mm |
| Charge radiale dynamique (C) | 31,85 kN |
| Charge radiale statique (C0) | 20,8 kN |
Les 4 atouts clés du palier applique UCF209 SNR
La bague extérieure sphérique du roulement insert UC209 compense jusqu'à ±2° de désalignement angulaire, prolongeant ainsi la durée de vie de l'ensemble arbre-palier.
Le serrage de l'arbre s'effectue via deux vis pointeau à bout plat, permettant un montage rapide sans outil spécialisé, y compris en maintenance sur site.
Le boîtier en fonte grise absorbe les vibrations et supporte des charges radiales élevées, même dans des environnements industriels exigeants.
Le double joint lèvre protège le roulement contre les projections d'eau, de poussière et de particules — un atout majeur pour les applications agricoles ou extérieures.
Dans quelles applications utiliser le palier UCF209 ?
Ce palier applique auto-aligneur est conçu pour de nombreux secteurs. Voici ses domaines d'application les plus courants :
Dans le machinisme agricole notamment, les arbres de transmission subissent des désalignements fréquents liés aux vibrations et aux terrains irréguliers. Le palier UCF209, grâce à son auto-alignement et sa robustesse, est particulièrement adapté à ces conditions d'utilisation sévères.
Comment monter un palier auto-aligneur UCF209 ? Guide pas à pas
-
1Préparez votre arbre : Vérifiez que le diamètre de l'arbre est bien de 45 mm (tolérance h9 recommandée) et que la surface de portée est propre, sans rouille ni rayure.
-
2Positionnez le palier : Glissez le roulement insert sur l'arbre sans forcer. La bague extérieure sphérique doit pouvoir s'incliner librement dans le boîtier.
-
3Fixez le boîtier : Boulonnez le corps en fonte sur son support via les 4 trous de fixation. Ne serrez pas les boulons à fond avant d'avoir aligné l'arbre.
-
4Alignez l'arbre : Ajustez la position du palier pour minimiser le désalignement résiduel, puis serrez les boulons de fixation au couple préconisé.
-
5Serrez les vis pointeau : À l'aide d'une clé Allen, serrez les deux vis pointeau sur le méplat de l'arbre (si présent) ou sur sa surface, en alternant pour assurer une prise uniforme.
-
6Lubrification initiale : Le palier UCF209 SNR est livré pré-graissé. Pour des applications intensives, prévoyez un graissage d'appoint via le graisseur (nipple) prévu à cet effet.
Pourquoi choisir SNR plutôt qu'une marque générique ?
SNR (groupe NTN) est un fabricant européen de référence en roulements et paliers, dont les productions sont conformes aux normes ISO et DIN. Concrètement, cela se traduit par :
- Une géométrie précise et reproductible : le roulement insert UC209 est parfaitement centré et équilibré, ce qui réduit les vibrations à grande vitesse.
- Un acier de roulement traité thermiquement : meilleure résistance à la fatigue, durée de vie prolongée sous charge.
- Une interchangeabilité garantie avec les références UCF209 d'autres marques (SKF, FAG, NSK, Timken) grâce au respect strict des cotes ISO — facilitant la maintenance et le remplacement.
- Une lubrification d'origine optimisée : la graisse utilisée est adaptée à une large plage de températures et à des vitesses de rotation élevées.
Comparer un palier auto-aligneur SNR à un équivalent sans marque, c'est souvent comparer 2 ans de durée de vie contre 6 mois en conditions sévères. Sur une machine agricole ou un convoyeur en fonctionnement continu, le surcoût initial est largement amorti.
Différences entre palier applique UCF209 et autres types de paliers auto-aligneurs
| Type de palier | Fixation | Avantage principal | Application typique |
|---|---|---|---|
| UCF (Applique 4 trous) | 4 boulons en carré | Résistance max aux charges radiales et vibrations | Convoyeurs, transmission agricole |
| UCP (Semelle 2 trous) | 2 boulons en ligne | Montage rapide, encombrement réduit | Machines légères, ventilation |
| UCFL (Embase ronde) | 2 ou 4 boulons ronds | Idéal pour les supports cylindriques | Colonnes, tubes de structure |
| UCFC (Palier bride) | 4 boulons en rond | Fixation frontale sur flasque | Arbres horizontaux ou verticaux |
Questions fréquentes sur le palier UCF209
Les paliers auto-aligneurs SKF (série FY) et SNR (série UCF) sont tous deux fabriqués selon les normes ISO, ce qui les rend dimensionnellement interchangeables. Les différences portent sur les matériaux de la graisse d'origine, la finition des joints et les exigences qualité internes. Les deux marques offrent un excellent niveau de fiabilité pour des applications industrielles et agricoles standard.
Oui. Grâce à son double joint lèvre (2RS), le roulement insert est protégé contre les projections d'eau et de boue. Pour des applications très humides ou en immersion partielle, il est recommandé de surveiller l'état des joints et de procéder à des graissages réguliers.
Le palier est livré pré-graissé et peut fonctionner sans entretien dans des conditions normales. Pour les applications intensives, un graissage périodique à la graisse lithium NLGI 2 via le nipple est recommandé, à la fréquence préconisée par le fabricant de la machine.
Oui. Le roulement insert UC209 peut être extrait du boîtier et remplacé indépendamment, ce qui rend la maintenance plus économique : inutile de changer tout le palier si seul le roulement est usé.
La vitesse limite du palier UCF209 SNR est d'environ 3 400 tr/min (vitesse de référence) avec lubrification à la graisse. Cette valeur peut varier selon la charge appliquée et la température de fonctionnement.
Ce que comprend votre commande
- ✅ 1 boîtier fonte UCF209 — corps carré 4 trous, peint en bleu, prêt au montage
- ✅ 1 roulement insert UC209 pré-monté dans le boîtier, pré-graissé
- ✅ 2 vis pointeau de serrage incluses
- ✅ 1 graisseur (nipple) intégré pour le graissage d'appoint
- ✅ Conformité aux normes ISO / DIN européennes
- ✅ Qualité et traçabilité SNR (groupe NTN)
Fiable là où d'autres abandonnent, le palier applique UCF209 SNR incarne l'alliance entre précision d'ingénierie européenne et robustesse terrain. Que vous équipiez une ligne de convoyage ou une machine agricole, ce palier auto-aligneur vous offre la sérénité d'un composant qui tient ses promesses — montage après montage, saison après saison.

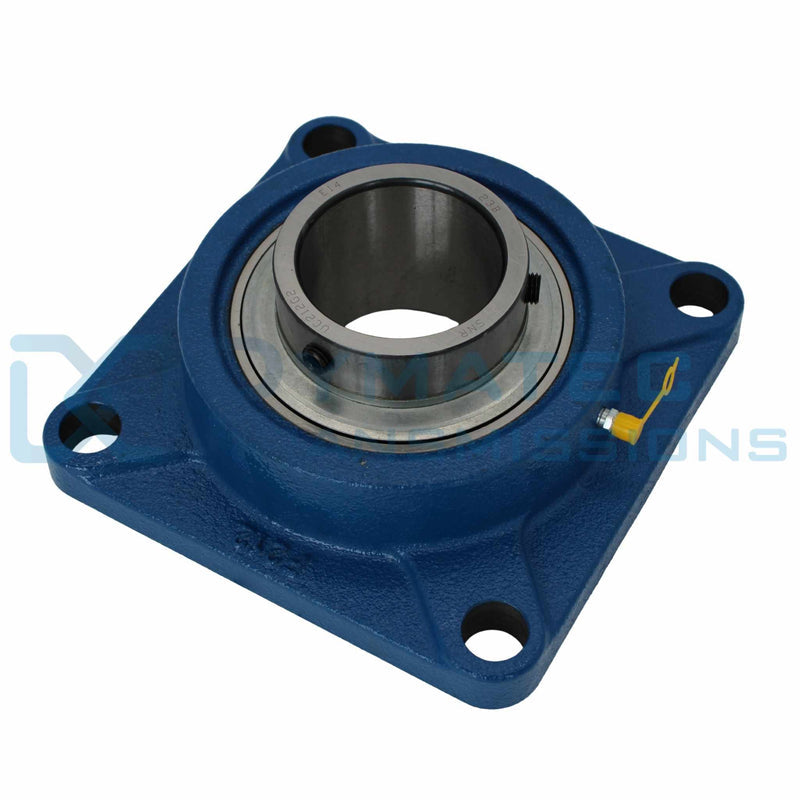

Palier applique 4 trous UCF209 - Ø45mm - SNR
Vous cherchez un palier auto-aligneur fiable, robuste et facile à monter pour un arbre de 45 mm ? Le palier applique UCF209 de SNR est l'une des références les plus utilisées dans l'industrie et l'agriculture. Sa conception carrée à 4 trous de fixation, son roulement insert auto-aligneur et son corps en fonte grise en font un composant aussi polyvalent que durable. Voici tout ce que vous devez savoir avant de choisir ce palier.
Qu'est-ce qu'un palier auto-aligneur ? Définition et principe
Un palier auto-aligneur (ou palier à semelle auto-aligneur) est un ensemble composé d'un boîtier de support — ici en fonte — et d'un roulement insert intégré capable de compenser les défauts d'alignement angulaires entre l'arbre et son support. Contrairement à un roulement rigide, le roulement insert dispose d'une bague extérieure sphérique qui lui permet de s'incliner légèrement, absorbant les légères imperfections d'alignement inévitables sur les machines réelles.
Le palier UCF209 de SNR appartient à la famille des paliers appliques carrés à 4 trous, à distinguer des paliers à semelle (2 trous en ligne) ou des paliers à embase ronde (UCFL). Sa base carrée lui confère une résistance mécanique supérieure et une meilleure répartition des charges, idéale pour les applications soumises à des vibrations ou à des efforts radiaux importants.
Caractéristiques techniques du palier UCF209 SNR
| Dimension | Valeur |
|---|---|
| Diamètre d'arbre (alésage) | 45 mm |
| Largeur du logement | 137 mm |
| Hauteur totale (logement + insert) | 52,2 mm |
| Distance entre trous de fixation | 105 mm |
| Diamètre des trous de fixation | 16 mm |
| Charge radiale dynamique (C) | 31,85 kN |
| Charge radiale statique (C0) | 20,8 kN |
Les 4 atouts clés du palier applique UCF209 SNR
La bague extérieure sphérique du roulement insert UC209 compense jusqu'à ±2° de désalignement angulaire, prolongeant ainsi la durée de vie de l'ensemble arbre-palier.
Le serrage de l'arbre s'effectue via deux vis pointeau à bout plat, permettant un montage rapide sans outil spécialisé, y compris en maintenance sur site.
Le boîtier en fonte grise absorbe les vibrations et supporte des charges radiales élevées, même dans des environnements industriels exigeants.
Le double joint lèvre protège le roulement contre les projections d'eau, de poussière et de particules — un atout majeur pour les applications agricoles ou extérieures.
Dans quelles applications utiliser le palier UCF209 ?
Ce palier applique auto-aligneur est conçu pour de nombreux secteurs. Voici ses domaines d'application les plus courants :
Dans le machinisme agricole notamment, les arbres de transmission subissent des désalignements fréquents liés aux vibrations et aux terrains irréguliers. Le palier UCF209, grâce à son auto-alignement et sa robustesse, est particulièrement adapté à ces conditions d'utilisation sévères.
Comment monter un palier auto-aligneur UCF209 ? Guide pas à pas
-
1Préparez votre arbre : Vérifiez que le diamètre de l'arbre est bien de 45 mm (tolérance h9 recommandée) et que la surface de portée est propre, sans rouille ni rayure.
-
2Positionnez le palier : Glissez le roulement insert sur l'arbre sans forcer. La bague extérieure sphérique doit pouvoir s'incliner librement dans le boîtier.
-
3Fixez le boîtier : Boulonnez le corps en fonte sur son support via les 4 trous de fixation. Ne serrez pas les boulons à fond avant d'avoir aligné l'arbre.
-
4Alignez l'arbre : Ajustez la position du palier pour minimiser le désalignement résiduel, puis serrez les boulons de fixation au couple préconisé.
-
5Serrez les vis pointeau : À l'aide d'une clé Allen, serrez les deux vis pointeau sur le méplat de l'arbre (si présent) ou sur sa surface, en alternant pour assurer une prise uniforme.
-
6Lubrification initiale : Le palier UCF209 SNR est livré pré-graissé. Pour des applications intensives, prévoyez un graissage d'appoint via le graisseur (nipple) prévu à cet effet.
Pourquoi choisir SNR plutôt qu'une marque générique ?
SNR (groupe NTN) est un fabricant européen de référence en roulements et paliers, dont les productions sont conformes aux normes ISO et DIN. Concrètement, cela se traduit par :
- Une géométrie précise et reproductible : le roulement insert UC209 est parfaitement centré et équilibré, ce qui réduit les vibrations à grande vitesse.
- Un acier de roulement traité thermiquement : meilleure résistance à la fatigue, durée de vie prolongée sous charge.
- Une interchangeabilité garantie avec les références UCF209 d'autres marques (SKF, FAG, NSK, Timken) grâce au respect strict des cotes ISO — facilitant la maintenance et le remplacement.
- Une lubrification d'origine optimisée : la graisse utilisée est adaptée à une large plage de températures et à des vitesses de rotation élevées.
Comparer un palier auto-aligneur SNR à un équivalent sans marque, c'est souvent comparer 2 ans de durée de vie contre 6 mois en conditions sévères. Sur une machine agricole ou un convoyeur en fonctionnement continu, le surcoût initial est largement amorti.
Différences entre palier applique UCF209 et autres types de paliers auto-aligneurs
| Type de palier | Fixation | Avantage principal | Application typique |
|---|---|---|---|
| UCF (Applique 4 trous) | 4 boulons en carré | Résistance max aux charges radiales et vibrations | Convoyeurs, transmission agricole |
| UCP (Semelle 2 trous) | 2 boulons en ligne | Montage rapide, encombrement réduit | Machines légères, ventilation |
| UCFL (Embase ronde) | 2 ou 4 boulons ronds | Idéal pour les supports cylindriques | Colonnes, tubes de structure |
| UCFC (Palier bride) | 4 boulons en rond | Fixation frontale sur flasque | Arbres horizontaux ou verticaux |
Questions fréquentes sur le palier UCF209
Les paliers auto-aligneurs SKF (série FY) et SNR (série UCF) sont tous deux fabriqués selon les normes ISO, ce qui les rend dimensionnellement interchangeables. Les différences portent sur les matériaux de la graisse d'origine, la finition des joints et les exigences qualité internes. Les deux marques offrent un excellent niveau de fiabilité pour des applications industrielles et agricoles standard.
Oui. Grâce à son double joint lèvre (2RS), le roulement insert est protégé contre les projections d'eau et de boue. Pour des applications très humides ou en immersion partielle, il est recommandé de surveiller l'état des joints et de procéder à des graissages réguliers.
Le palier est livré pré-graissé et peut fonctionner sans entretien dans des conditions normales. Pour les applications intensives, un graissage périodique à la graisse lithium NLGI 2 via le nipple est recommandé, à la fréquence préconisée par le fabricant de la machine.
Oui. Le roulement insert UC209 peut être extrait du boîtier et remplacé indépendamment, ce qui rend la maintenance plus économique : inutile de changer tout le palier si seul le roulement est usé.
La vitesse limite du palier UCF209 SNR est d'environ 3 400 tr/min (vitesse de référence) avec lubrification à la graisse. Cette valeur peut varier selon la charge appliquée et la température de fonctionnement.
Ce que comprend votre commande
- ✅ 1 boîtier fonte UCF209 — corps carré 4 trous, peint en bleu, prêt au montage
- ✅ 1 roulement insert UC209 pré-monté dans le boîtier, pré-graissé
- ✅ 2 vis pointeau de serrage incluses
- ✅ 1 graisseur (nipple) intégré pour le graissage d'appoint
- ✅ Conformité aux normes ISO / DIN européennes
- ✅ Qualité et traçabilité SNR (groupe NTN)
Fiable là où d'autres abandonnent, le palier applique UCF209 SNR incarne l'alliance entre précision d'ingénierie européenne et robustesse terrain. Que vous équipiez une ligne de convoyage ou une machine agricole, ce palier auto-aligneur vous offre la sérénité d'un composant qui tient ses promesses — montage après montage, saison après saison.
31,50€ HT
Prix unitaire parEn stock - Prêt à être expédié
-
Profil
-
Longueur primitive
-
Longueur intérieure
-
Longueur extérieure
-
Diamètre intérieur
-
Diamètre extérieur
-
Largeur
-
Jeu radial
-
Étanchéité
Joint à une lèvre
-
Matière du roulement
Acier
-
Type d'alésage
-
Fixation
-
Matière de la cage
-
Type de graisse
Graisse universelle
-
Plage de température
-
Gamme
-
Type de courroie
-
Nombre de brins
-
Type de moyeu
-
Nombre de gorges
-
Diamètre primitif
-
Nombre de dents
-
Matière
-
Matière du palier
Fonte
-
Pas
-
Taille du palier
-
Diamètre d'alésage du manchon
-
Type de denture
-
Marque
-
Type de chaîne
-
Norme
JIS
Questions/Réponses
Quels sont les principaux avantages de Palier applique 4 trous UCF209 - Ø45mm - SNR ?
Les principaux avantages du palier applique 4 trous UCF209 - Ø45mm - SNR sont : - Son système de serrage par vis pointeau garantissant un maintien fiable de l'arbre. - Son corps en fonte robuste et son roulement insert en acier assurant une excellente longévité. - Sa conformité aux normes européennes ISO pour une compatibilité industrielle optimale, le rendant parfaitement adapté aux applications industrielles et agricoles exigeantes.
Comment utiliser Palier applique 4 trous UCF209 - Ø45mm - SNR correctement ?
Pour utiliser correctement le palier applique UCF209 - Ø45mm - SNR : 1. Assurez-vous que l'arbre sur lequel le palier doit être monté a un diamètre de 45mm. 2. Fixez solidement le palier à la structure à l'aide des 4 trous de fixation. 3. Serrez fermement la vis pointeau pour maintenir l'arbre en place de manière fiable.
Quelles sont les caractéristiques techniques de Palier applique 4 trous UCF209 - Ø45mm - SNR ?
Le palier applique 4 trous UCF209 - Ø45mm - SNR a un diamètre d'arbre de 45 mm, est équipé d'un système de serrage par vis pointeau, et possède un corps en fonte robuste avec un roulement insert en acier pour une excellente longévité. Il est conforme aux normes européennes ISO et parfaitement adapté aux applications industrielles et agricoles exigeantes.
Quelle est la politique de garantie pour Palier applique 4 trous UCF209 - Ø45mm - SNR ?
La garantie pour le palier applique 4 trous UCF209 - Ø45mm - SNR est de 2 ans. En cas de défaut de fabrication, le produit peut être retourné et sera remplacé gratuitement. La garantie couvre les pièces et la main d'œuvre.
